Ну на счёт того что что-то промолчал -так я не очень часто сюда захожу , репортаж про меня писал совсем не я ! И в чём же я лукавлю о том что без проблем можно ставить блок коммутации от кн-20 ? Всё одинаковое по разъёмам /ну за исключением того что накал на лампу звука на 1,5 вольта на аппаратах на самих нужно уменьшить ! И ещё я не утверждал что кн-17 /кн-17м3 / это именно 2х постовка !Я только сказал что нет проблем делать два поста ! И ещё к примеру во многих клубах стояли по 3-4 поста именно кн-17 ! Я лично на свои аппараты ставя блок коммутации совсем не заморачивался с переделкой /просто откинул провода не питание лампы звука и поставил от зарядки телефона блок/ и всё ! А схема что на кн-17 что на кн-20 одинаковая совершенно ! Откройте аппарат и посмотрите и сравните с кн17 ! У меня таблички что там что там ну ни в чём не отличаются ! Правда я кн-20 не терплю по многим причинам -И БЛАГОПОЛУЧНО ПРОСТО ЕГО ПОДАРИЛ !

Ну мне врать-то зачем ? вот фото кн-17м3/схемы и кн-20 .Как видите разницы нет ! Не могу сказать что на всех такое совпадение -НО КАК ВИДНО НА ФОТО ВСЁ ОДИН В ОДИН !

Отредактировано OLYMPIC1969 (09-05-2023 20:31:05)

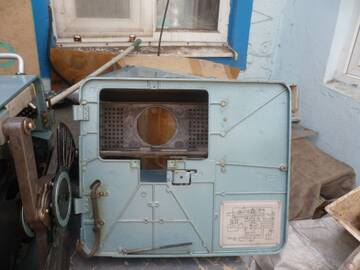

Давайте обсудим хотя бы это фото, Вы пишите что на КН20 двойной обтюратор, тогда вы должны знать, что на КН20 другой фонарь, не такой как на КН-17, вопрос чем отличаются фонари КН17 и КН20 и от какого кинопроектора фонарь на этом фото?

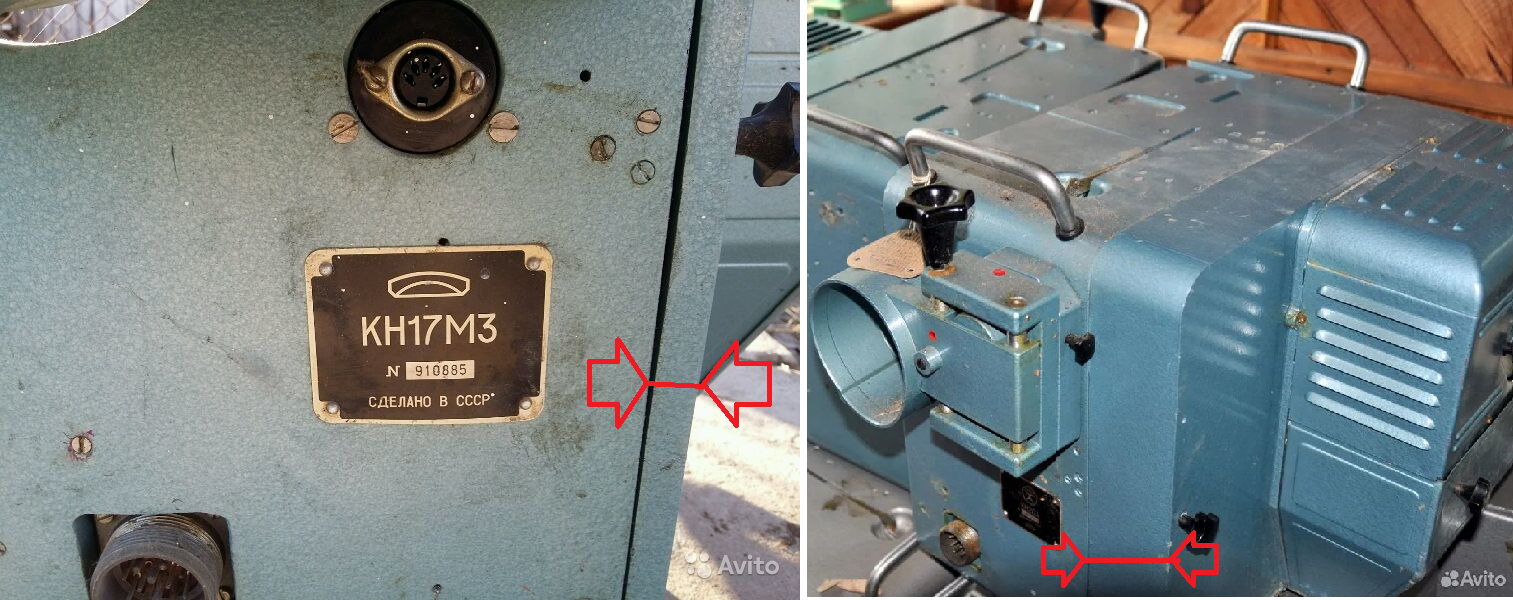

Так как на КН20 установлено два обтюратора, соответственно они сильно торчат из проектора и для того чтобы  фонарь закрывался и не упирался в обтюраторы изменена конструкция фонаря, увеличена глубина (толщина) крышки, для сравнения на фото отметил стрелками.

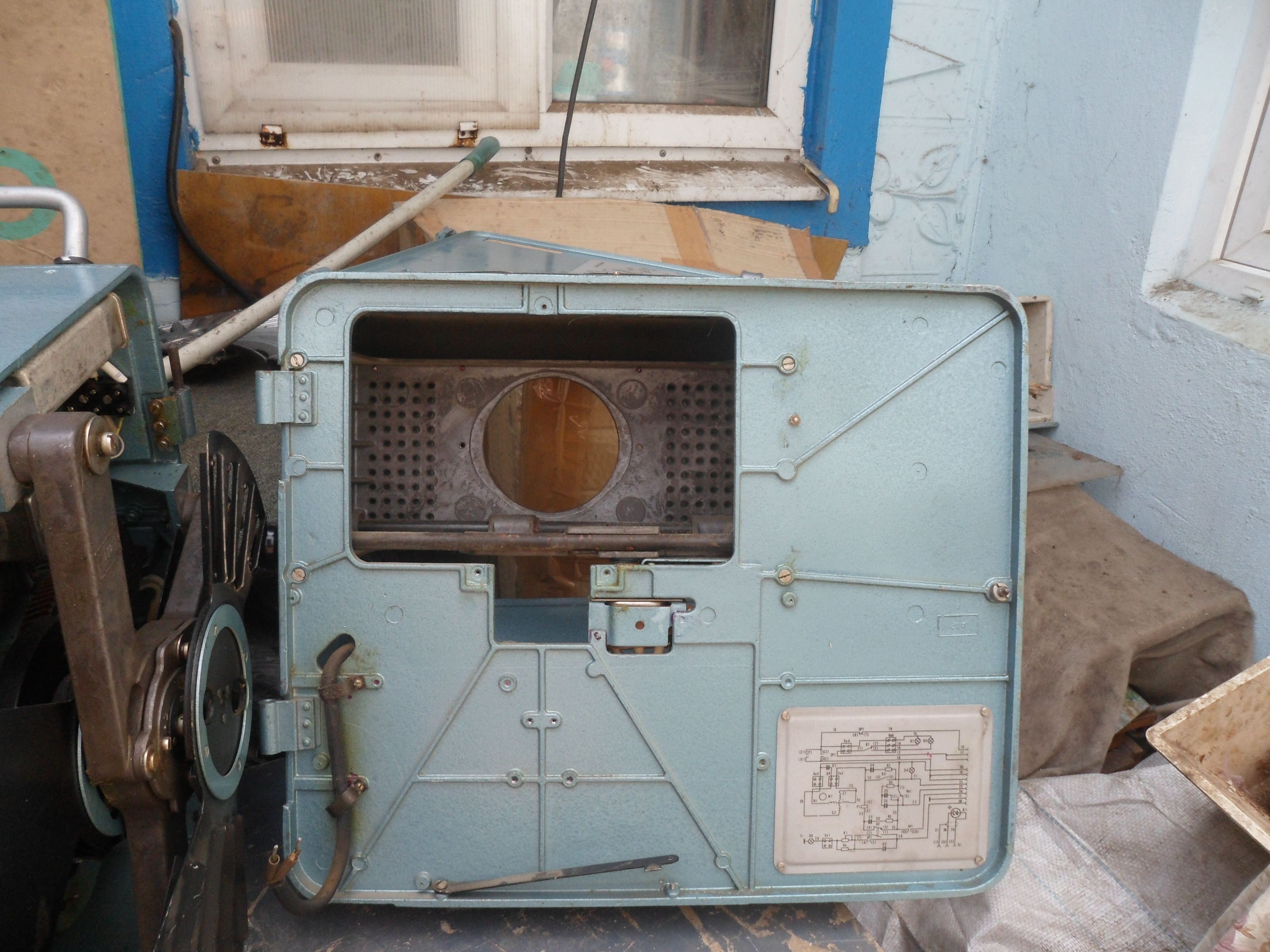

OLYMPIC1969, на ваших фото нет ни одного фонаря от КН20, соответственно и электросхем КН20 на них, вы показываете две схемы КН17, естественно они будут одинаковые.

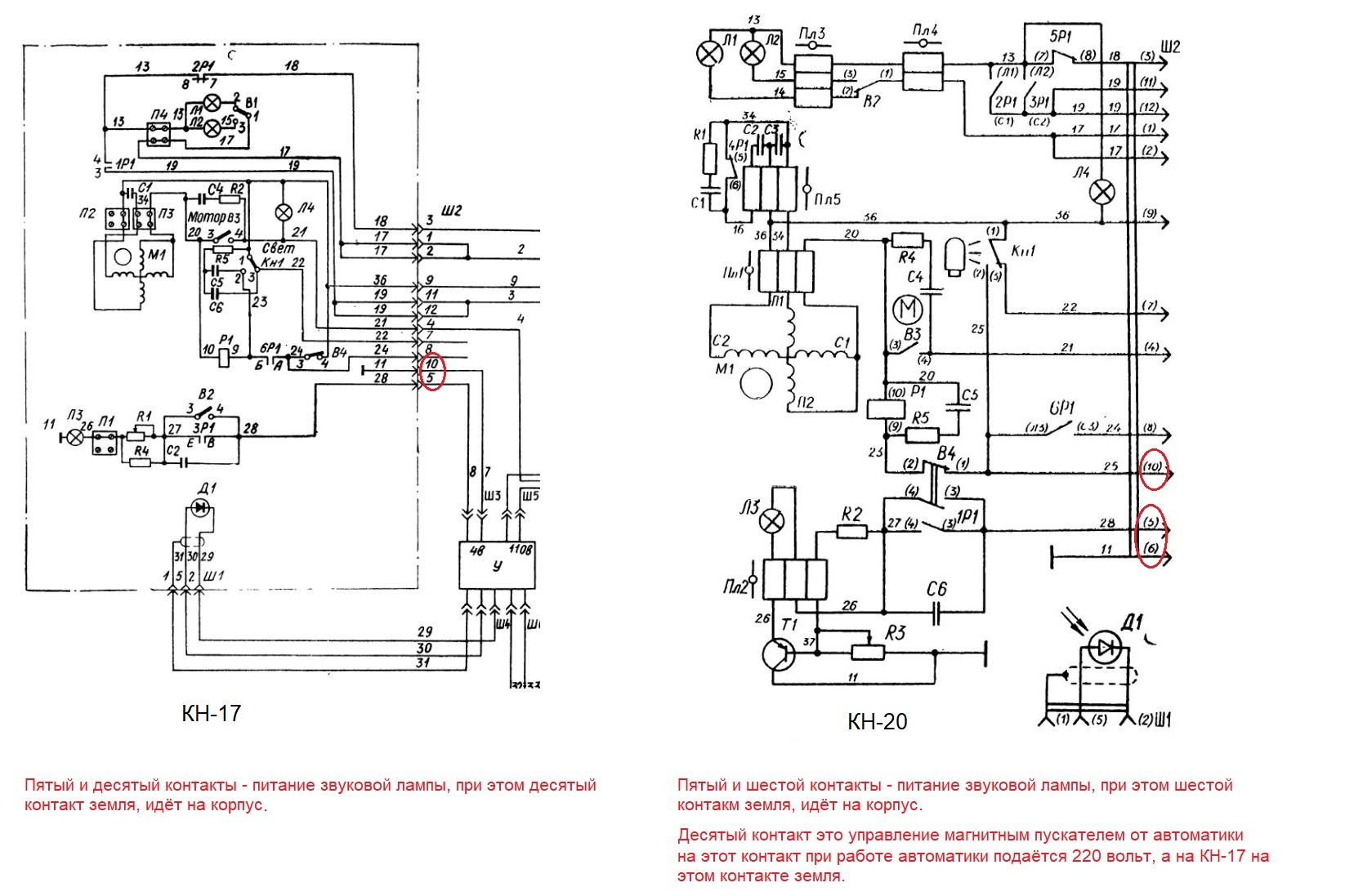

Разница как раз в этих контактах, но Вы ведь утверждали, что электросхемы абсолютно одинаковые показывая две электросхемы от КН17, а что через эти контакты идёт питание звуковой лампы и заземление кинопроектора ничего страшного если запитать звуковую лампу от отдельного блока питания, при этом утверждали, что переделывать ничего не нужно. Про переделку автоматики я вообще ни чего не писал, чтобы автоматика от КН20А заработала в автоматическом режиме с КН17М нужно доработать схему самого проектора, для работы в ручном режиме ничего переделывать не нужно кроме питания звуковой лампы.
Почему я затеял это сравнение электросхем, да потому что на нашем форуме есть начинающие кинолюбители, которые прочитав ваше сообщение возможно захотят поставить автоматику от КН20А на КН17, а потом будут думать почему у них не горит звуковая лампа и не включается проекционная лампа в автоматическом режиме.

Я как раз уверен, что Вы знаете об этом, вопрос в другом - зачем Вы поставили КН20 с двойным обтюратором и рядом положили фонарь от КН17 при этом написав - "Вот что-бы Вы видели  что /я просто фото увеличивал и не видно что кн-20/двойной обтюратор/ Как видите по этим фото я и не думал ни кого вводить в заблуждение или лгать !Схемы совпадают !"
По вашему положив фонарь с электросхемой от КН17, выдавая её за электросхему от КН20, это - "я и не думал ни кого вводить в заблуждение" ?

Да на круглом.

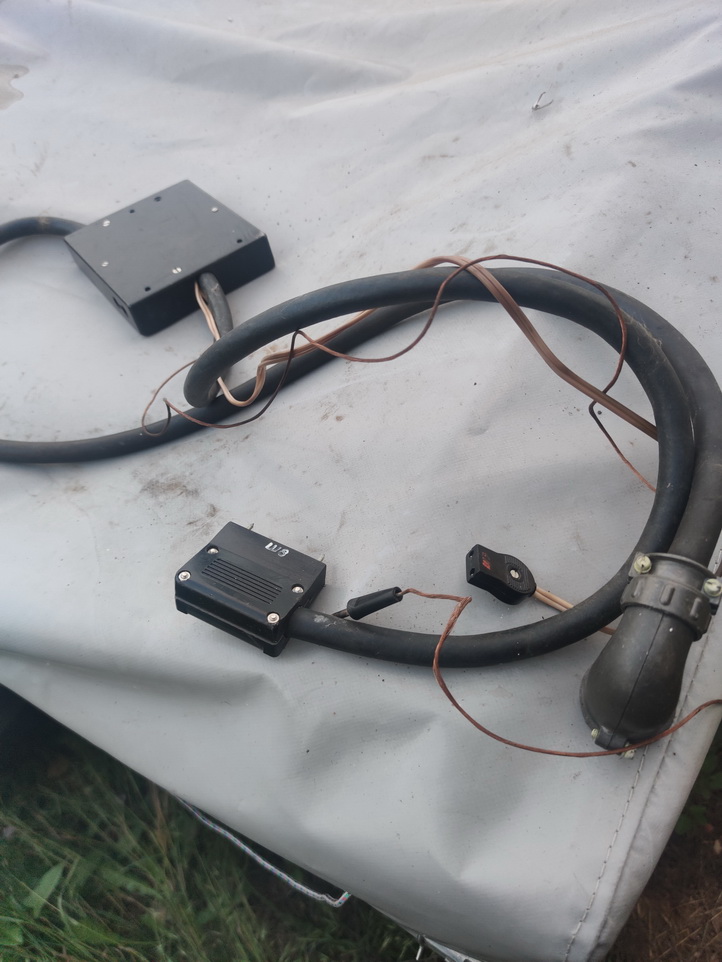

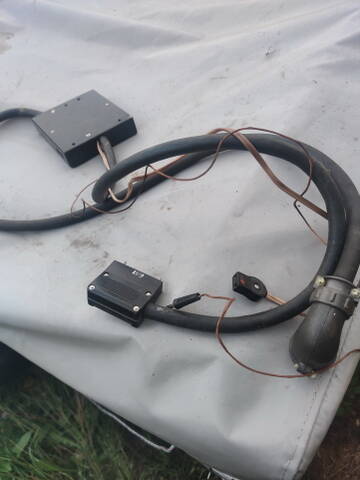

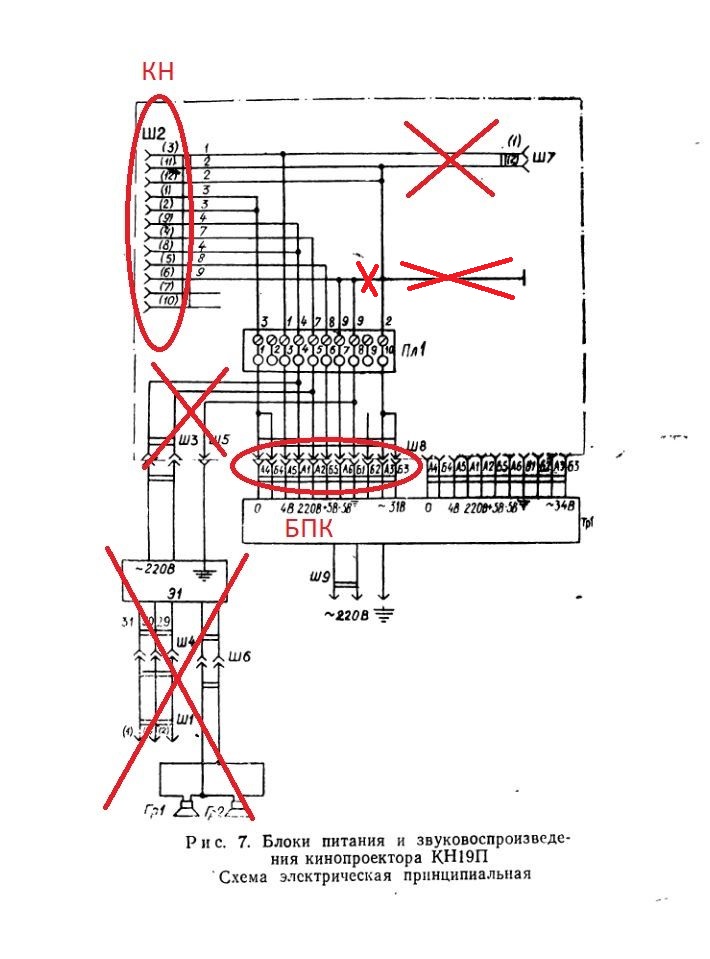

Кто шнур делал для одного поста, есть у кого распиновка по разъёмам? Не прибегая к схемам.

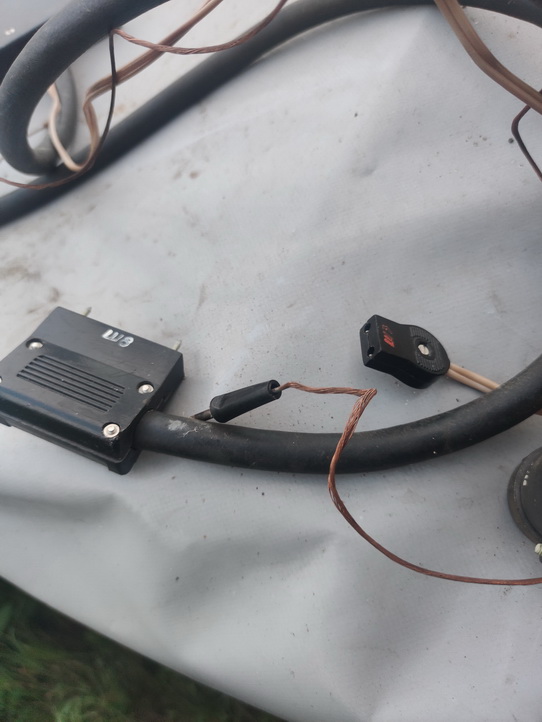

Имею в виду, с готового шнура зарисовать куда какой провод под какими номерами идет
