Это необходимо было сделать сразу после замены советских  электролитов, непосредственно ещё до включения в сеть. Теперь же все равно придётся искать неисправность и менять возможно вышедшие из строя транзисторы или микросхемы. И потом данную технику включать всегда через понижающий автотрансформатор...

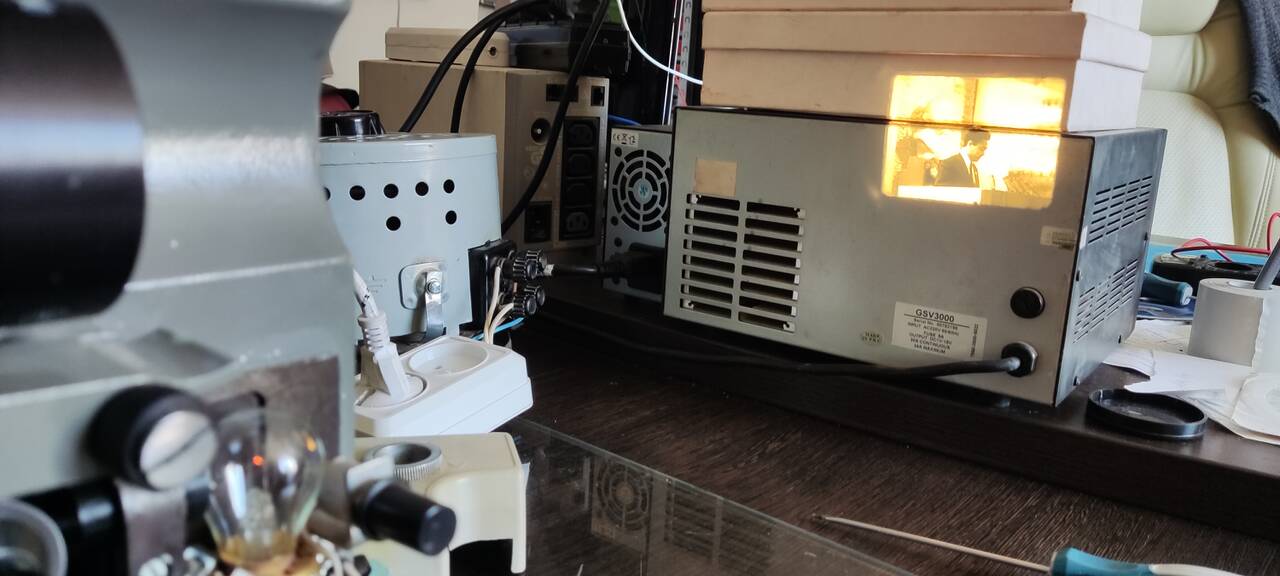

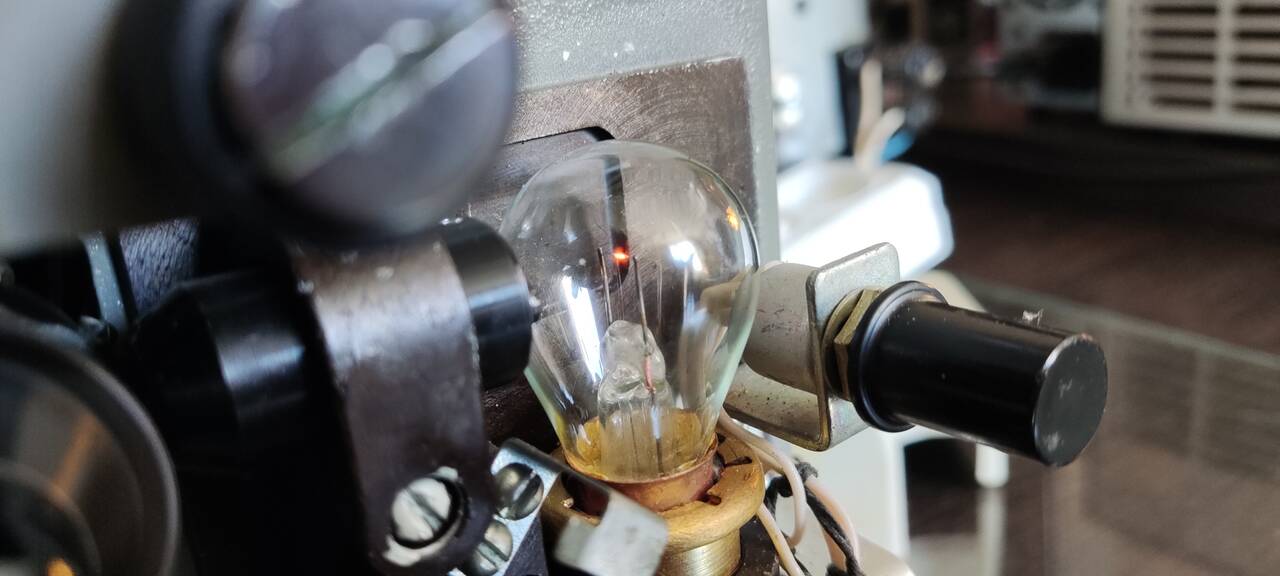

Применил ЛАТР с напряжением на выходе 220 вольт. Коммутация кнопками начала работать четко, как полагается. Но, проекционная и звуковая лампа продолжили постепенно тухнуть в течении трех-пяти минут работы проекции фильма до пропадания звука совсем. Подскажите, пожалуйста, где копать? Я плохо разбираюсь в схемотехнике данного аппарата.

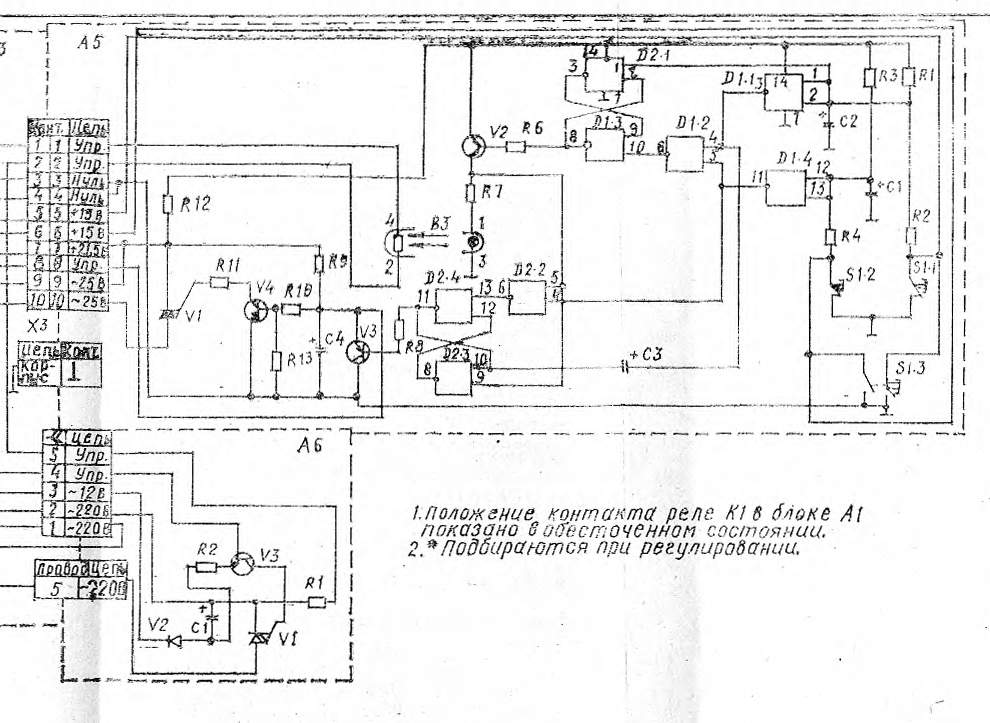

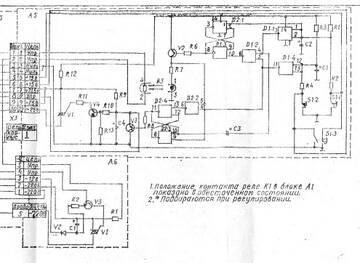

Да,проекционная лампа запитана напрямую от силового трансформатора,а звуковая питается через транзисторный стабилизатор напряжения, а вот команда на включение этих ламп приходит из БУ :

Каскад на транзисторах V3-V4. Вот с него и стоит начинать проверку: режим по постоянному току,"электролит" С4 поменять, сами транзисторы проверить и т.д. в конце концов ,проверить,как меняется управляющее напряжение от момента когда "всё работает" до  "лампы тухнут". Возможно,действительно,проблема с микросхемой D2.
Хуже нет,когда неисправность "плавающая".

А что в библиотеке нет схемы вашей радуги, там три разные схемы.

Вообще то не мешало бы ещё почистить контакты переключателей. Сделать тотальный осмотр всех  паек и контактов раьемов. Если на плате есть керамические конденсаторы, красные такие, их ещё называют флажки, то меняем без оглядки на другие. Друго типа. Например КМ, зелёные такие. Номинал соблюдаем. Теперь насчёт напряжения. Радуга может прекрасно работать и при 230 вольтах, уже проверено не раз. Я думаю что разработчики не совсем же такие тупые были и  не знали какие у нас сети. Если боитесь за лампу проекционную, самую так сказать чустаительную то переключите её на пониженное напряжение. Яркость естесно чуть упадёт но зато дольше проживёт. Читающая имеет стабилизатор и плавное включение,так что ей перепады не страшны. Усилитель тож имеет запас по напряжению. Как же все бытовые усилители а  в особенности выходной его каскад питался не стабилизированным напряжением и гоняли их где только можно и никто напряжение в розетке не мерял. Моя радуга прекрасно включается даж при 200 вольти  даж ниже  и 230  и никакой разницы нет. Просто все должно быть иправным. Оно конечно хорошо чтоб напряжение было как положено  но это нереально достигнуть. А стабилизатор или  латр на крайний случай не у всех есть. Да и латр такая, вещь что только и будешь в него глядеть. Напряжение может упасть, вы добавите а тут через время оно станет норм и на выходе будет повышенное ещё больше чем без латра и наоборот. То что лампа стоит на 250 то возможно в этом тож может быть причина понижения яркости, перегрев симистора, он может быть и неисправным. Контакты патрона  лампы как поживают. Поставте родную лампу.

Отредактировано Виктор (06-08-2022 05:53:57)

Проскальзывает пассик. Как вам такой вариант: я попробовал наклеить полтора оборота двустороннего скотча на вал (который на моторе). Пассик больше не проскальзывает.

Двусторонний скотч надёжно приклеился к валу - полтора оборота. Переусердствовать не надо, а то изменится скорость проекции, она полагаю зависит от диаметров вала на моторе и вала грейферного механизма. Внешняя сторона скотча (которая контактирует с пассиком) очень быстро через несколько минут (может десятков минут) работы перестала быть липкой. Но в любом случае это лучше чем слишком гладкая поверхность металлического вала.

Радость моя длилась не долго минут десять, однажды мотор не смог стартануть - его заклинило. Это точно не проскальзываение, после снятия мотора он как-бы немножко внутри себя за что-то задевал, думал придётся его разбирать, но после нескольких вращений это прекратилось. Снял мотор повращал его рукой - вроде теперь он нормально крутится. Не знаю что это было и почему. Как-то сама собой прошла болезнь. Поставил мотор на место и тут новая беда.

Теперь через несколько секунд (примерно 20 - 30 сек) после включения пассик убегает. Его уводит в сторону механизма.  Видимо придётся пробовать по разному закреплять мотор, пока методом проб и ошибок не найду правильное положение в котором пассик не будет убегать. Но может у кого есть лайфхак на эту тему? Как правильно закрепить мотор чтоб пассик не уводило.

Отредактировано RadiohateRR (31-10-2022 20:37:08)

У меня вот такой вариант, и тоже не проскальзывает, правда требует вложения средств.

Это идеальный вариант, к которому должны стремиться все владельцы проекторов "Радуга", потому что неминуемо столкнутся с отсутствием запасных пассиков/ремней.

Как ни крути, это как раз тот случай, когда создатели проектора скажут "Требуется заменить приводной пассик". Он растянут, засален, имеет надрывы и потерял эластичность.

Я просто представляю ваше негодование, когда всякий раз при просмотре кинофильма, у вас возникает проблема ещё и с пассиком. Заднюю крышку на проектор вы скорее всего вообще не ставите. )
И так-то при проекции фильма возникает много случайностей, а уж этот узел проектора основополагающий. При всём уважении к вашему желанию продолжать использовать этот ремень (понимаю, из-за отсутствия новых запчастей и т.п.), но рано или поздно ему наступит конец,
и нужно будет принимать решение.

Уважаемый коллега, даже это десятивольтное превышение для работы "Радуги", может оказаться неприемлемым и губительным (особенно страдает плата управления проектора Радуга-2 поздних моделей, в которых присутствуют микросхемы). Скорее всего и в вашем случае произошло именно так. И если вы хотите продолжать использовать данный проектор, необходимо демонстрирование пока что прекратить и заняться детальным ремонтом вышедших из строя плат путём замены деталей (в основном летят транзисторы и микросхемы, и это при условии предварительной замены всех советских электролитов)...

Отредактировано vas (14-11-2022 12:16:07)
