Обычный параметрический стабилизатор,  самый простой, КПД у него конечно низкий. Но в то же время его часто применяют в радиотехнике.  Так же  и тут  эта плата потребляет небольшой ток и этого стабилизатора в полне хватает. Микросхемы 561 серии  что на плате имеют максимальное напряжение питания - номинальное 10 В Предельный диапазон напряжений питания от 3 до 15 В. Это по даташиту. Лучше за эти пределы не выходить конечно. По схеме 12 V. Нужно просто проверить как меняется, напряжение в каждом конкретном случае. Мало какой там разброс  у стабилитрона. И уже исходя  из этого  можно будет  подогнать напряжение подбором  стаба. А еще  можно вообще убрать этот стаб и в место  него установить  интегральный ,типа 7812 ,согласно схеме включения. И тогда стабилизация  будет уже точно на уровне. Хотя и так все в принципе всегда работало. Тут больше вреда скорей всего  бывает от пульсаций   усохших напрочь   кондесаторов.

Отредактировано Виктор (14-11-2022 18:30:14)

Я про 561 серию и имел ввиду, забыл указать просто  . Радуга 90 года выпуска. Хотя были и на 176 и тож норм работали эти платы.

Отредактировано Виктор (14-11-2022 18:32:20)

В принципе можно. Только обязательно с последовательностью включения. То есть пока двигатель не включится проекцию включить невозможно.

Схему на симисторе   на лампу проекции  можно и оставить, только подать правильно  сигнал  на его включение через тумблер,тогда не нужно будет мудрить с включением  читающей лампы. Без симистора придётся ставить  мощный тумблер. В общем  есть  тема   для экспериментов. Хотя  с одной стороны с родными кнопками просто как то по современней выглядит проектор. Только вот микроконтролеры туда пихать нет смысла. Чем проще тем надёжней. Реальный пример,эл схема проектора Украины, никакой электронники.

Отредактировано Виктор (15-11-2022 03:48:30)

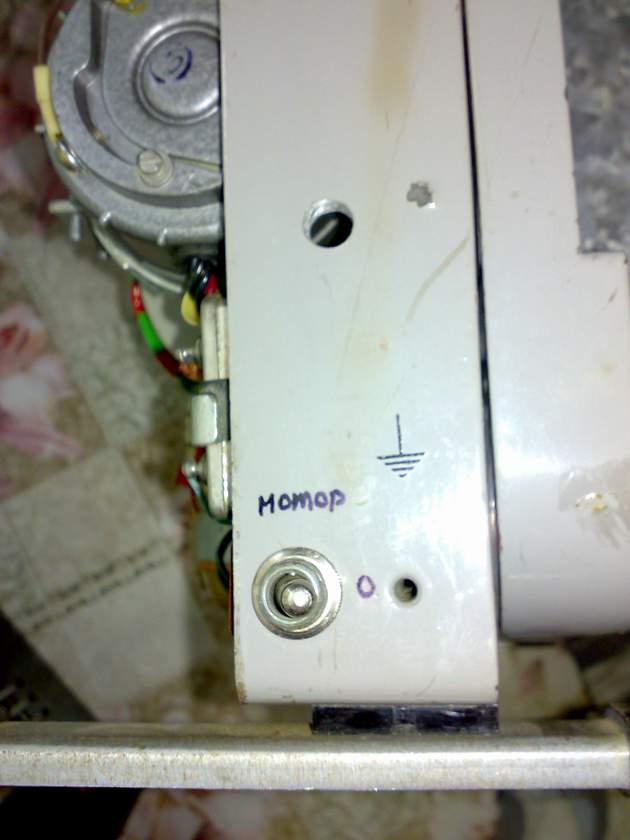

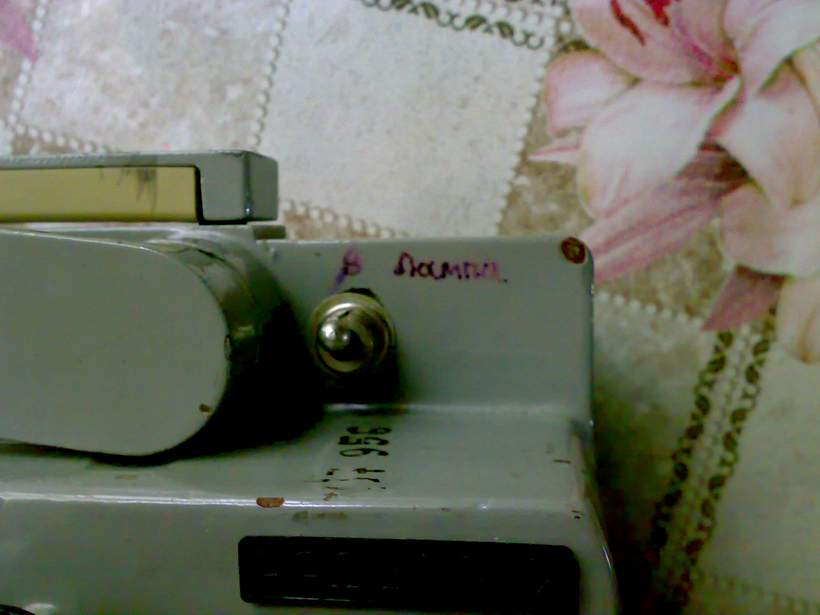

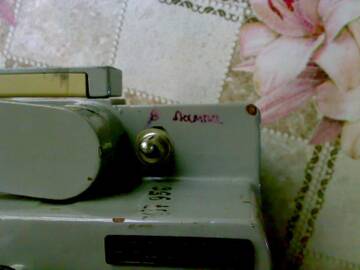

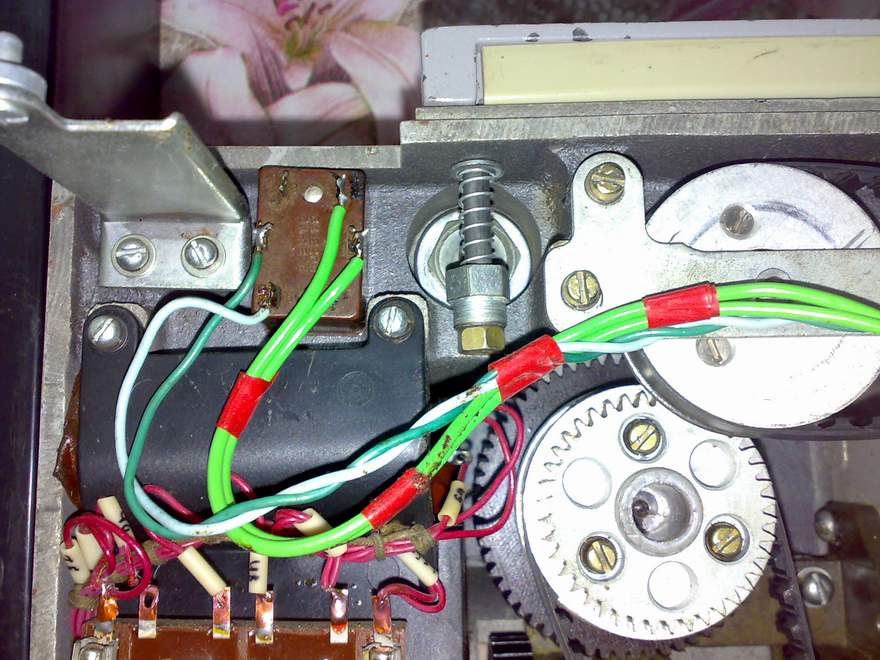

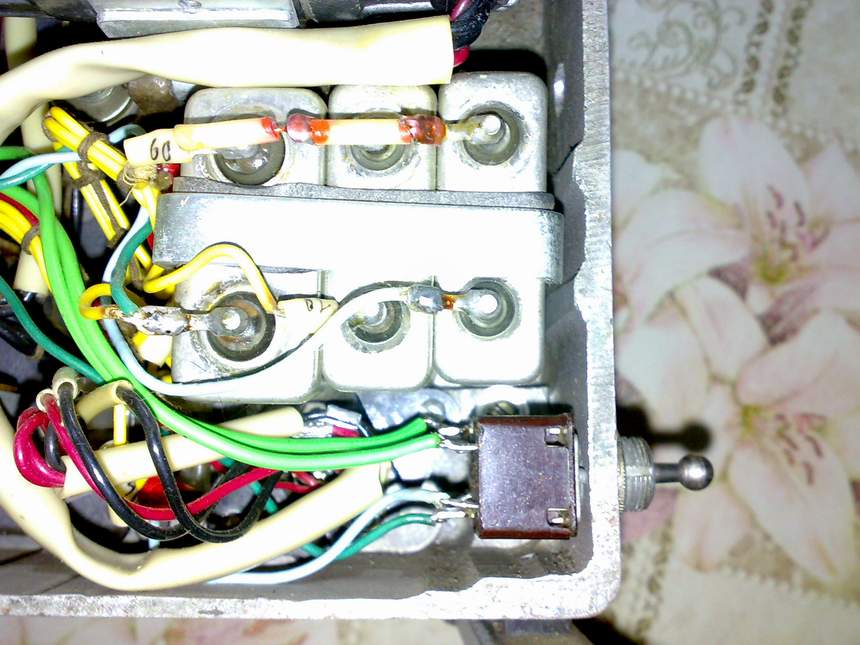

16-ЗП.  А симисторы остались в схеме.? Как запитана читающая лампа. Опишите подробней. Может кто захочет переделать. Я пока не собираюсь, так как есть все радиодетали для ремонта если что.  Старые советские запасы так сказать.

Отредактировано Виктор (15-11-2022 12:42:02)

Привет всем. Прошу помочь разобраться с ремонтом. Радуга-2 1972 года на реле.
Плата управления модифицирована дополнительной кнопкой на включение лампы. При проверке лампа включалась, двигатель работал. При последующем включении резистор который между реле спрятан (5-R4 на схеме) сказал бумс и лампа больше не включается.
Собственно после этого уже полез читать и наткнулся на данный форум.
На сегодня - поменял конденсаторы на плате управления (и ещё те которые самые большие три штуки) и заменил сгоревший резистор. По мелочи изолировал (что увидел) поврежденные провода и поменял модифицированный (ещё советский, с гвоздем вместо винта) переключатель на более менее нормальный.
Что я хотел бы - для начала вернуть схему к исходному состоянию. Радиолюбитель я так себе, так что надеюсь на ваши советы.
зы что то картинка не вставляется, попробую ссылку на гугл и яндекс диск
Плата управления со стороны дорожек
вторая сторона

Отредактировано Bilbo (29-03-2023 17:17:12)

По запросу на почту. Причем я там писал что именно эта тема интересует

Тогда 1982. Просто там в нижней строке цифра похожая на год, вот и указал её. "ПР №082А-1972/216"

Хорошо. А какой сейчас аналог для него будет?

Продолжение восстановления.

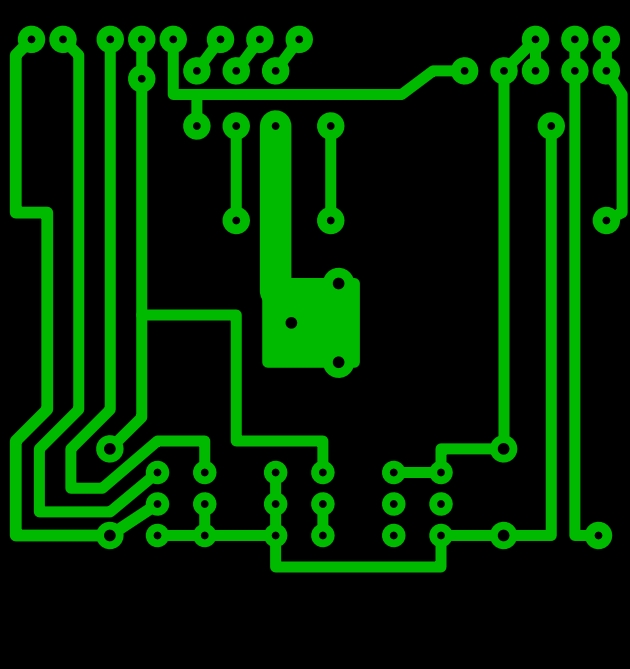

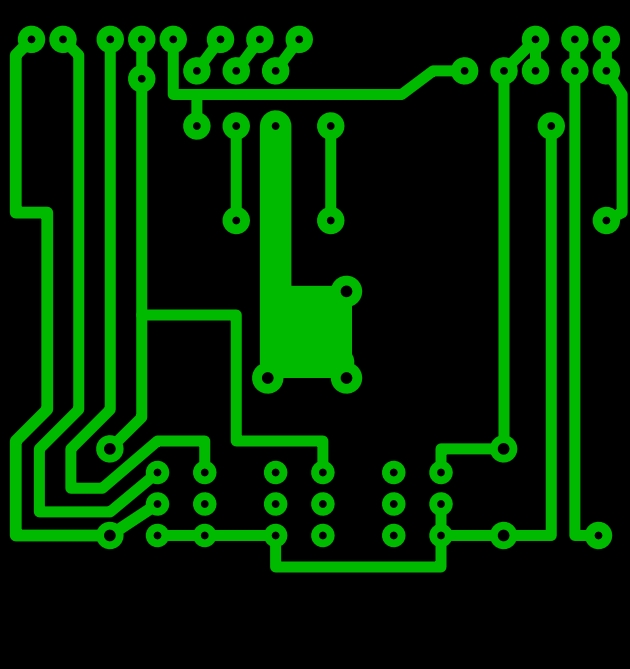

По итогам ревизии решил сделать печатную плату заново. Дорожки там начали отваливаться. Набросал схему на основе старой платы, сделал, но - теперь меня одолевают сомнения - где там была оригинальная разводка, а где уже последующий колхоз. Пробовал по схеме разобраться но знаний явно не хватает.
Поэтому прощу помощи - может кто посмотреть (сравнить с оригинальной) и указать где я ошибся?

У меня плата от 7ой лежит, такой нет, вряд ли кто будет разбирать проектор чтобы посмотреть дорожки, если только у кого такая плата лежит в запасниках.
