Сегодня продолжил работу исследовал блок управления на микросхемах и выяснил, что электроника работает. Микросхемы в порядке. Питание есть.

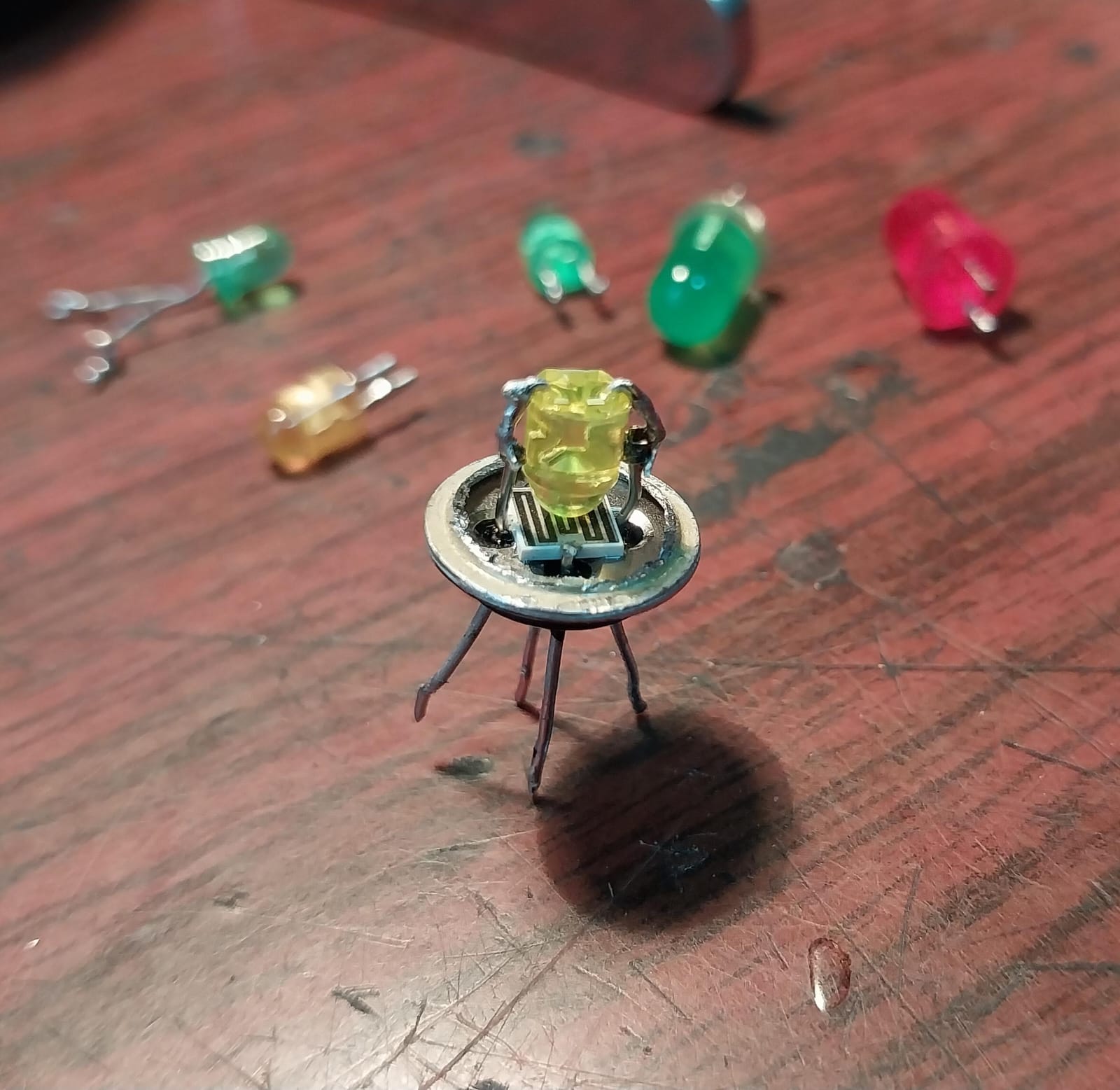

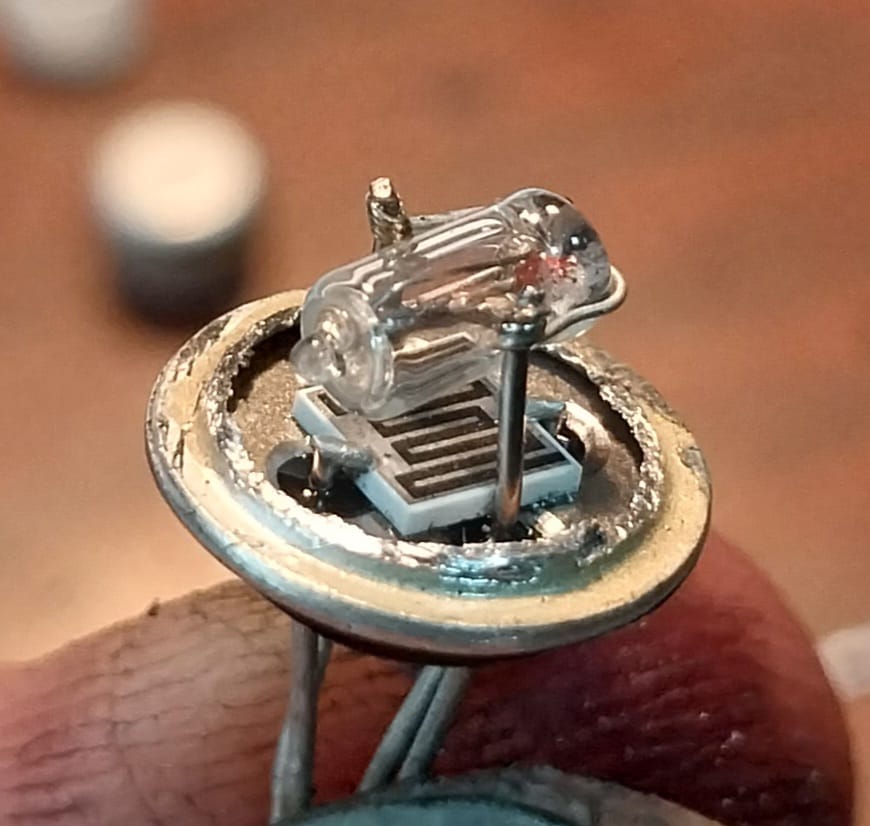

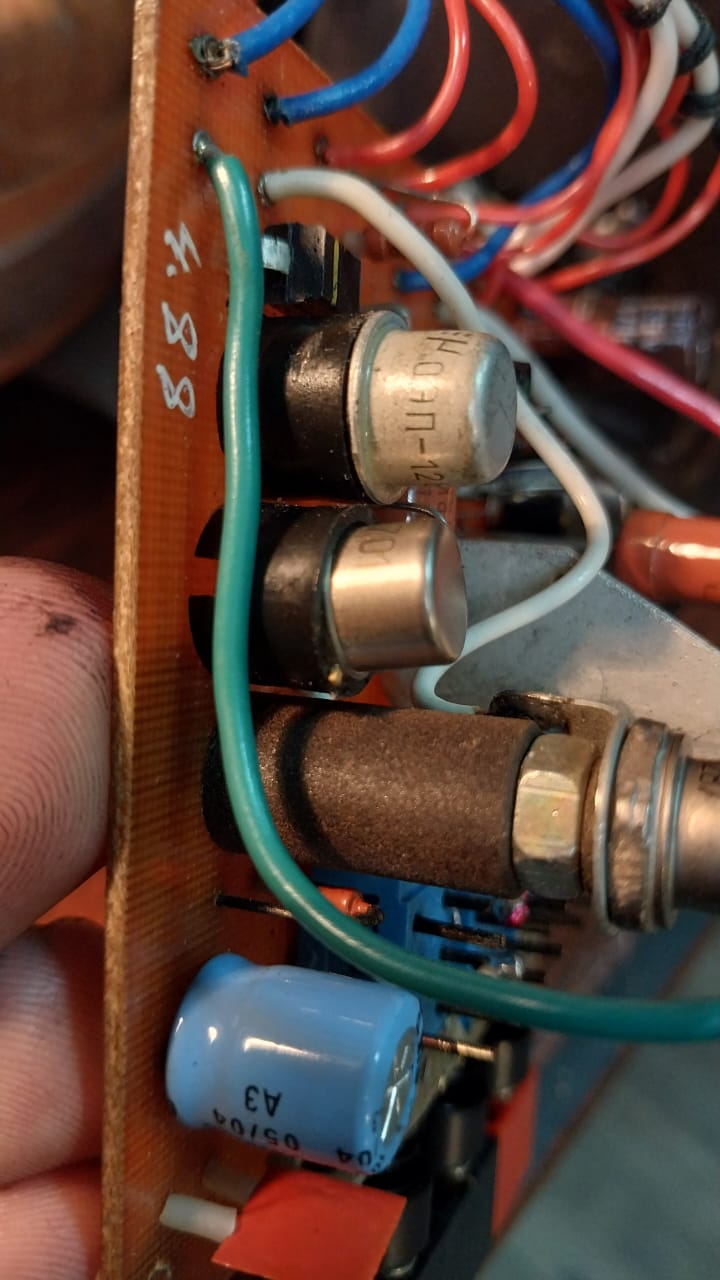

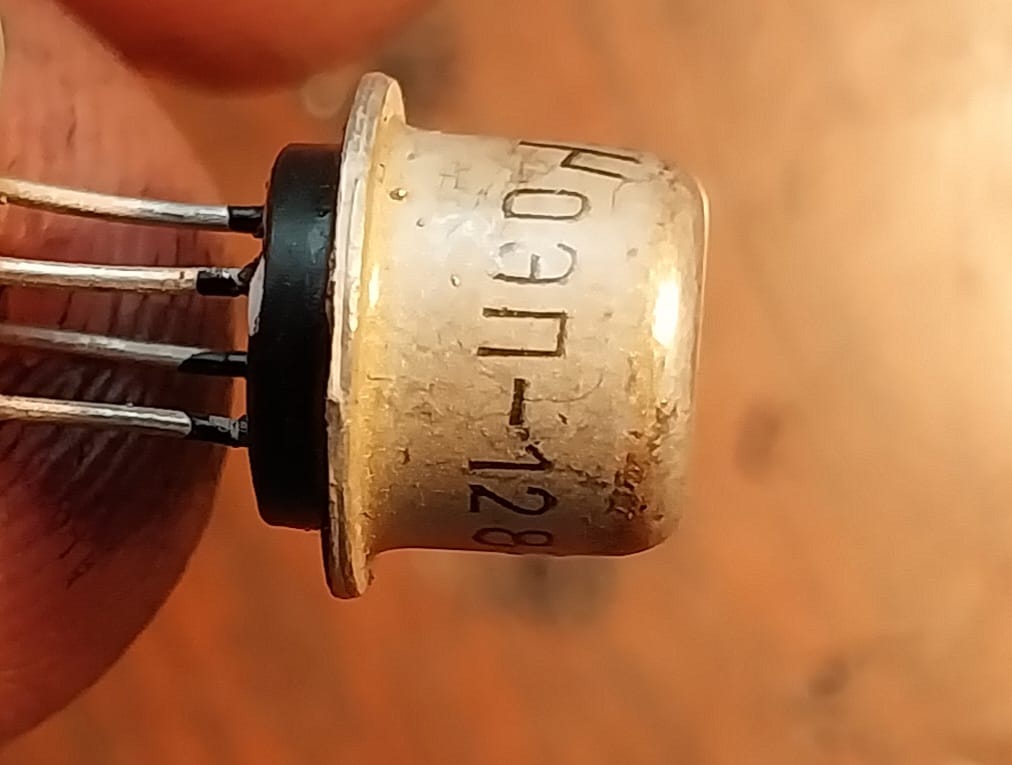

Сигнал управления двигателем обрывается на оптроне, оптопара ОЭП-12. У нее оказался не исправен первичный узел - засветка. В корпусе это выполнено как лампочка накаливания и фоторезистор, который меняет своё сопротивления от количества света. Так вот, эта лампочка и не звонится. С транзтитора питание на нее поступаем в момент нажатия на кнопку "Мотор"...Фоторезистор возможно и нормальный. Имитацию засветки не проводил. В наличии такого оптрона не оказалось, крайне редкая штука в моём творчество. А современный не просто приколхозить т.к. придется продбирать параметры. Но при желании можно..может кто пробовал уже? Чтоб не изобретать велосипед

Отредактировано andyess (23-04-2024 12:04:19)

Да лучше микросхему поменять, чем этот квест с оптопарой по мне так
Микросхемы есть, найти неисправную не сложно.

Кстати, у новых Радуг, всегда такой тугой механизм? Он  так то не легко крутился у других, что у меня были. Но вот у Украины 5, вообше легко идет

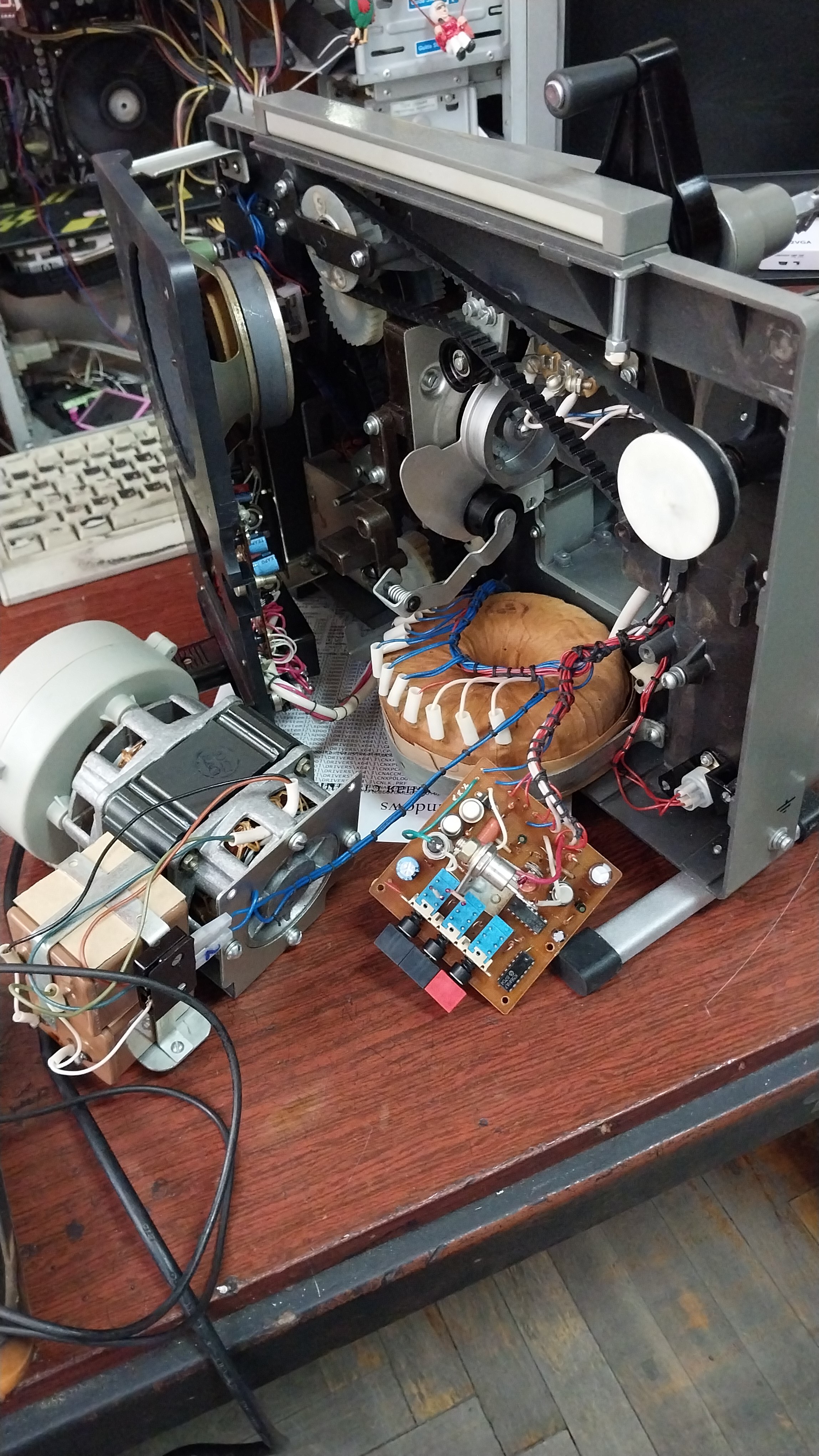

Собрал, настроил ремень, все красиво крутится.
Занялся усилителем...На предварительном надо электролиты поменять. Звука совсем нет...касанием на фотоэлемент едва щелчек и никакого фона. Может там еще че вылетело
Но предварительный усилитель, чет совсем никакой. Оконечный каскад хоть дает на своем входе фон...

Продолжение следует

Победил звук!
Рассказываю...Поменял все электролиты, и шипеть даже стал по другому. Напряжение усилителей в норме. Но на входе от фотодиода нинкаких эмоций.
Отсоединяю фотодиод от схемы - отлично фонит, если коснуться входа! Прозвонил фотодиод - нормально звонится тестером, как диод.
И звонится на корпус...! Разбираю корпус крепежа фотодиода - Один конец его печатной платы, типа текстолита, касается корпуса и землит один из выводов. Выходит, что сборка ваще кошмар, и его даже не проверяли на работоспособность Такого у меня еще не было.
В итоге у него 2 неисправности сразу - оптопара и засаженый на корпус фотодиод. Аппарат в принципе не мог работать выходя с производства
Сейчас все крутится, все лампы светятся, звук есть (проверил кусочком пленки проведя через  читающий штрих)
Завтра проверю грейфер, и возможно поставлю пленку. Проверю ход ...

Продолжение следует...

andyess, поздравляю! Отличная работа!
Пришла идея, а возможно же, что при помощи оптрона с лампой накаливания, кем-то из проектировщиков действительно был задуман плавный пуск мотора?
Ведь полупроводниковые оптопары (например, фототранзисторы АОТ) во всю использовались в оборудовании при Союзе...

Поздравление, конечно же дело хорошее. Но в данном контексте не могу не сказать о некоторых весьма важных вещах (для будущих подобных восстановителей ретро-аппаратуры марки "Радуга", что бы не наступали на грабли автора данного поста). 1. Перед первым включением в сеть, необходимо заменить все советские электролиты во всех трёх блоках: управления, предварительного и оконечного усилителей и питания. Если этого не сделать и включить в сеть аппарат после столь длительного хранения, вы рискуете этими высохшими конденсаторами вывести из строя многие другие детали электросхемы (особенно в данной третьей модели Радуги-2 уязвимы  микросхемы и транзисторы). Если бы это было сделано, то автору поста не пришлось бы изобретать велосипед и аппарат скорее всего работал бы в соответствии с техническими параметрами  конструкции).  2. Данный проектор также очень чувствителен к напряжению сети, которое в соответствии с инструкцией, должно  быть 220 вольт (+ - 5 вольт, не более). Но как показывает печальная практика последних лет, во многих городах напряжение почему то повышенное и составляет и 230 и 240 В, даже может быть  и выше. И если "Украина 4 или 5" выдерживает подобное повышенное напряжение, то "Радуга" (в особенности последние модели), крайне уязвима в данном вопросе; практически сразу выходят из строя транзистор и микросхема на блоке управления. Мне, с некоторых пор, приходится подключать свои "Радуги" через понижающий автотрансформатор. Иного выхода в данном случае просто не вижу...

Да, соглашусь. Но поймите, человек который мне его отдал \ продал, думаете он не включал его? Конечно и не раз...Внутри не лазил, это точно. Сетевой предохранитель менял, вдруг заработает!

Кстати, я не пойму, почему Радуга-2 столь требовательна к питанию? Поясните на схеме и какой именно транзистор вылетал при напряжении 240 ? А пока эту Радугу-2 поставлю на стенд и покачаю питание сети в некоторых пределах...сниму видео
и отпишусь по результату

Отредактировано andyess (26-04-2024 12:03:12)

Небольшой тест по изменению питания Радуги-2. На запуск двигателя, так нагляднее. На звук это повлияет не значителньно в громкости. На лампу может повлиять яркостью, да.
Но 240 В от 220 это 10% , а лампа питается в 9-10 раз меньшим напряжением, скажем. То это 10% от 24 вольт, 26 будет. Срок жизни лампы подуменьшится...но ничего не сгорит из электроники.

Кто еще какие эксперименты проводил? Поделитесь

Отредактировано andyess (26-04-2024 12:17:55)

Друзья, я думаю, что все эти приколы с разного рода неисправностями, связаны с низким качеством самих элементов, а где то и пайкой. Тут как повезет, что то сразу вылетает, а что то , постояв, со временем отгорит в транзисторе или микросхеме.
Вот электролиты меняем сразу , даже до включения в сеть...А как быть с полупроводниками?

Схема у Радуги-2, сама по себе то , нормальная, правильная, расчитана на разброс напряжений сети и стабилизирована местами, где это действиельно необходимо. Даже микросхемы в БУ стоят не простые логические на стабильное 5 Вольт.
А 561й или 511й серий, которые питаются в очень большом диапазоне напряжения питяния, на вскидку 3..15 Вольт. В Радуге-2 на них 9.5 вольт подается, не стабилизировано. Запас выше головы на +\- сети
Вот в моем случае, даже фотодиод одним свои контактом касался корпуса - это все от сборки, чисто человеческий фактор, тупо прикрутил криво, вот и всё! Звука то не будет...Так и всё остальное, а как то работает и ладно.
Я пару лет назад восстанавливал, также из "нового" КН-20, там болты не по резьбе даже...если не забиты молотком., да и иного что было. Думаю, участники форума еще и не такое расскажут
Качество сборки прям диву даешься, кружок "Умелые руки". Нужна была массовость выпуска....
