Если копу пассики нужны - можете у этого продавца урвать. Я у него покупал ремни на радугу. Хотел 3, но у него оставалось 2. Вчера продавец сообщил, что есть ещё 3 комплекта. Кто хочет - можете приобрести.

https://www.avito.ru/magnitogorsk/audio … 1789348933

Отредактировано Wowik (05-04-2020 20:04:00)

Сегодня решил помыть и смазать свою Радугу-2, которую недавно приобрел. Покупал её без включения так как в ручную механизм не проворачивался, хотя продавец сказал мотор гудит, лампа горит, всё работает. Всё разобрал, помыл, смазал, после смазки запустилась туго, немного поработала стала легче стартовать.

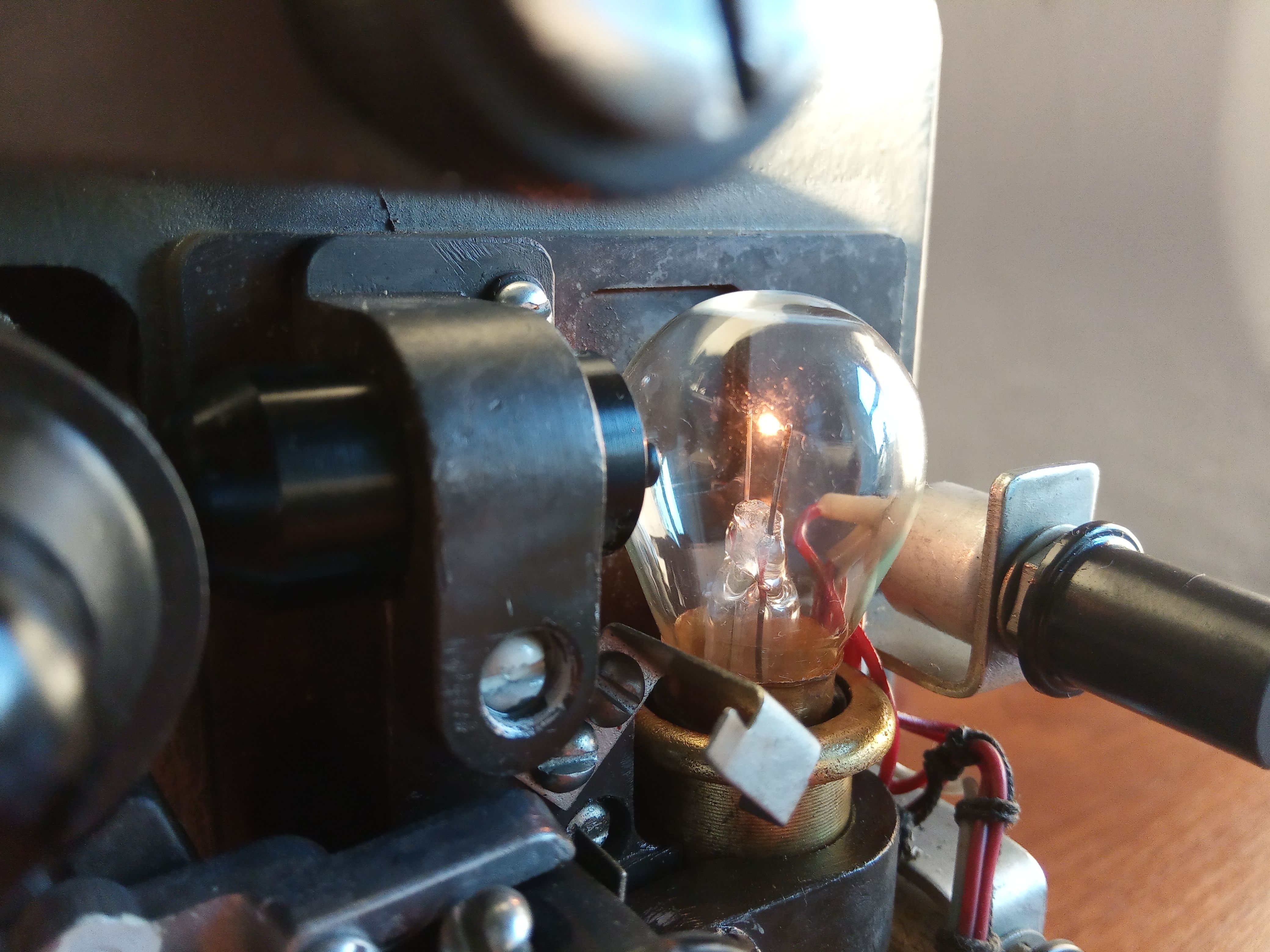

Есть проблемы с электроникой, звуковая лампа ели светит, померил напряжение на лампе 1,3 вольта, попытался поднять регулировочным резистором, поднялось незначительно до 1,5 вольта, если у кого была такая проблема подскажите куда копать, конденсаторы на платах не менял, электросхема у Радуги на микросхемах.

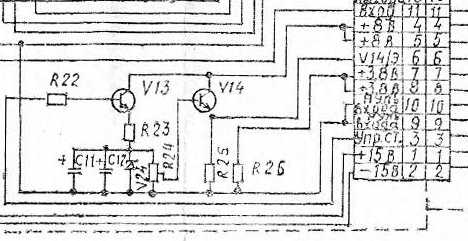

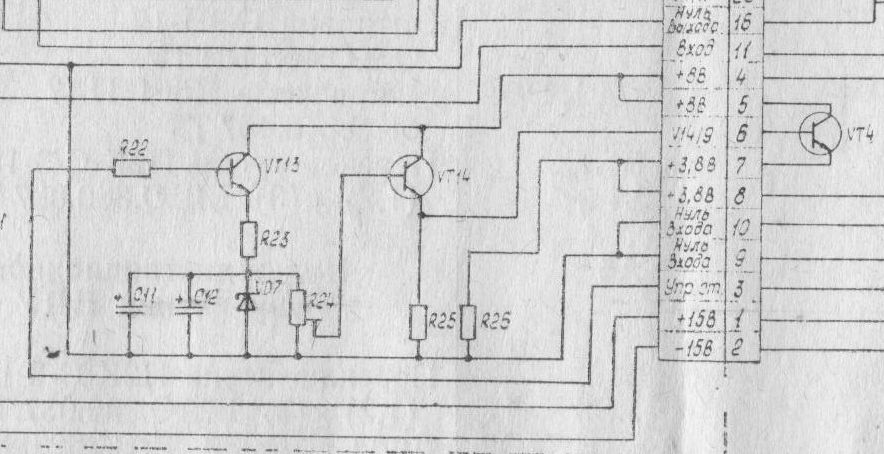

Такая схема была под руками. Это фрагмент усилителя мощности:

Поэтому я буду отталкиваться от нёё. Может быть другой вариант и нумерация элементов другая. Но не суть важно.
На транзисторах V13 и V14 собран управляемый стабилизатор напряжения. Он делает из 8 Вольт 4
Когда на базу V13 подаётся высокий  уровень, т.е сигнал "включить лампу" транзистор открывается и подаёт напряжение на стабилитрон V24.
К сожалению не знаю его параметров, но подозреваю, что он вольт на 5.
Дальше - простой эмиттерный повторитель. Напряжение на эмиттере, которое и подаётся на лампу примерно равно напряжению на базе, которое снимается с движка подстроечника.  В верхнем положении - максимум, в нижнем - 0 соответственно.

Всё меряем относительно 9 и 10 ног разъёма.
Для начала надо проверить наличие 8 Вольт на коллекторах транзисторов.
Затем надо проверить управляющее напряжение. Там должно быть не меньше 8 Вольт.
Дальше, напряжение на стабилитроне V24. Если оно маленькое, либо пробит конденсатор, либо дохлый стабилитрон.
Потом напряжение на базе VT14.

Проверьте всё это, потом будем думать дальше.
И нкаконец, напряжение на эмитере VT14.

Да нет там разъёма, это отверстия в плате в которые впаяны провода, но это не самое интересное на плате нет маркировок деталей. Померил напряжение на коллекторе, при выключенной лампе 10в, при включенной 6в, что-то большая просадка.
Всем спасибо кто откликнулся, завтра продолжу разбираться.

Времени свободного сильно нет, немного сегодня покопался, маленький отчёт о проделанной работе.
Начал с замера напряжения на стабилитроне, напряжение было 4,2 вольта, не смотря на то что стабилитрон на 6.2 вольта, подумал что кондёры которые стоят параллельно стабилитрону садят напряжение, выпаял кондёры, напряжение не изменилось, выпаял стабилитрон, напряжение на переменном резисторе стало ещё меньше 3.8 вольта. Съездил, купил кондёры, впаял обратно стабилитрон, поменял кондёры в стабилизаторе ни чего не изменилось, напряжение на стабилитроне 4.2 вольта. Приткнул новый кондёр параллельно диодному мосту, лампа стала гореть ярче, заменил конденсатор С3 в БП напряжение на лампе стало 3 вольта, добавил подстроечником до 3.5 вольт, подстроечник почти на всю вывернул.
Померил напряжение на стабилитроне, оно стало 5.2 вольта, это нормально или нет, если стабилитрон на 6.2 вольта?

Прогнал кусочек плёнки, оптический звук нормальный, громкости достаточно. Самое главное есть магнитный звук, теперь надо ещё сделать линейный выход чтобы на компьютер записать звук.

Напряжение на  С3 в режиме стоп равно 12 вольт при сети ровно 220,  в рабочем режиме  падает до 8 вольт, напряжение на стабе 4.8 вольт, на лампе 2.8 вольта, если выкрутить переменник до  упора то получаем 3.3 вольта. Видать так на заводе регулируют, переменник почти стоит до упора с завода,  краска даж есть. Но меньше даж лучше для лампы.  Звук  громкий  и чистый. Проверено на двух Радугах , совсем новых, после замены всех кондеров.

Да все нормально работает  так и должно быть,  есть понятия  такие как  нагрузка, падение напряжения, закон ома ещё никто не отменял, ну автор это знает и без меня наверняка . Так что не стоит беспокоится.Тем более что это работает уже много  лет на  аппаратах  без проблем.

Отредактировано Виктор (19-05-2020 05:20:24)

Это ни к чему. Диапазона регулировки подстроечника хватает на все случаи жизни. Так, что не надо мудрить.

Нет, спасибо. Вот конкретно у этого продавца я ничего брать точно не буду. Брал у него 16-мм пленки и "радугу" на запчасти.  После того, как я выслал ему ровно ту сумму, на которую  мы договорились, он прислал мне оскорбительное сообщение насчет того что я его обманул, обсчитав на 300 рублей (при сумме покупки 20 тыс), хотя это он сам что то там намудрил со скидками. Не вопрос, я дослал ему эти триста руб. В результате получил радугу с выдернутым движком и пассиками, хотя о том что она разукомплектована не было ска3ано ни слова, пленки смотанные по два-три фильма на боббину, лишь бы съекономить колличество бобин, ну и один фильм и3 3ака3аныых и оплаченных не пришел вовсе. Это при том что платил я за фильмокопии цены явно выше рыночных - не опытный был тогда, не знал что сколько стоит. Естесвенно, все рекламации продавец проигнорировал, вынутый мотор из радуги пассиками и недостающую фильмоекопию не выслал, написав что я непорядочный покупатель, не уточняя подробности, чем же я его, убогого обидел.
И теперь у него покупать снятые с купленной мною же у него  же "радуги" пассики? Не, пожалуй пускай втирает их кому нибудь еще...
