Переделка кинопроектора СК-1000К для покадровой оцифровки.

Сообщений 21 страница 40 из 168

21

dan74 написал(а):

КПТ-36
Ну что сказать, как всегда отличная работа!

Спасибо! Дел ещё полно, но главное - чего хотел  я добился "тишины", слышна только протяжка плёнки через фильмовый и поскрипывание ремней, мотор практически не слышен. Сейчас источник света надо выдумывать.
dan74
Ваши аппараты как всегда отличаются оригинальностью, я бы не додумался так повернуть проектор!

Старьёвщик написал(а):

Возможно имеет смысл переключить мотор наматывателя в режим "стоп"

Да он у меня сейчас вообще напрямую включен без резисторов, только конденсатор поставил  на 0,5мкф, мотает вроде не туго, настраивать буду после полной сборки.

22

Добавлю маленько фоток.

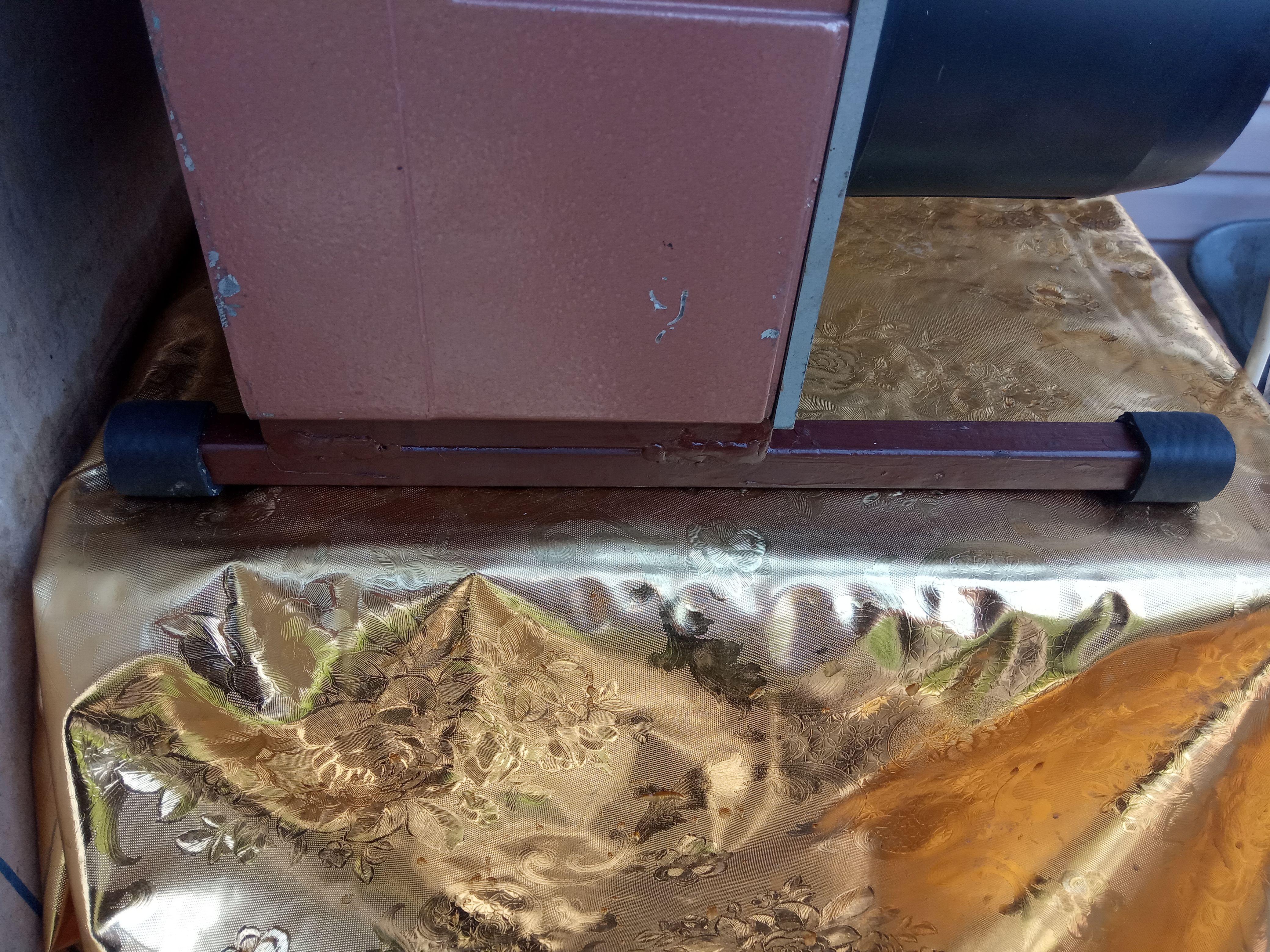

Нога из квадратной трубы 15х15мм, на концах куски шланга 16мм.
http://forumupload.ru/uploads/0018/29/2a/2/t799451.jpg

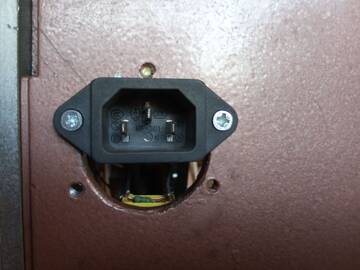

Сетевая розетка, установил в отверстие от гнезда фотодиода, снизу получилось отверстие, буду USB кабеля пихать.
http://forumupload.ru/uploads/0018/29/2a/2/t937674.jpg

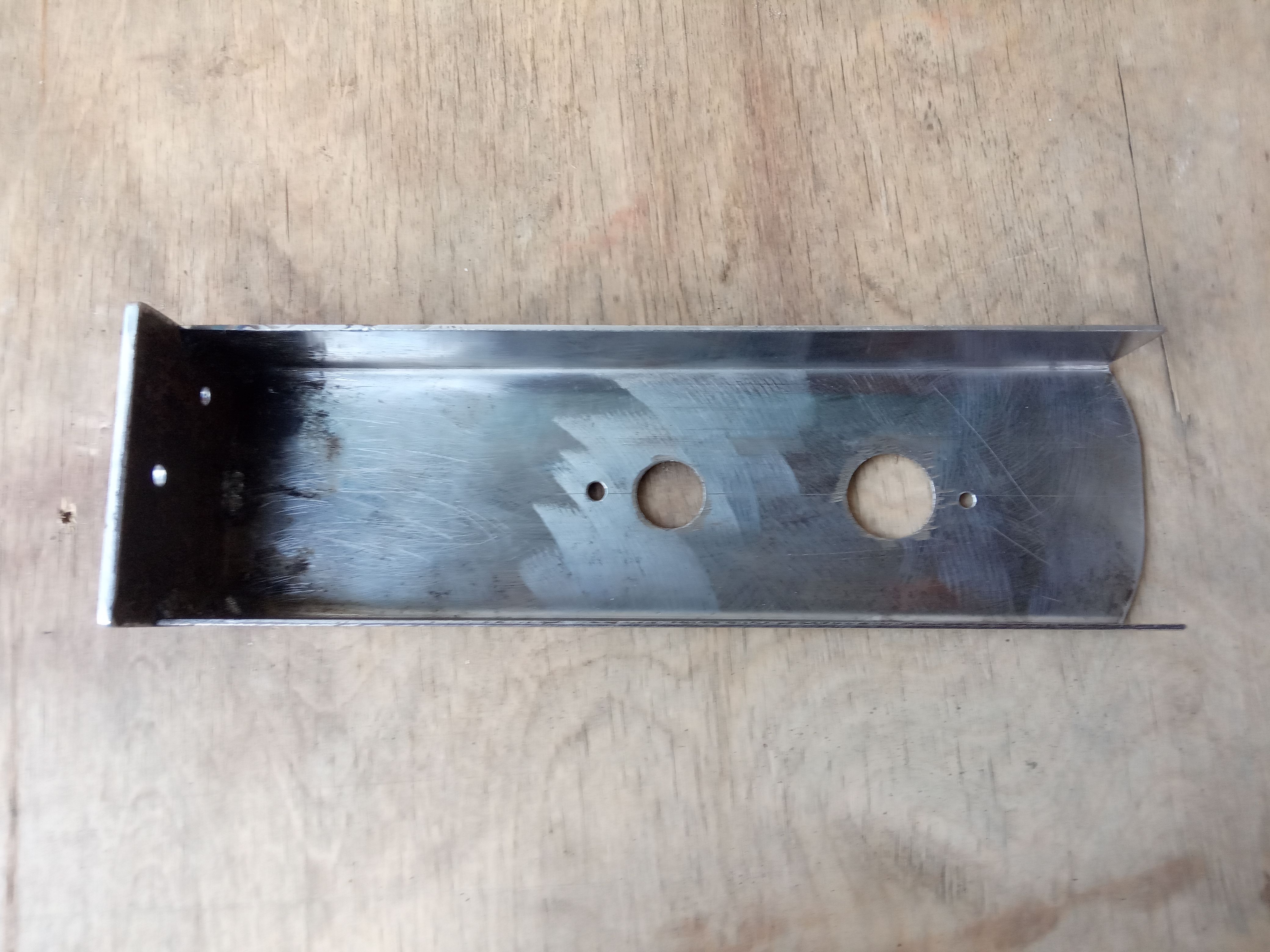

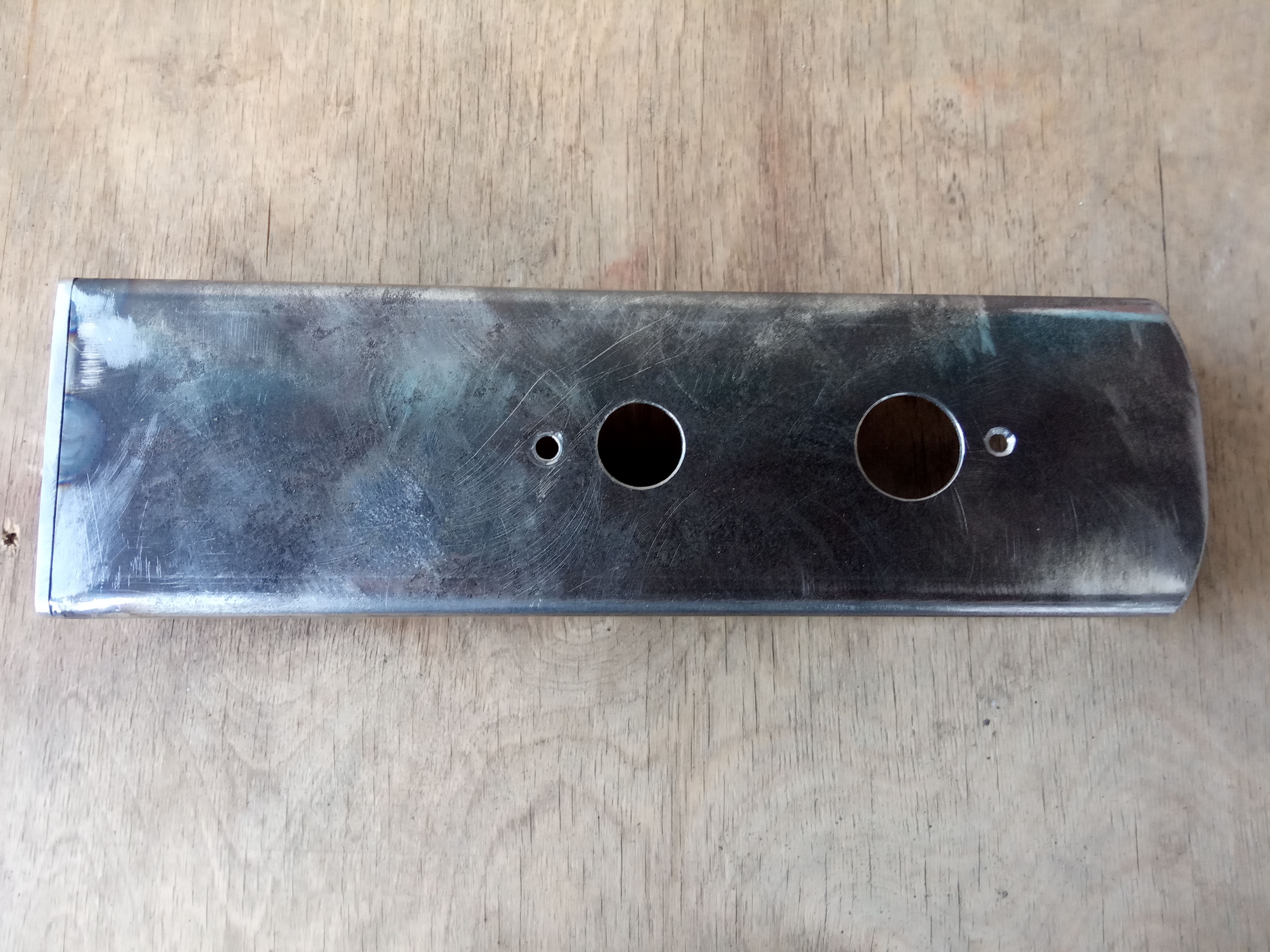

Кронштейн наматывателя, изготовлен из листового металла 2мм, гнули на гибочном станке, пятка из 5мм металла. На сварку не смотреть, варил сварщик от бога  :crazyfun: .
http://forumupload.ru/uploads/0018/29/2a/2/t28249.jpg
http://forumupload.ru/uploads/0018/29/2a/2/t745290.jpg

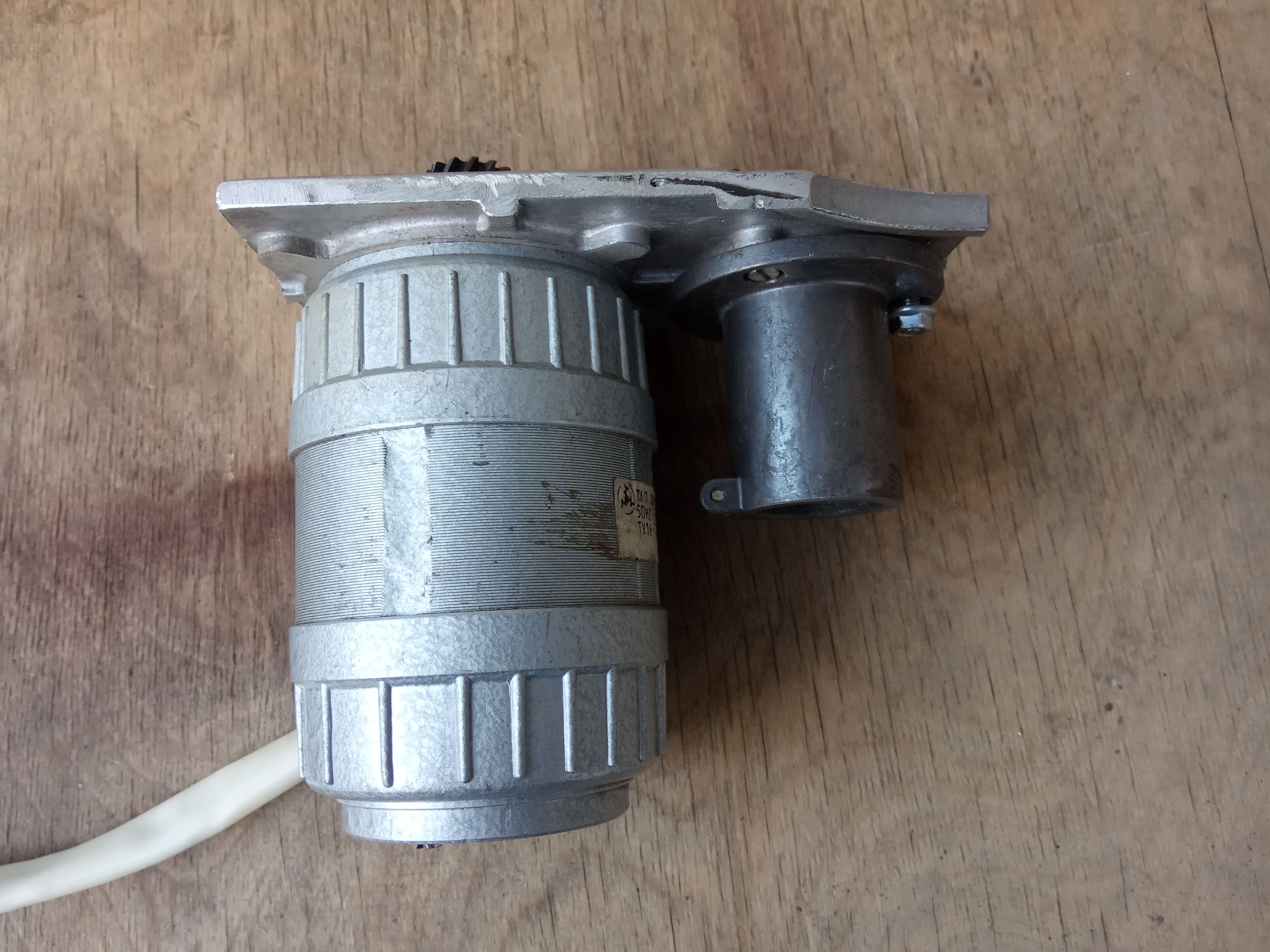

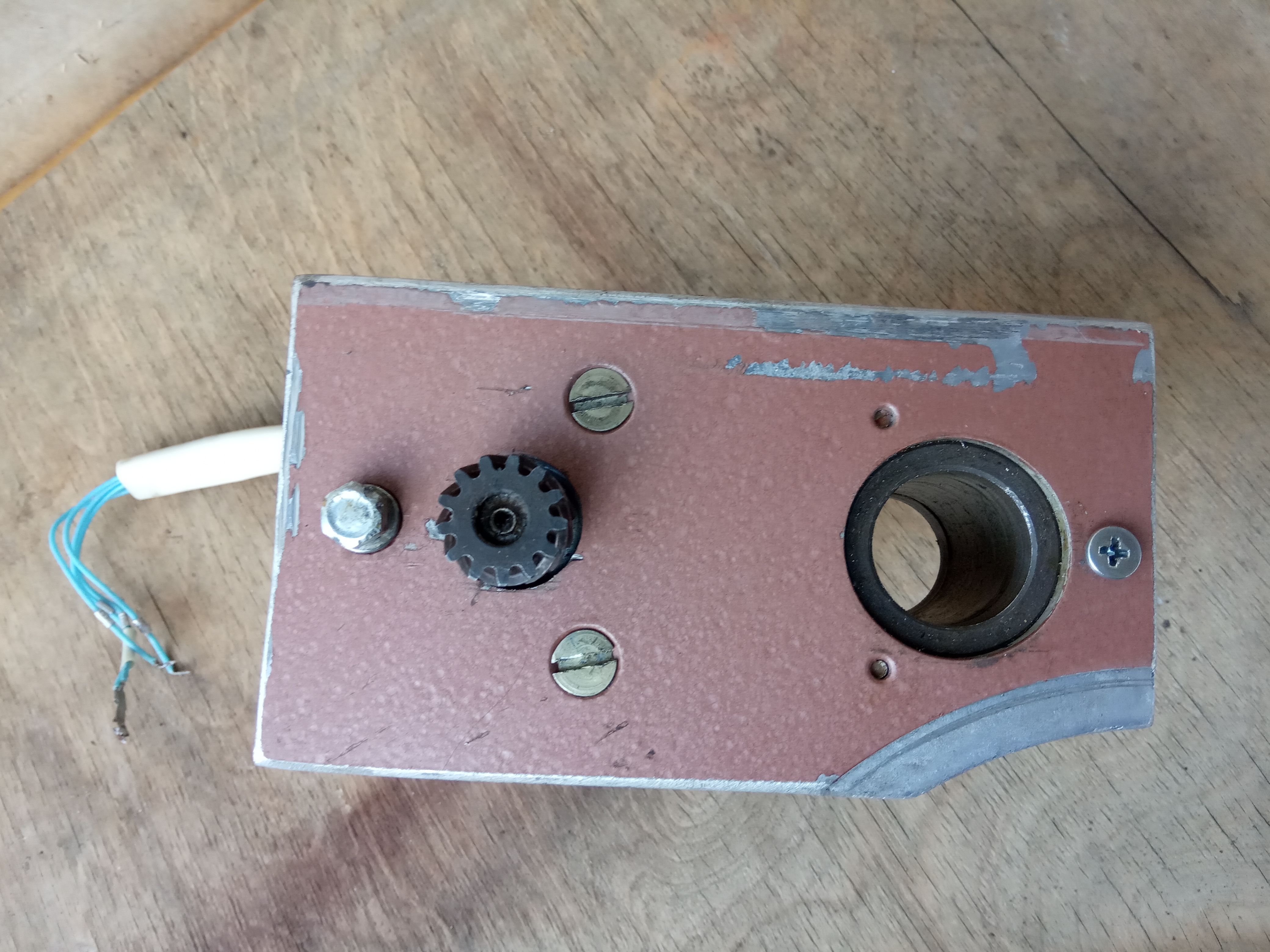

Мотор наматывателя выпилил с куском плиты.
http://forumupload.ru/uploads/0018/29/2a/2/t643085.jpg
http://forumupload.ru/uploads/0018/29/2a/2/t768387.jpg

23

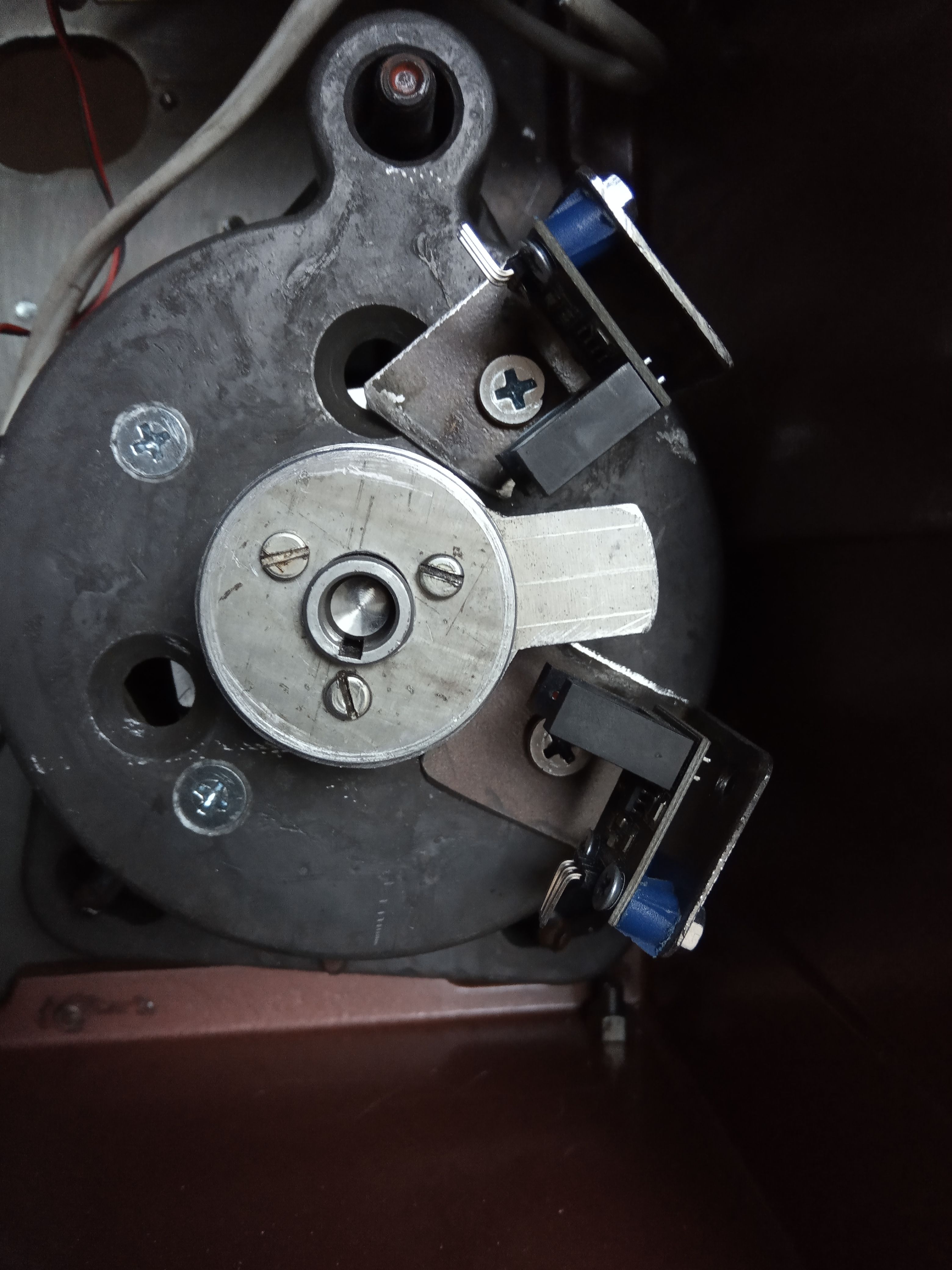

Приладил сегодня Ардуиновские оптопары, решил отказаться от геркона, а то на Радуге стал иногда подводить. Есть вопрос к залу, как эту оптопару правильно состыковать с мышью или клавиатурой?
http://forumupload.ru/uploads/0018/29/2a/2/t804859.jpg

24

КПТ-36 написал(а):

Приладил сегодня Ардуиновские оптопары, решил отказаться от геркона, а то на Радуге стал иногда подводить. Есть вопрос к залу, как эту оптопару правильно состыковать с мышью или клавиатурой?

Не сталкивался с ПО для захвата изображения, которое вы используете, но я поступил бы следующим образом:

1. Подключил дополнительную USB-мышь к ПК (она будет только запускать съемку кадра по нажатию ЛКМ);
2. Праллельно контактам микровыключателя ЛКМ подпаял два провода, и вывел их наружу. Мыши запретил физически двигаться;
3. Подключил оптопару согласно схеме (см. ниже). В самой мышЕ нужно выяснить, где должен быть +, где - (это важно для фототранзистора оптопары), т.к. контакты микровыключателя уходят внутрь микросхемы контроллера;
4. Перед началом работы, проведя необходимые настройки ПО, нужно подвести курсор основной мыши на кнопку запуска захвата кадра. Саму мышь обездвижить, запустить ход проектора.

На мой взгляд, самый простой способ.

С клавиатурой сложнее - нужно подключаться параллельно к мембранным контактам нужной клавиши (на токопроводящий клей), или искать место где можно подпаяться на плате. Также, у контроллера клавиатуры могут быть нестандартные уровни сигналов, но сам не проверял.

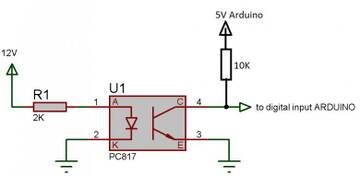

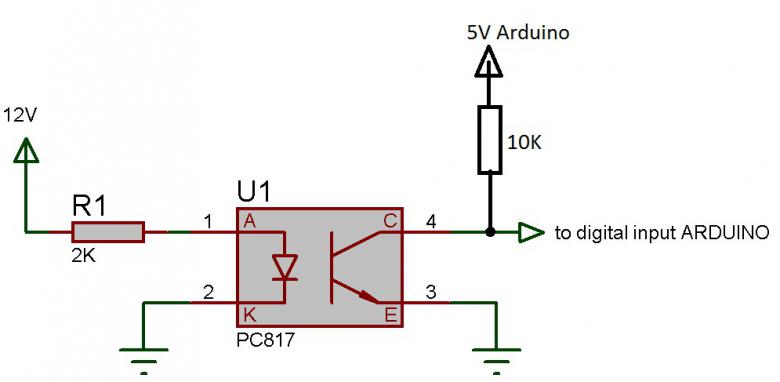

Схема включения оптопары (взято из сети Интернет):
https://forumupload.ru/uploads/0018/29/2a/173/t298047.jpg
Левая часть подключается в проекторе, правая часть - в мышке.

P.S.: На фото две оптопары и одна шторка. Вы хотите реализовать какую-то дополнительную функцию?

25

Georg

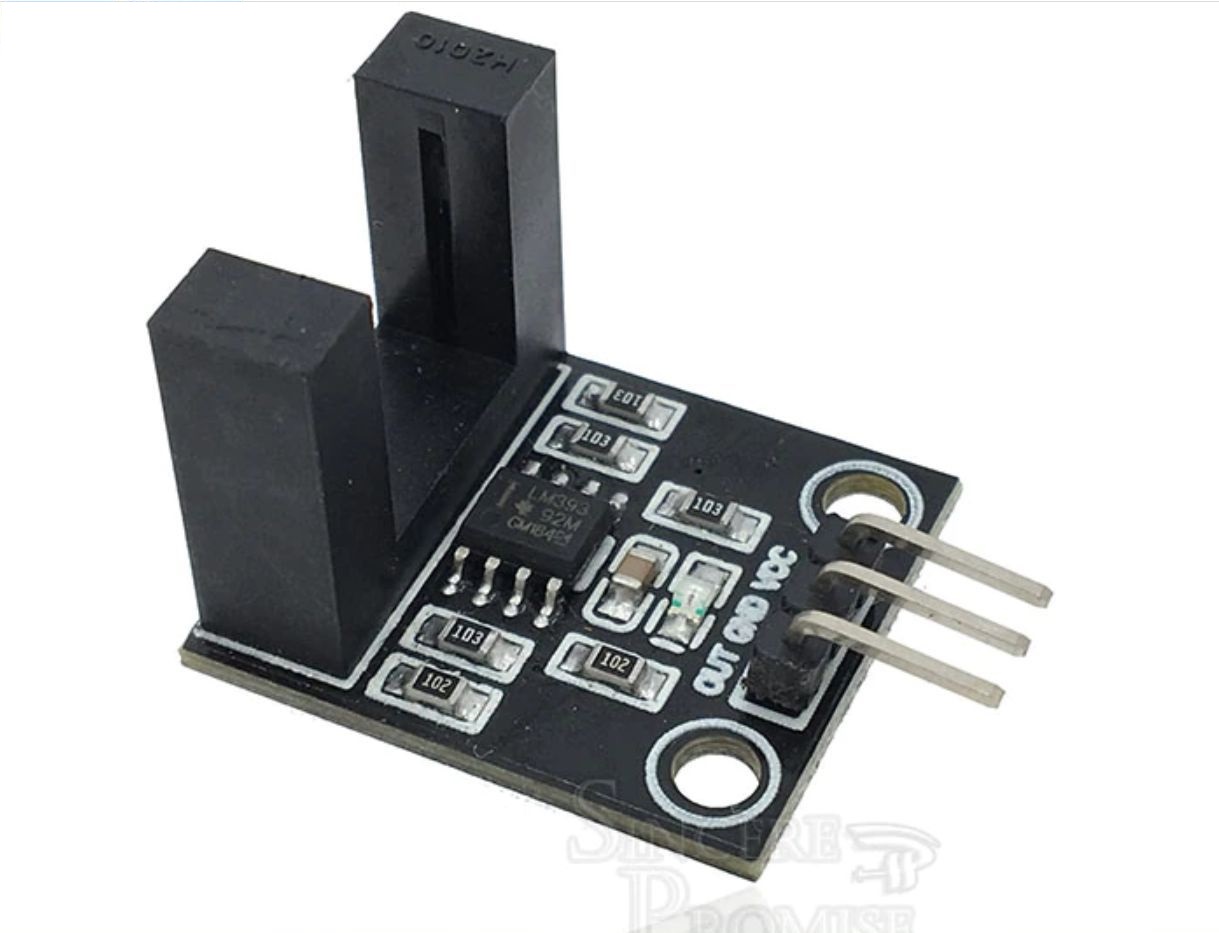

Спасибо за схему, но у меня не просто оптопара, на плате собрана схема, меня интересует как подключить именно мою плату.
http://forumupload.ru/uploads/0018/29/2a/2/t863116.jpg

26

К сожалению конкретно на ваш модуль я так и не нашёл схему.
Но многие производители собирают аналогичный датчик на м/с LM393 (компаратор).
Применение этой м/с обеспечивает более стабильную работу при высокой частоте следования импульсов, по этой причине производители называют прибор "счётчиком оборотов".
Из заявленных параметров - питание 3.3-5 В, допустимый ток нагрузки 15 мА. На выходе скорее всего напряжение питания.
Этот датчик можно подключать сразу внутри мыши, там есть необходимое напряжение питания (5 В от USB или PS/2).
В мышАх есть два варианта подключения кнопок - они подают на вход процессора "+" или "-".
Вам нужна мышь, микровыключатели которой подают "+" на контроллер.

Для понимания привожу две разные схемы (взяты на просторах Сети).

...Опять не мог загрузить файлы картинок - сайт пишет "Invalid token"...

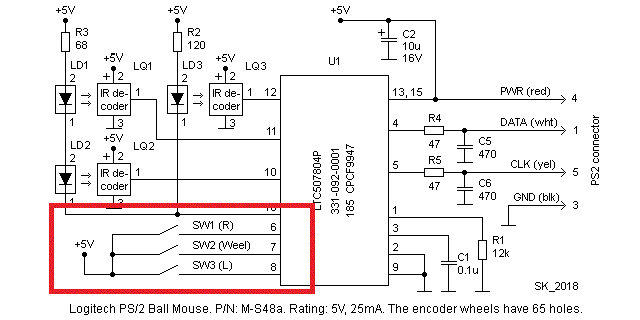

Схема с коммутацией "+"
https://forumupload.ru/uploads/0018/29/2a/173/t520240.png

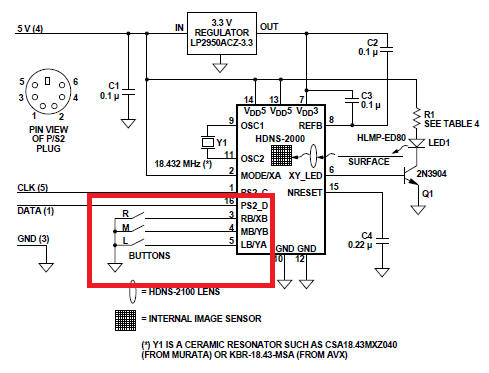

Схема с коммутацией "-"
https://forumupload.ru/uploads/0018/29/2a/173/t223387.png

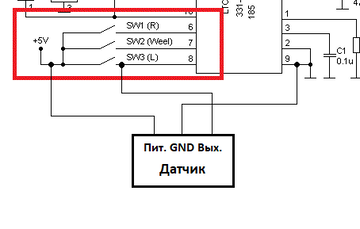

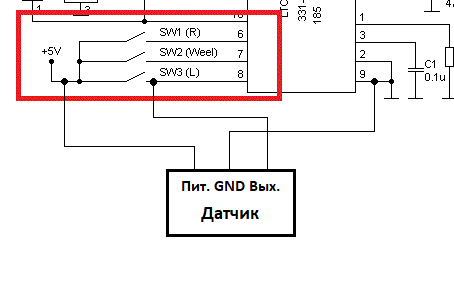

Предлагаю выполнить подключение так:
https://forumupload.ru/uploads/0018/29/2a/173/t445610.png

27

Georg
Спасибо, позже как дособеру механическую часть, буду экспериментировать с датчиком, пока только информацию собираю.

Georg написал(а):

...Опять не мог загрузить файлы картинок - сайт пишет "Invalid token"...

Бывает такое, я связывался с техподдержкой, это что-то у них на сервере.

28

Georg написал(а):

Предлагаю выполнить подключение так:

Расковырял дома все мышки, у всех на кнопках общий минус.

29

КПТ-36 написал(а):

Расковырял дома все мышки, у всех на кнопках общий минус.

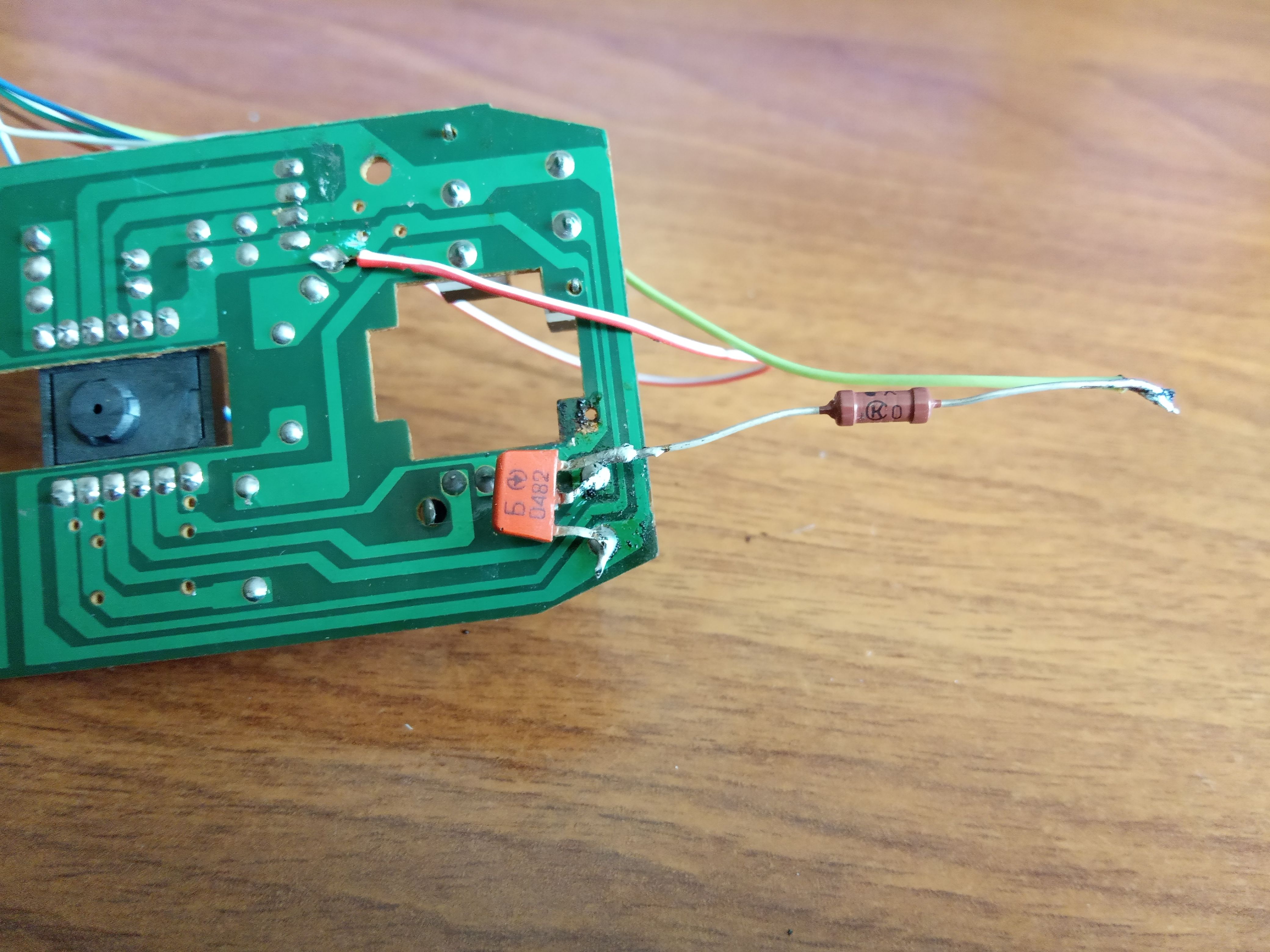

Нашёл выход из положения, чтобы не искать мышку с общим плюсом, параллельно кнопке поставил транзистор КТ-315, в цепь базы поставил резистор 1,5К, вроде бы работает, за не смытую канифоль сильно не пинайте, это только проба.
http://forumupload.ru/uploads/0018/29/2a/2/t319124.jpg

30

Закрепил плату мышки в проекторе, подключил к ней оптопару, проверил на компьютере, калькулятор считает клики, вроде бы всё работает, накликал примерно 2500 раз. Ещё установил блок питания на 5В для светодиода, теперь очередь установки светодиода.

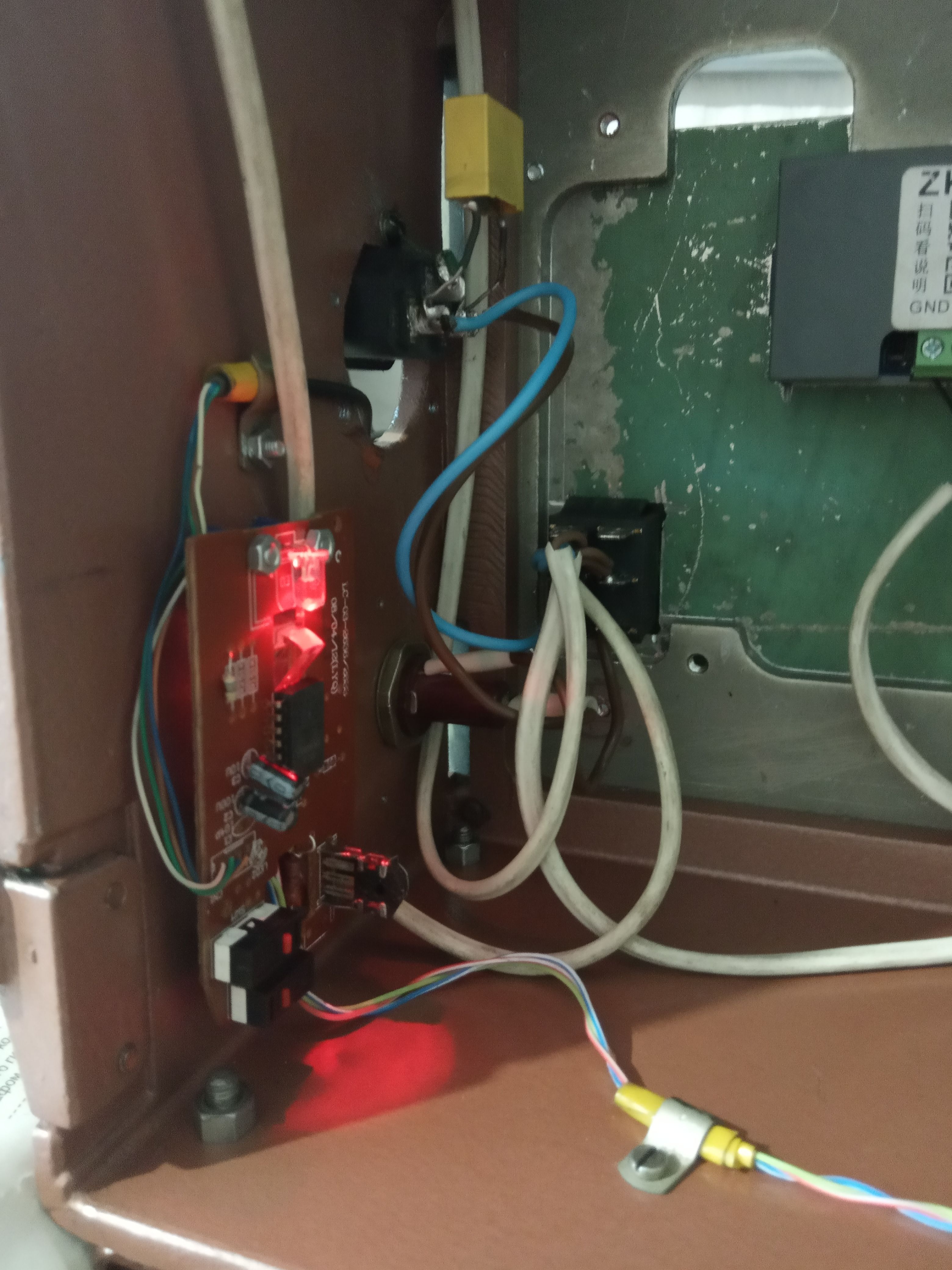

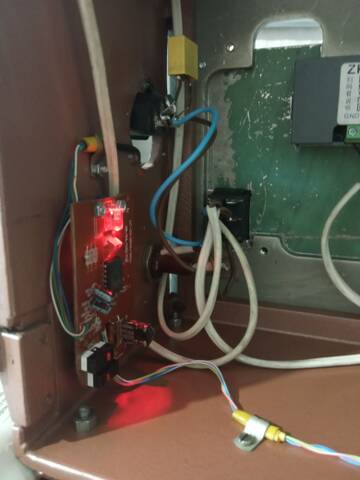

Плата мышки.
http://forumupload.ru/uploads/0018/29/2a/2/t643229.jpg

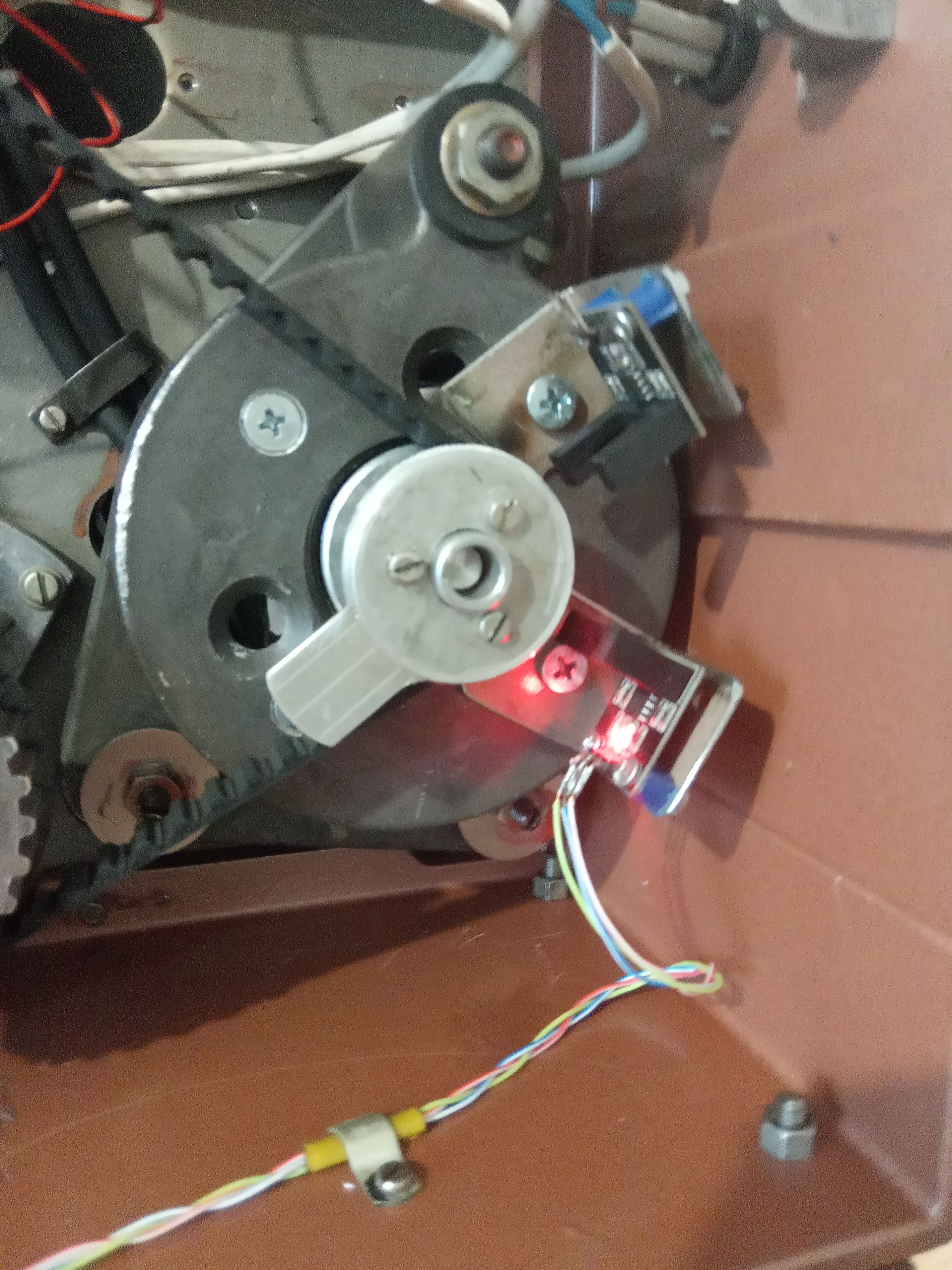

Оптопара.
http://forumupload.ru/uploads/0018/29/2a/2/t836091.jpg

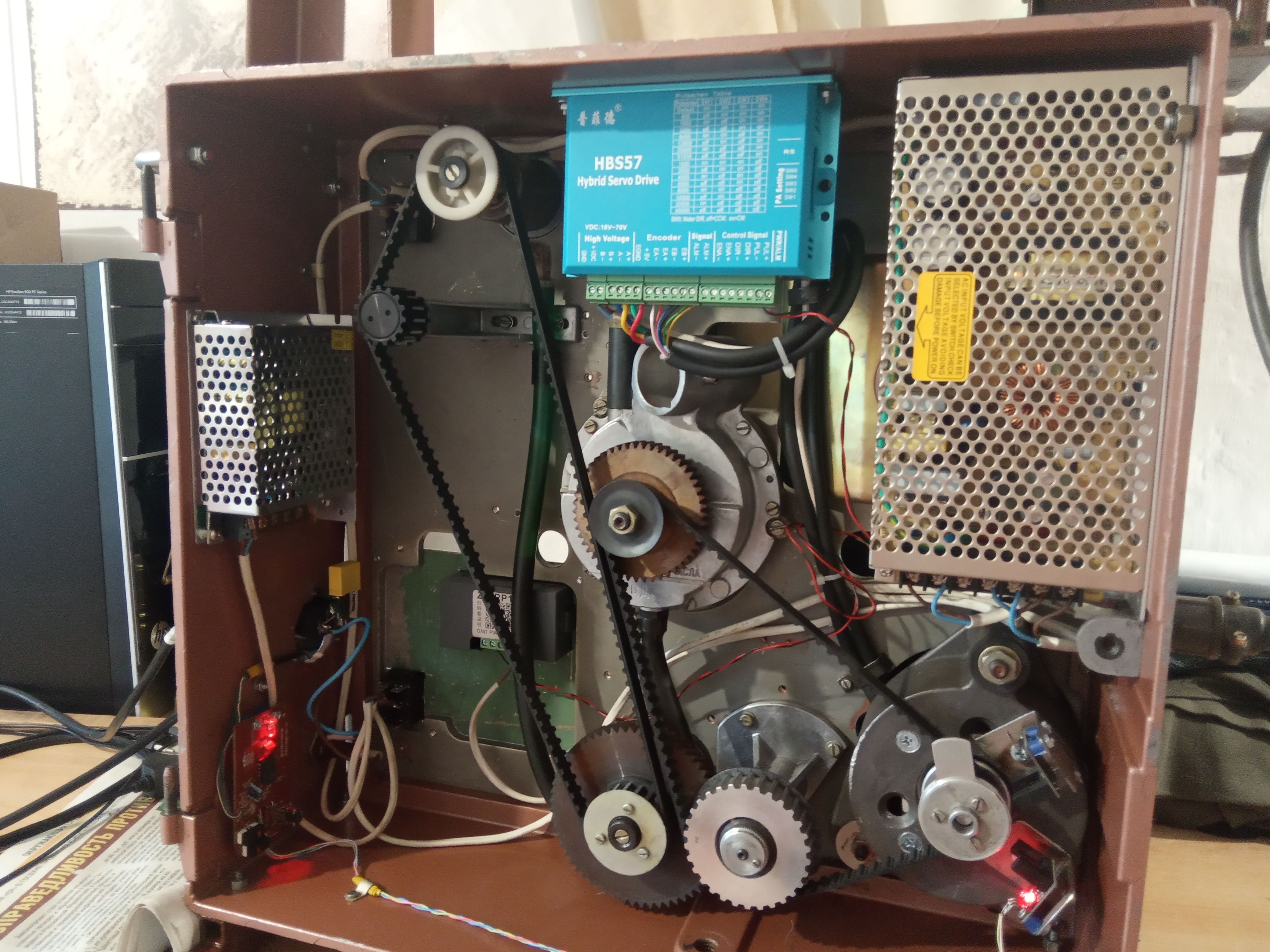

Над платой мышки установлен БП на 5В.
http://forumupload.ru/uploads/0018/29/2a/2/t833740.jpg

31

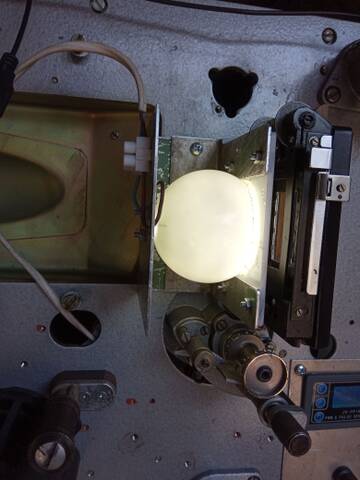

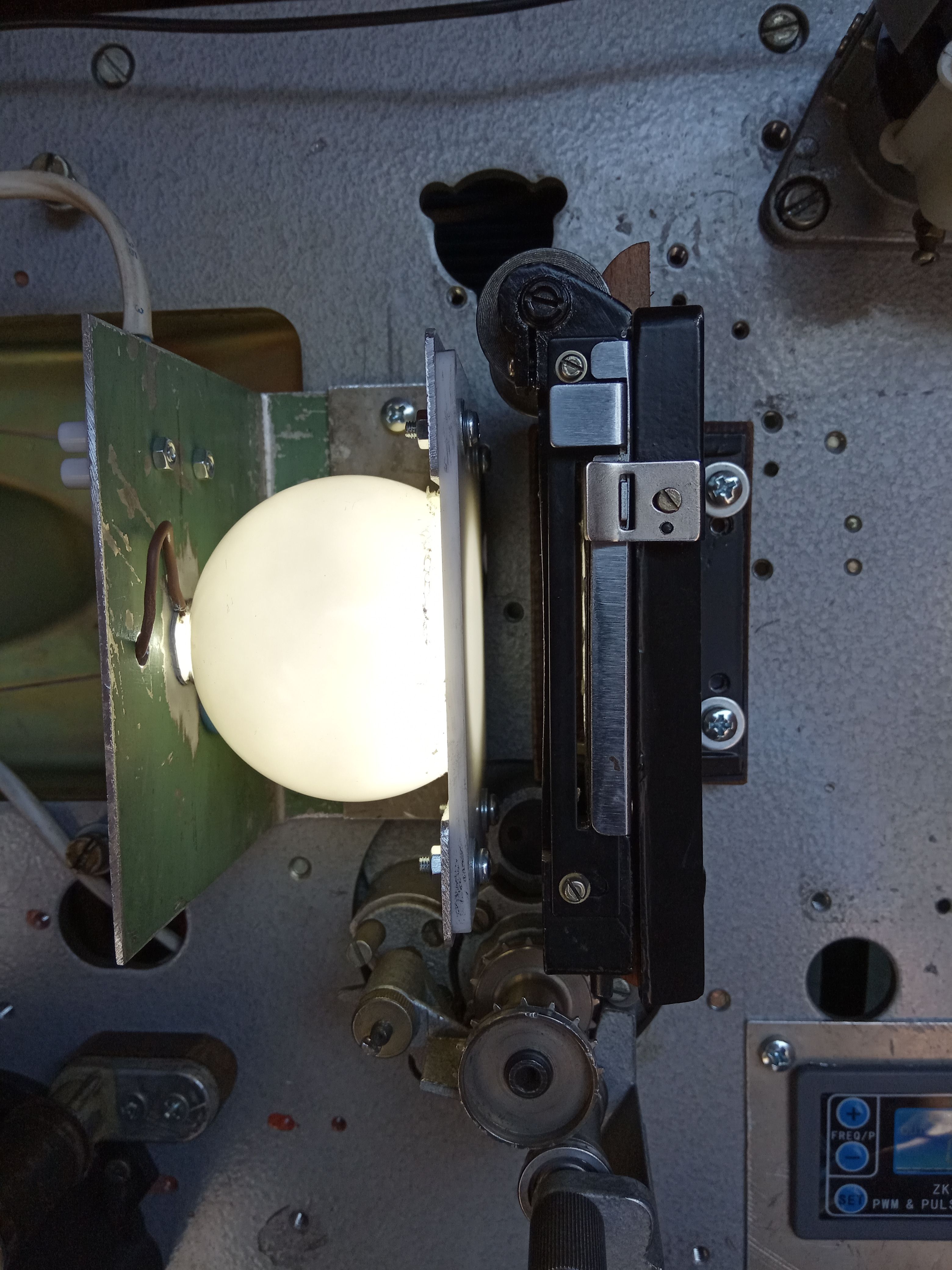

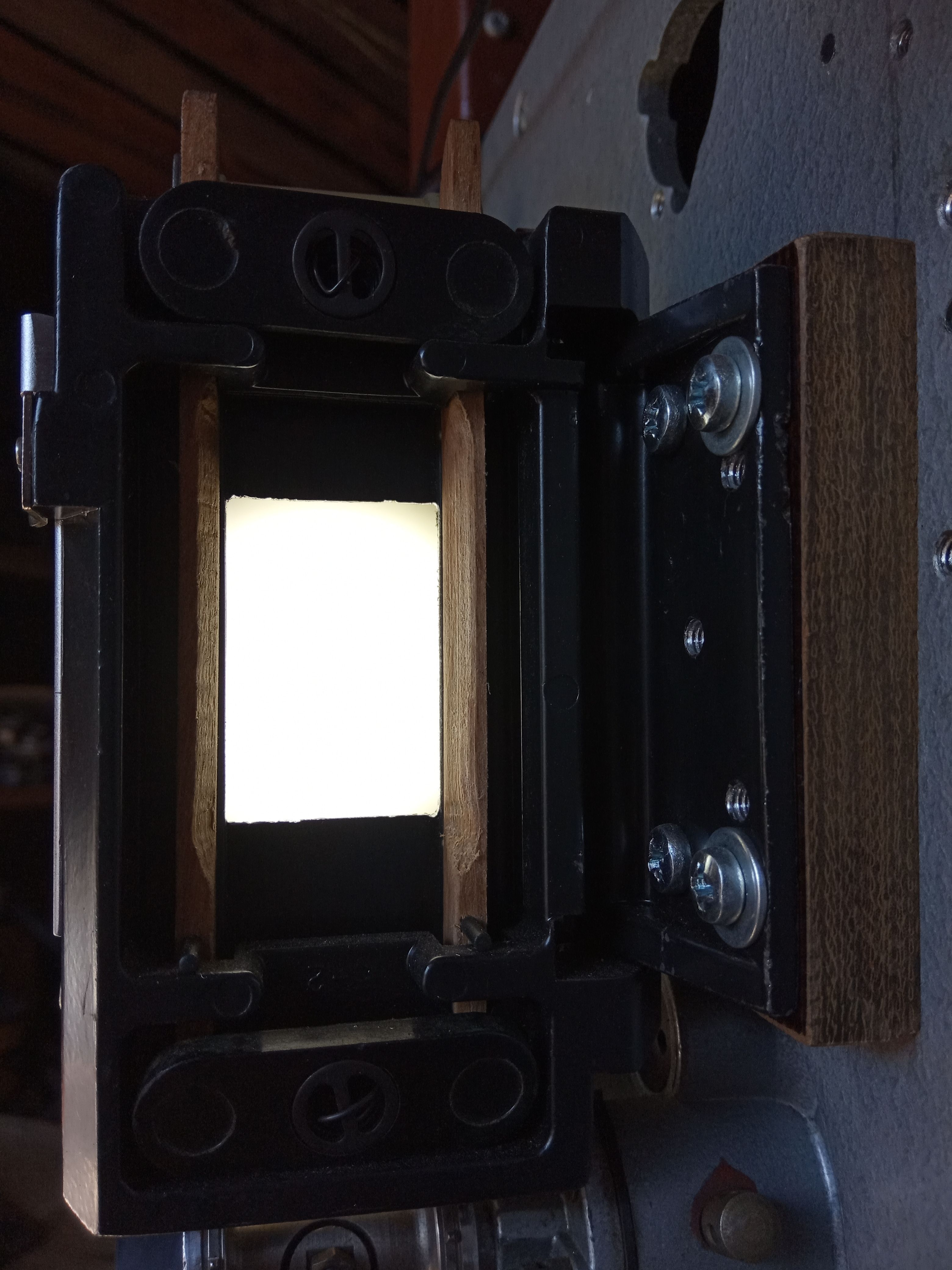

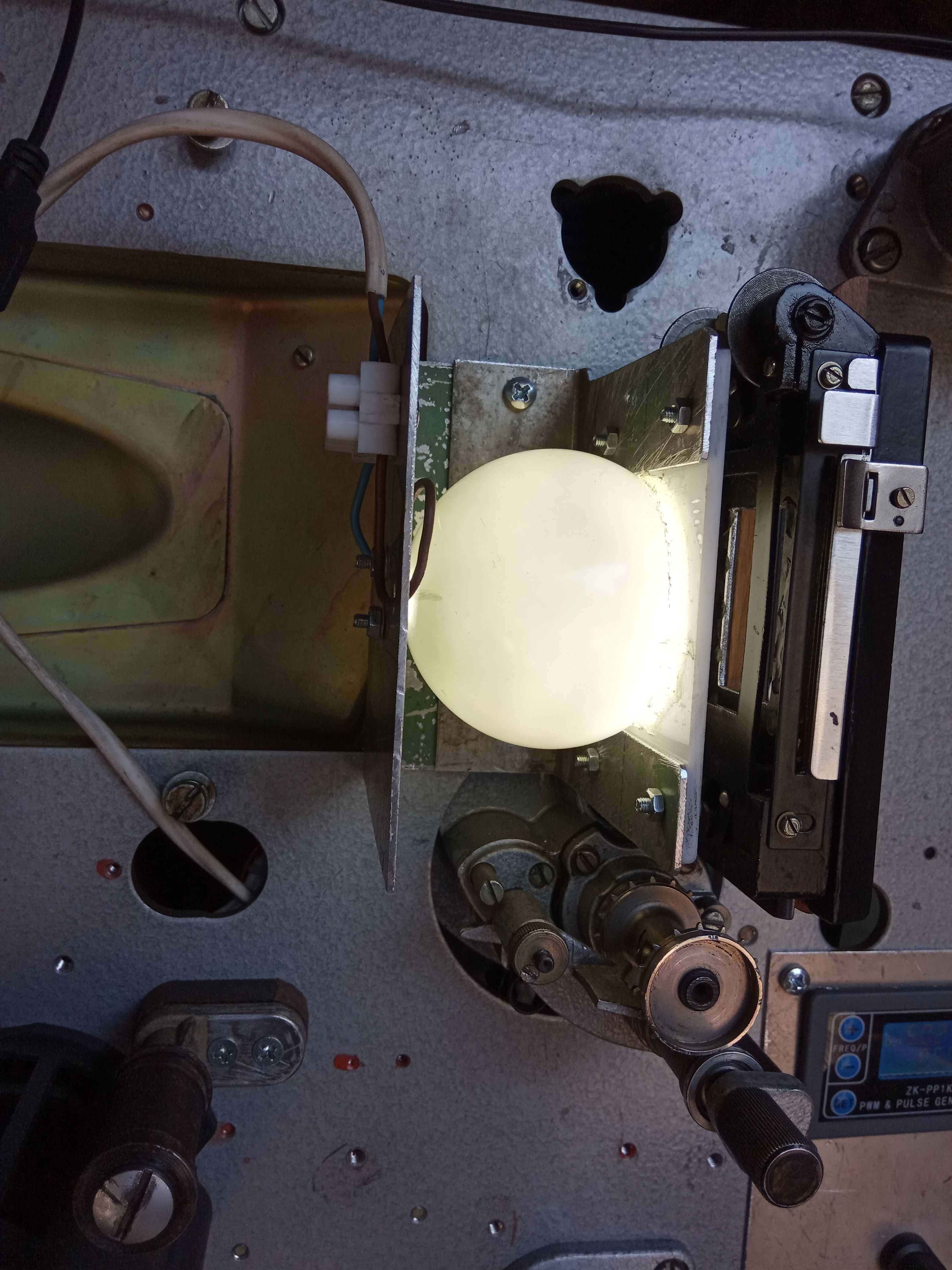

Добавлю фоток, приладил источник света, как будет светить пока не знаю.
http://forumupload.ru/uploads/0018/29/2a/2/t250579.jpg
http://forumupload.ru/uploads/0018/29/2a/2/t78328.jpg
http://forumupload.ru/uploads/0018/29/2a/2/t441992.jpg

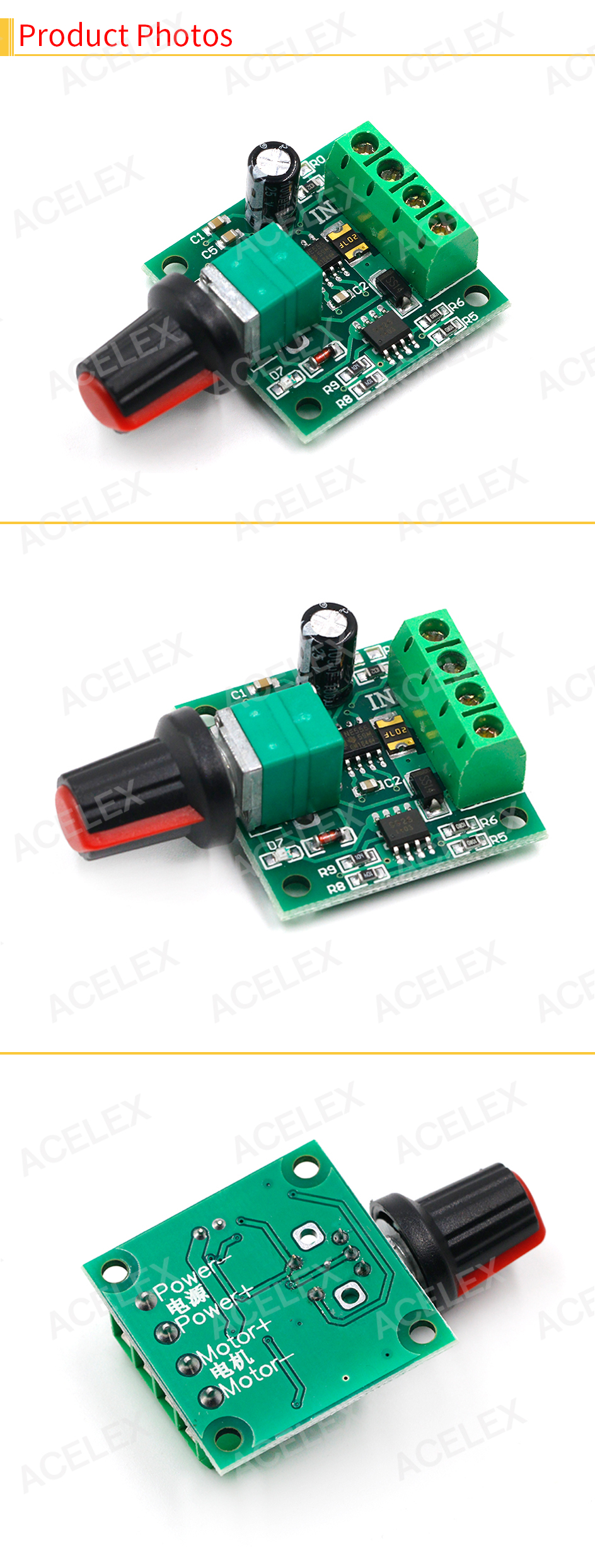

Светодиод хочу подключить через такой ШИМ регулятор.
http://forumupload.ru/uploads/0018/29/2a/2/t32851.jpg

32

КПТ-36 написал(а):

Светодиод хочу подключить через такой ШИМ регулятор.

Такой ШИМ-регулятор НЕ ГОДИТСЯ для питания светодиода.

Для питания светодиода необходима стабилизация тока

Какой светодиод планируете использовать?
Если обычный светодиод до 5-7 Вт, возьмите хотя бы такой:
http://aliexpress.ru/item/32880711859.html

Есть и преобразователи, питающиеся прямо от сети.

33

от ШИМ могут быть полосы на изображении, да и зачем вообще яркость регулировать, ее и так всегда мало

34

Duwakin, Huan-Carlos
Люди учатся на чужих ошибках, а я на своих, ШИМ уже куплен, буду посмотреть. Насчёт нехватки света, у меня на Радуге 3Вт светодиод, так там с избытком, а здесь 5Вт, надеюсь хватит. Насчёт полос, так это наверно от частоты ШИМ зависит, правда я не знаю какая частота на моём модуле.

35

Huan-Carlos написал(а):

от ШИМ могут быть полосы на изображении, да и зачем вообще яркость регулировать, ее и так всегда мало

Полосы будут, если частота ШИМ сопоставима с частотой сканирования. Если частота сотни кГц, то такого эффеета не должно быть в принципе.
Кроме того, можно минимизировать амплитуду пульсаций тока (как это делается во всех современных светодиодных драйверах). Тогда ШИМа заметно вообще не будет.

КПТ-36 написал(а):

Люди учатся на чужих ошибках, а я на своих, ШИМ уже куплен, буду посмотреть. Насчёт нехватки света, у меня на Радуге 3Вт светодиод, так там с избытком, а здесь 5Вт, надеюсь хватит. Насчёт полос, так это наверно от частоты ШИМ зависит, правда я не знаю какая частота на моём модуле.

Спалите светодиод нафиг.

http://duray.ru/database/stati/svetodio … shchestva/
см. п 15,16

=================================================================

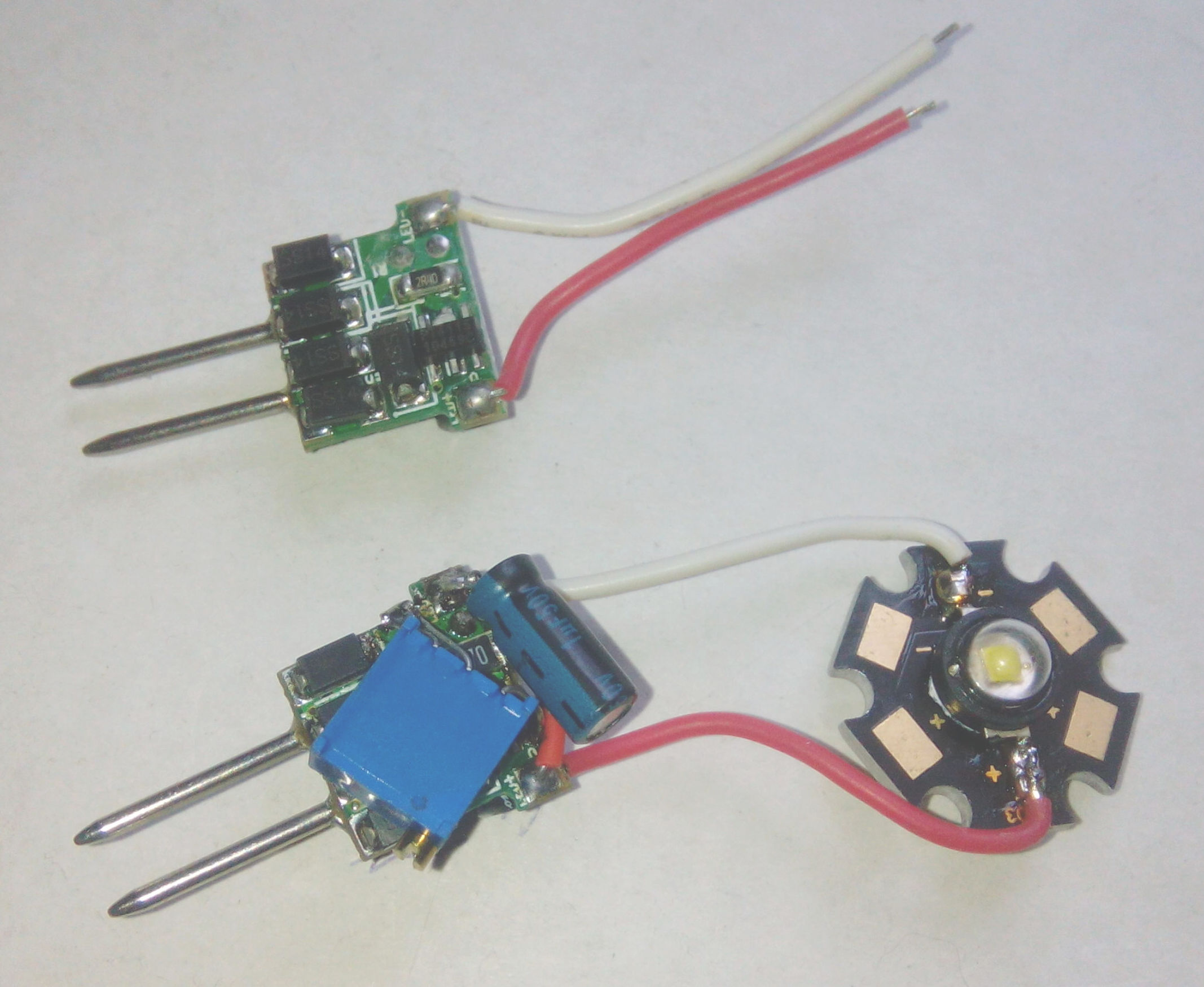

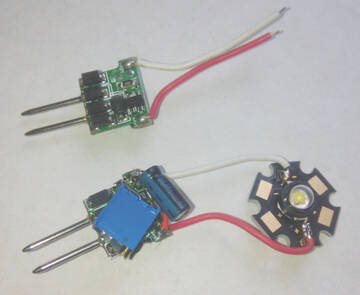

Вот например: это сделано для щелевого звукоблока. Светодиод 2Вт. Драйвер - ктиайский на базе м/с PT4115 от PowTech. Частота коммутации - до 1 МГц
Доработка свелась к следующему:
- подбору необходимого для данного светодиода номинала токового резистора;
- установке конденсатора для уменьшения пульсаций ШИМ,
- задействованию вход димминга с установкой подстроечного резистора для регулировки яркости.

Сверху - исходный (не доработанный) драйвер

http://forumupload.ru/uploads/0018/29/2a/112/t216511.jpg
Проблема была - приобрести такой (или аналогичный) драйвер. К сожалению китайцы почти никогда не указывают элементную базу.
Я попал на нужный с 4 раза. Благо, что было куда использовать весь проходняк.

PS: Для мощных матриц хочу поэкспериментировать с м/с HV9961 от Supertex. Драйвер требует внешнего полевого ключа. Имеет входы линейного и шим димминга - последний можно задействовать для реализации безобтюраторной оптической схемы.

Но, к сожалению, готовых плат нет - придётся колхозить самому.

Отредактировано Duwakin (28-08-2021 16:46:49)

36

Duwakin написал(а):

Спалите светодиод нафиг.

http://duray.ru/database/stati/svetodio … shchestva/
см. п 15,16

У меня перед ШИМ будет стоять стабилизатор напряжения, отрегулированный на номинальное рабочее напряжение светодиода, примерно 3,2В, ну а если и сгорит светодиод, думаю за 100 рублей не разорюсь, раз уж всё куплено, буду пробовать.

37

КПТ-36 написал(а):

У меня перед ШИМ будет стоять стабилизатор напряжения, отрегулированный на номинальное рабочее напряжение светодиода, примерно 3,2В,

Это не сильно поможет.

КПТ-36 написал(а):

ну а если и сгорит светодиод, думаю за 100 рублей не разорюсь, раз уж всё куплено, буду пробовать.

Так ведь жалко же птичку...

38

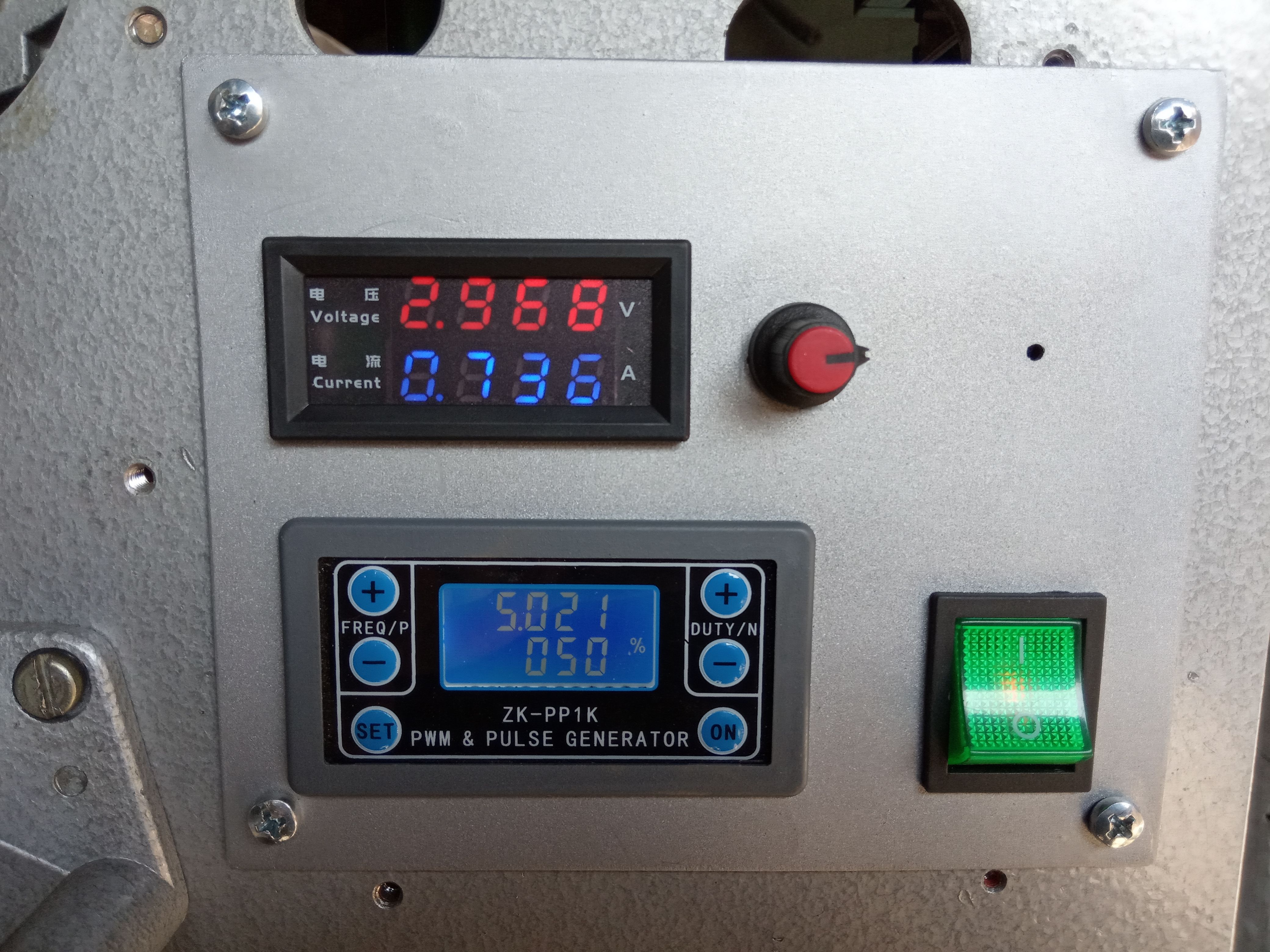

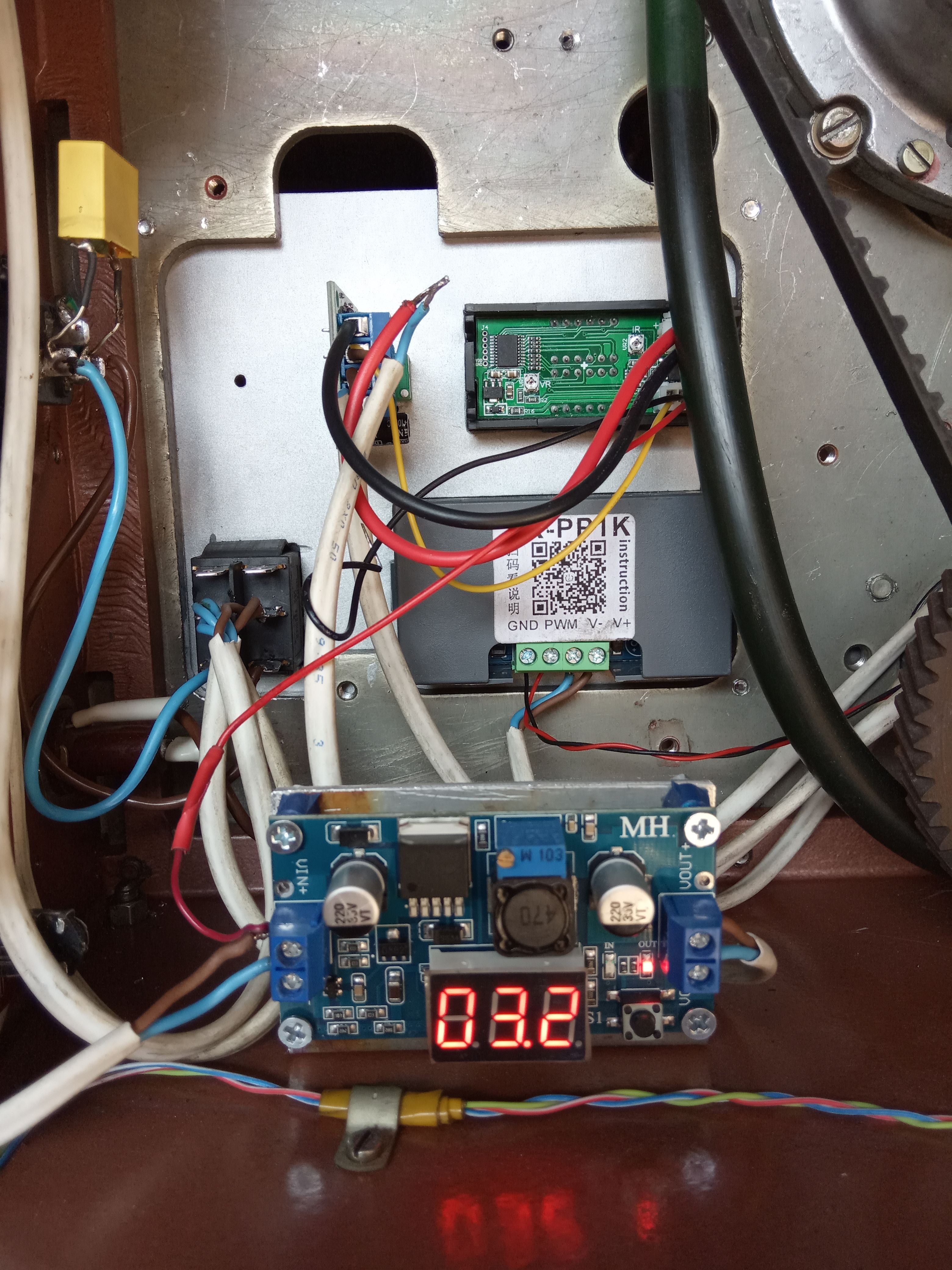

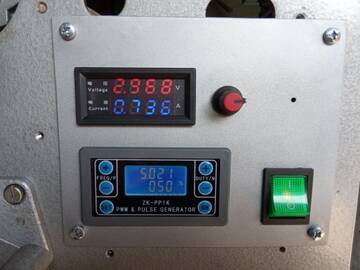

Маленько модернизировал панель управления.
http://forumupload.ru/uploads/0018/29/2a/2/t213122.jpg
http://forumupload.ru/uploads/0018/29/2a/2/t129039.jpg

39

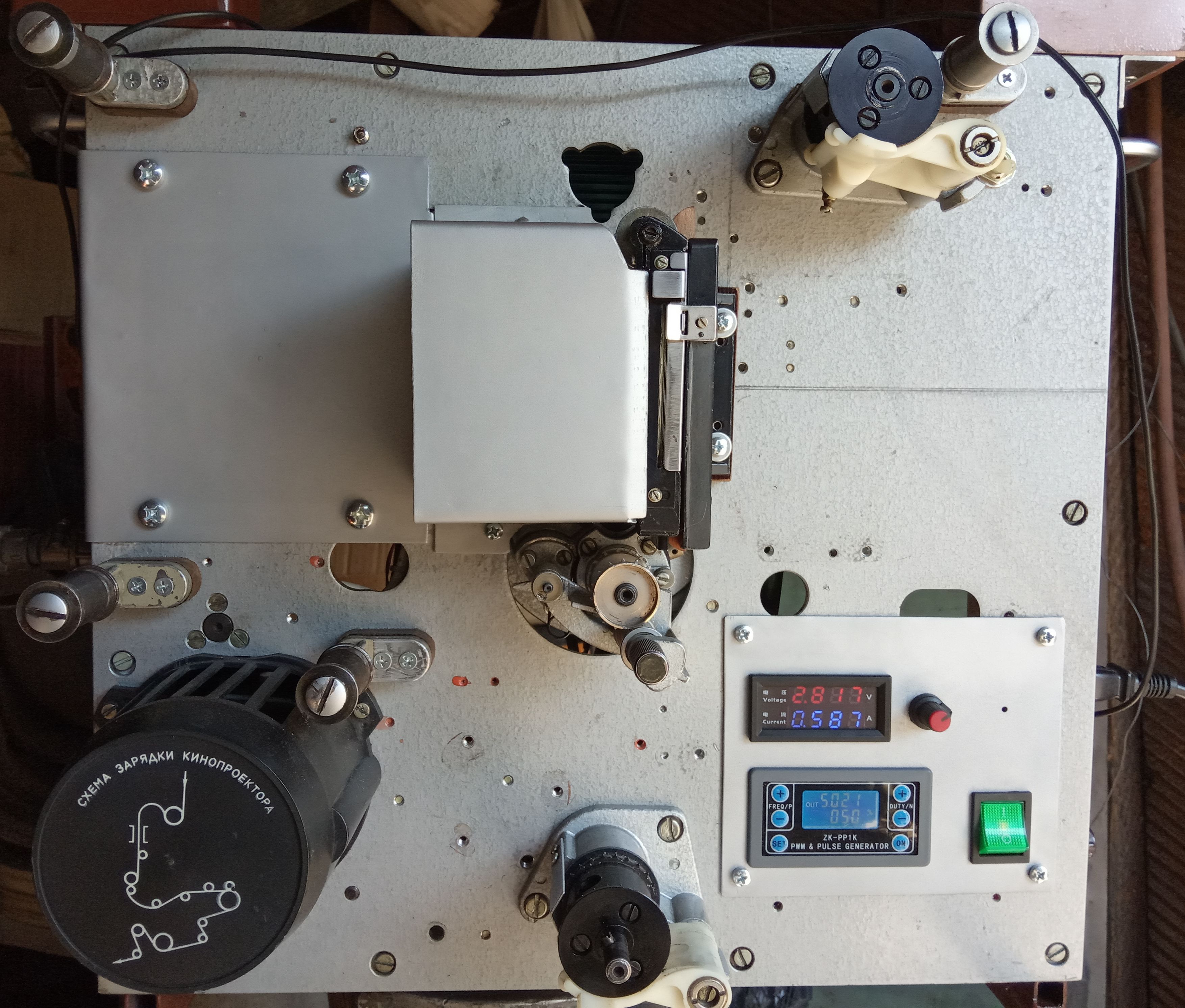

Сделал кожух на светодиод, внешний вид не очень получился 8-) , теперь камеру нужно как-то крепить, заказал линейную направляющею, поглядим что получится.
https://forumupload.ru/uploads/0018/29/2a/2/t750676.jpg

40

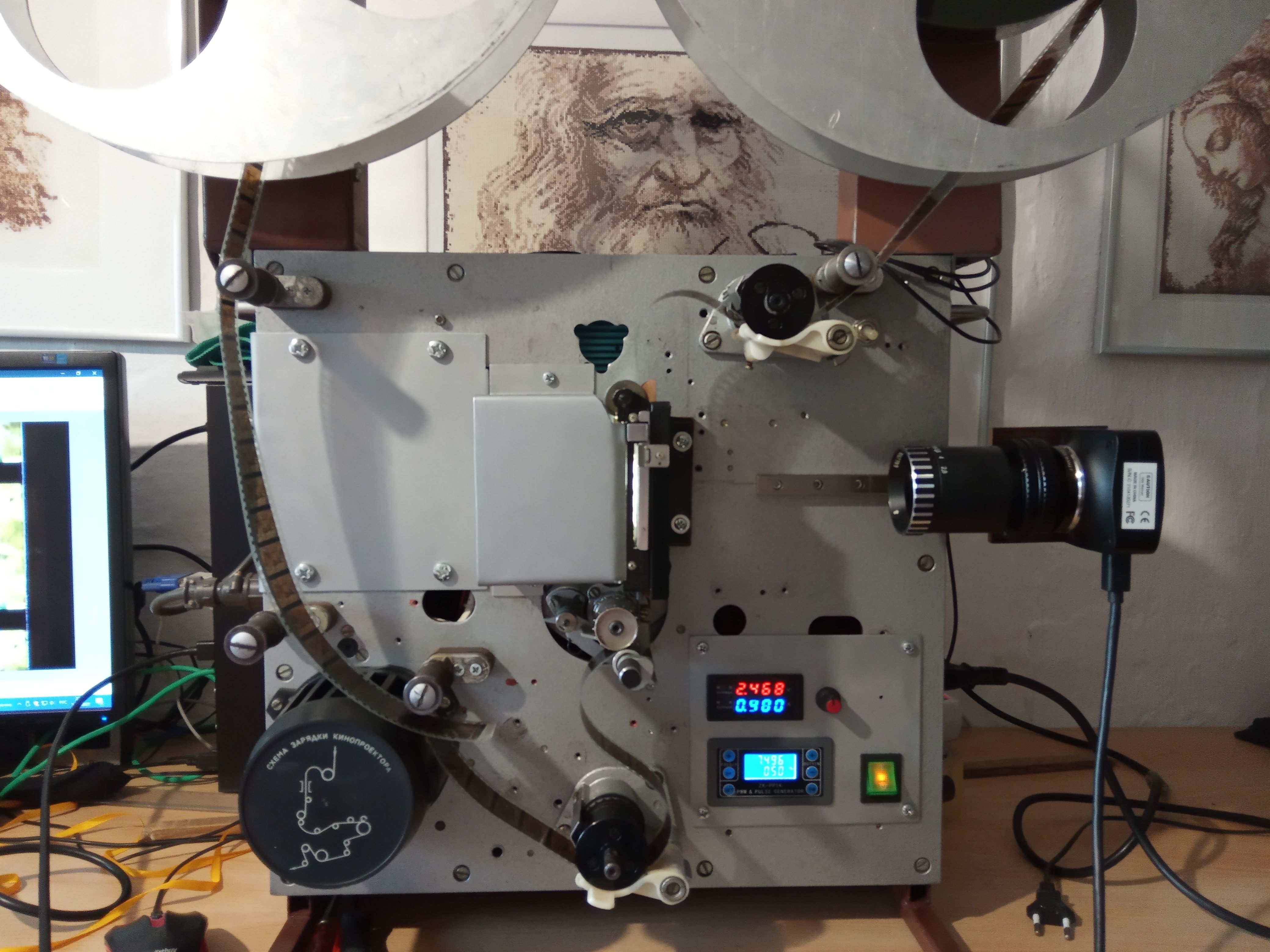

Для пробы "на соплях" закрепил направляющею с камерой.
http://forumupload.ru/uploads/0018/29/2a/2/t132647.jpg

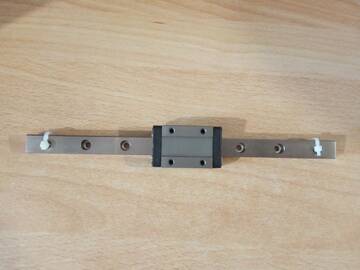

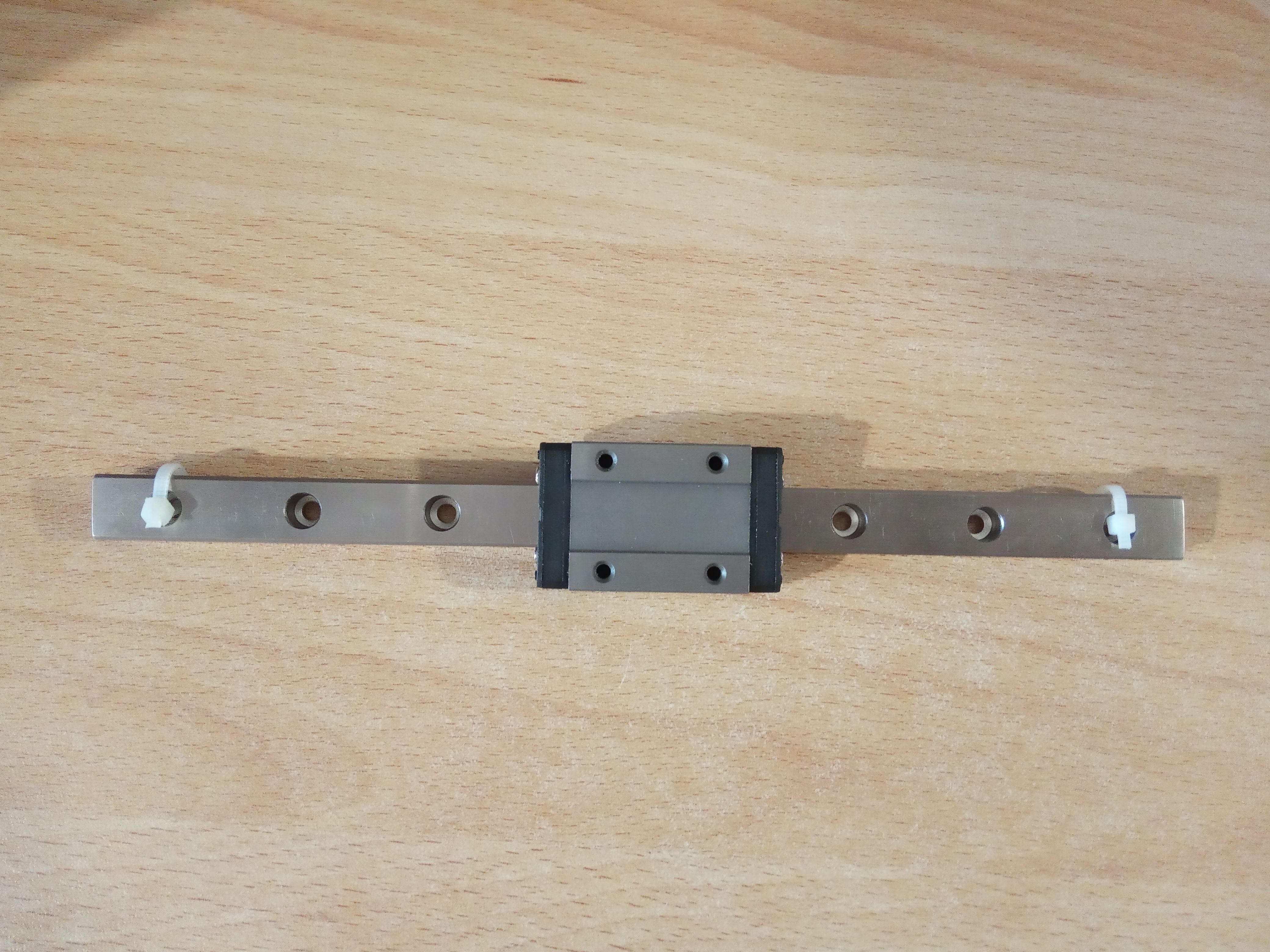

Сама направляющая.
http://forumupload.ru/uploads/0018/29/2a/2/t523588.jpg
