Тема называется модернизация, так ведь, так почему просто не поставить даухполюсный переключатель, на лампу и пред усилитель, и не нужно мудрить с микриком раз его нет в наличии, не велик труд перевести и переключить , что прям так много фильмов с магнитной фонограммой есть. Или аппарат восстанавливается до первоначального вида? Но тогда другое дело.
Украина-7. Модернизация
Сообщений 61 страница 80 из 101
Поделиться6227-12-2019 09:54:10
А вообще зачем отключать предварительный усилитель. Заводом то не предусмотрено. Отключается только лампа.
Отредактировано Виктор (27-12-2019 10:00:13)
Поделиться6327-12-2019 10:05:23
- Активный участник
- Откуда: Новочеркасск
- Зарегистрирован: 10-10-2019
- Приглашений: 5
- Сообщений: 780
- Пол: Мужской
- Возраст: 59 [1965-01-25]
- Провел на форуме:
18 дней 17 часов - Последний визит:
Сегодня 11:48:14
Виктор написал(а):
Тема называется модернизация, так ведь, так почему просто не поставить даухполюсный переключатель, на лампу и пред усилитель, и не нужно мудрить с микриком раз его нет в наличии, не велик труд перевести и переключить , что прям так много фильмов с магнитной фонограммой есть. Или аппарат восстанавливается до первоначального вида? Но тогда другое дело.
Переключатель - не есть хорошо. Хочу сохранить первозданный функционал и вид. И потом, зачем ставить дополнительный элемент управления, когда уже есть один. А так, получается дублирование.
Кроме того, я планирую встроить не только предварительный усилитель (ПУ), но и УМ. Может на начальной стадии придётся ограничится только ПУ. И коммутировать режим его работы Опт/Магн собираюсь с помощью того же микрика.
Поделиться6427-12-2019 18:40:03
Куда это все интересно влезет, и пред и УМ, или просто нет родного усилителя? Мне кажется и так все достаточно компактно , но как говорят дело принципа, твори, выдумывай, пробуй, сегодняшняя элементная база позволяет в принципе. Задумка вообще интересная.
Поделиться6529-12-2019 10:07:30
- Активный участник
- Откуда: Новочеркасск
- Зарегистрирован: 10-10-2019
- Приглашений: 5
- Сообщений: 780
- Пол: Мужской
- Возраст: 59 [1965-01-25]
- Провел на форуме:
18 дней 17 часов - Последний визит:
Сегодня 11:48:14
Виктор написал(а):
Куда это все интересно влезет, и пред и УМ, или просто нет родного усилителя? Мне кажется и так все достаточно компактно , но как говорят дело принципа, твори, выдумывай, пробуй, сегодняшняя элементная база позволяет в принципе. Задумка вообще интересная.
В головке за маховиком места достаточно, чтобы разместить интегральный УМ на какой-нибудь TDA-шке, радиатором будет сам корпус; а также пред на сдвоенном операционнике. Хуже всего с регуляторами громкости и тембра. Вот эти не знаю, куда впихивать.
Поделиться6630-12-2019 20:17:26
Duwakin
а что 6У34 или 6У40 хуже?
Поделиться6730-12-2019 21:48:53
- Активный участник
- Откуда: Новочеркасск
- Зарегистрирован: 10-10-2019
- Приглашений: 5
- Сообщений: 780
- Пол: Мужской
- Возраст: 59 [1965-01-25]
- Провел на форуме:
18 дней 17 часов - Последний визит:
Сегодня 11:48:14
tml1984 написал(а):
Duwakin
а что 6У34 или 6У40 хуже?
Отвечу одним словом - ДА
Кроме того, речь идёт об уменьшении массы, объёма и сложности разворачивания.
Поделиться6831-12-2019 04:07:04
Ну а блок питания как ни крути все равно придётся родной оставить, отдельный.
Поделиться6931-12-2019 10:05:36
- Активный участник
- Откуда: Новочеркасск
- Зарегистрирован: 10-10-2019
- Приглашений: 5
- Сообщений: 780
- Пол: Мужской
- Возраст: 59 [1965-01-25]
- Провел на форуме:
18 дней 17 часов - Последний визит:
Сегодня 11:48:14
Виктор написал(а):
Ну а блок питания как ни крути все равно придётся родной оставить, отдельный.
А вот как раз - таки и нет. Двигатель на 220 В, светодиодную матрицу питать через преобразователь, который должен быть с ней рядом. Размещается всё это в фонаре - конденсор выкидывается. Для питания низковольтных цепей - импульсник, который легко помещается сзади. См. мои предыдущие посты. Там я расписал основные моменты.
Даже на нулевом этапе, после восстановления с родной лампой, для её питания буду использовать компактный импульсник, а не огромную тяжёлую железную дуру (которой у меня, кстати, и нет - иначе б меня точно бы вышвырнули вместе с этим железом)
Так, что - КУ!
Поделиться7031-12-2019 14:27:16
Импульсные питальники зло.
Поделиться7131-12-2019 23:35:22
- Активный участник
- Откуда: Новочеркасск
- Зарегистрирован: 10-10-2019
- Приглашений: 5
- Сообщений: 780
- Пол: Мужской
- Возраст: 59 [1965-01-25]
- Провел на форуме:
18 дней 17 часов - Последний визит:
Сегодня 11:48:14
tml1984 написал(а):
Импульсные питальники зло.
Это почему же?
Поделиться7202-01-2020 21:26:27
- Активный участник
- Откуда: Новочеркасск
- Зарегистрирован: 10-10-2019
- Приглашений: 5
- Сообщений: 780
- Пол: Мужской
- Возраст: 59 [1965-01-25]
- Провел на форуме:
18 дней 17 часов - Последний визит:
Сегодня 11:48:14
Поздравьте. Сегодня в первый раз закрутил механизм. Образовалось свободное время, которое прошло с огромной пользой.
Теперь по-порядку: собрал из двух проекторов один. Фонарь с приводом и подставку взял от проектора более новой модификации. Там двигатель на 220 В. Также технически и косметически получше. Головку поставил от более старой. Там механизм, на мой взгляд, лучше: работает тише, люфтов нет, грейфер трёхзубый, присутствуем магнитная головка, и т.п. В таком ключе, вобщем...
Подшаманил электрическую часть: Всё приаккуратил, заменил все подозрительные провода, протянул в головочную часть виесто имеющихся 4 фторопластовых провода: общ, +15В, +4В питание читающей лампы (отключаемое), команда проекция (+15в подаётся только в режиме "Проекция"). Не мешало бы ещё пакетник перебрать - но это уже потом.
Оказалось, что самое сложное при разборке - это снять блок конденсаторов двигателя. Чтобы открутить хомут, стягивающий оные, надо снять головку. Вилы, короче.
Единственное, что смущает - поскрипывающее шкреготание наматывателя с периодичностью в оборот приёмного вала. Источник пока не обнаружил. Разобрал, просмотрел всё - вроде бы проблем не вижу... А тем не менее, шкреготит, зараза...

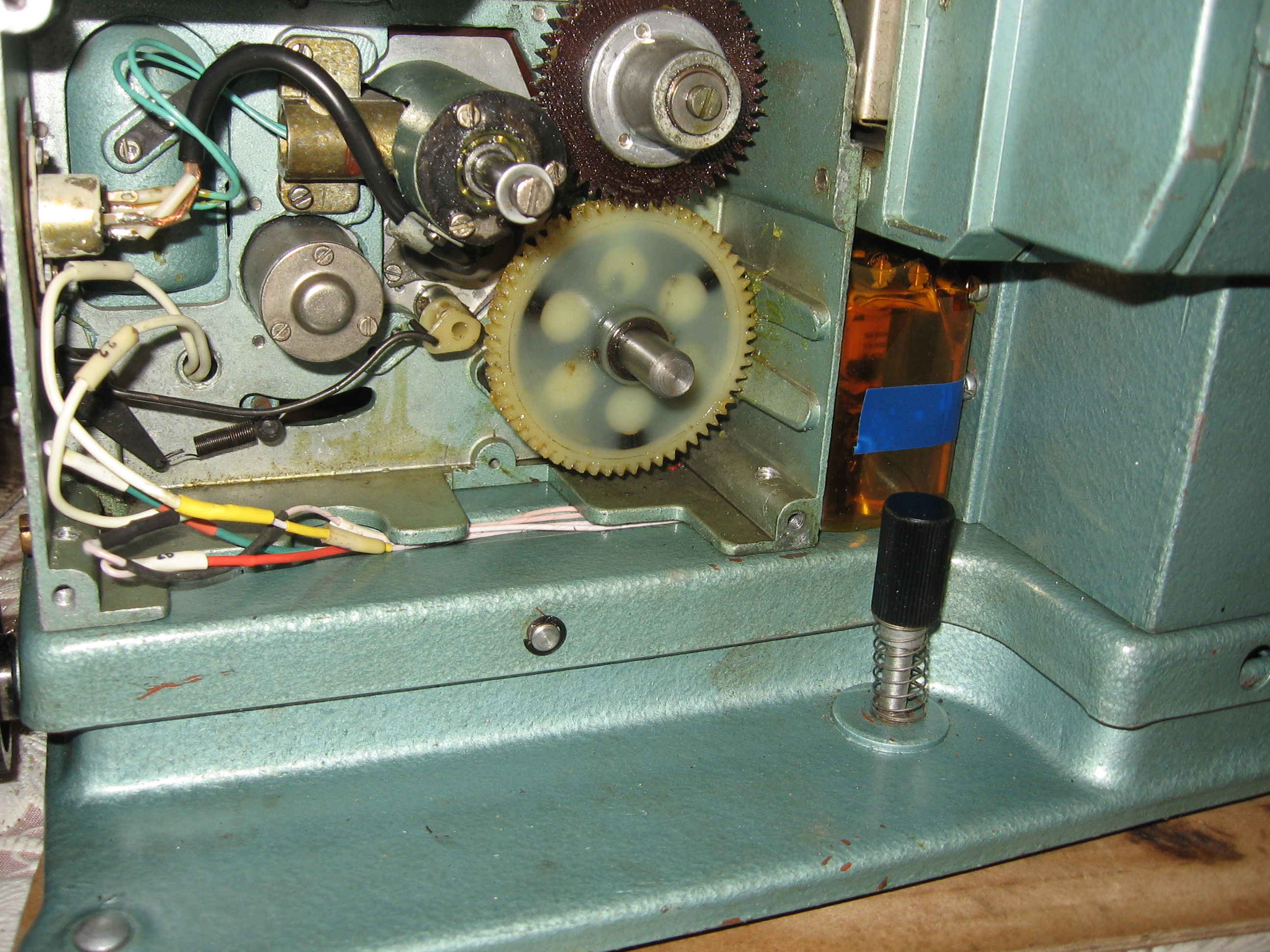

После перестановки головки нашёл местечко, куда поместить блок питания =15В/1,5А (фото). Как раз вошёл. Тютелька в тютельку. я его обернул полиамидной плёнкой и просто вложил, на халяву, так сказать. Осталось крышечку приколхозить. Опять же, при таком решении доступ к нему получается очень лёгкий, если вдруг потребуется ремонт. Теперь у меня и читающая лампочка засветилась. Процесс идёт понемногу...
PS: у кого- нибудь есть лишний узел микорвыключателя коммутации питания читающей лампы (режим О/М), поделитесь, плз. А то я ничего подходящего не нашёл
Поделиться7308-02-2020 19:03:32
- Активный участник
- Откуда: Новочеркасск
- Зарегистрирован: 10-10-2019
- Приглашений: 5
- Сообщений: 780
- Пол: Мужской
- Возраст: 59 [1965-01-25]
- Провел на форуме:
18 дней 17 часов - Последний визит:
Сегодня 11:48:14
Заказал на Али:
Матрица (выбрал 100Вт холодного света)
Линза (выбрал 60 град.) Плюнул на колхоз и заказал серийную с креплением. Благо стОит недорого.
Преобразователь Решил разориться на дорогой - продал объектив, чуток денег появилось.
Первые 2 позиции уже пришли. Успели отправить до всей этой чехарды с китайским НГ и прочим...
Преобразователь застрял - ещё даже не отправили.
Матрицу и линзу прикрутил на радиатор. А испытать не на чем. Даже на работе такого БП нет (3А ток прим. 35В напряжение со стабилизацией тока).
Поделиться7410-02-2020 20:13:11
- Активный участник
- Откуда: Новочеркасск
- Зарегистрирован: 10-10-2019
- Приглашений: 5
- Сообщений: 780
- Пол: Мужской
- Возраст: 59 [1965-01-25]
- Провел на форуме:
18 дней 17 часов - Последний визит:
Сегодня 11:48:14
Дурацкий вопрос.
Никто не пробовал прикрутить к Украине объектив с ПФ (он же ZOOM) от фотокамеры?
Или ещё от чего нибудь?
Или где-то есть специализированные зумы для 16мм проекторов?
На зарубежных проекторах, смотрю, везде зумы. А мы чем хуже?
Поделиться7515-02-2020 08:33:06
- Активный участник
- Откуда: Новочеркасск
- Зарегистрирован: 10-10-2019
- Приглашений: 5
- Сообщений: 780
- Пол: Мужской
- Возраст: 59 [1965-01-25]
- Провел на форуме:
18 дней 17 часов - Последний визит:
Сегодня 11:48:14
Интересный вариант 5-ки. Таких раньше не виде - звукоблок, похоже, уже "семёрочный: "П16П1 на Авито по спекулятивной цене
Ну, продавец, конечно, заломил - долго он её продавать будет. Но это уже другой вопрос.
Поделиться7615-02-2020 10:21:31
Duwakin написал(а):
Интересный вариант 5-ки. Таких раньше не виде - звукоблок, похоже, уже "семёрочный: "П16П1 на Авито по спекулятивной цене
Ну, продавец, конечно, заломил - долго он её продавать будет. Но это уже другой вопрос.
Кстати, звукоблок никакой не семёрочный. Просто в данной комплектации пятёрки отсутствует магнитная головка.
Поделиться7715-02-2020 14:10:52
- Активный участник
- Откуда: Новочеркасск
- Зарегистрирован: 10-10-2019
- Приглашений: 5
- Сообщений: 780
- Пол: Мужской
- Возраст: 59 [1965-01-25]
- Провел на форуме:
18 дней 17 часов - Последний визит:
Сегодня 11:48:14
vas написал(а):
Кстати, звукоблок никакой не семёрочный. Просто в данной комплектации пятёрки отсутствует магнитная головка.
Посмотрите на крышку - она усечённая снизу, значил лампа стоит горизонтально, однозначно. Отсюда следует, что микрообъектив - щелевой. Поправьте, если это не так.
Поделиться7815-02-2020 22:07:42
Duwakin написал(а):
Посмотрите на крышку - она усечённая снизу, значил лампа стоит горизонтально, однозначно. Отсюда следует, что микрообъектив - щелевой. Поправьте, если это не так.
Да ничего подобного, там просто снизу подложена белая бумаженция. И щелевой микрообъектив, и звуковая лампа 6 в 30 вт, стали применяться только в конструкции 7-й модели Украины. Во всех же 5-х моделях использовалась исключительно традиционная звуковая оптика и лампа 4 на 3...
Поделиться7916-02-2020 10:04:34
- Активный участник
- Откуда: Новочеркасск
- Зарегистрирован: 10-10-2019
- Приглашений: 5
- Сообщений: 780
- Пол: Мужской
- Возраст: 59 [1965-01-25]
- Провел на форуме:
18 дней 17 часов - Последний визит:
Сегодня 11:48:14
vas написал(а):
Да ничего подобного, там просто снизу подложена белая бумаженция. И щелевой микрообъектив, и звуковая лампа 6 в 30 вт, стали применяться только в конструкции 7-й модели Украины. Во всех же 5-х моделях использовалась исключительно традиционная звуковая оптика и лампа 4 на 3...
Всё, разглядел. бумаженцию. Думал очередная переходная модель, как это было с Украиной-4-II
Вопрос закрыт.
Не по теме: У кого есть длиннофокусник (65мм). Меняю на 35-й. Да, и щелевой микрообъектив тоже актуален.
Отредактировано Duwakin (16-02-2020 10:18:41)
Поделиться8016-02-2020 11:10:26
- Активный участник
- Откуда: Петрозаводск
- Зарегистрирован: 17-08-2017
- Приглашений: 0
- Сообщений: 75
- Пол: Мужской
- Провел на форуме:
2 дня 8 часов - Последний визит:
17-12-2023 11:59:52
Duwakin написал(а):
vas написал(а):
Не по теме: У кого есть длиннофокусник (65мм). Меняю на 35-й. Да, и щелевой микрообъектив тоже актуален.Отредактировано Duwakin (Сегодня 10:18:41)
Подпись автора
С уважением, Александр Владимирович.
* Origin: Котище огромно, ушасто, пушисто, глазасто, зубасто, колючелапо и мявай. (2:5061/44.67)
Да, сложно найти объективы 35 и 65. Еле нашёл тогда для дома 35-й и 65-й для работы (был длинный зал.). Причём 65-й легко поменяли на 50-й в фильмотеке.
Удачи в поиске.
С Уважением, Марк.
