Переделка кинопроектора СК-1000К для прямой оцифровки.

Сообщений 21 страница 40 из 83

21

На лампочку поставил конденсатор, мерцания на экране практически глазом не заметны, вот только как будет работать стабилизатор в лампочке не знаю пока, лампочка стала медленно разгораться и слабее светить. Возможно с другой лампочкой мерцаний бы не было, но уж больно мне понравился корпус у этой лампочки, компактный стоит в плотную к обтюратору.
http://s7.uploads.ru/t/2cTia.jpg

Ещё поставил молочное стекло, чтобы приглушить свет от лампочки, как будет снимать не знаю, пока нет возможности проверить, чтобы поставить стекло всё-таки пришлось убрать световую заслонку.
http://s7.uploads.ru/t/i4VTm.jpg

Ещё из досок скрутил подставку под камеру.
http://sh.uploads.ru/t/ARSCQ.jpg

22

Стекло придется убрать, туда будет налипать пыль с поверхность фильмокопий. И пыль эта будет находиться в фокусе камеры, на экране телевизора выглядит это ужасно. "Плавали, знаем!"(с).  :'(

23

Про грязь на стекле подумал, но к сожалению "горького" опыта нет, решил проверить как будет.

24

Забросил работу над проектом, так сложилось, что совсем нет времени.

Старьёвщик написал(а):

Стекло придется убрать, туда будет налипать пыль с поверхность фильмокопий.

Вчера немножко уделил время, переделал стекло, не стал испытывать судьбу, ждать пока пыль налипнет, стекло поставил двойное.
http://sg.uploads.ru/t/3cE1z.jpg
http://sh.uploads.ru/t/z4q5k.jpg

Сделал очередной захват, вырезка из киножурнала "Сибирь на экране". За звук прошу не пинать, ещё не занимался, чтобы отдельно писать.

Исходник

25

Пересвет всё портит. А так всё ОК. С камеры миниДВ большего и не вытянуть. Я обычно добавляю ещё слой матового пластика.

Отредактировано dan74 (10-08-2018 20:08:06)

26

Похоже что на плёнке ролик с пересветом, позже посмотрю, вот нашёл экранку снятую года три назад на FHD камеру, так там местами тоже пересвет виден.
Кукольный театр (экранка)

27

Как уже писал в другой теме приобрёл я Sony DCR-VX2100E.
http://s3.uploads.ru/t/PunQO.jpg
http://sg.uploads.ru/t/bzYua.jpg
http://s8.uploads.ru/t/kE3nK.jpg
http://sg.uploads.ru/t/3L8Ym.jpg

Вот пробная оцифровка на Сони.

28

КПТ-36
Резкость у камеры  Sony DCR-VX2100E конечно зачётная, обратите внимание на спинку дивана.И зерно видно,в динамике для такого разрешения вообще отлично. Думаю тоже такую купить, но ценник... Снимали объектив в объектив, а без 120 объектива камера фокусируется в полный кадр??
http://s9.uploads.ru/t/YylsU.jpg

29

dan74 написал(а):

Снимали объектив в объектив, а без 120 объектива камера фокусируется в полный кадр??

Да снимал объектив в объектив, без объектива на 120мм камера не фокусируется, на коротком фокусе возможно сфокусируется, но там весь проектор будет в кадре.

30

В данную тему сообщения перенесены с этой темы.

31

Очередной раз убеждаюсь "Дурная голова не даёт рукам покоя"

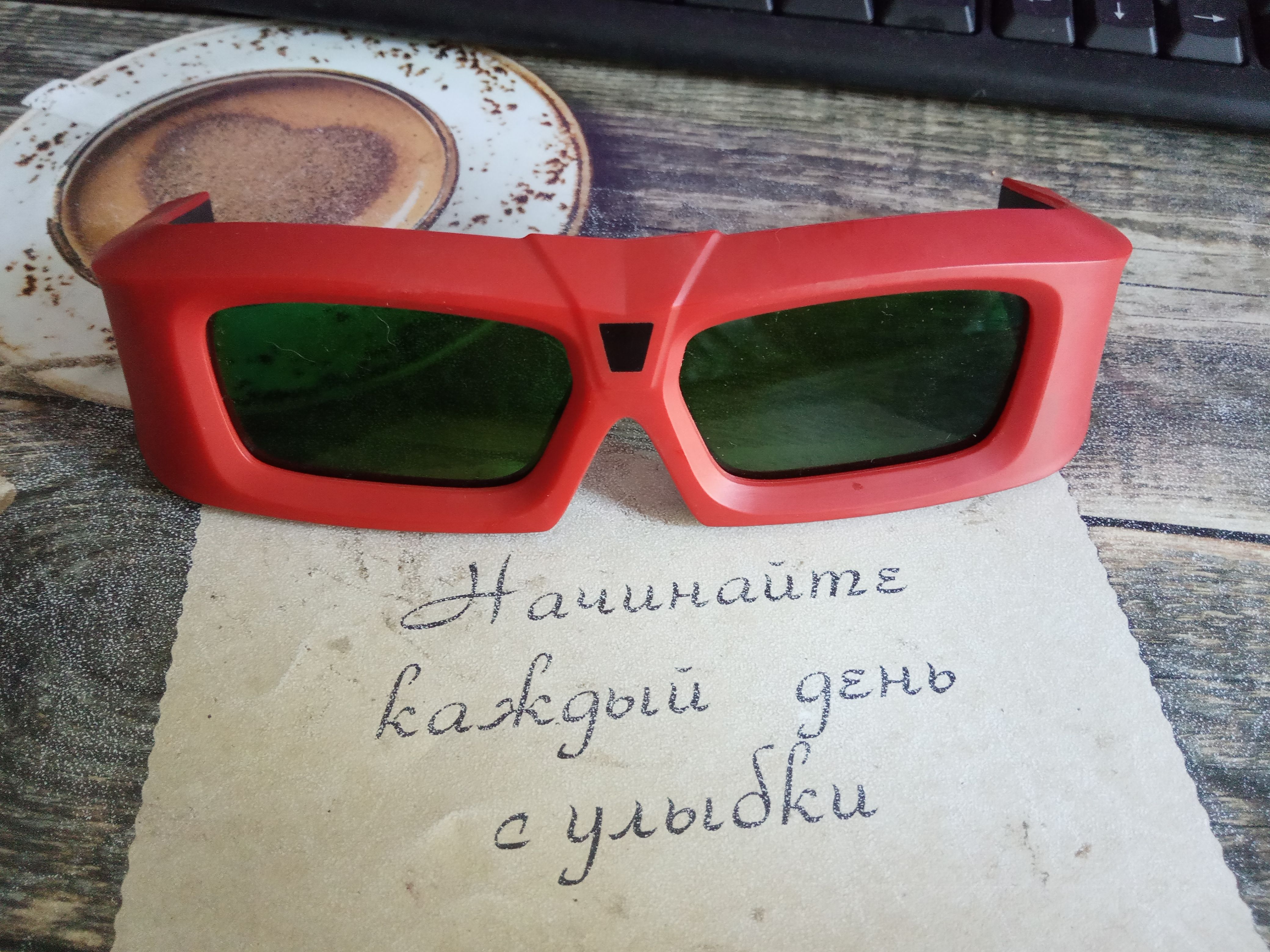

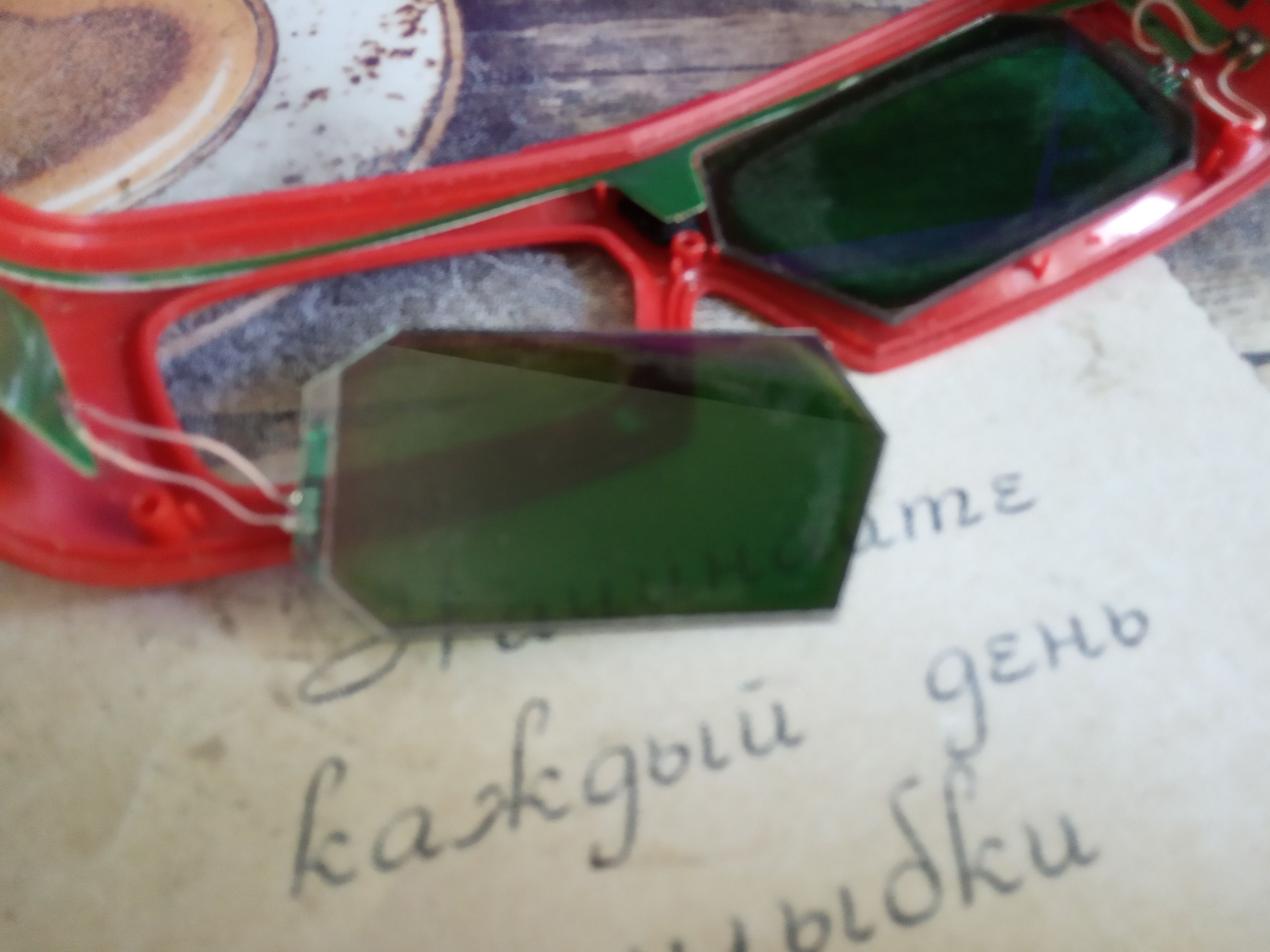

Вопрос к знатокам-электронщикам, у меня есть старенькие разборные (есть не разборные) затворные 3d очки xpand x101, хотелось бы узнать что подаётся на стекло, какое напряжение чтобы затвор сработал?
https://forumupload.ru/uploads/0018/29/2a/2/t393363.jpg
https://forumupload.ru/uploads/0018/29/2a/2/t376847.jpg

32

Там же импульсный сигнал,  мультиметр точно не покажет,
  осциллографом  можно глянуть. Можно  сделать так, взять источник питания регулируемый,   найти  плюс  и минус на стекле   или по схеме  смотреть, и постепенно добавлять напряжение от ноля  до момента когда  затвор сработает, и замерять напряжение.

33

Меня интересует не только вольтах срабатывания, а может ли быть такое стекло долгое время под напряжением или работает только от импульсов определённой частоты. Пробовал мерить сопротивление прибором, цифровой прибор не реагирует, стекло при этом немного темнеет.
Чтобы было понятней скажу для чего мне это нужно, есть мысль при прямой оцифровке использовать такое стекло вместо обтюратора.

34

Так обтюратор  если так подумать  то он  тож перекрывает окно импульсно.  Я думаю что сколько угодно долго может быть закрыт затвор, пока действует напряжение. Мы  же имеем дело с секундами  и даж меньше.

35

Приобрел СК-1000К переделанный покойным Старьевщиком для прямой оцифровки. Уже оцифровал несколько пленок. От крепления для камеры на корпусе проектора отказался. так как присутствует на корпусе легкая вибрация. мне не понравилось. Да и пока цифрую не видеокамерой, а фотокамерой Nikon Z6II с обьективом Nikon 105mm f/2.8G IF-ED AF-S VR Micro-Nikkor. (тяжелая связка), формат кадра в камере пришлось переключить на АРС, на полном кадре нет заполнения кадра полностью изображением. Затвор выбрал электронный, чтобы спать спокойно, выдержка 1\25 ISO100 в большинстве случаев хватает. Размер  и частота кадра 3480х2160 24р. (есть 25,30,50,60р.) Камеру устанавливаю на штатив, объективы на стыке при оцифровке обворачиваю листом черной бумаги для исключения паразитных засветок, что позволяет заниматься оцифровкой и при ярком свете. После оцифровки 8 мм. и 16мм. на формате 35 мм. получил истинное удовольствие. Все пленки кроме одной (в середине рулона было смещение кадра, перезаправил и снова там же все повторилось-усохла так хитро?) отработались на одном дыхании. включил и выключил, никаких сбоев, порывов, перекосов, смещений кадров в рамке, треска грейфера, это то. к чему стремился.  Приятно удивило кстати отсутствие грейфера. Кадр проектор держит стабильно в кадровом окне. И теперь мне непонятно. почему у Руси и Радуги с обтюратором шла полоса диогональная по моему, по изображению, а у СК 1000к с обтюратором ее нет?  Хотел бы услышать советы. рекомендации по настройкам камеры. если в чем то ошибаюсь. Есть возможность писать изображение на кассету миниДВ. потом в ПК скачивать ну и далее по процессу. но беззеркалкой мне как то сподручнее. Будет ли разница ощутимая в качестве картинки?

Отредактировано Klevak (31-07-2023 17:09:36)

36

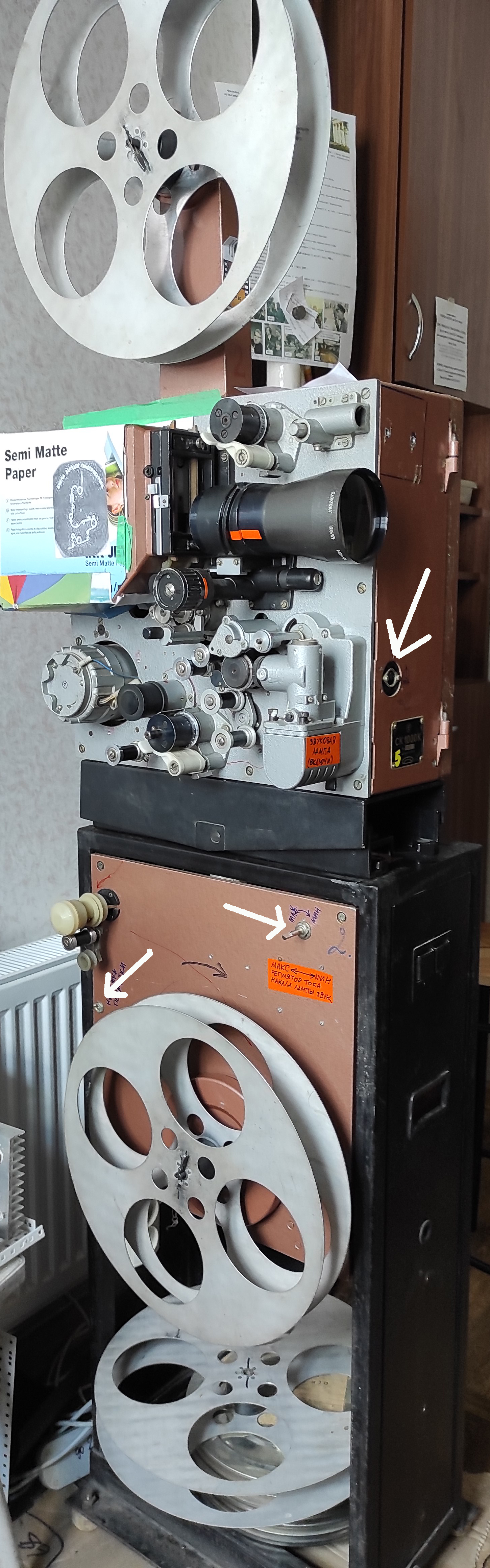

https://forumupload.ru/uploads/0018/29/2a/276/t172996.jpg

Стрелками на станине указаны  снизу вверх; тумблер режима подмотки "ждущий режим" как писал Старьевщик, чуть выше правее регулятор накала звуковой лампы, и на торце фасада проектора разьем типа СШ -линейный выход со звуковой лампы. Сзади на станине два тумблера. включение лампы подсветки кадрового окна, лампа LED, и рядом тумблер "Мотор".

Отредактировано Klevak (31-07-2023 16:38:40)

37

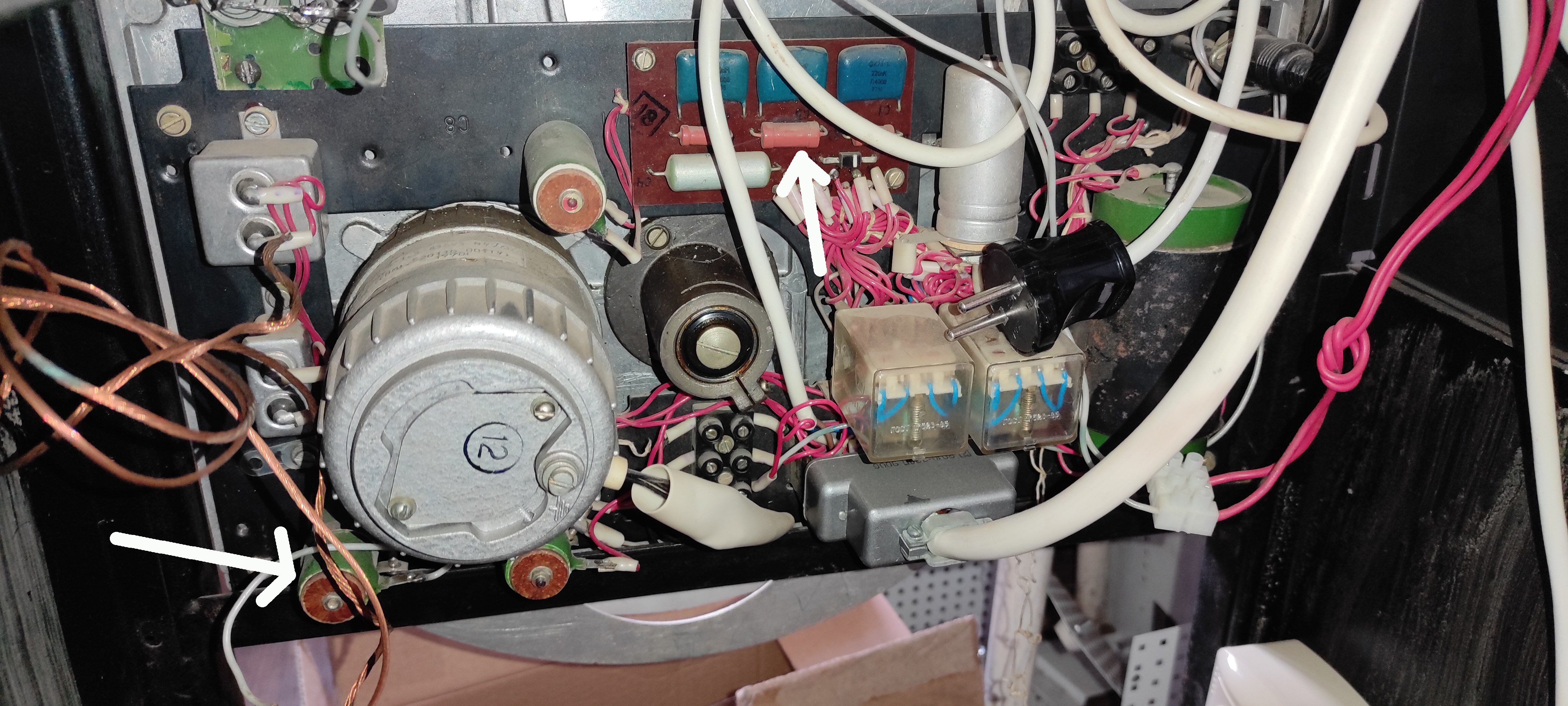

https://forumupload.ru/uploads/0018/29/2a/276/t530901.jpg

Что проволочный резистор слева внизу, отмечен стрелкой. он "висит в воздухе" ни к чему не подключен?  Чуть выше по центру платы 2-х ватный резистор МЛТ. взялся за него . он выпал почти из платы? Странный громадный конденсатор зеленый. да и сама плата. назначение ее? Питала ксеноновую лампу? По привозу на место к\проектора увидев это. я напрягся, подумал при перевозке от вибрации отошло,  но все работало.

38

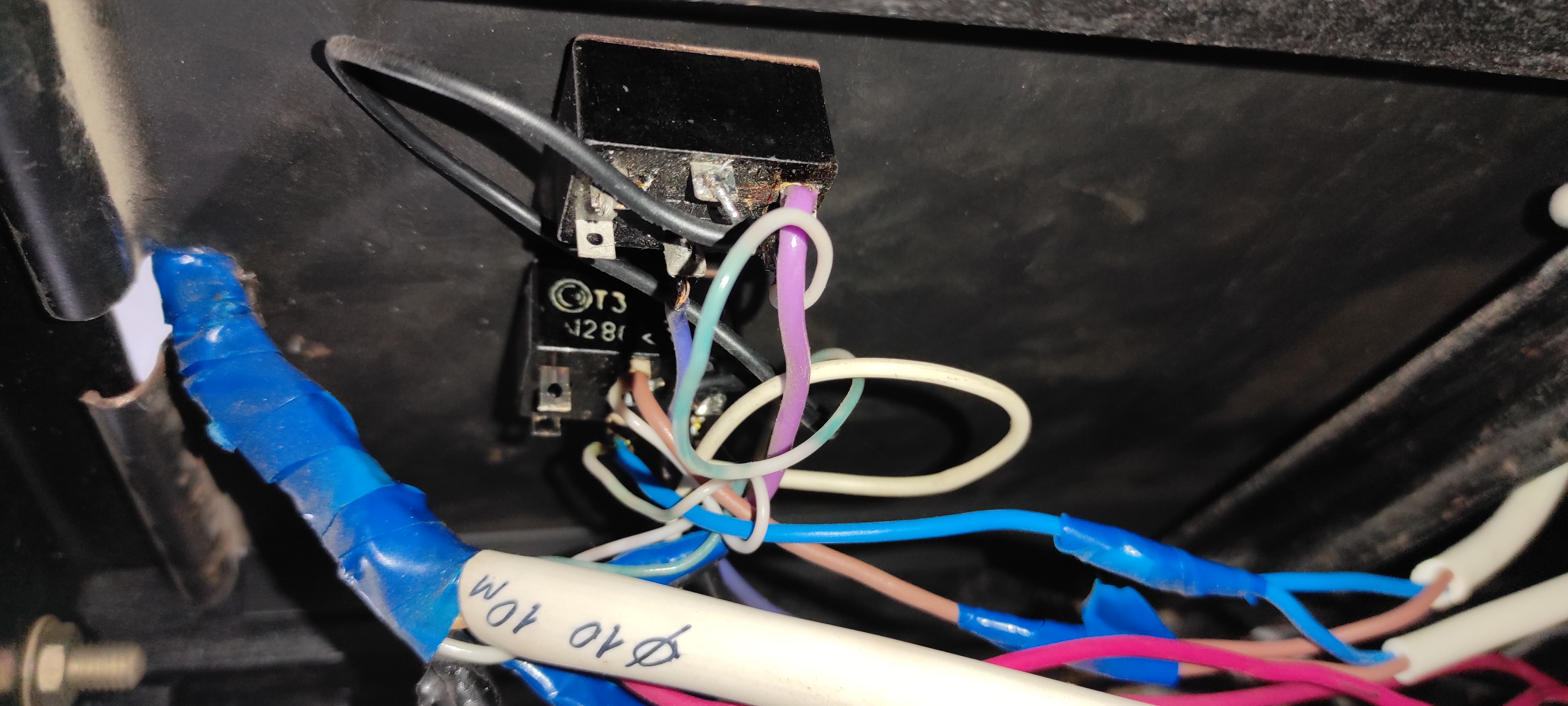

https://forumupload.ru/uploads/0018/29/2a/276/t83290.jpg
Тумблера включения ЛЕД лампы и мотора, в моем случае не очень удобно включать тумблер Мотор. хочется перенесть его на переднюю часть основания.

39

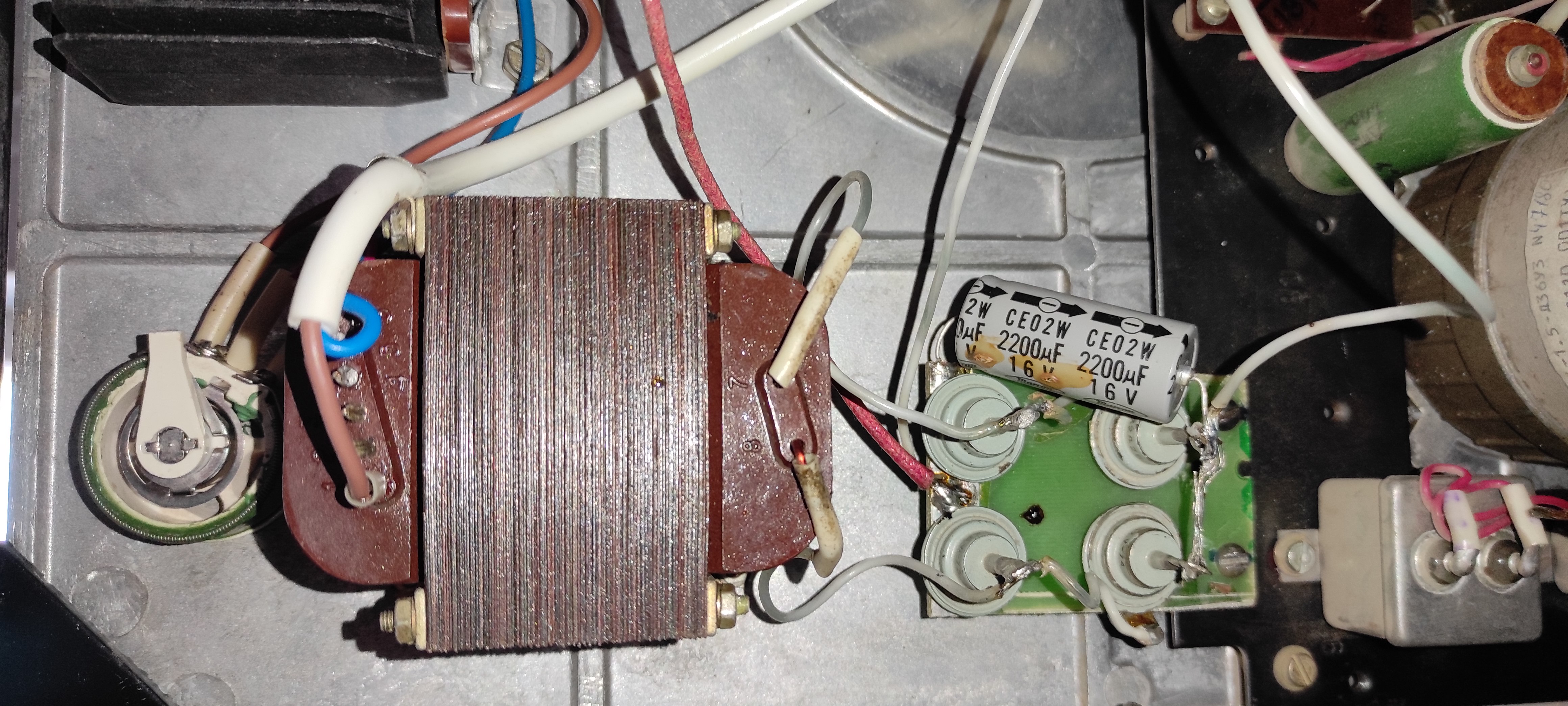

https://forumupload.ru/uploads/0018/29/2a/276/t550901.jpg
Сверху вниз-регулятор тока накала звуковой лампы. тр-р . как по мне мощный, лампа какой ток потребляет? И диодный мост с конденсатором. Запас по мощности хороший, место позволяет.

40

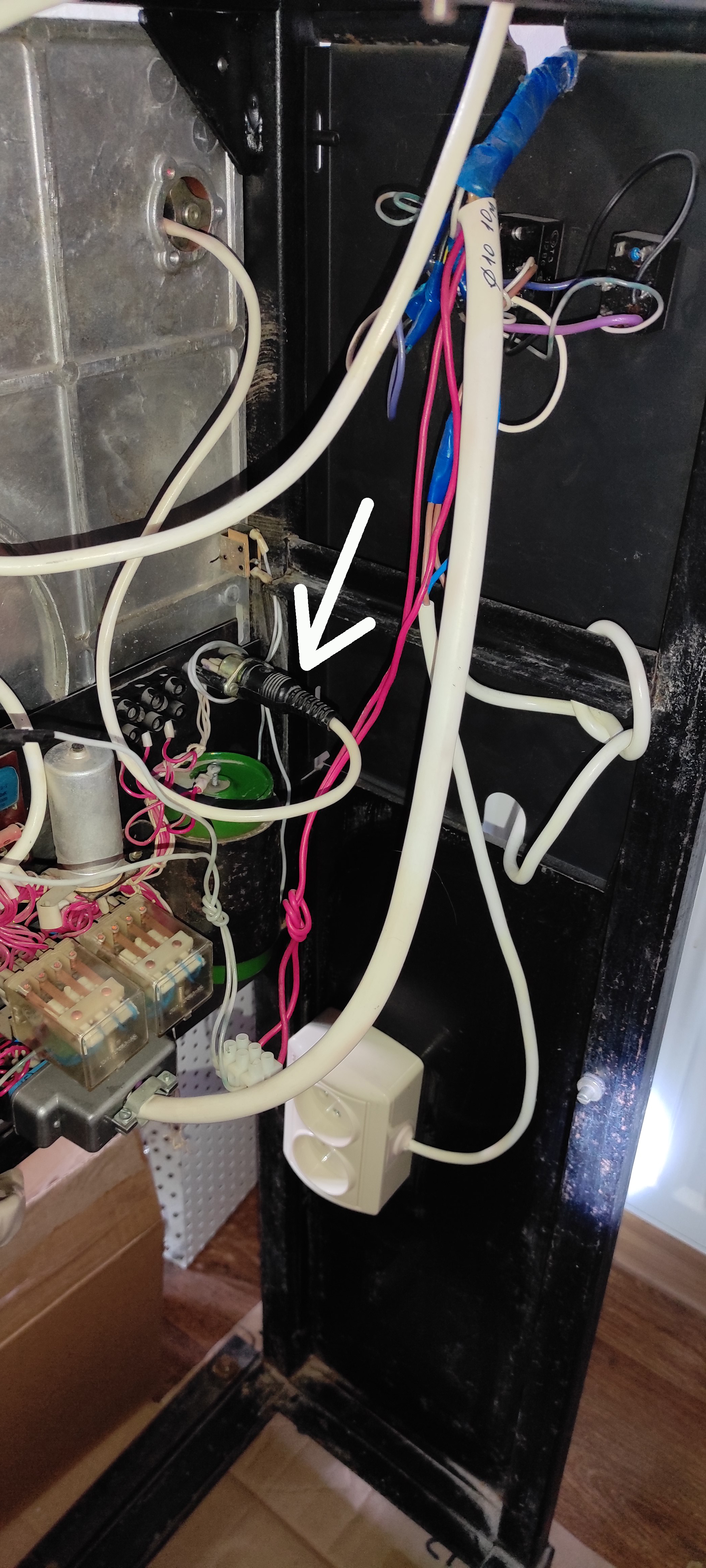

https://forumupload.ru/uploads/0018/29/2a/276/t912139.jpg
Назначение кабеля с разьемом СШ? Идет как на подмотку. Забыл сделать фото внутри проектора. Есть прозрачные шланги. трубки, как я понял для подпитки маслом мальтийского механизма. В них должен визуально наблюдаться уровень масла? Или как здесь кто то написал. масло залито с завода на весь период работы проектора? Я не уидел уровней масла кстати.
