Решил вставить фото фонарей, для наглядности....

Вот аппарат запустил ,весь перебрал смазал работает тихо, но есть проблема вал подающего барабана бракованный имеет биение.
Теперь надо где-то вал искать или узел в сборе.

Да совершенно верно .
Жаль фото не сделал с другой стороны.

600 метровые части я так понял не влезут в КН11 КН12 ?На КН11 возможно наматыватель и сматыватель поставить для 600метровых частей с более поздних КНов? И реально-ли найти и купить отдельно эти детали? А ещё есть-ли место куда крепить анаморфную насадку?
Вообще (если не считать циановую фонограмму), то техника 50ых годов полностью совместима фильмокопиями 2000ых годов?

Отредактировано RadiohateRR (18-10-2020 22:42:43)

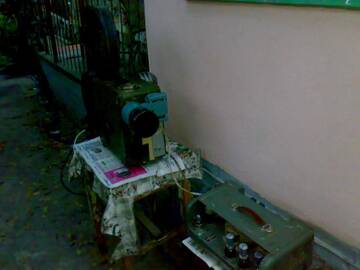

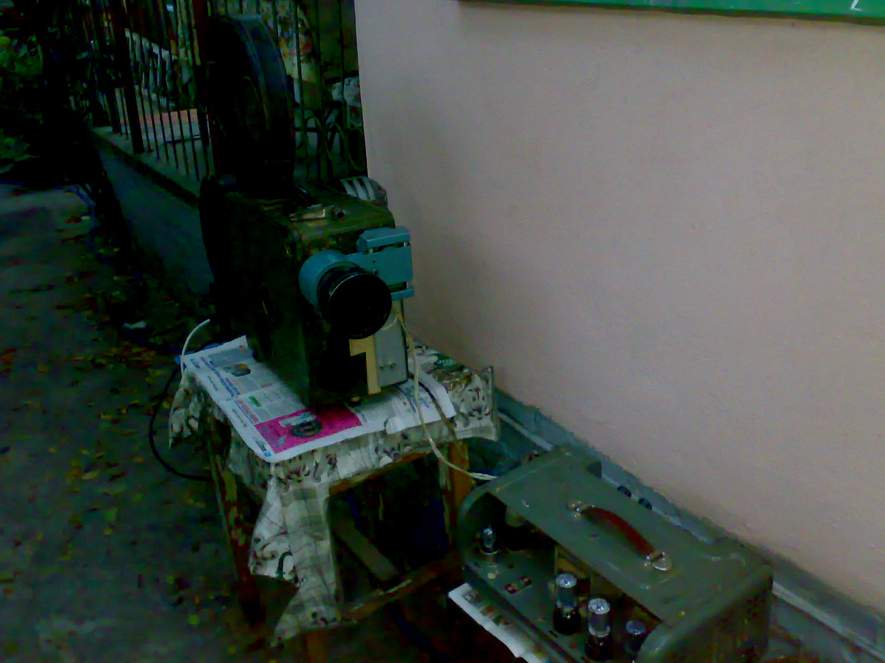

Например вот так:

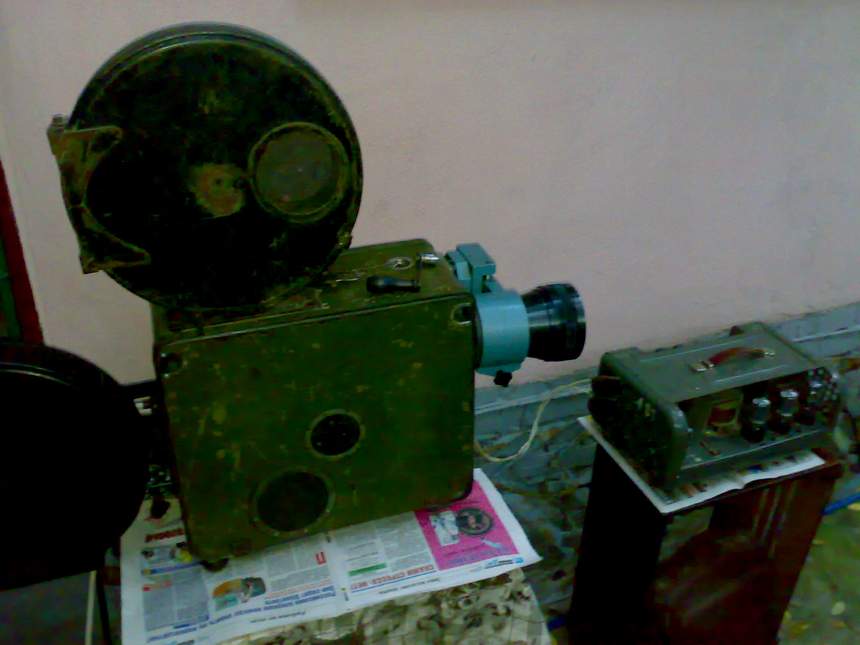

Довоенный К25 и держатель с насадкой 35НАП2-2 от КН15, знаю,что этот же комплект прежний владелец использовал вместе с КН11 и КПС -широкоэкранные фильмы смотрел.

вот только экран маленький,самый первый "пробный" запуск широкоэкранного кинопоказа.
Позже нормальный "широкий экран" сделал.

Да.кабель самодельный.
Поскольку это не КН а его далёкий "предок" К25 1940г выпуска,там используется ещё не фотоумножитель ФЭУ-1 а фотоэлемент ЦГ-4 ,схема подключения не совпадает с КН-11 ну и стандартный кабель не подходит.
Гнёзда эти у 90У-2 подключены параллельно ,на фото в одно гнездо подключён собственно сигнальный (звуковой) кабель,а в другое отдельный провод соединяющий "землю" проектора и усилителя ,просто так было удобнее подключить.

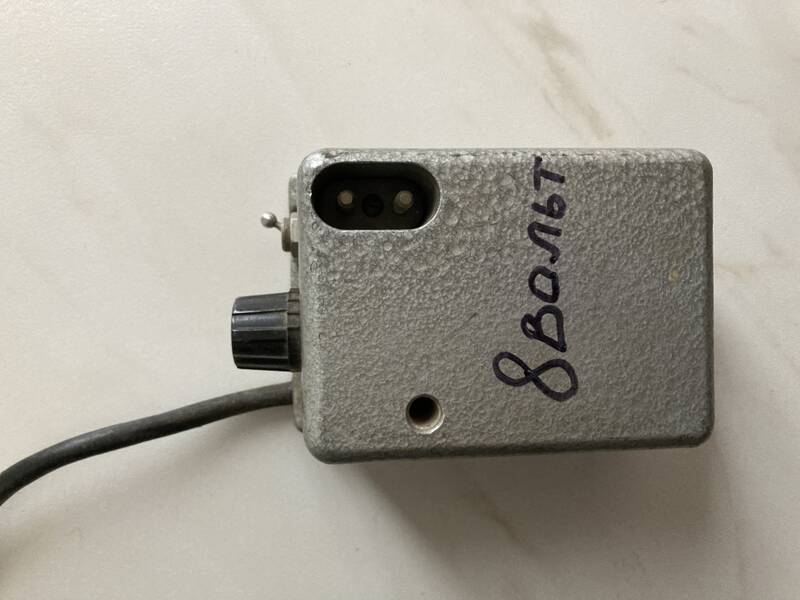

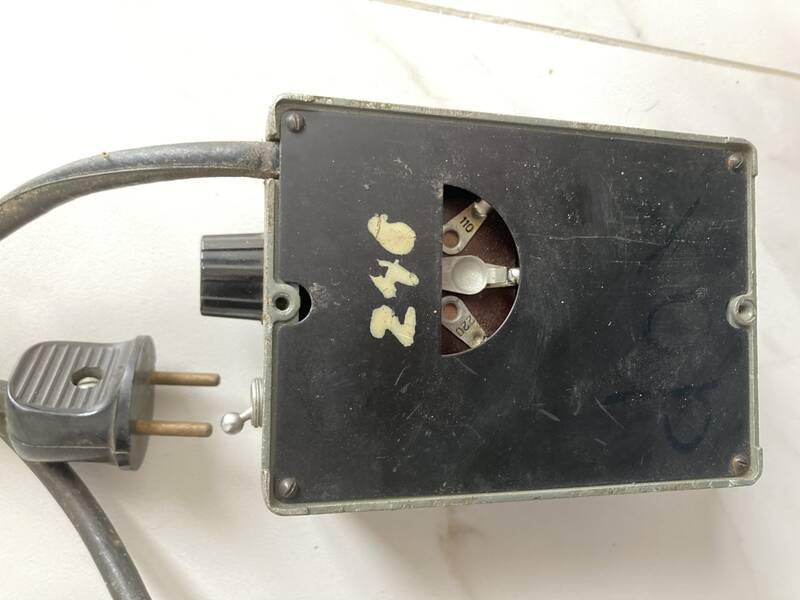

Забрал КН11, к нему нагрузили вот такой трансформатор, типа от него.

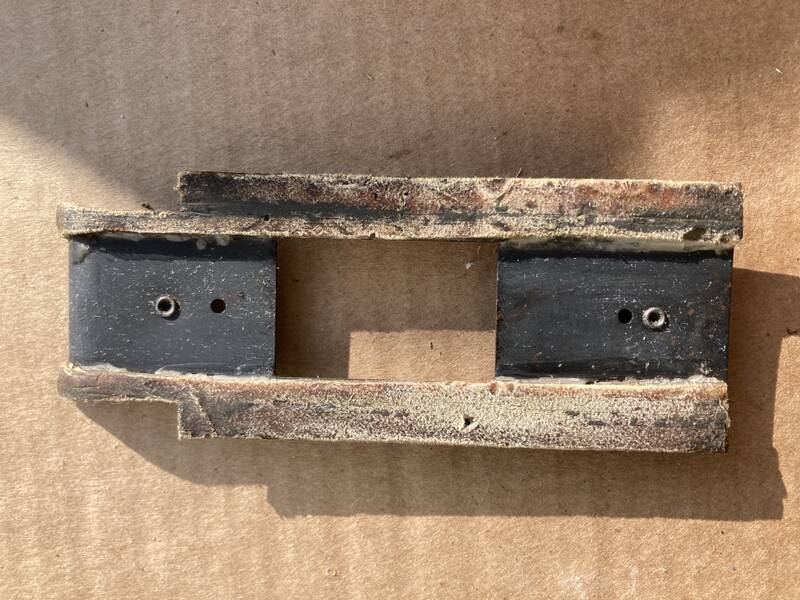

Понятно что кат-14/15 к нему, а это что? Колхоз или просто не к КН-у?

Если мне не изменяет память, то штатный откидной кронштейн под анаморфотную насадку появился в КН-13 или даже КН-15. На более ранние модели проекторов приспосабливали кто как мог, насадку даже просто в проекционное окно клали. КН-11 и 13 с их осветителями имеют низкую яркость экрана, а в широкоэкранном режиме особенно, потому и случилась модернизация осветителя в КН-15.
