Да, похоже на то- присмотрелся - тоже такая история. Взял этот аппарат , но из Тамбова должны мне в Москву привезти. Думал что он-то как раз без деревяшки, но присмотрелся- на месте она)
Самая первая "Украина"
Сообщений 21 страница 40 из 40
Поделиться2117-05-2021 22:04:13
Поделиться2218-05-2021 10:59:16
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 20
- Сообщений: 2347
- Пол: Мужской
- Возраст: 54 [1970-10-09]
- Провел на форуме:
2 месяца 9 дней - Последний визит:
Сегодня 11:25:48
КПТ-36 написал(а):
Андрей Уфимцев
Нет, это самодел.
Андрей Уфимцев
Извиняюсь ввёл вас в заблуждение, увидел что не крашенная, возможно именно эта самодельная.
Поделиться2319-06-2021 01:37:48

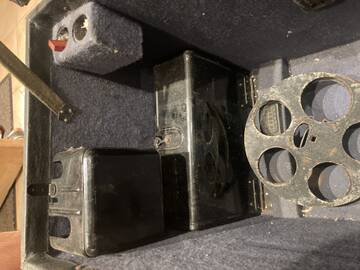

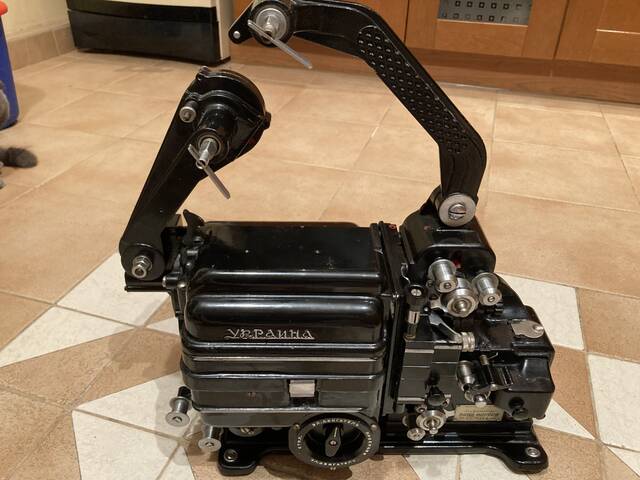

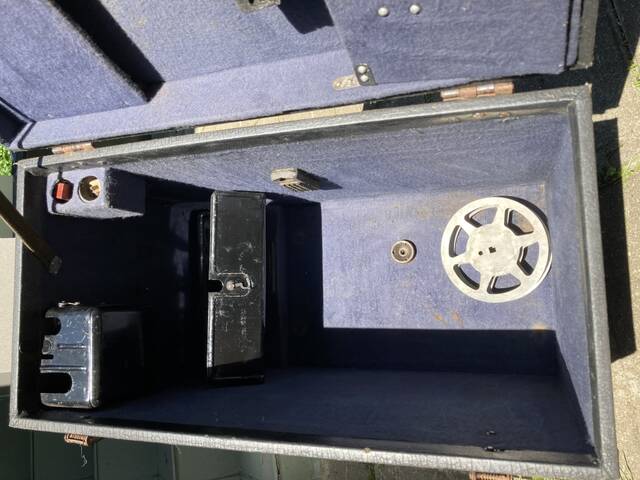

Привезли вот такой крвсивый аппарат. Наверное из Украин самый красивый ) Кейс к нему родной, жалко что без комплектующих. Поделитесь фото, если у кого комплект - что там в ящиках, кроме масла, ламп и пресса для склейки плёнки должно быть?

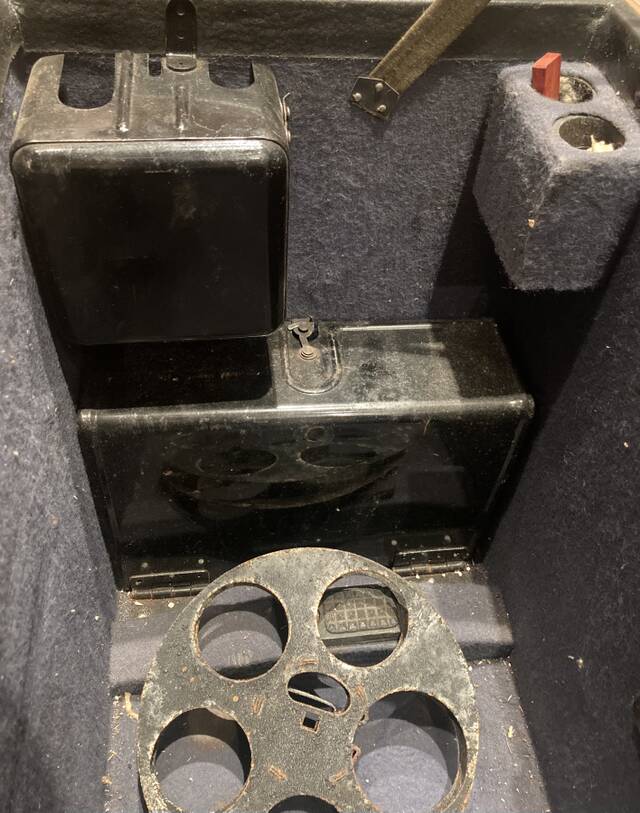

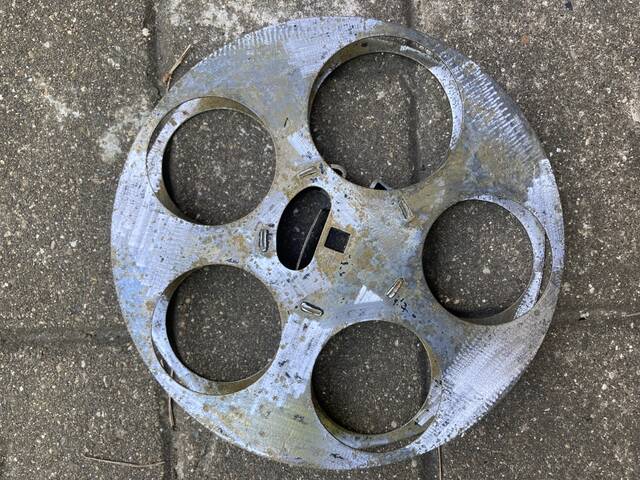

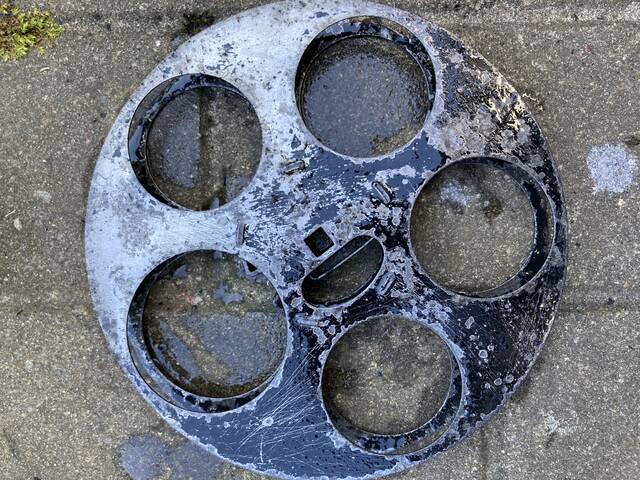

- внутри ящика оказалась железная крашеная в чёрный бобина, ржавая
- бобину отмыл в ортофосфорной кислоте, очистил старую краску, покрасил заново, сохнет.
- интересно что гладкий барабан чёрный, а не стальной, как в более поздних Украинах

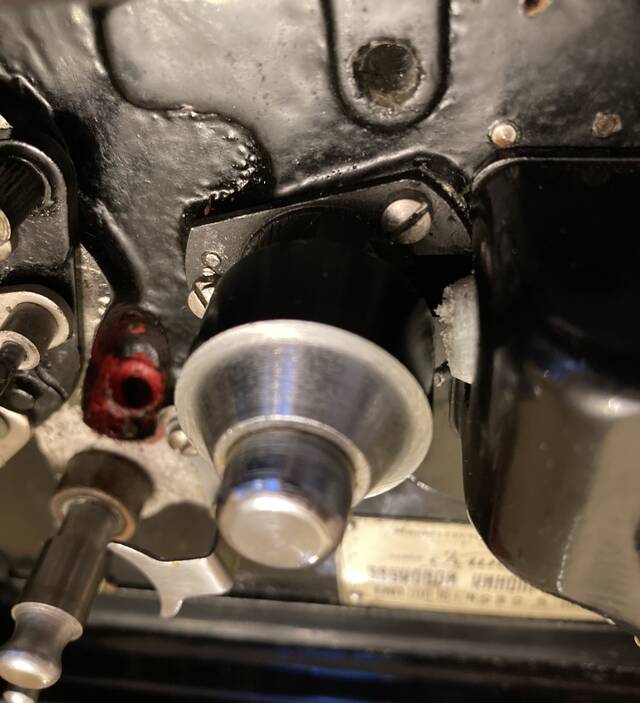

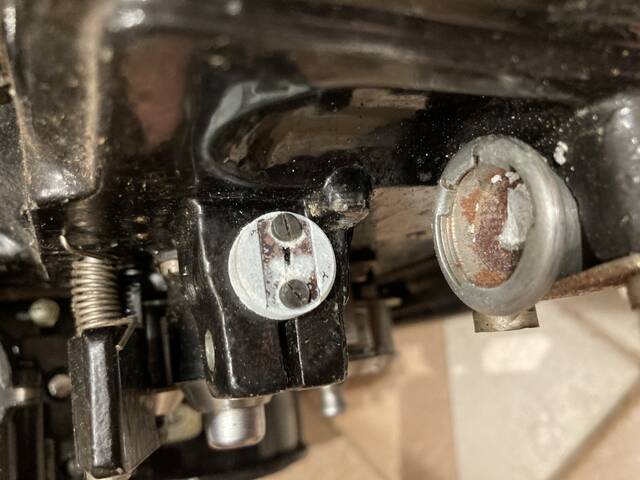

фотодиод оказался в окиси меди(?), почистил его, протёр спиртом.

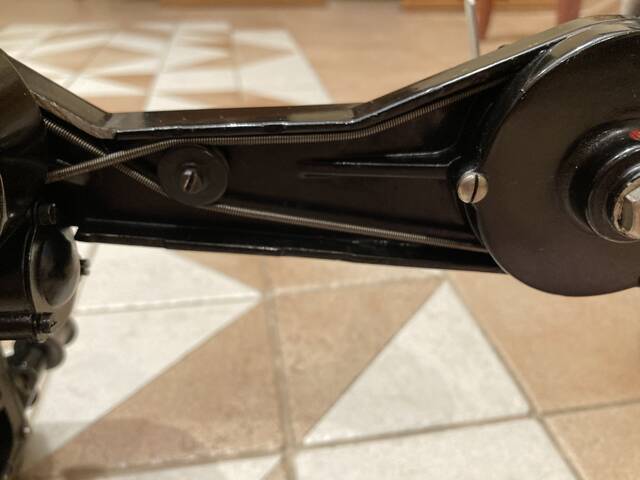

- интересно пасик наматывателя накручен. Я переставил "как положено", но, возможно, так тоже можно?

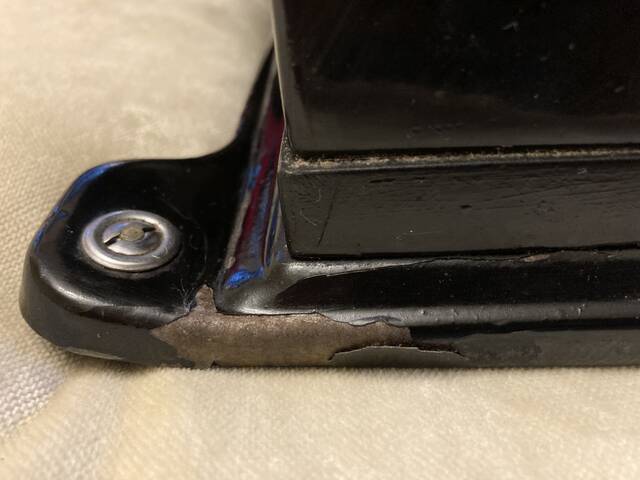

- тут видно что деревянная вставка крашенная. А вот лако-красочное покрытие основания немного повреждено. Если перекрашивать, то придется снимать оригинальный слой краски. Не уверен надо ли...

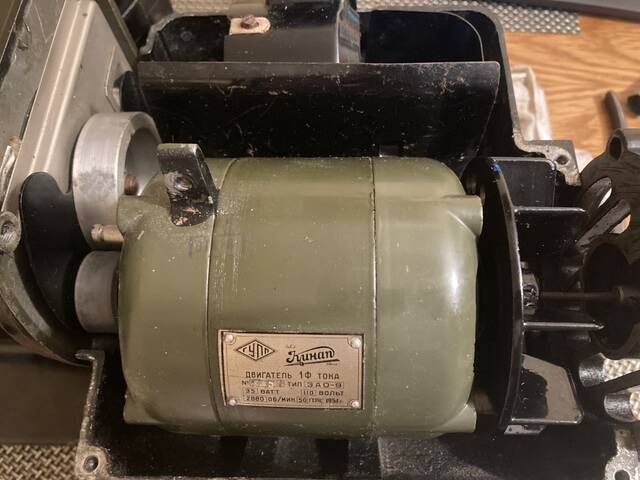

- движок, да и весь аппарат в целом в очень хорошем состоянии, в смазке, ничего не проржавело, хотя, как понимаю, хранился в гараже.
Кстати, можно ли с этой моделью использовать более позние блоки питания - КАТ-15 и КАТ-16, а не родной КАТ-14?
Пока не подключал, привожу в порядок, да и из трансформаторов только КАТ-16.
Отредактировано Андрей Уфимцев (19-06-2021 01:51:09)
Поделиться2419-06-2021 07:26:57
Андрей Уфимцев написал(а):
фотодиод оказался в окиси меди(?), почистил его, протёр спиртом
Конечно микро-объектив))
Поделиться2519-06-2021 21:25:40
Аппарат красавец!Поздравляю!
Андрей Уфимцев написал(а):
Кстати, можно ли с этой моделью использовать более позние блоки питания - КАТ-15 и КАТ-16, а не родной КАТ-14?

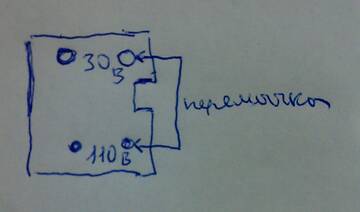

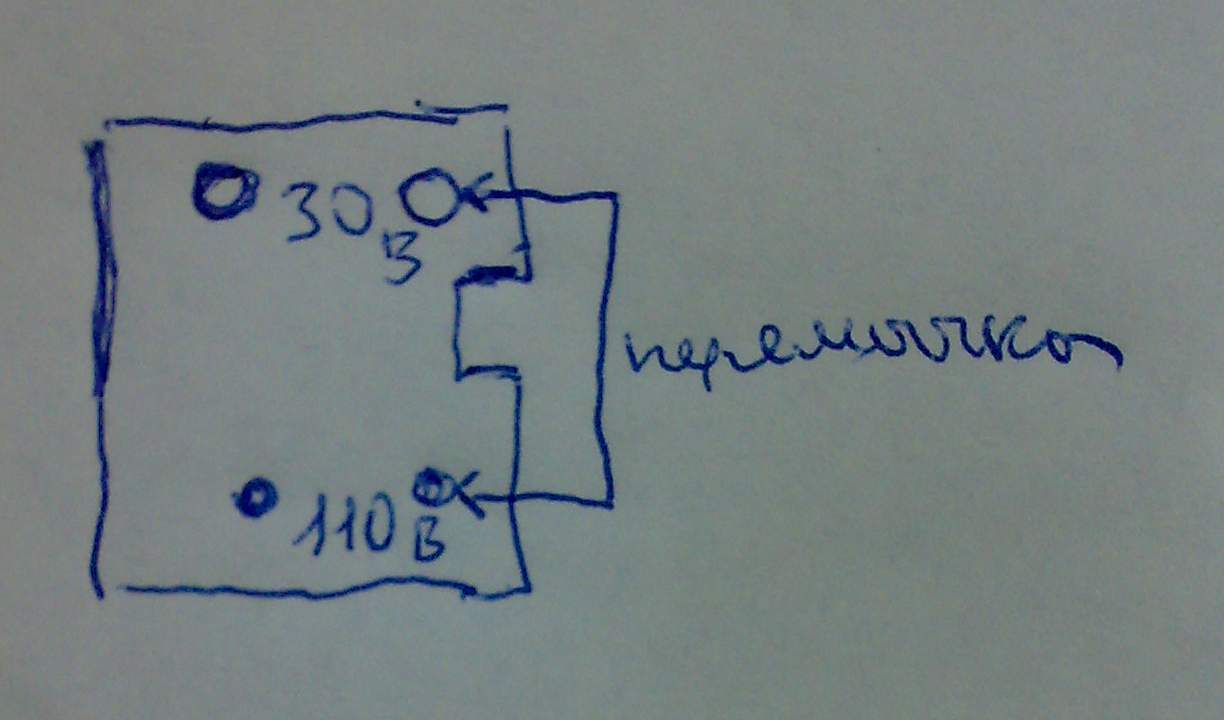

Можно,если припаять перемычку на разъёме питания у проектора,как на фото
Старые кабели питания были 4х жильные.
Поделиться2619-06-2021 21:33:39
А бобина интересная!

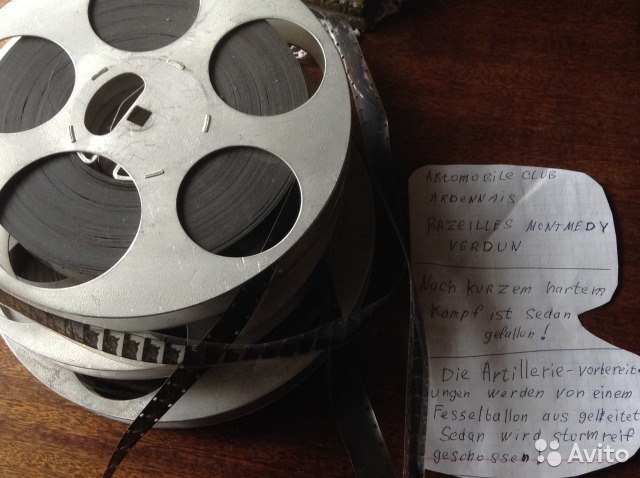

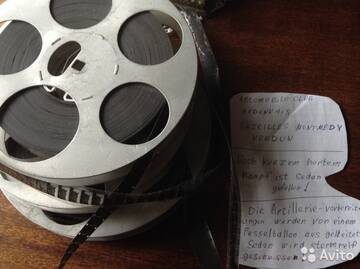

Скорее всего немецкая "трофейная" ,встречались вот такие фото на просторах интернета
хотя ,точной информации по этому вопросу у меня нет.

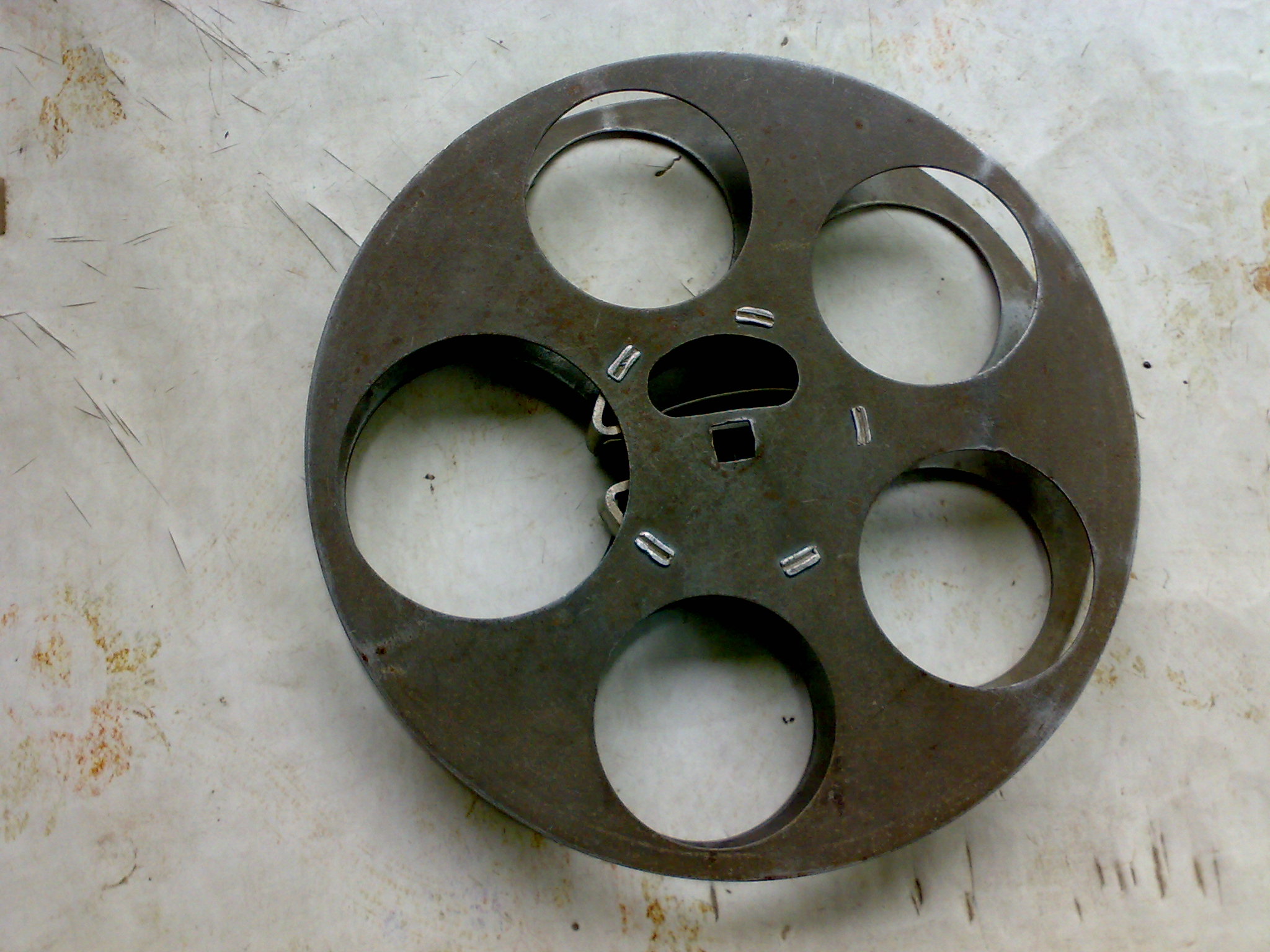

Тоже встречалась подобная бобина
Поделиться2721-06-2021 00:05:23
16-ЗП написал(а):
Аппарат красавец!Поздравляю!
Можно,если припаять перемычку на разъёме питания у проектора,как на фото
Старые кабели питания были 4х жильные.
Спасибо! то есть кабель к этой Украине должен быть с четырьмя штырьками, а не с тремя? Или внешне не отличаются?
Пока поищу КАТ-14, не хочется лезть. Но если что - припаяю, понял
Поделиться2821-06-2021 11:18:58
Андрей Уфимцев написал(а):
то есть кабель к этой Украине должен быть с четырьмя штырьками, а не с тремя?
Да, "родной" кабель должен быть с четырьмя штырьками,ну и трансформатор рассчитанный под такой кабель.
Поделиться2921-06-2021 12:24:24
Спасибо. Будем искать (с)
Поделиться3021-06-2021 12:53:10
16-ЗП написал(а):
Да, "родной" кабель должен быть с четырьмя штырьками,ну и трансформатор рассчитанный под такой кабель.
в любом случае нужен 4-х штырьковый кабель к этой Украине? Даже если поставииь перемычку и использовать кат-15 или кат-16?
Поделиться3121-06-2021 21:08:50
Андрей Уфимцев написал(а):
в любом случае нужен 4-х штырьковый кабель к этой Украине?
Если напаять перемычку,то можно использовать более распространённый 3-х жильный кабель, ну и более поздний КАТ .
Поделиться3217-07-2021 00:30:32
Пока КАТ-14 к этой Украине не приобрёл, пришлось напаять перемычку и спользовать КАТ-16, спасибо за подсказку, 16-ЗП! Отрегулировал, всё работает:
Очень красивый кинопроектор!
Отредактировано Андрей Уфимцев (17-07-2021 00:32:04)
Поделиться3317-07-2021 01:05:37

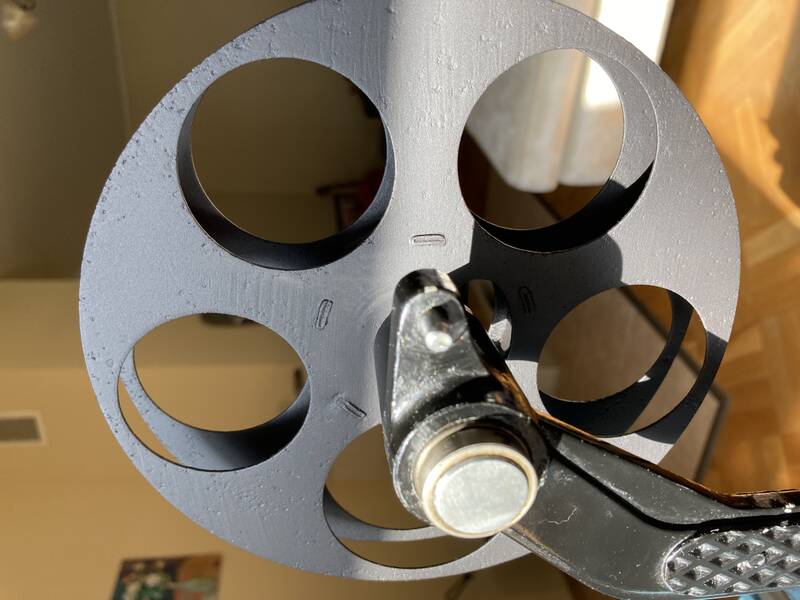

Ещё фото отреставрированной железной бобины к нему
Поделиться3424-09-2021 00:59:33
16-ЗП написал(а):
Если напаять перемычку,то можно использовать более распространённый 3-х жильный кабель, ну и более поздний КАТ .
Нашел к этой модели КАТ-14. Но провод трёхжильный. Можно ли использовать данный трансформатор с Украиной-3 с трёхжильным проводом, если напаять перемычку как на схеме?
Поделиться3524-09-2021 12:14:11
Андрей Уфимцев написал(а):
Можно ли использовать данный трансформатор с Украиной-3 с трёхжильным проводом, если напаять перемычку как на схеме?

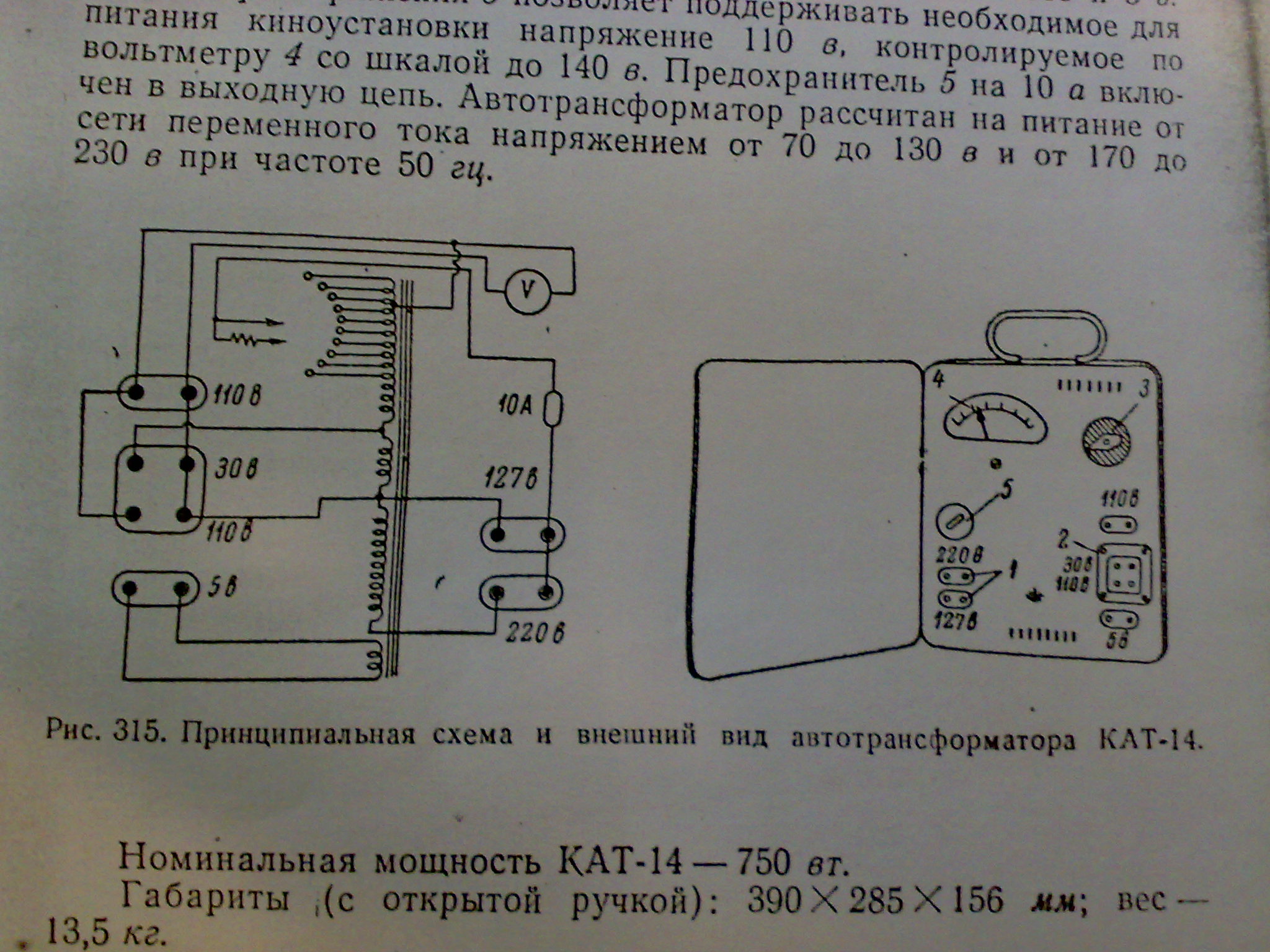

Посмотрел схему КАТ-14
Да,можно.
Лучше,конечно,найти оригинальный кабель.
Поделиться3627-09-2021 22:37:38
16-ЗП написал(а):
Лучше,конечно,найти оригинальный кабель.
Спасибо большое! Да, кабель ищу такой к ней, родной, чтоб был аутентичный комплект и можно будет отпаять перемычку)
Поделиться3724-12-2021 22:53:16
Андрей Уфимцев написал(а):
... что там в ящиках, кроме масла, ламп и пресса для склейки плёнки должно быть?

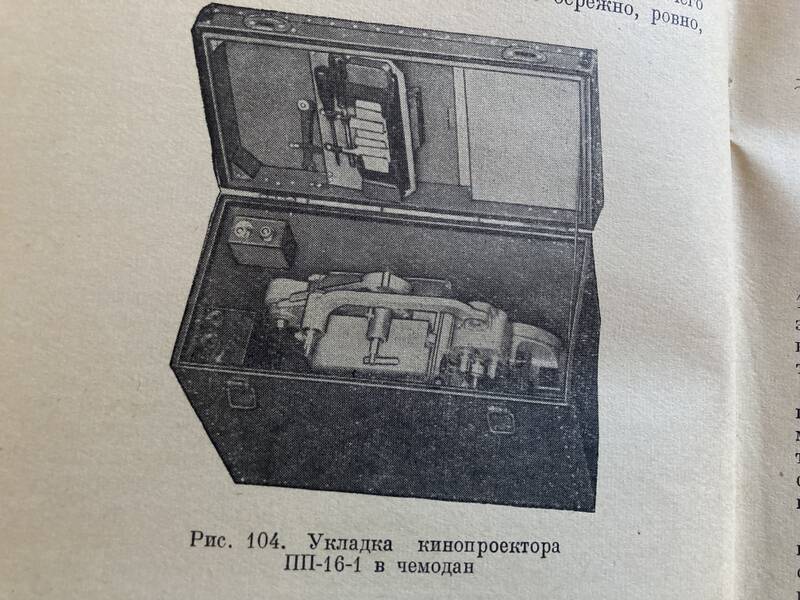

Вот такую картинку нашёл в книге
Поделиться3825-12-2021 08:57:55
- Активный участник
- Откуда: Новочеркасск
- Зарегистрирован: 10-10-2019
- Приглашений: 6
- Сообщений: 817
- Пол: Мужской
- Возраст: 60 [1965-01-25]
- Провел на форуме:
19 дней 13 часов - Последний визит:
Сегодня 09:52:38
Андрей Уфимцев написал(а):
... что там в ящиках, кроме масла, ламп и пресса для склейки плёнки должно быть?
Как что? Чекушка, презервативы и прочие атрибуты жизни
Поделиться3925-12-2021 09:07:03
- Активный участник
- Откуда: Новочеркасск
- Зарегистрирован: 10-10-2019
- Приглашений: 6
- Сообщений: 817
- Пол: Мужской
- Возраст: 60 [1965-01-25]
- Провел на форуме:
19 дней 13 часов - Последний визит:
Сегодня 09:52:38
PS: Насчёт презервативов - не шучу. Универсальная вещь, как жизнь показала. Ещё от себя добавлю - клей цианокрилат. С некоторых пор имею у себя даже в аптечке - был случай, когда в полевых условиях не было возможности зашить глубокую рану - выручил. Если кто помнит медицинский БФ-6, так вот - на порядок лучше. Может какой-нибудь мерканец с его хилым оганизмом и сдохнет от недоонанизма (вырвалась рифма), то нашим всем этот клей - даже дополнительная дезинфекция.
Поделиться4023-10-2023 11:13:31
А поделитесь, пожалуйста, фото 1М: какой у неё сматыватель: вафельный или как у 3 и 4й? А наматыватель шестеренчатый как у последующих.
И фото Украины 2 тоже бы посмотреть, в чем отличия чисто внешне от 1 и 3й?
