Создание катушек и банок на 3D-принтере. Поделитесь опытом!

Поделиться2118-10-2020 11:17:50

Автор: 16-ЗП
Активный участник
Зарегистрирован: 09-03-2017
Приглашений: 0
Сообщений: 502
Провел на форуме:
5 дней 21 час
Последний визит:
02-12-2024 13:08:48

Georg написал(а):

Как и обещал, восстановил одну бобину 16-600 с овальным сердечником, как у RadiohateRR'а.

Считаю отлично всё получилось!

Поделиться2218-10-2020 20:12:21

Автор: Duwakin
Активный участник
Откуда: Новочеркасск
Зарегистрирован: 10-10-2019
Приглашений: 6
Сообщений: 817
Пол: Мужской
Возраст: 60 [1965-01-25]
Провел на форуме:
19 дней 13 часов
Последний визит:
Вчера 17:51:32

Georg написал(а):

Приятно слышать конструктивную критику! )))

Какая критика, бог с Вами. Всего лишь, видя хорошую работу хочется помочь советами, чтоб было ещё лучше.

Поделиться2305-12-2020 15:54:49

Автор: Georg
Активный участник
Откуда: Новосибирск
Зарегистрирован: 13-09-2020
Приглашений: 0
Сообщений: 373
Пол: Мужской
Провел на форуме:
5 дней 9 часов
Последний визит:
31-01-2025 17:32:22

Коллеги, всем доброго времени!

Дошли руки до изготовления полноценных бобин из пластика. Да и потребность есть - всегда было желание объединить на одной бобине двухчастевые документальные фильмы на узкой плёнке, имеющиеся в наличии.
Решил, что диаметр сердечника будет 60 мм (на бобине 120 м - около 55 мм), а наружный диаметр 240 мм. Толщина боковины - 2 мм, что обеспечивает достаточную прочность. На такую бобину гарантированно входит около 250 м киноплёнки.

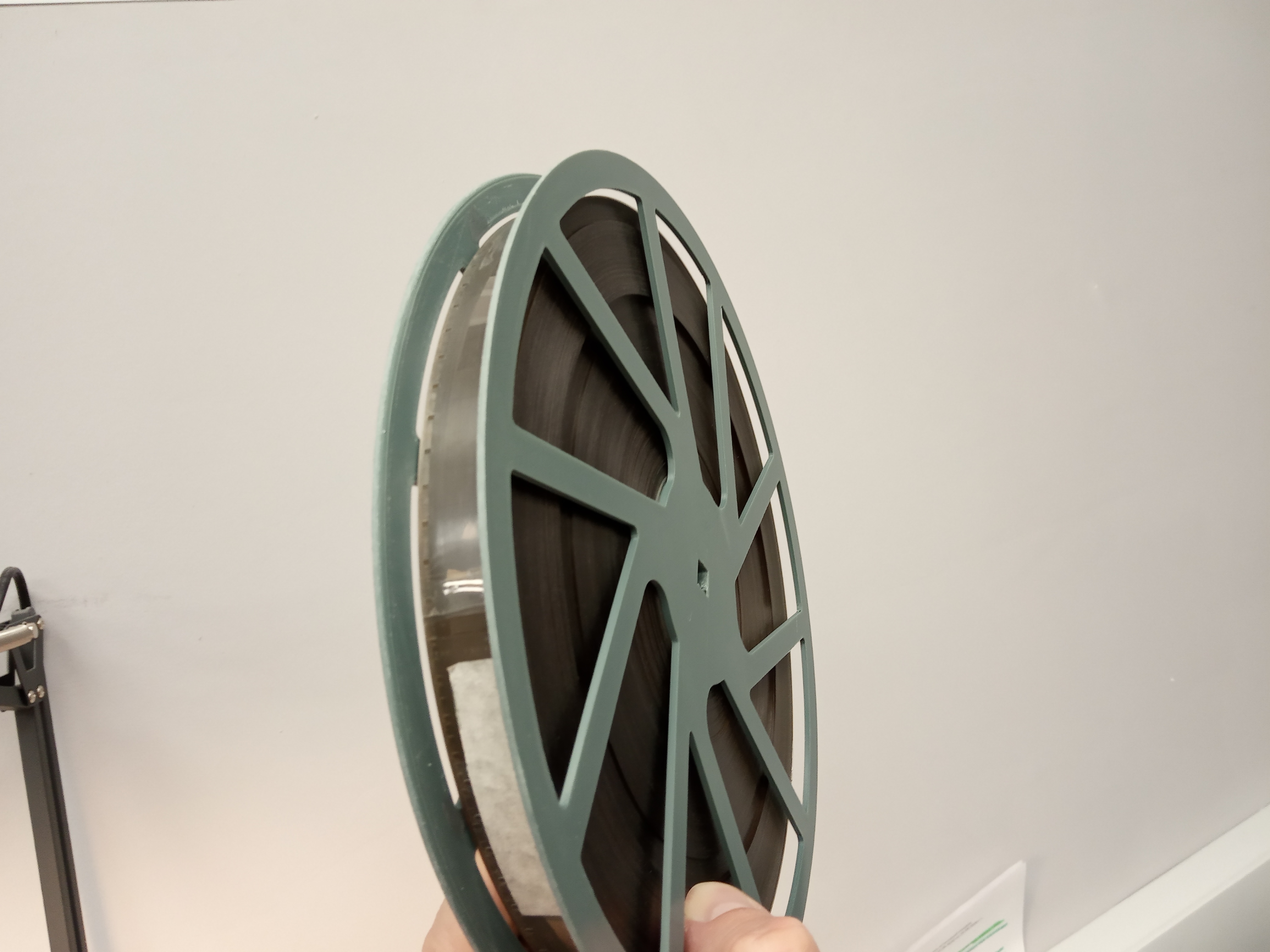

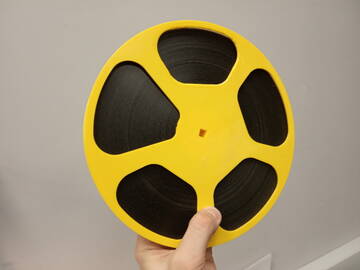

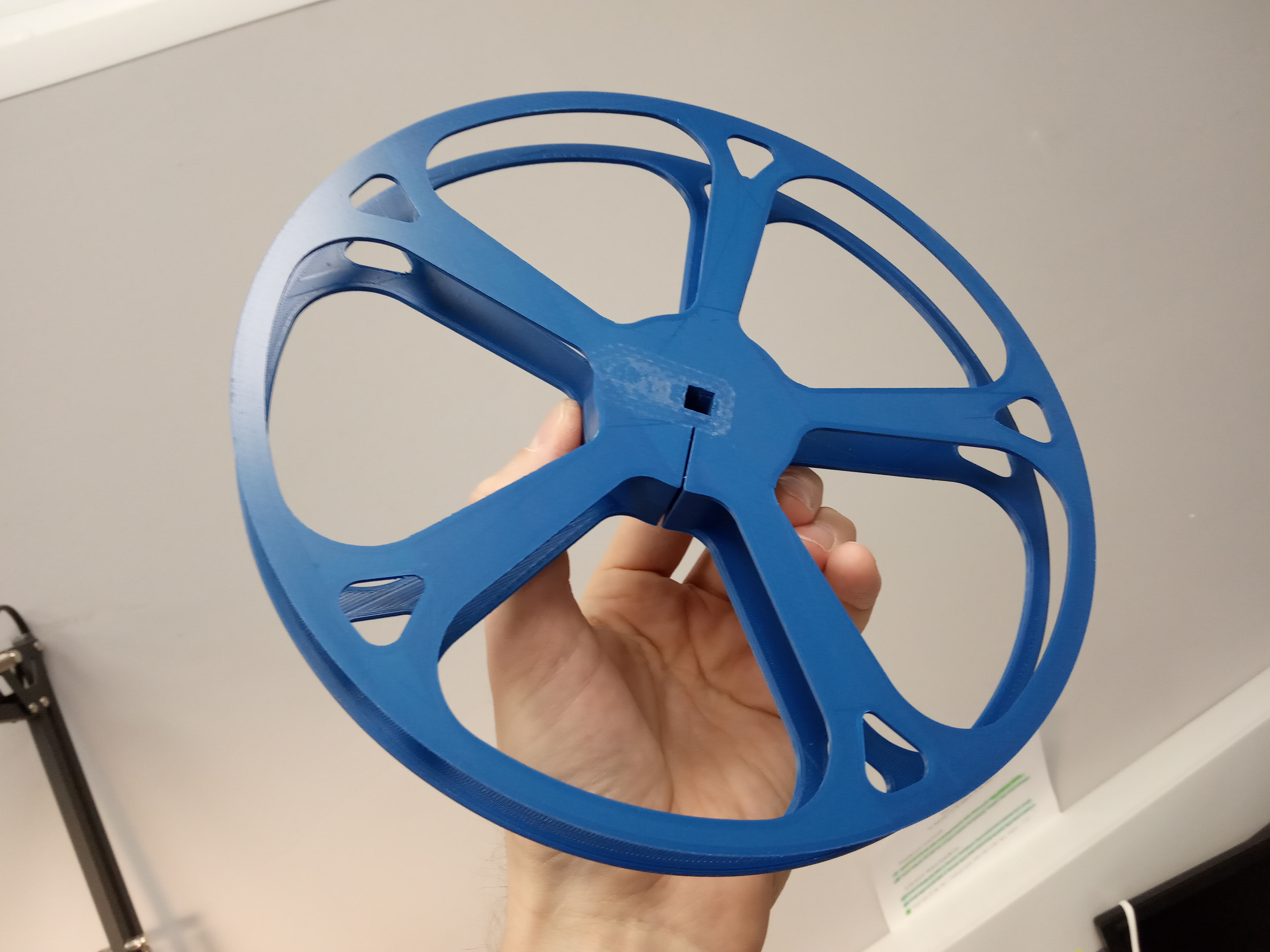

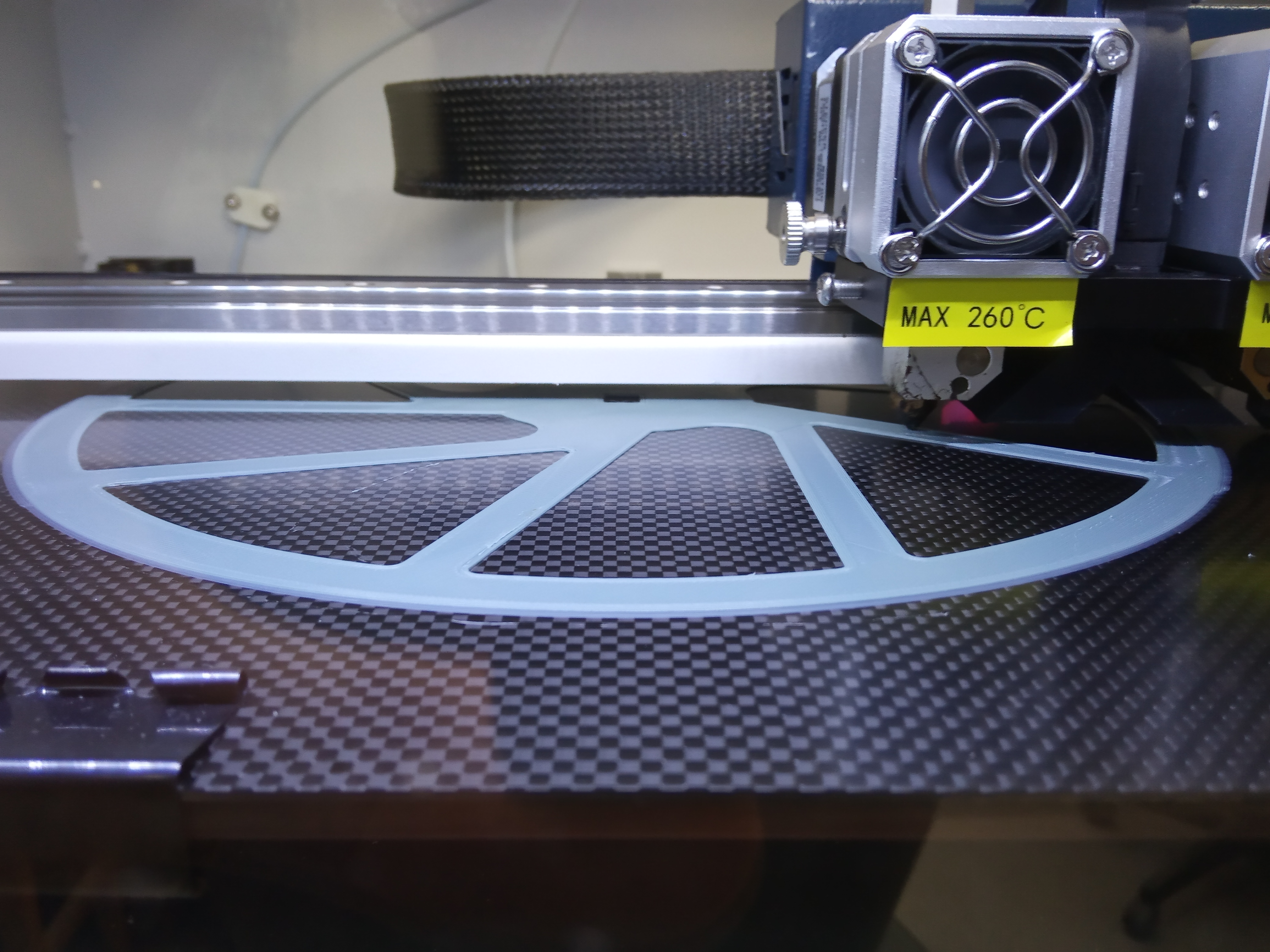

Рисунок боковин решил попробовать разный. К слову, самым удачным с точки зрения прочности и удобства оказался последний, с овальными окнами (жёлтого цвета). Бобина состоит из двух частей, которые собираются на хвостовике сверла,

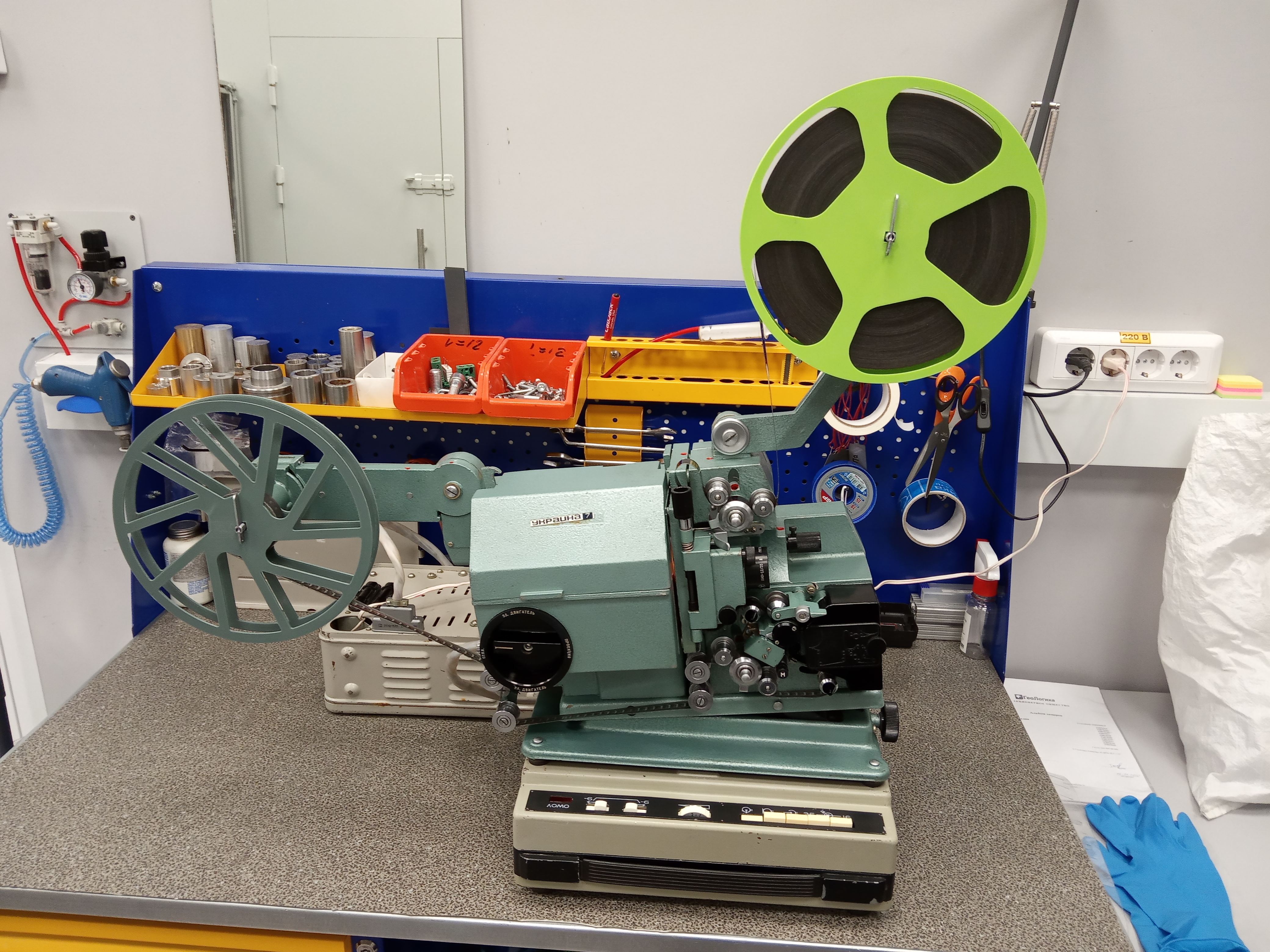

и, приклеиваются друг к другу. Вес одной бобины - около 100 грамм, время печати - около 7 часов. Материал - АБС-пластик. Себестоимость 60 р. Цвет - традиционно разный. К слову - эти бобины, как и сердечники для бобин 600 м гораздо лучше
сидят на валах проектора и ручной моталке, не болтаются в отличие от металлических.

Поделиться2406-12-2020 00:08:43

Автор: Photomuseum
Активный участник
Откуда: Биробиджан
Зарегистрирован: 26-07-2019
Приглашений: 3
Сообщений: 303
Пол: Мужской
Возраст: 51 [1973-11-19]
Провел на форуме:
8 дней 12 часов
Последний визит:
Вчера 23:36:58

Не понимаю, почему не выпускали двухчастевых бобин? Действительно было бы намного удобней. Думаю, что они будут востребованы и будут на них заказы.

Поделиться2506-12-2020 05:26:26

Автор: Старьёвщик
Активный участник
Откуда: Ростов-на-Дону
Зарегистрирован: 02-02-2018
Приглашений: 0
Сообщений: 343
Пол: Мужской
Провел на форуме:
5 дней 18 часов
Последний визит:
26-02-2023 12:44:25

Photomuseum написал(а):

Не понимаю, почему не выпускали двухчастевых бобин? Действительно было бы намного удобней.

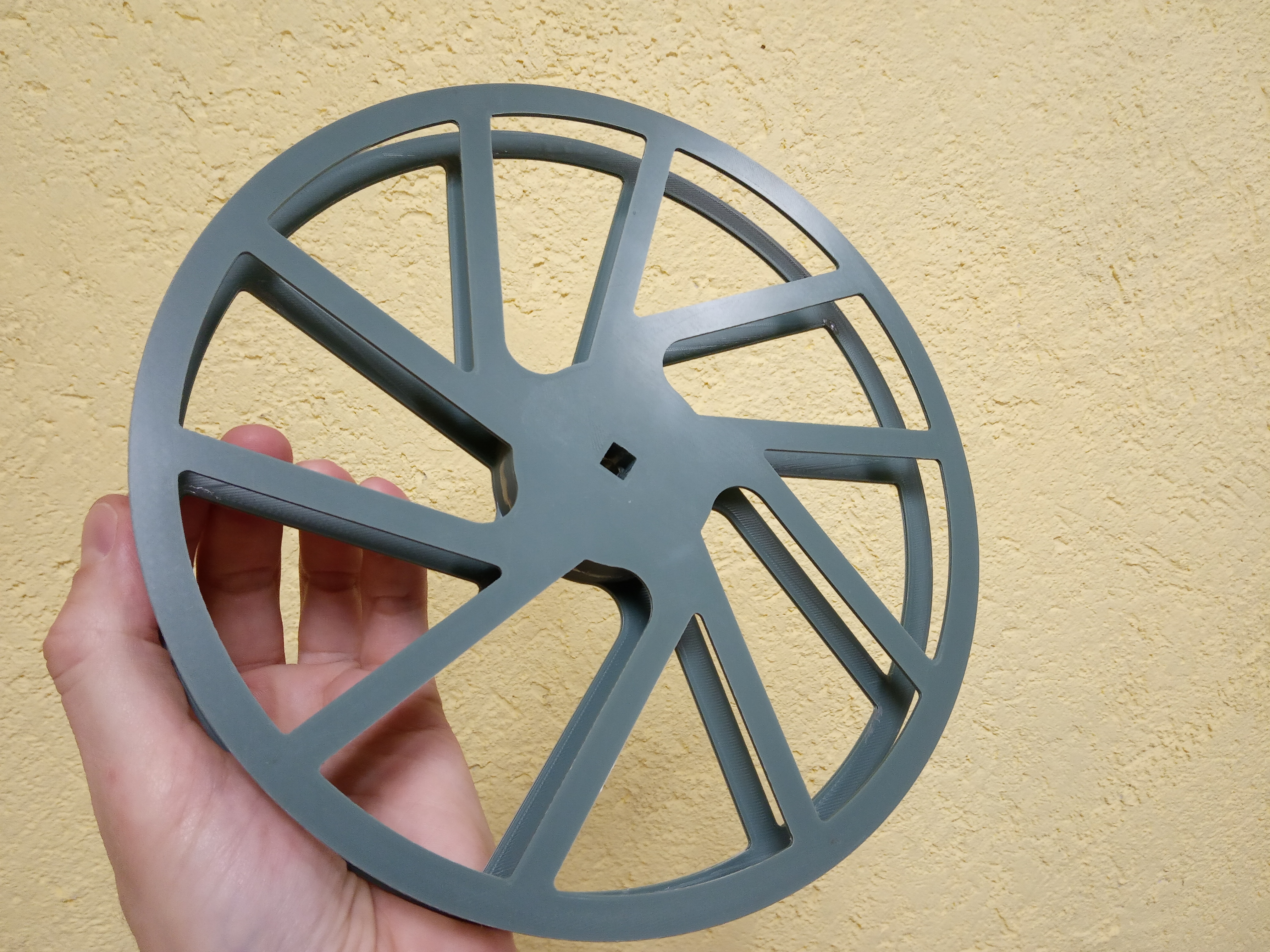

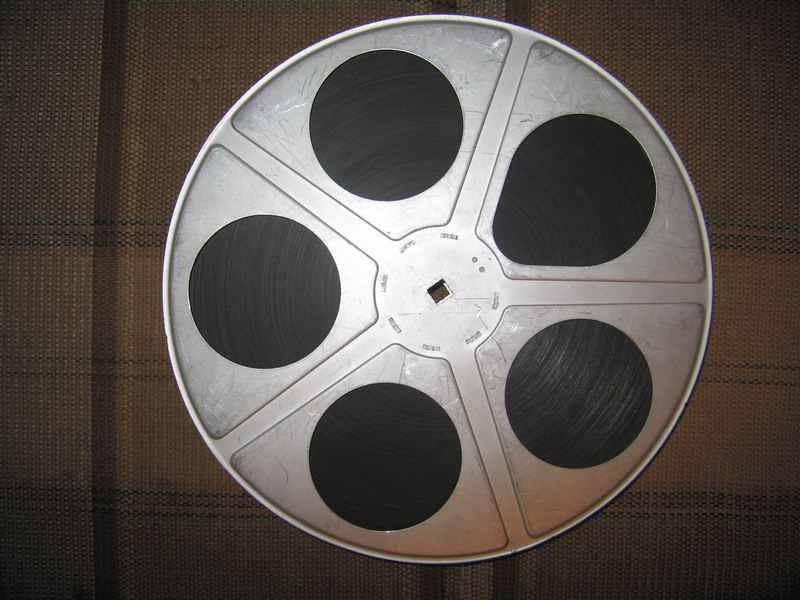

Это у нас не делали. У буржуев очень даже делали. Даже у поляков выпускались (фото). Причем буржуи делали бобины не только на 1 и 2 части, но и на 3, и на 4, и на 5 частей. А вот бобины на 6 частей делали у нас в основном. Забугорных не встречал.

Поделиться2607-12-2020 16:52:04

Автор: Duwakin
Активный участник
Откуда: Новочеркасск
Зарегистрирован: 10-10-2019
Приглашений: 6
Сообщений: 817
Пол: Мужской
Возраст: 60 [1965-01-25]
Провел на форуме:
19 дней 13 часов
Последний визит:
Вчера 17:51:32

Georg
Респект. Просто замечательно.
А идея насчёт двухчастёвок в воздухе давно витает. Я сам подумывал над этим вопросом.
Даже пытался найти подходящие от радиоэлементов, но они с другим отверстием и узкие - 16мм ровно, без зазора.
Интересно, почему советская промышленность не выпускала такие?
Ведь процентов 50 учебных фильмов - 2 части.

Поделиться2722-01-2021 11:12:27

Автор: Huan-Carlos
Активный участник
Зарегистрирован: 08-01-2019
Приглашений: 0
Сообщений: 255
Провел на форуме:
6 дней 21 час
Последний визит:
03-04-2022 11:25:59

Потрясающе получилось, даже захотелось самому попробовать печатать. Себестоимость 60 р это я так понимаю только цена пластика?

Поделиться2822-01-2021 13:20:12

Автор: Georg
Активный участник
Откуда: Новосибирск
Зарегистрирован: 13-09-2020
Приглашений: 0
Сообщений: 373
Пол: Мужской
Провел на форуме:
5 дней 9 часов
Последний визит:
31-01-2025 17:32:22

Верно, это только стоимость материала. По начальному условию принтер уже должен иметься в наличии. ) Вполне работоспособные принтеры начинаются от 8000 р., другой вопрос, что модель придётся делить на части, а потом склеивать - обычно размеры столов у них не превышают 200х200 мм.

Поделиться2928-01-2021 02:20:20

Автор: tml1984
Активный участник
Откуда: Москва
Зарегистрирован: 02-07-2018
Приглашений: 0
Сообщений: 300
Пол: Мужской
Возраст: 40 [1984-11-11]
Провел на форуме:
3 дня 1 час
Последний визит:
12-01-2025 01:06:37

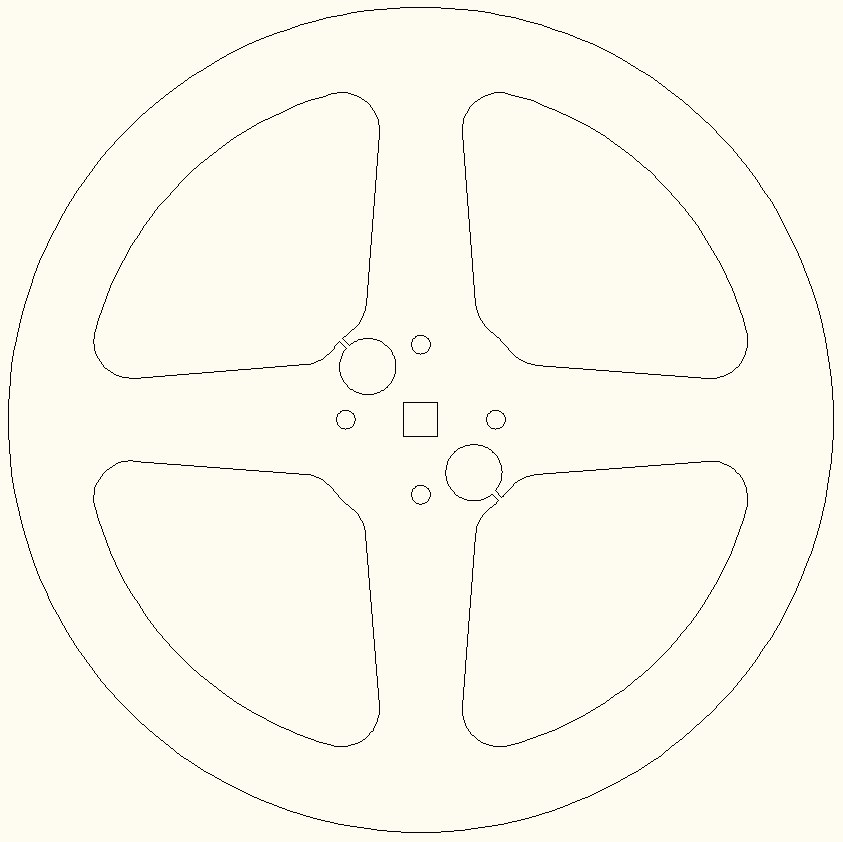

Я с помощью двух друзей решил сделать 300 м бобины, один коллега согласился сделать 3Д мобель сердечника и щечек:

диаметр бобины будет примерно 22 см, чтоб можно было разместить её в стандартной коробке от 300 м части 35 мм фильма.

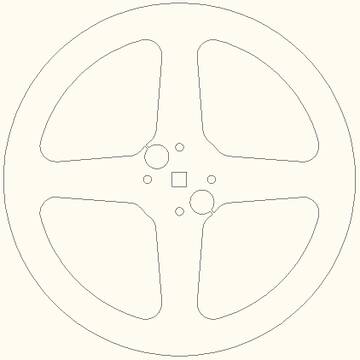

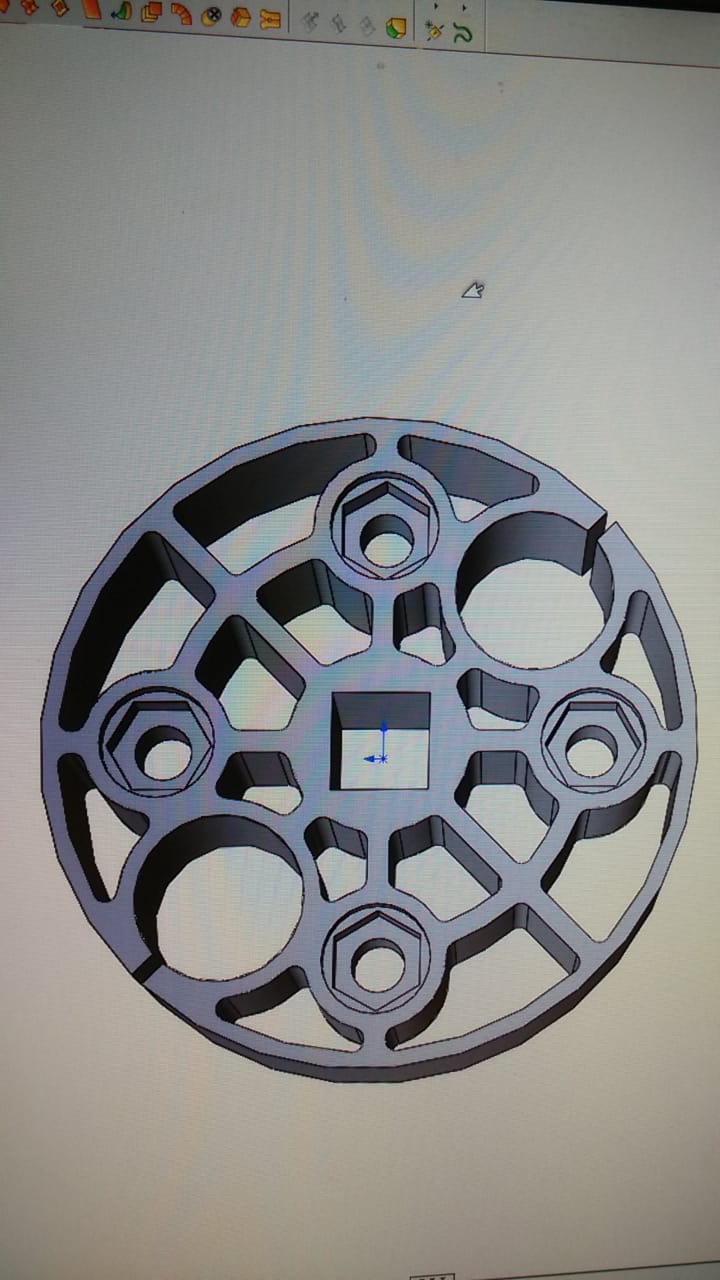

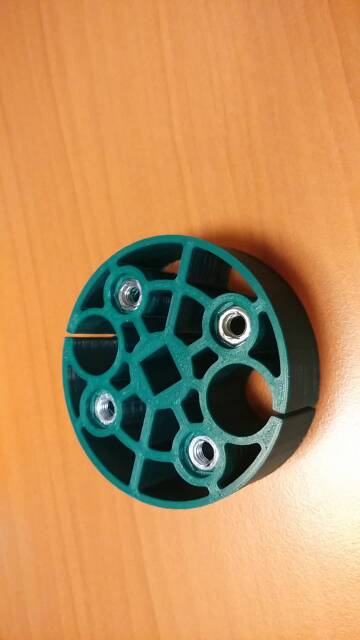

напечатанный сердечник:

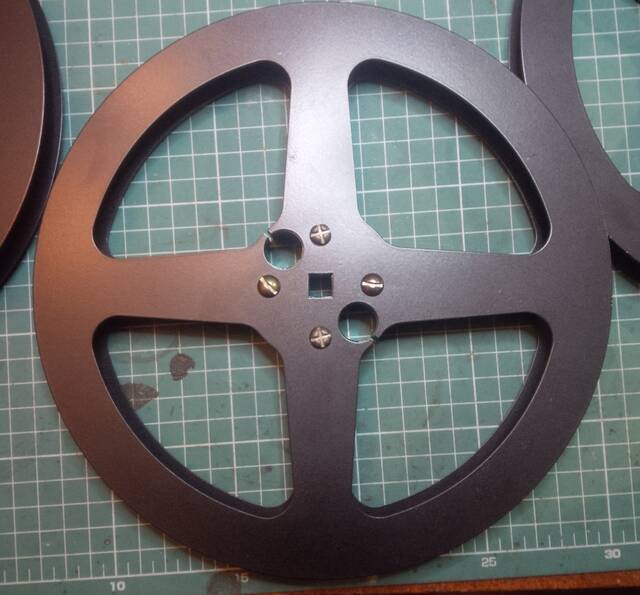

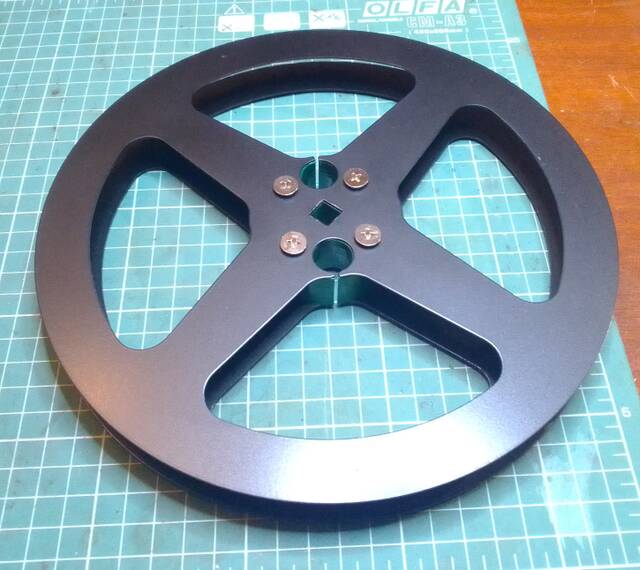

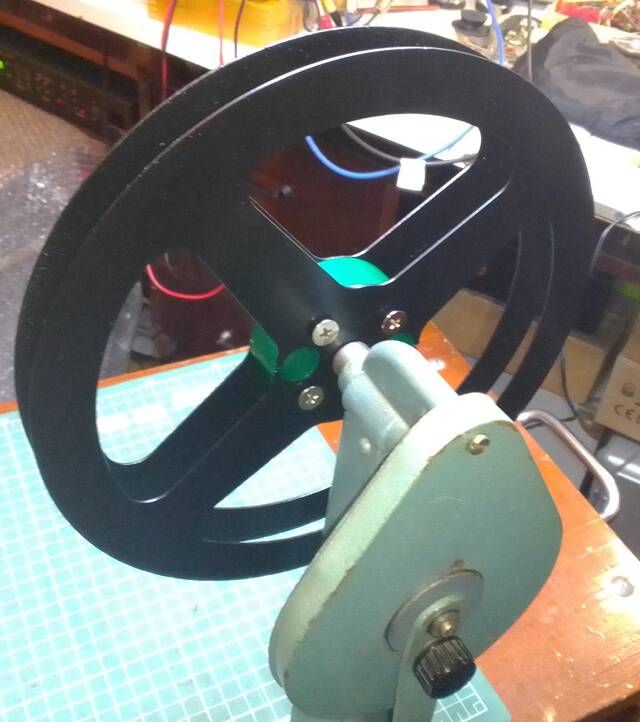

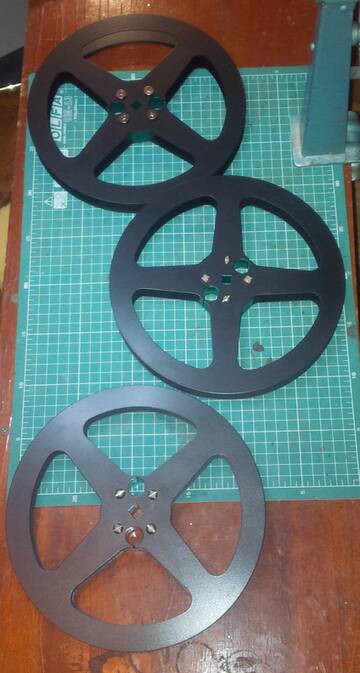

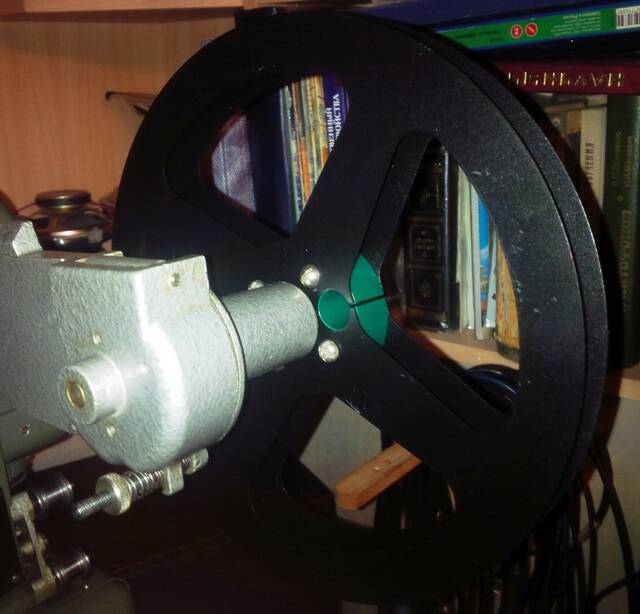

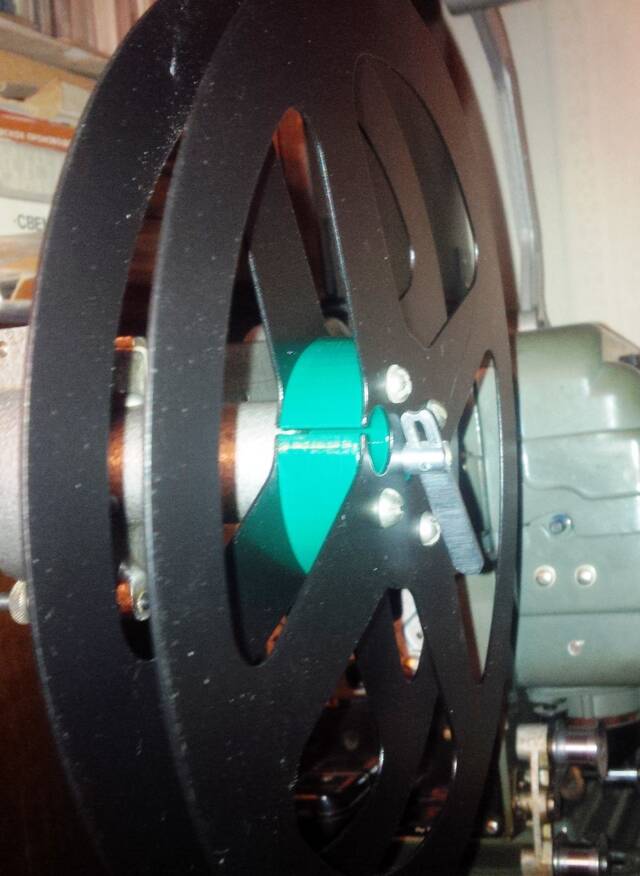

щечки после создания модели и чертежа мой другой друг отправит на завод, где делает корпуса для своих усилителей, там лазерной резкой будут вырезаны, когда все сделают покажу, должно хорошо получится

Поделиться3028-01-2021 04:07:15

Автор: Georg
Активный участник
Откуда: Новосибирск
Зарегистрирован: 13-09-2020
Приглашений: 0
Сообщений: 373
Пол: Мужской
Провел на форуме:
5 дней 9 часов
Последний визит:
31-01-2025 17:32:22

Отличный сердечник! И бобины получатся хорошие. После лазерной резки на боковинах будет достаточно острая кромка, нужно обязательно притупить внешний радиус. Я такой метод изготовления планирую применить для больших бобин 35 мм, для меня там это более оправданно. Ждём фото готовых бобин!

Поделиться3128-01-2021 10:09:29

Автор: Huan-Carlos
Активный участник
Зарегистрирован: 08-01-2019
Приглашений: 0
Сообщений: 255
Провел на форуме:
6 дней 21 час
Последний визит:
03-04-2022 11:25:59

Georg
А зачем для 35мм бобины? Пленка же достаточно широкая чтобы хорошо лежать просто смотанной в рулоны. Это с 16мм неудобно - рулон не держится.
