Про конденсатор параллельно головки ничего не скажу, раз нет на схеме, подключайте головку без него. Переключатель S6.1 выключает звуковую лампу.
Ремонт Радуги-2
Сообщений 361 страница 376 из 376
Поделиться36109-03-2025 11:48:35
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 21
- Сообщений: 2383
- Пол: Мужской
- Возраст: 54 [1970-10-09]
- Провел на форуме:
2 месяца 10 дней - Последний визит:
Сегодня 08:04:27
Поделиться36209-03-2025 12:00:01
Понял, спасибо
Поделиться36310-03-2025 19:50:01
Здравствуйте, подключил сегодня головку, на время проверки, вместо фотодиода, головку на специальном держателе временно закрепил на корпусе проектора секундным клеем. Проверил с пленкой, звука не было. Головка прям лежала магнитной дорожке.
В чём может быть проблема?
Поделиться36411-03-2025 10:08:46
- Активный участник
- Откуда: Новосибирск
- Зарегистрирован: 13-09-2020
- Приглашений: 0
- Сообщений: 408
- Пол: Мужской
- Провел на форуме:
5 дней 19 часов - Последний визит:
Сегодня 13:59:02
Всех приветствую!

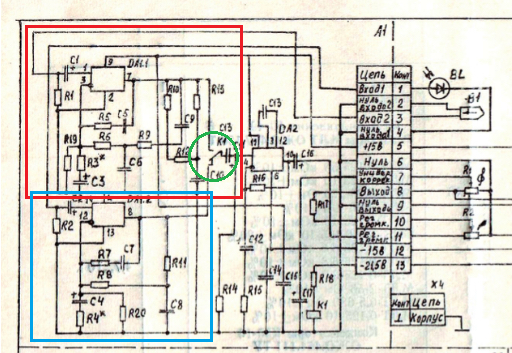

Проверить работоспособность магнитной головки можно и без фильма. Достаточно аккуратно прикоснуться или провести мимо её рабочей поверхности металлическим предметом (предварительно убавив громкость). Нужно понять, у вас вообще не работает усилитель, или вы неправильно выполнили подключение головки. Обычно, у магнитной головки напряжение полезного сигнала значительно ниже, чем у фотодиода. По этой причине применяются немного разные предварительные усилители. Что и видно на вашей схеме: красной рамкой я выделил канал для магнитной головки, голубой рамкой - канал для фотодиода. Их схемы немного отличаются. Также, зелёной окружностью я выделил переключатель, который позволяет выбрать, с каким предварительным усилителем нужно работать. Так что в этом случае вариант подключения магнитной головки "вместо" фотодиода может и не дать результата.
Поделиться36511-03-2025 10:11:10
Понял, спасибо.
Я когда к магнитной головке прикасался или рядом рукой проводил треск и шум был.
Поделиться36611-03-2025 15:49:11
- Активный участник
- Откуда: Новосибирск
- Зарегистрирован: 13-09-2020
- Приглашений: 0
- Сообщений: 408
- Пол: Мужской
- Провел на форуме:
5 дней 19 часов - Последний визит:
Сегодня 13:59:02
Стас, треск и шум может быть также от прикосновения к "сигнальным" проводам рукой. Важно проверить именно реакцию магнитной головки на металлический предмет.
Поделиться36711-03-2025 19:52:58
Когда к головке металлическим предметом прикасался, треск был, а когда рядом проводил, ничего. Подключил всё как сказано схеме, не работает.
Поделиться36812-03-2025 17:12:12
- Активный участник
- Откуда: Новосибирск
- Зарегистрирован: 13-09-2020
- Приглашений: 0
- Сообщений: 408
- Пол: Мужской
- Провел на форуме:
5 дней 19 часов - Последний визит:
Сегодня 13:59:02
Стас, где-то писали на форуме, что при проверке звука (хоть на фотодиоде, хоть на магнитной головке) без плёнки, только лишь путём перекрытия подходящим предметом светового потока от лампы или прикосновения к головке, должны быть слышны чёткие и громкие "бУхающие" звуки, с частотой перекрытия/прикосновения. Если просто какой-то сухой треск, то может быть усилитель и не работает. Он вообще был работоспособен, оптическую фонограмму воспроизводил?
Поделиться36912-03-2025 20:43:47
Оптический работал очень нормально.
Я, когда купил проектор, так проверял его, были, как вы говорите, бухающие звуки.
Отредактировано Стас (12-03-2025 20:45:24)
Поделиться37013-03-2025 18:20:46
- Активный участник
- Откуда: Новосибирск
- Зарегистрирован: 13-09-2020
- Приглашений: 0
- Сообщений: 408
- Пол: Мужской
- Провел на форуме:
5 дней 19 часов - Последний визит:
Сегодня 13:59:02
Хорошо, попробуйте проверить, магнитная головка точно исправна? Т.е. нет ли обрыва обмотки, замыкания на корпус? И вообще, сигнальный вход предусилителя магнитной головки имеет какую-то чувствительность к прикосновению?
Поделиться37113-03-2025 18:54:16
Не замыкает ни один контакт на корпус, сопротивление головки показывает 1Мом.
Я так понимаю головка не исправна.
Поделиться37215-03-2025 12:01:36

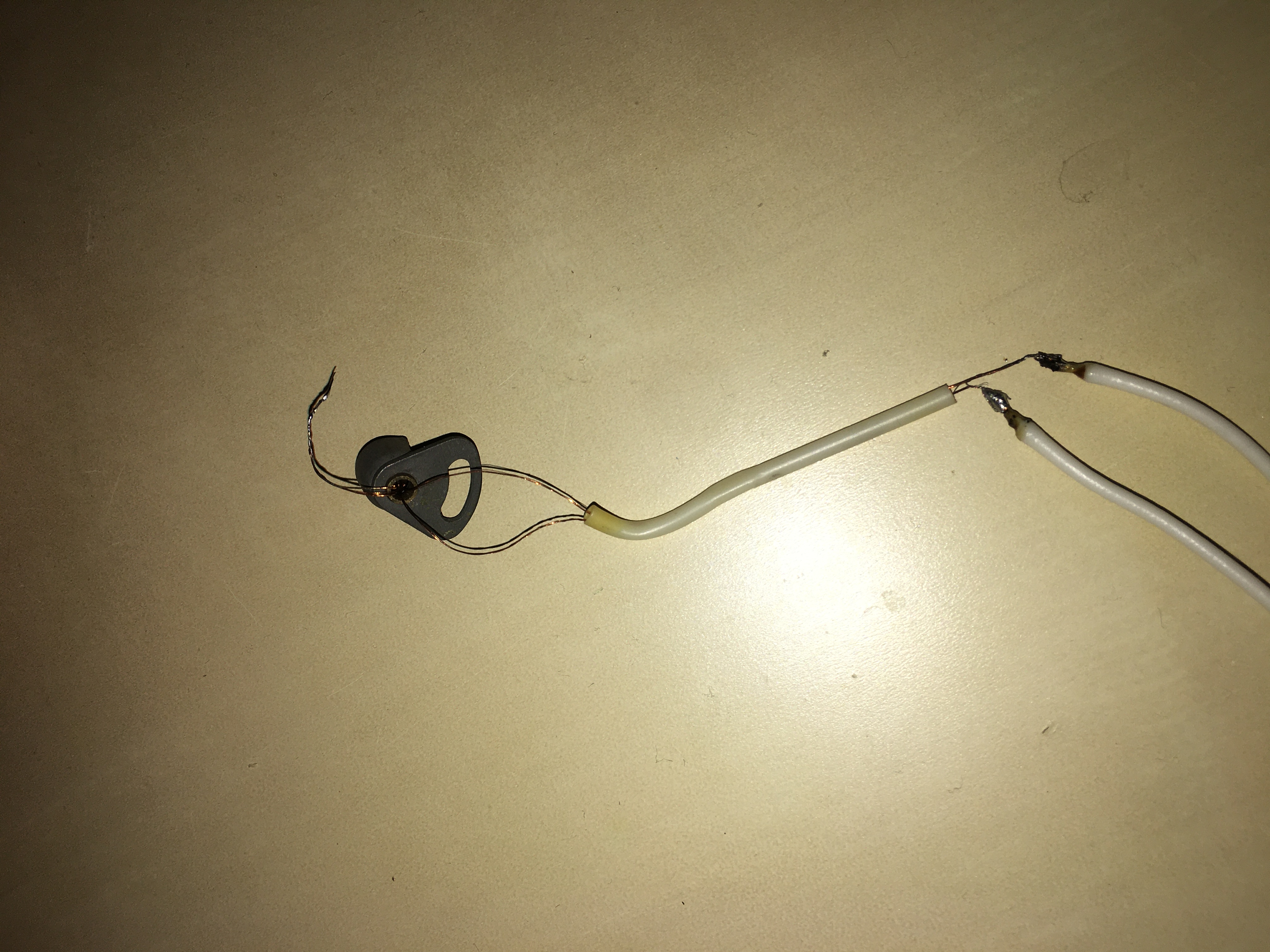

Здравствуйте, открутил головку от крепежа, проверил тестером обмотки отдельно каждую. На фото проводок сверху - это соединение двух обмоток, и вот тот, что слева проводок с общим показывает 15ом, а другой с общим 1Мом. Можно ли подключить только одну обмотку головки та, что работает?
Поделиться37315-03-2025 17:21:17
- Активный участник
- Откуда: Новосибирск
- Зарегистрирован: 13-09-2020
- Приглашений: 0
- Сообщений: 408
- Пол: Мужской
- Провел на форуме:
5 дней 19 часов - Последний визит:
Сегодня 13:59:02
У меня магнитная головка от проектора "Украина-5" имеет сопротивление 30 Ом. Вероятно, у вас должна быть такая же головка.
Вообще, магнитные головки имеют сопротивление максимум до нескольких сотен Ом.
1 МОм - это вы, вероятно, измерили сопротивление изоляции...
Поделиться37415-03-2025 17:26:39
Значит изоляцию плохо зачистил
Я нашёл у себя головку магнитную от магнитофона кассетного, решил проверить вместо той, проводил пинцетом металлическим рядом, ничего. Может она не предназначена для данной схемы? Сопротивление 200ом.
Поделиться37515-03-2025 17:27:54
Georg написал(а):
У меня магнитная головка от проектора "Украина-5" имеет сопротивление 30 Ом.
Ну вот и получается, одна обмотка 15ом, а две как раз 30
Поделиться37615-03-2025 17:53:56
- Активный участник
- Откуда: Новосибирск
- Зарегистрирован: 13-09-2020
- Приглашений: 0
- Сообщений: 408
- Пол: Мужской
- Провел на форуме:
5 дней 19 часов - Последний визит:
Сегодня 13:59:02
Я в своё время хотел применить головку от магнитофона, но потом нашёл оригинальную. Сложно сказать, будет работать или нет эта головка с предусилителем кинопроектора. Думаю, что очень критично не должно быть, какой-то результат всё равно должен быть. Вот установить её точно будет сложнее. Стас, тогда вы добейтесь, чтобы у вас достоверно "звонилось" 30 Ом на проводах, которые идут из головки. Ну и надо дальше разбираться с усилителем.
Кстати, провода, выходящие из головки, нужно обязательно экранировать. Я не знаю, как у вас было в "Радуге" в оригинале, но у "Украины-5" экран до самого разъёма на корпусе проектора.
