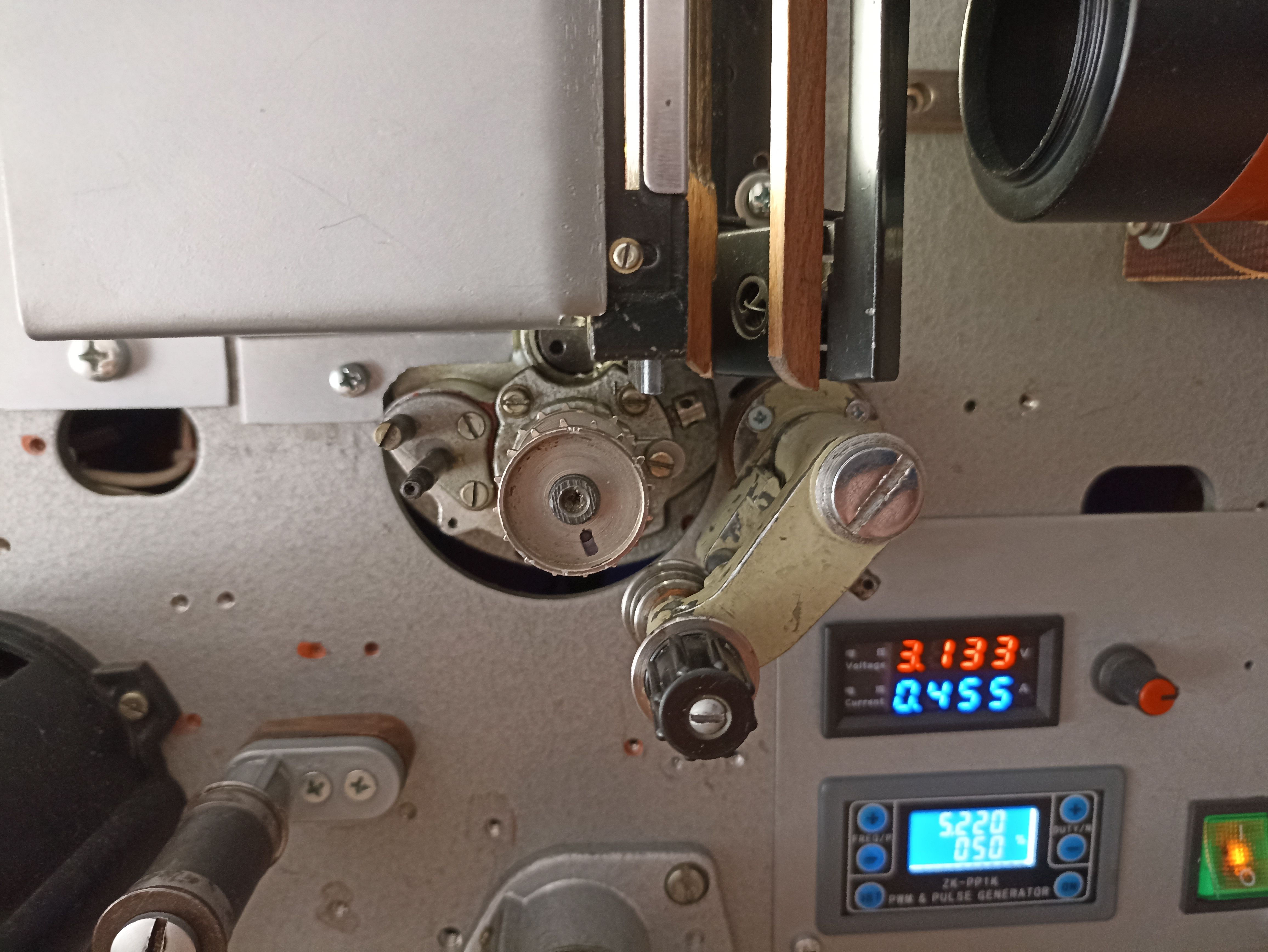

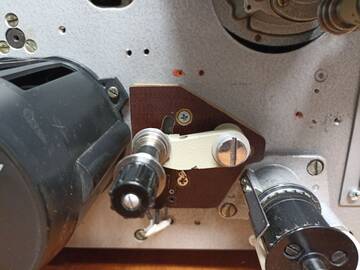

Подвергся мой аппарат очередной модернизации, решил побороться с поперечной неустойчивостью кадра в фильмовом канале. Установил прижимной ролик скачкового барабана от 23КПК предварительно модернизировав его, установил на него ролики с буртиком, теперь надеюсь буртики будут сдерживать киноплёнку от поперечного "гуляния", киноплёнка в фильмовом канале будет удерживаться двумя роликами, поперечно-направляющим и прижимным. Запустил сейчас часть на сканирование, посмотрим что получиться.

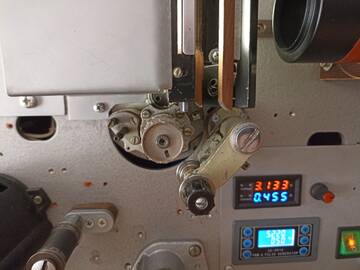

Был вот такой ролик.

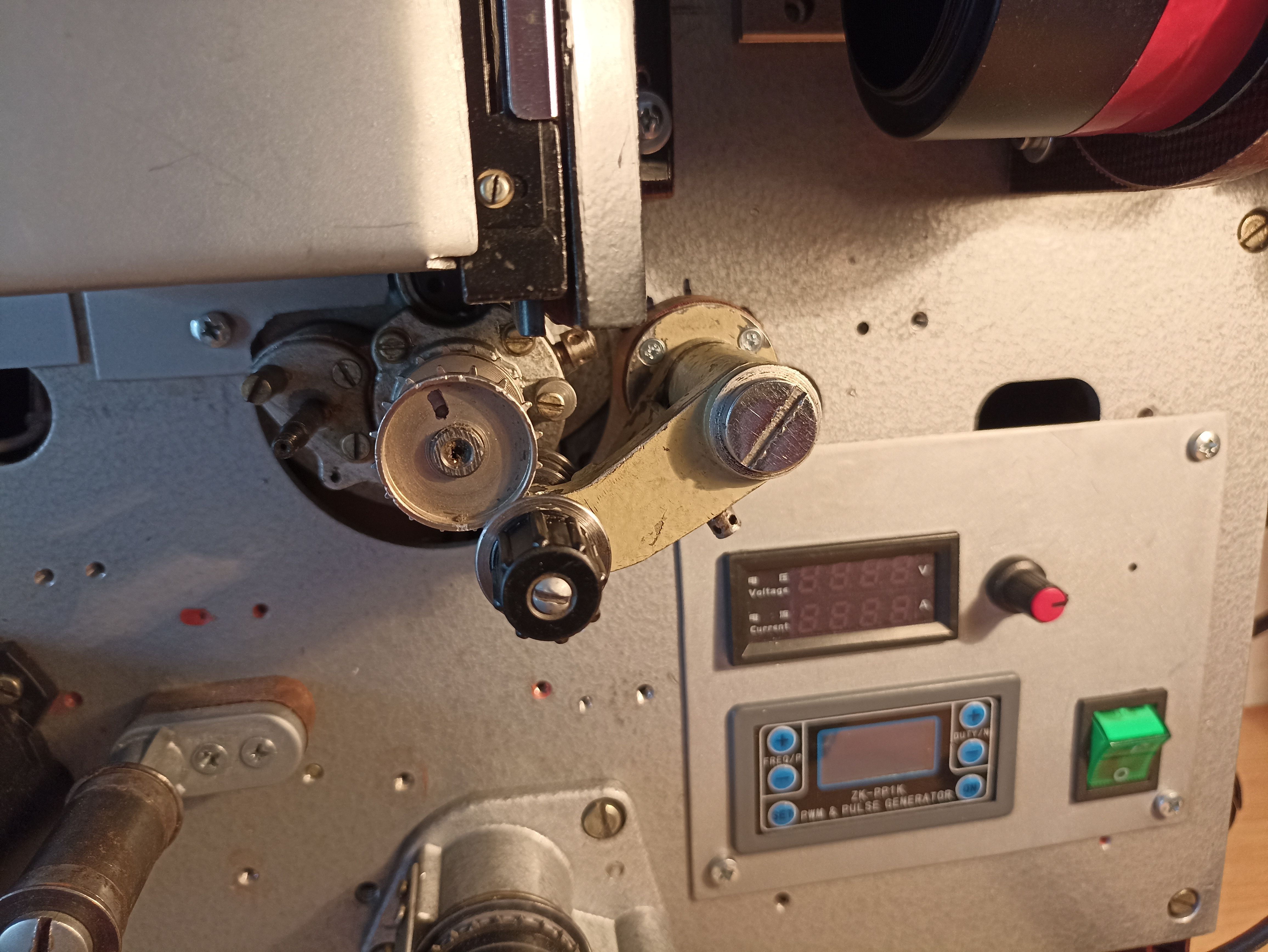

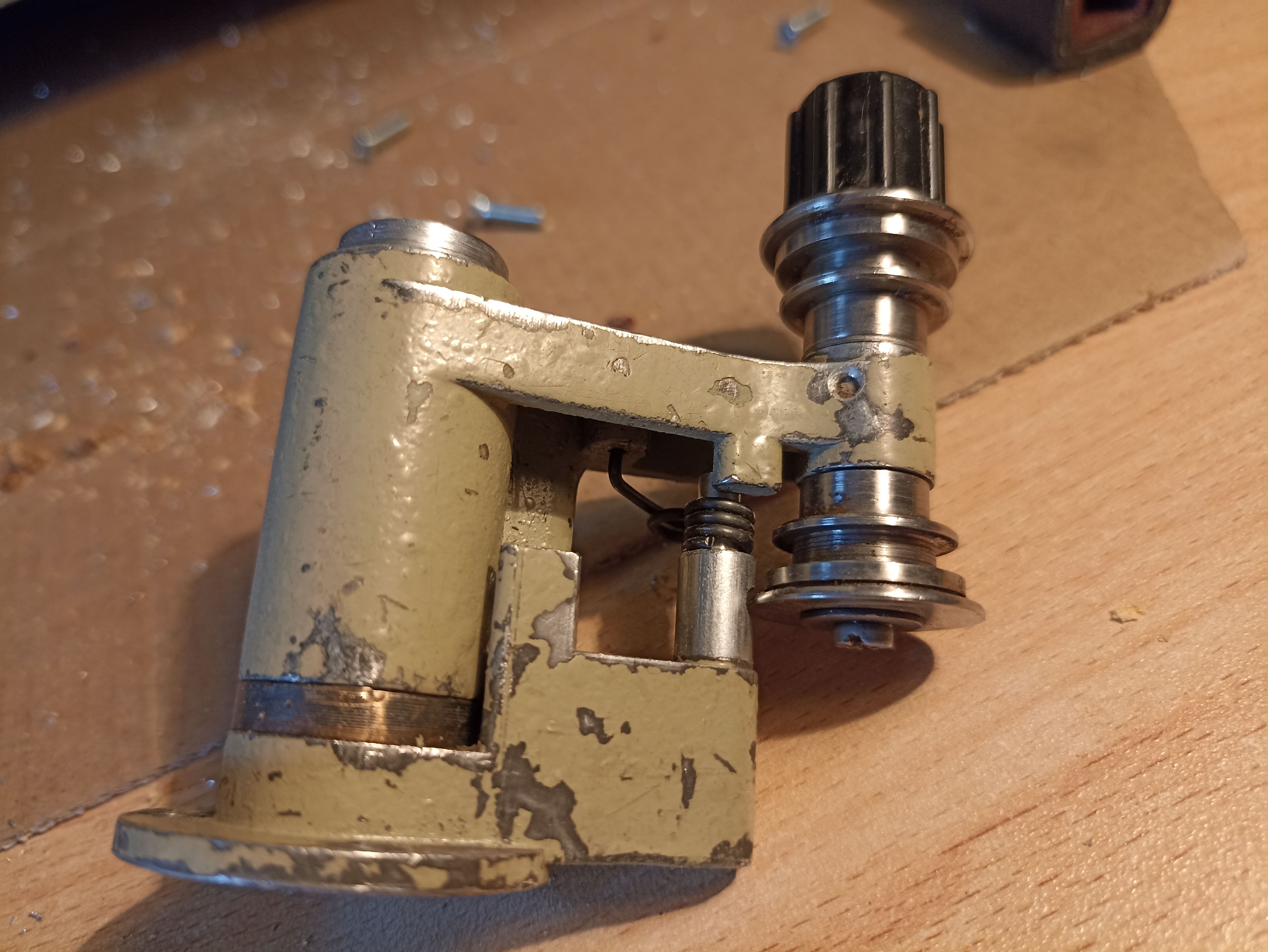

Стал вот такой.

16-ЗП
Я это затеял не столько для стабилизации кадра, "гуляние" кадра не так критично, кадр можно подправить в видеоредакторе (хотя иногда лень править), а вот для распознавания звуковой дорожки это критично, может перфорации или кадр захватить, а это лишние помехи.

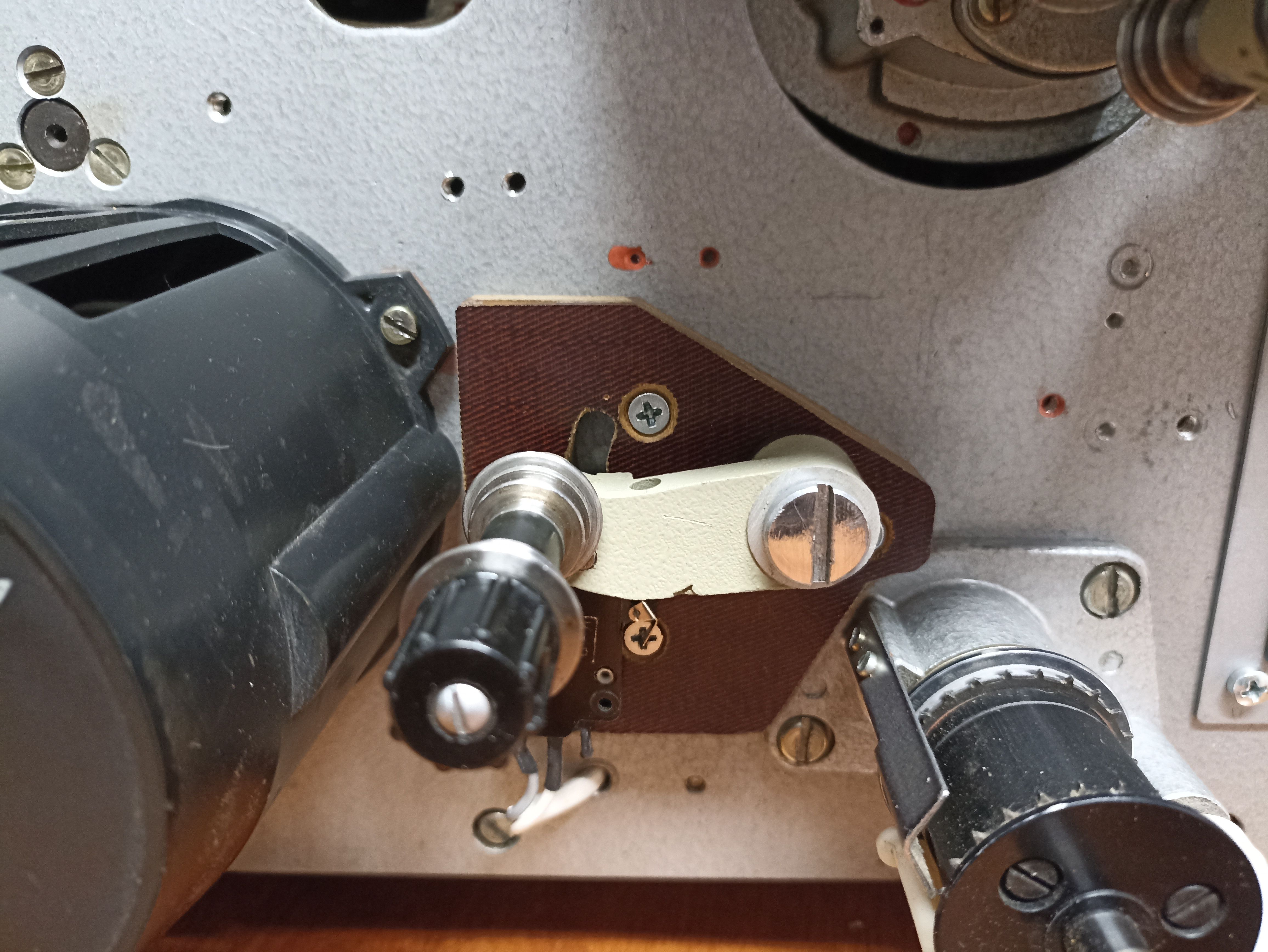

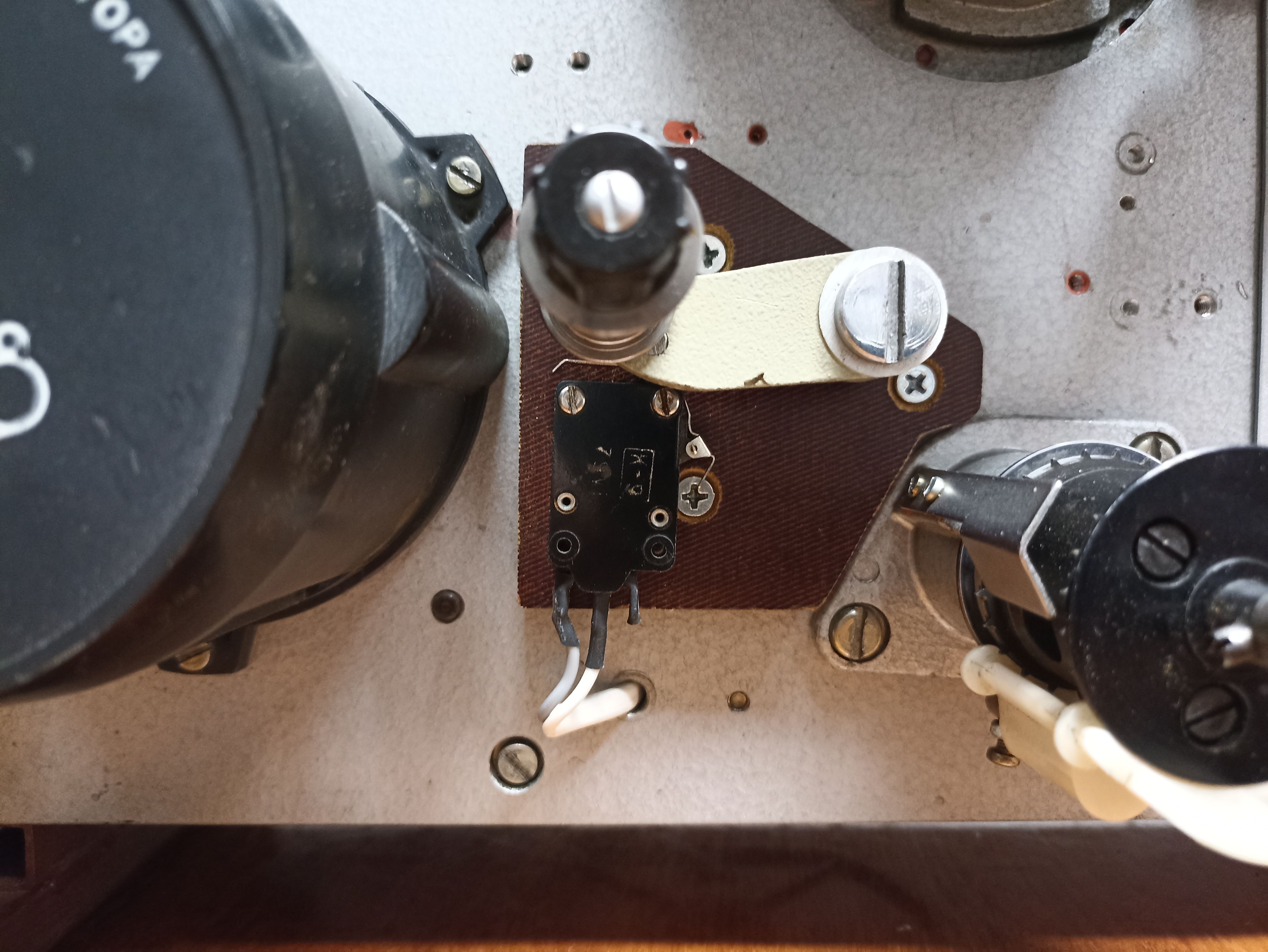

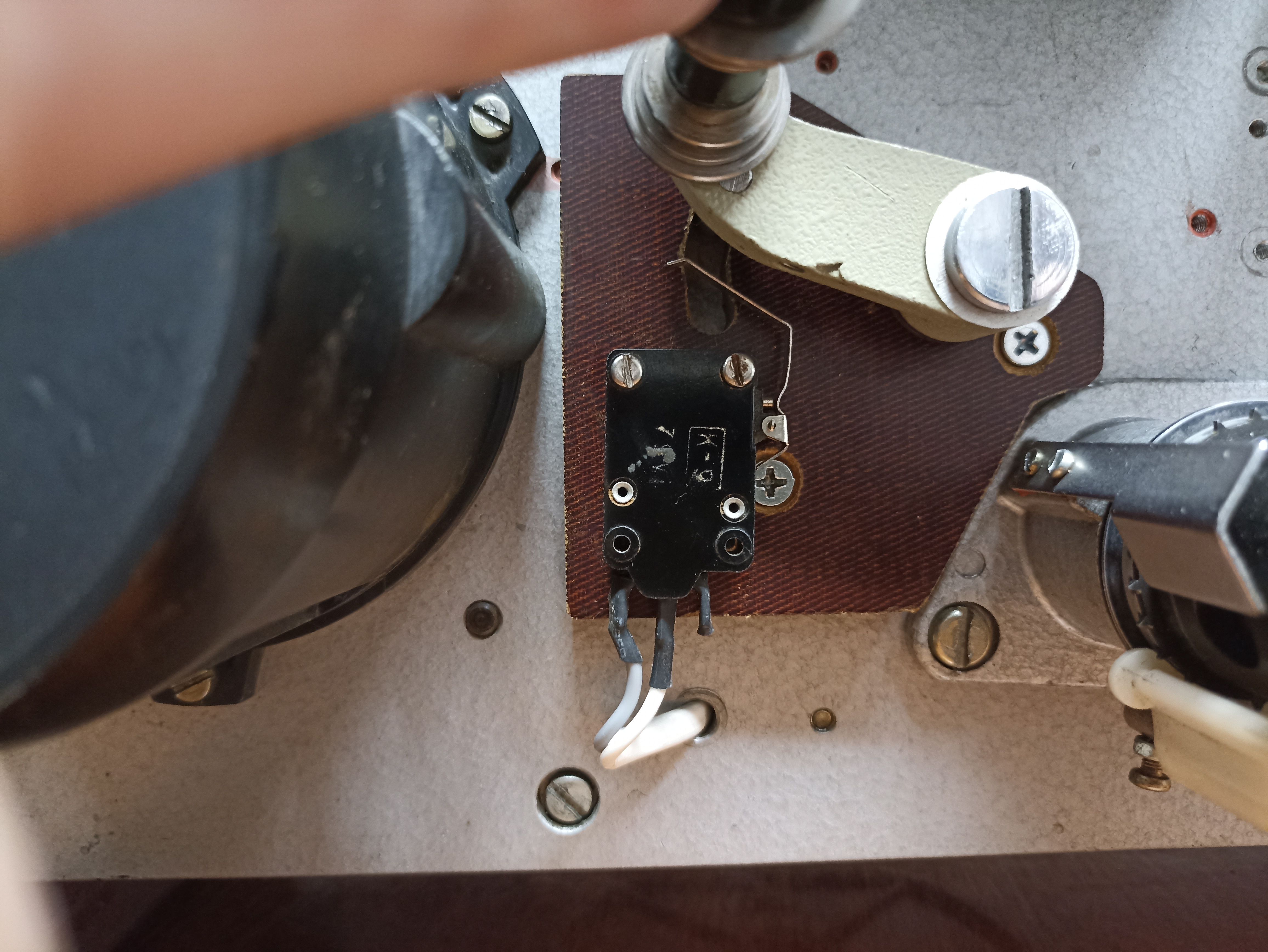

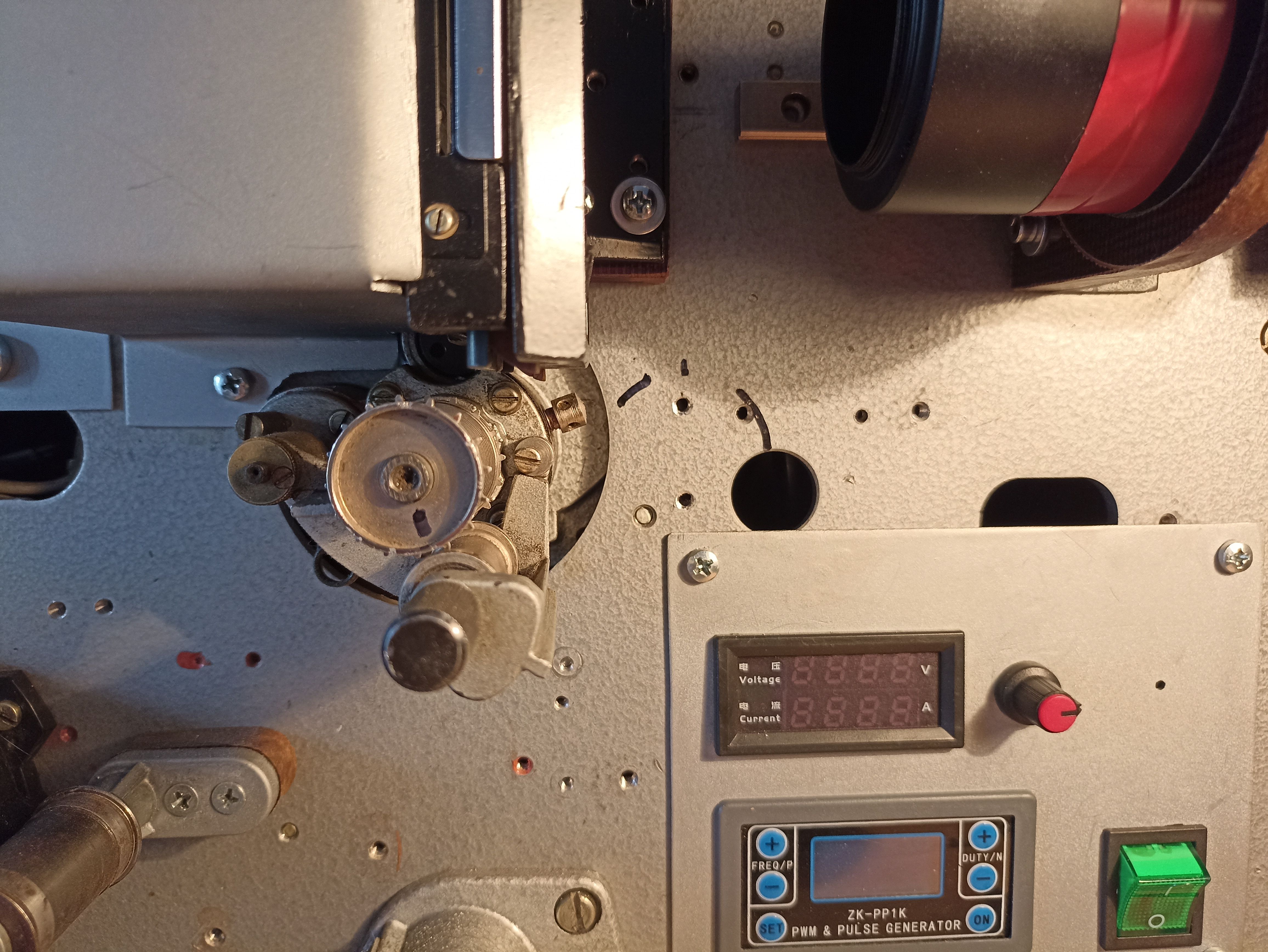

Вчера немного модернизировал сей аппарат, сделал автостоп из прижимного ролика от 23КПК, всё по простому, советский микрик МИ3А, пока наматыватель тянет, ролик в верхнем положении, как плёнка заканчивается, ролик падает вниз и давит на микрик, реле питания отключается.

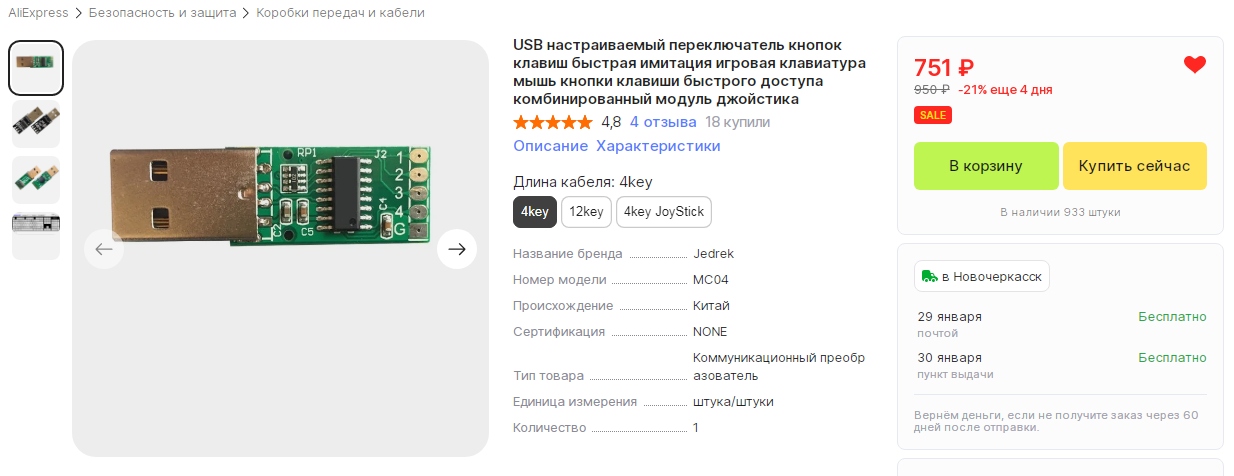

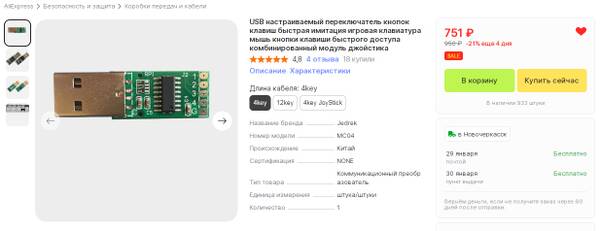

Не сразу, но решение было найдено, как всегда китайцы "рулят", на алиэкспресс был куплен вот такой имитатор клавиатуры на четыре кнопки.
Сегодня установил его на сканер, сигнал на него подаётся с той же оптопары, что и на мышку подавался, и этот имитатор также как и кнопки мышки управляются минусом, уже собирался делать инвертор сигнала на транзисторе, как делал на мышке, но при тщательном изучении работы платы оптопары, пришла мысль как можно обойтись без дополнительного транзистора.

Плата оптопары работает следующим образом, на плате три контакта, два из них питание пять вольт, третий сигнальный, в момент перекрытия света в оптопаре на сигнальном контакте появляется напряжение +5 вольт, затем через транзистор подавалось -5 вольт на кнопку мышки.

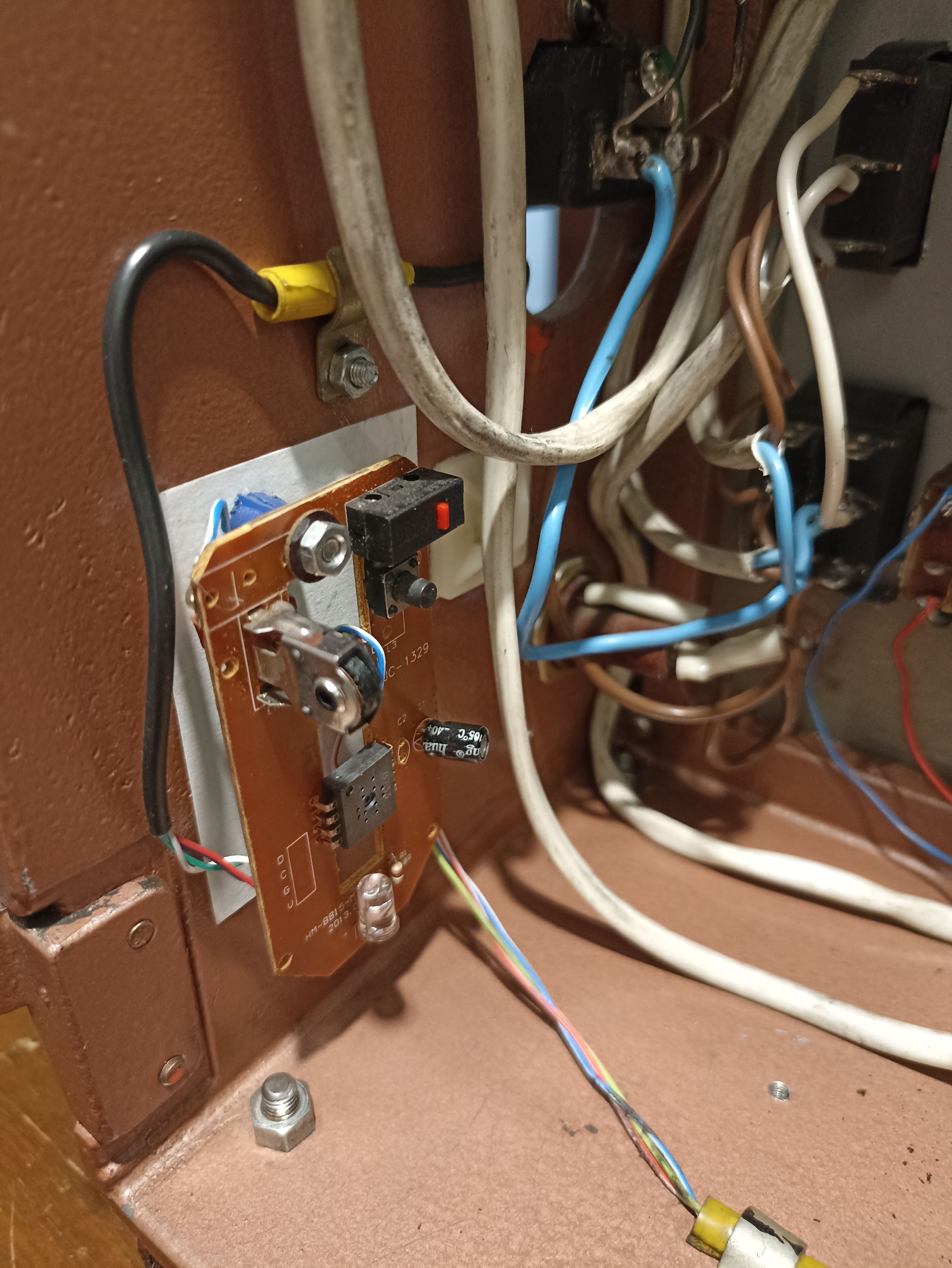

Вот такая заслонка (шторка) которая перекрывает свет стояла на оптопаре.

При тщательном изучении выяснилось, что если свет не перекрыт, то на сигнальном контакте платы присутствует напряжение -5 вольт. Получается, что если свет не перекрыт, то на контакте -5 вольт, а если перекрыт, то +5 вольт, немного подумав я решил изготовить новую заслонку (шторку) на оптопару, теперь свет перекрыт постоянно и в нужный момент кратковременно подаётся, заслонка (шторка) получилась в виде диска с небольшим отверстием, тем самым я получил сигнал -5 вольт в нужный мне момент.

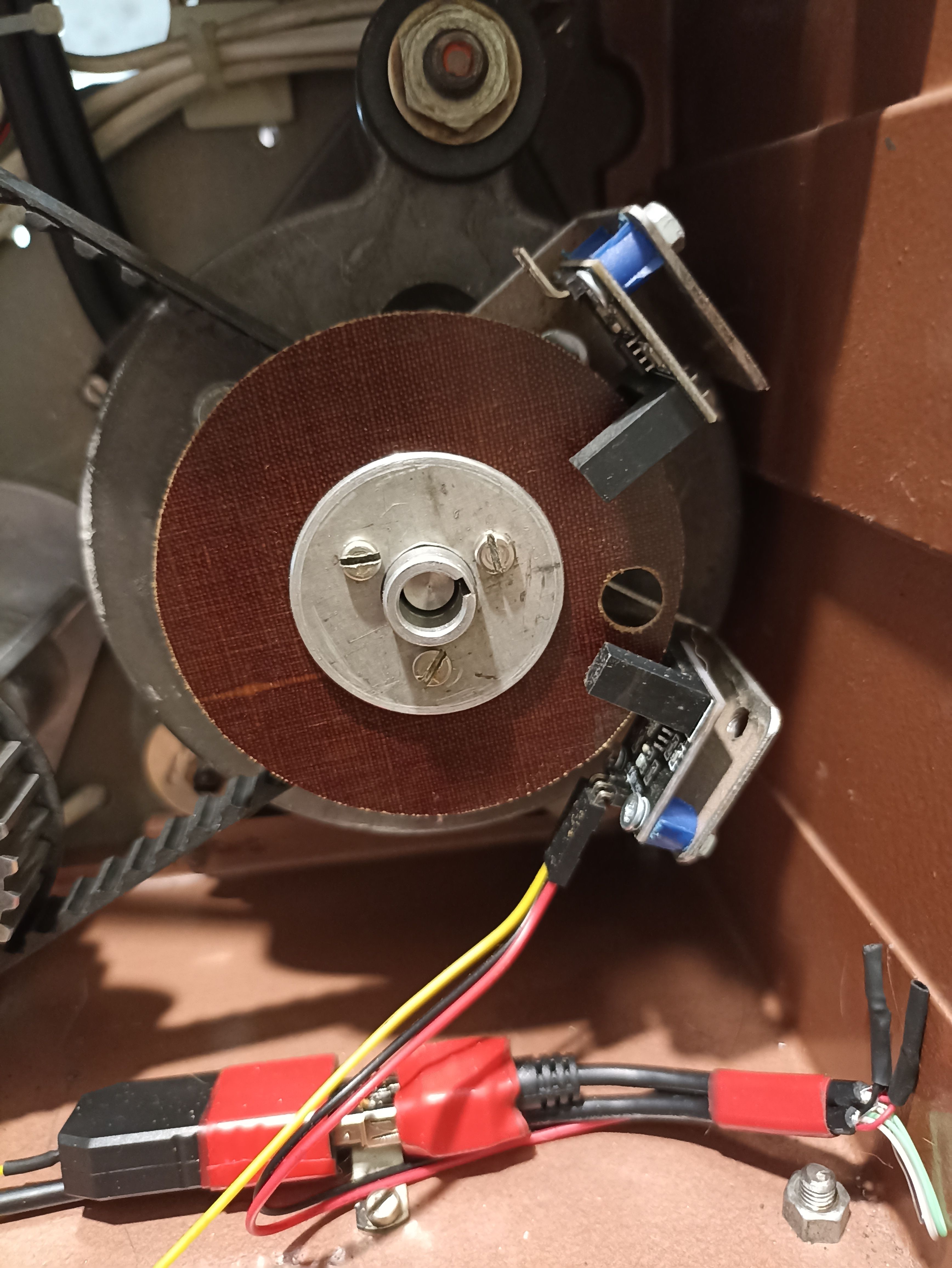

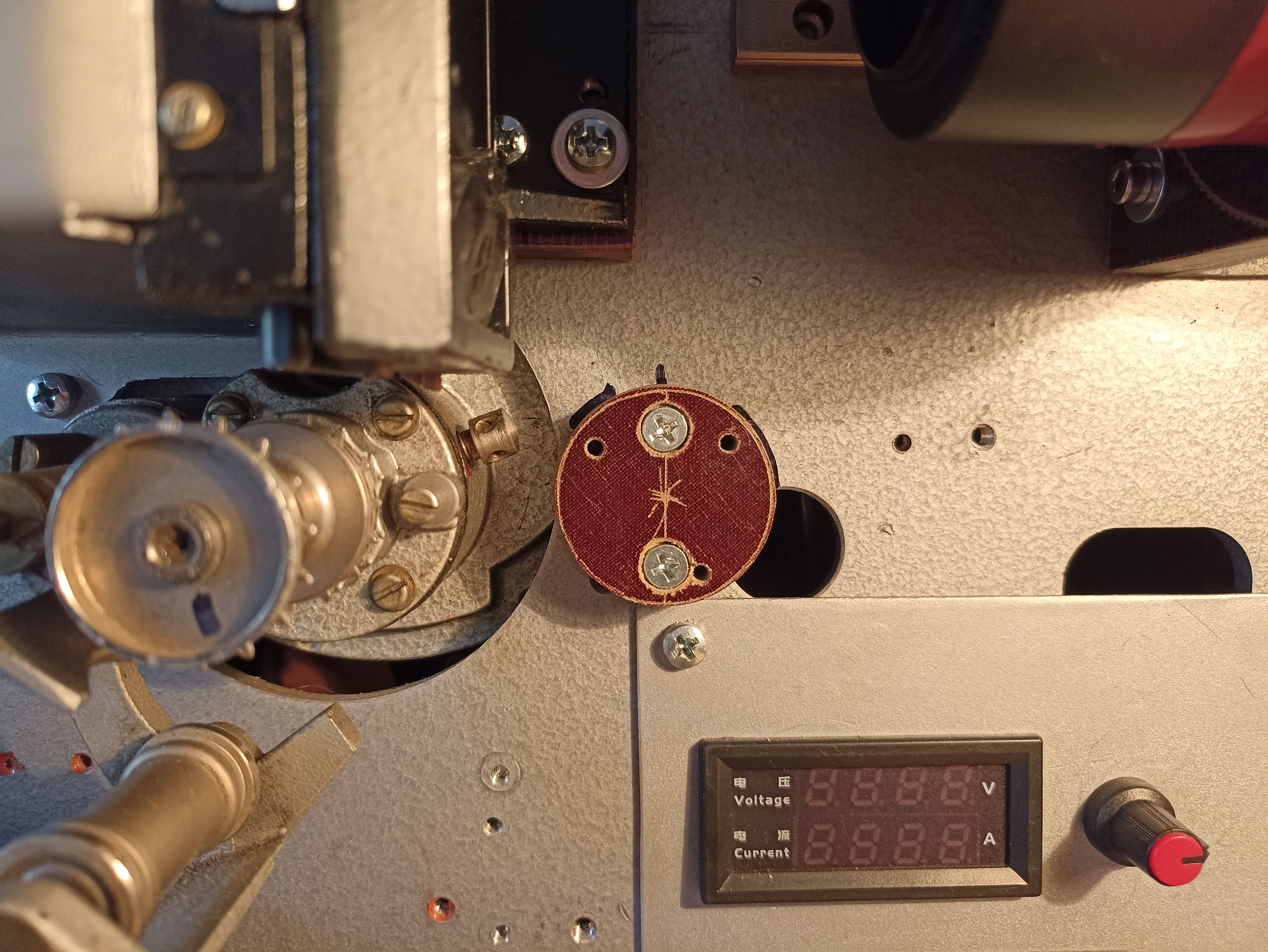

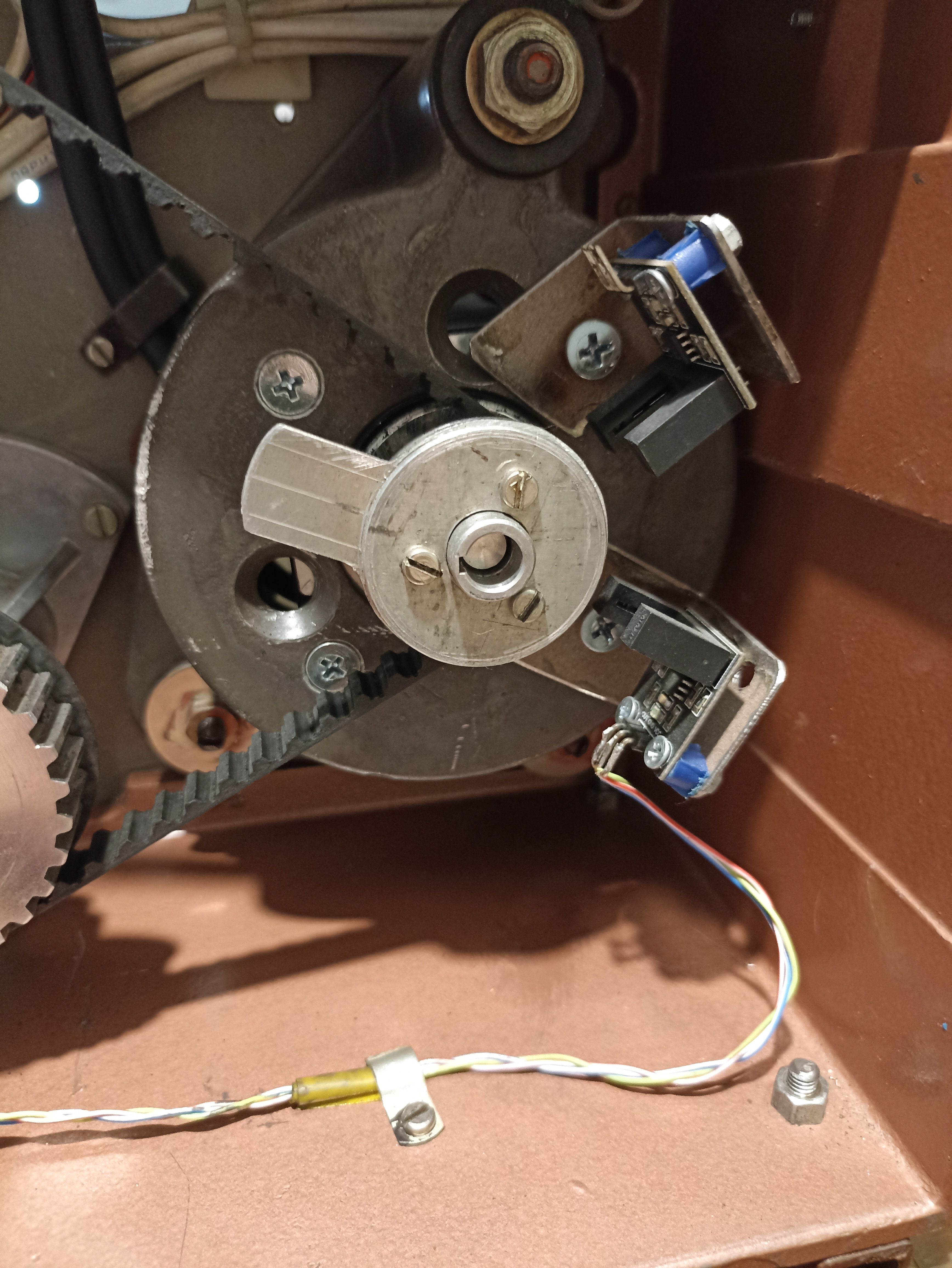

Теперь заслонка выглядит так.

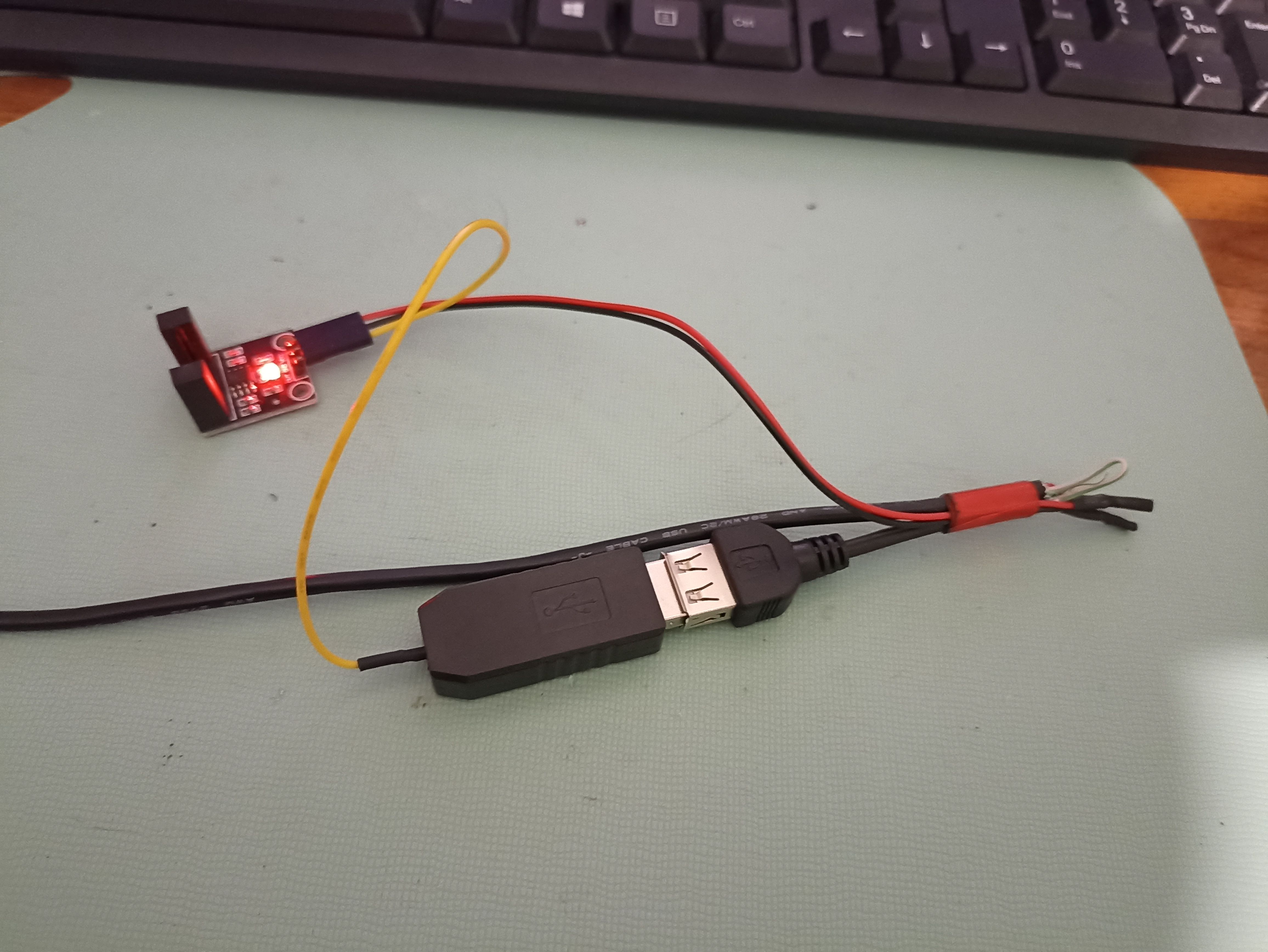

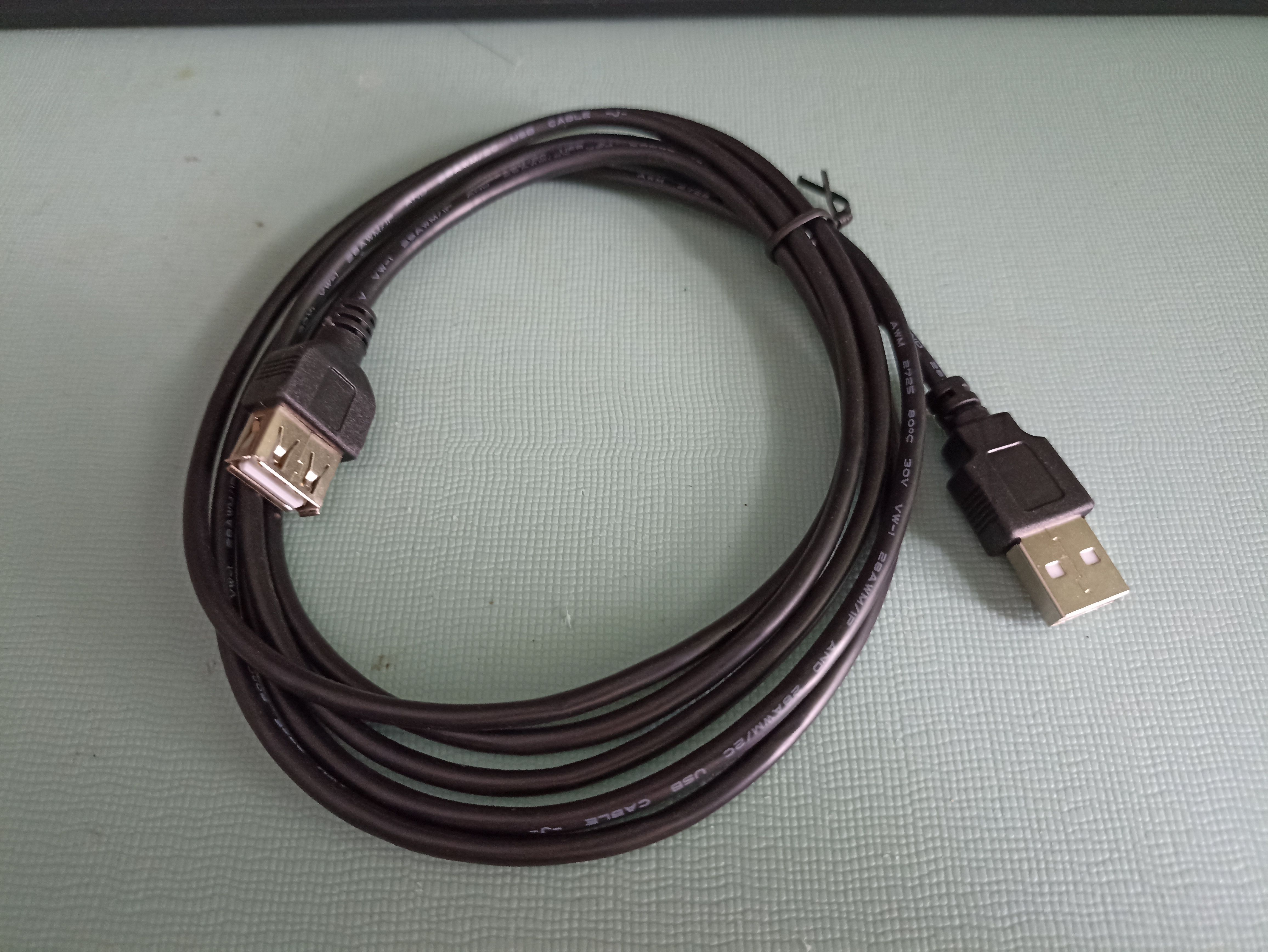

Для подключения имитатора клавиатуры был использован удлинитель USB-2.0

Изоляция кабеля была аккуратно вскрыта и к проводам питания был подпаян разъём оптопары

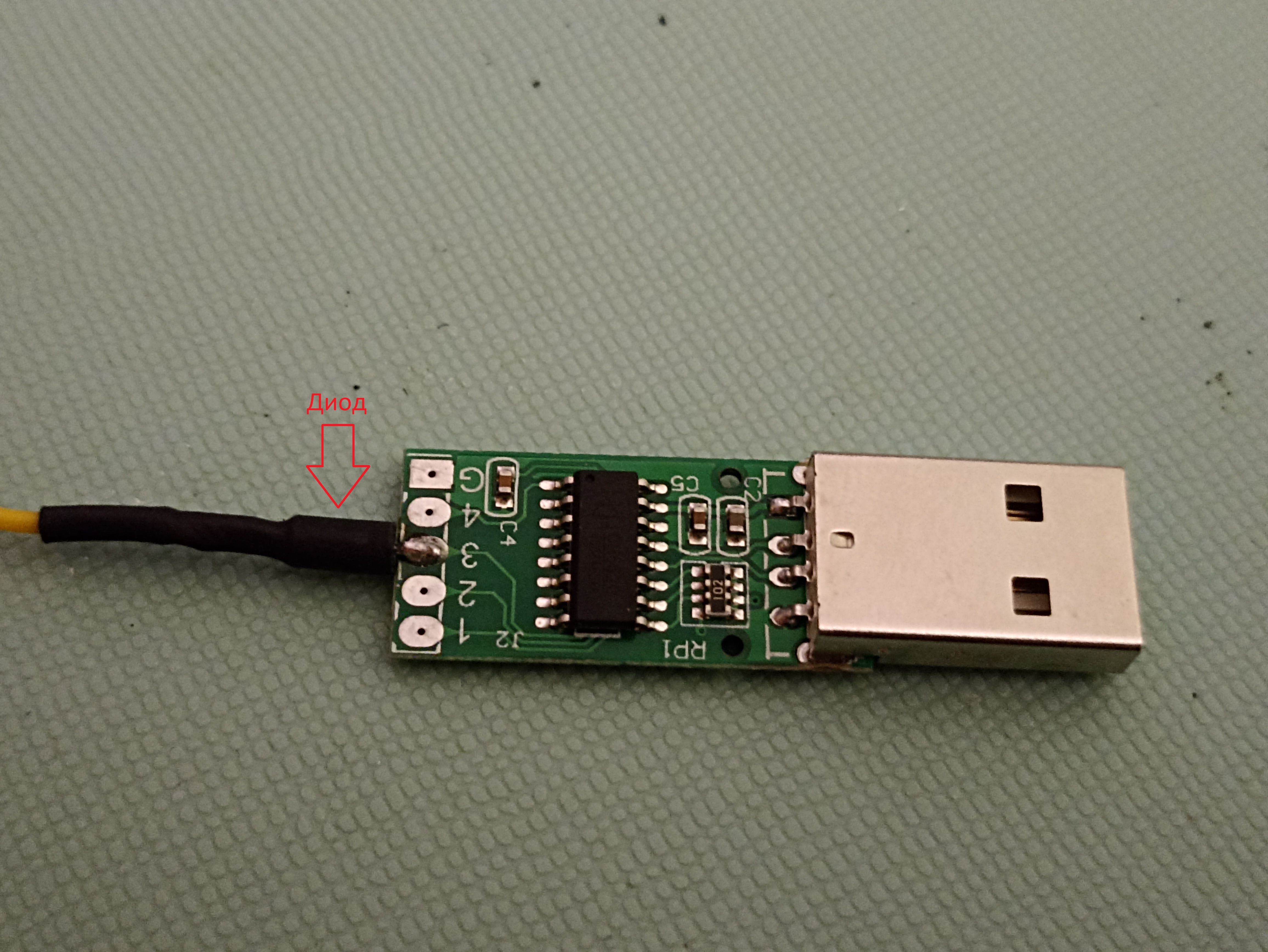

Чтобы на плату имитатора клавиатуры не подавалось сигнальное напряжение +5 вольт с оптопары, в цепь сигнального провода был установлен диод, на фото диод находится в термотрубке, забыл сфотать.

Имитатор запрограммировал на сочетание клавиш, которые соответствуют захвату кадра, теперь курсор мышки может быль в любом месте, лишь бы окно программы захвата было активно.
В данный момент проходят испытания, одна часть уже отсканирована, позже отпишусь о результате.

Georg, я сам не знал, только подозревал, что что-то подобное должно быть, долго искал, попадались какие-то кнопки больших размеров, как на квартирных звонках, на эту случайно наткнулся, да данный девайс может иметь широкое применение, буду надеется, что в связке с оптопарой будет работать хорошо, думаю ещё такой на 16мм сканер заказать.

Duwakin
К сожалению уже всё собрано и сканер находится в работе, разбирать чтобы посмотреть не хочется, закажу ещё такой девайс, как придет обязательно посмотрю.

Georg
Изначально попадались такие ,такие и такие кнопки , уже хотел брать такие и курочить, чтобы подключить оптопару.

Отработал неделю данный девайс, отсканировано примерно 15 частей, в каждой части примерно 14500+ кадров, всего получается 217500+ кликов, нареканий по работе нет, работает бес сбоев, думаю данный девайс будет понадёжнее мышки и есть возможность подачи ещё трёх команд на ПК, уже есть мысли как воспользоваться этой возможностью.

Думал, что из-за мышки уходил курсор, но вчера заметил, что во время сканирования иногда курсор так же меняет своё местоположение, при этом в сканере мышки нет, основная мышка отключаемая, какой-то барабашка двигает курсор  , хорошо что теперь захват кадра происходит нажатием сочетания клавиш и смена положения курсора не влияет на захват кадра, но всё же интересно, кто двигает курсор.
