Вот! Тоже интересная тема.

А термометр вот типа такого https://aliexpress.ru/item/100500392003 … 7468825112 для наших целей не пригодится?
Вначале температуру при пайке регулировать, а потом контролировать нагрев радиатора у светодиода при работе?

О какой плате идёт речь?

Можно и ту и другую  но лучше использовать то что рекомендовал КПТ 36.  На первой большой регулятор и   возможно случайно  нарушить регулировку тока,  если это в процессе работы не нужно. Но я так понял  что  на первой плате можно ток регулировать максимальный  ещё и SMD резистором на плате. А регулятором уже регулировать ток от минимального да макси в зависимости от резистора и какой при этом  у диода рабочий  макс ток допустимый  соответственно,важно  чтоб не выйти за пределы когда регулятор будет выставлен до упора. Экспериментировать нужно в общем. ИМХО. Тут уж вам решать.

Отредактировано Виктор (29-03-2022 13:39:57)

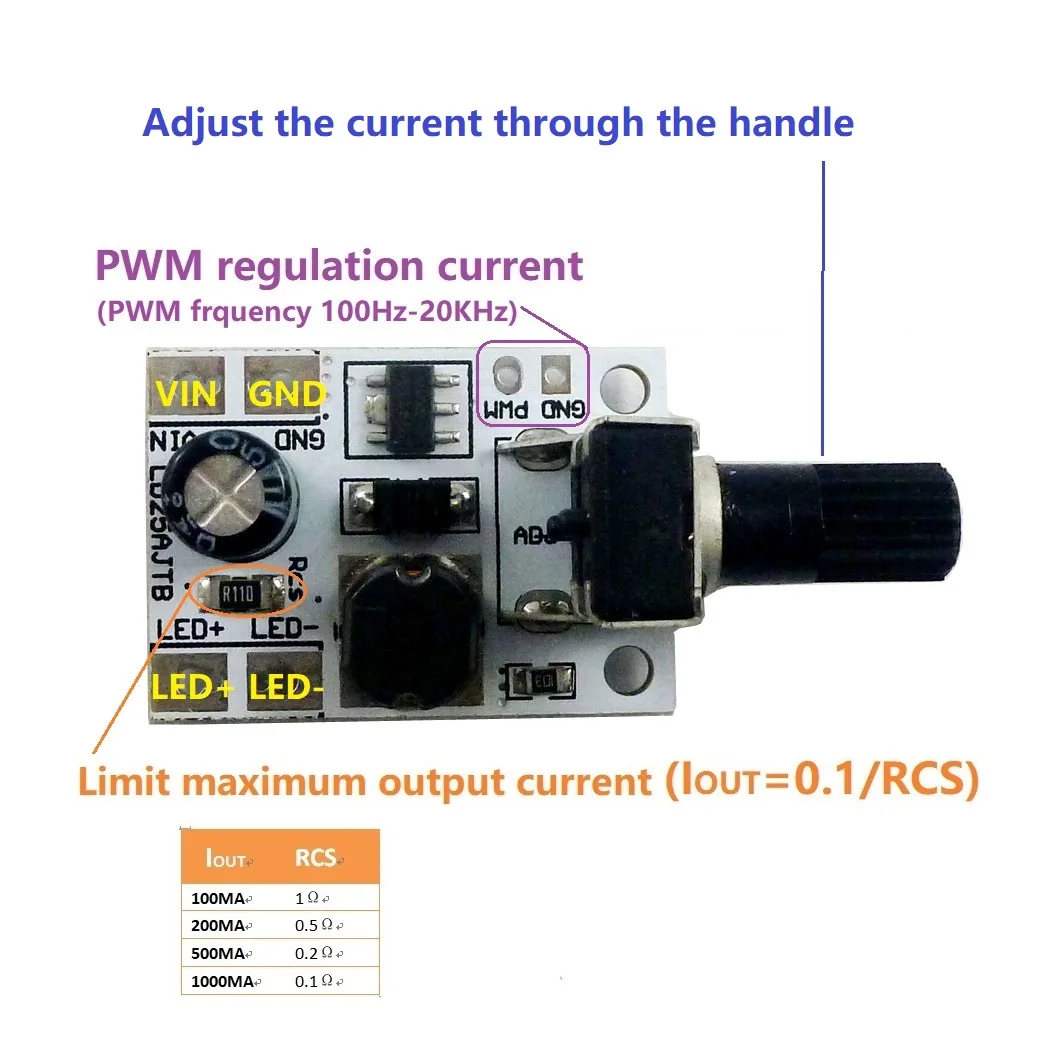

На этой плате рабочий (он же максимальный) ток задаётся резистором, (обведён жёлтым).
Переменный резистор подключён к так называемому "DIM" входу, то есть уменьшает яркость, то есть ток относительно заданного и увеличить его не может.
Собрана плата на специализированной м/с - драйвере PT4115, специально предназначенном для питания светодиодов
Если не нравится резистор с ручкой, можно взять первый, предложенный мною вариант.

Эта плата собрана на м/с общего назначения XL4015. Изначально она не предназначена для стабилизации тока. Просто на плате сделана схема с обратной связью по току, реализованная на операционном усилителе.
Плату эту можно использовать, так сказать, "на безрыбьи".
Подстроечный резистор позволяет регулировать ток в широких пределах, что не гарантирует случайного накручивания тока выше допустимого (чисто эксплуатационно).
Из минусов, мною обнаруженных: возможный бросок тока в режиме CC (стабилизация тока - режим, который нам и нужен) при подаче питания, а также уплывание тока от нагрева, времени и т.п. То есть качество управления хуже. Я бы не советовал...
Но решать Вам.

КПТ-36, а в дувакинском стабилизаторе напряжение тоже регулируется? Там написано, что напряжение на выходе равно напряжению на входе, как я понял.
Если его пробовать, то из этих https://aliexpress.ru/item/400133424309 … 5726135862 блоков питания выбирать лучше на 12В или на 5В?

Получил лампы, но световая температура не та что заказывал. В заказе лампы на 5000К, пришли 5700К
Что скажите, менять их пока не вскрыл коробку ?
Сильно 5000К от 5700К отличаться будут ?

GreifeR
ну так как, пробовать с этими ?
В принципе 7 дней на возврат даётся ...

Это источник тока. (Теоретические Основы электротехники, часть 1) Выходное напряжение равно падению на нагрузке.

На холостом ходу его включать нежелательно. Конструктивно необходимо, чтобы провода к светодиоду были хорошо припаяны. "Искрения" в контактах недопустимы. Можно спалить всё нахрен. Да, и провода должны быть как можно короче.

Михаил, я ж ясно сказал 12 Вольт - две-над-цать. Входное напряжение может быть до 30В. 5В запас маленький. С малой скважностью лучше стабилизирует. Да, и те БП, что по ссылке 5В не очень (особенно котроые на 2,5А - полнейшее г.). Здесь надо покупать ТОЛЬКО 12-Вольтовые блоки.

Ну, неплохая парраллель, только есть один нюанс: после обтюратора ещё стоит пластина с инерционным люминофором, а за ней - датчик освещённости.

Вы сами поняли, что написали?  : Чтоб не превысить ток, ограничиваем напряжение? По моему, чтоб не превысить ток надо ток и ограничивать. Это как "чтобы не было богатых" или "чтобы не было бедных?"
Если управление ШИМом ведётся по току, необходимости в ограничивающем стабилизаторе напряжения нет.

Устал объяснять. Здесь даташит на PT4115 НА РУССКОМ
https://rudatasheet.ru/datasheets/pt4115/

Объясню. Схема стабилизации тока у него собрана на отдельном операционнике с питанием от отдельного же стабилизатора 7805. При выключении разряжается входной конденсатор. Напряжение падает. Светодиод тускнеет, пока схема ещё работает. Потом операционник вырубается первым. Обратная связь пропадает. Ключ открывается и остатки энергии конденсатора - шарАх на диод! Этот перобразователь не предназначен для питания светодиодов
Если б кто-либо из производителей светодиодных драйверов допустил такое, его бы затаскали по судам.
Специализированные драйверы тем и хороши, что у них, помимо всего прочего есть различные защиты, чтоб не спалить дорогостоящие светодиоды.

Штука здесь, IMHO бесполезная. Настраивается правильно максимальный ток и контроль больше не нужен.

Дополнительная защита - это хорошо. Осталось только конкретную модель найти. Я в этом деле чайник. Смогу только подключить параллельно.
