Вопросы ко всем специалистам и практикам.
Шаговые двигатели, их питание и управление
Сообщений 41 страница 51 из 51
Поделиться4203-04-2022 15:04:39
https://a.aliexpress.com/_mq5VZ7u
Выбрать 16 PIN
Поделиться4403-04-2022 19:44:26

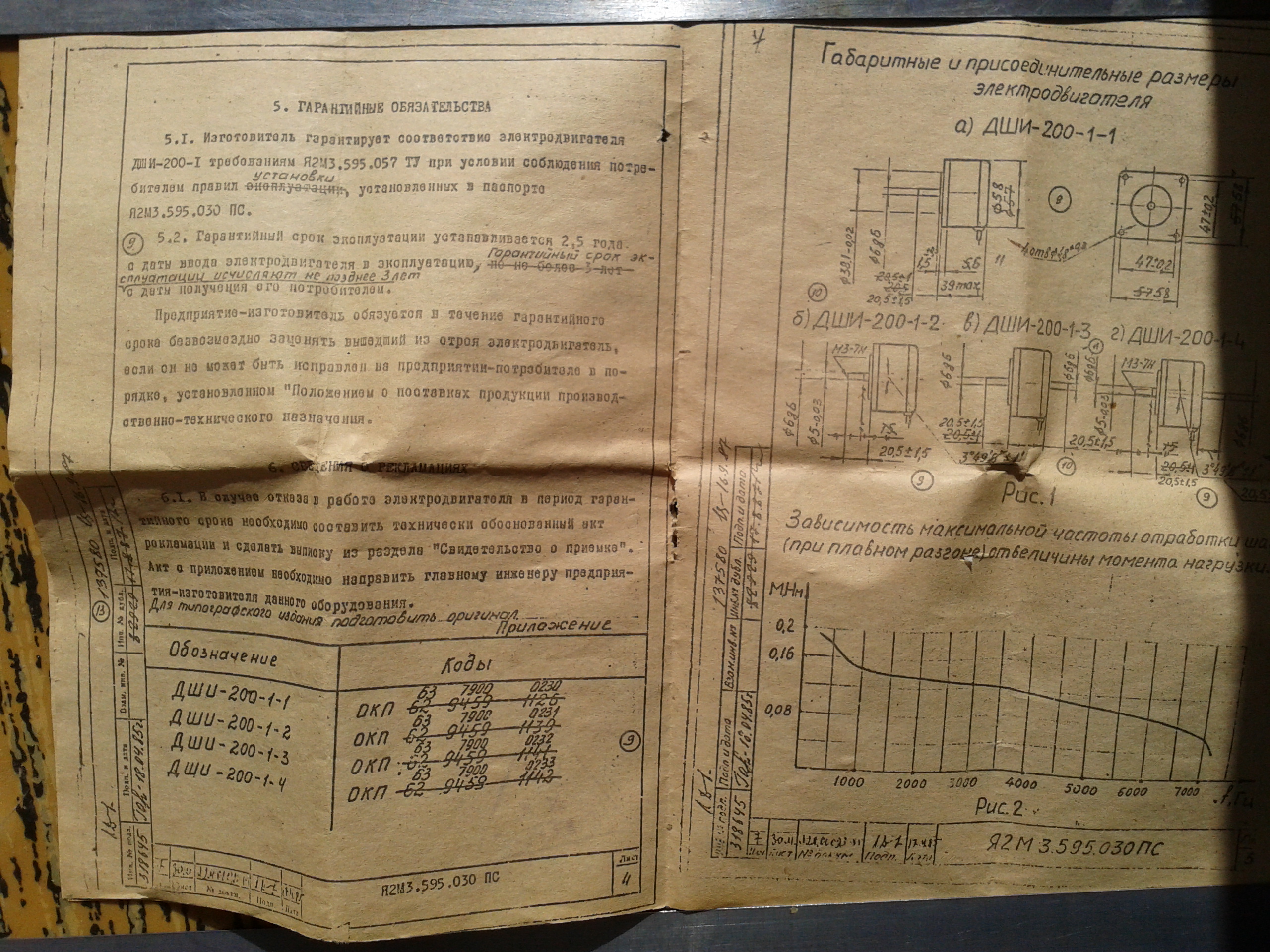

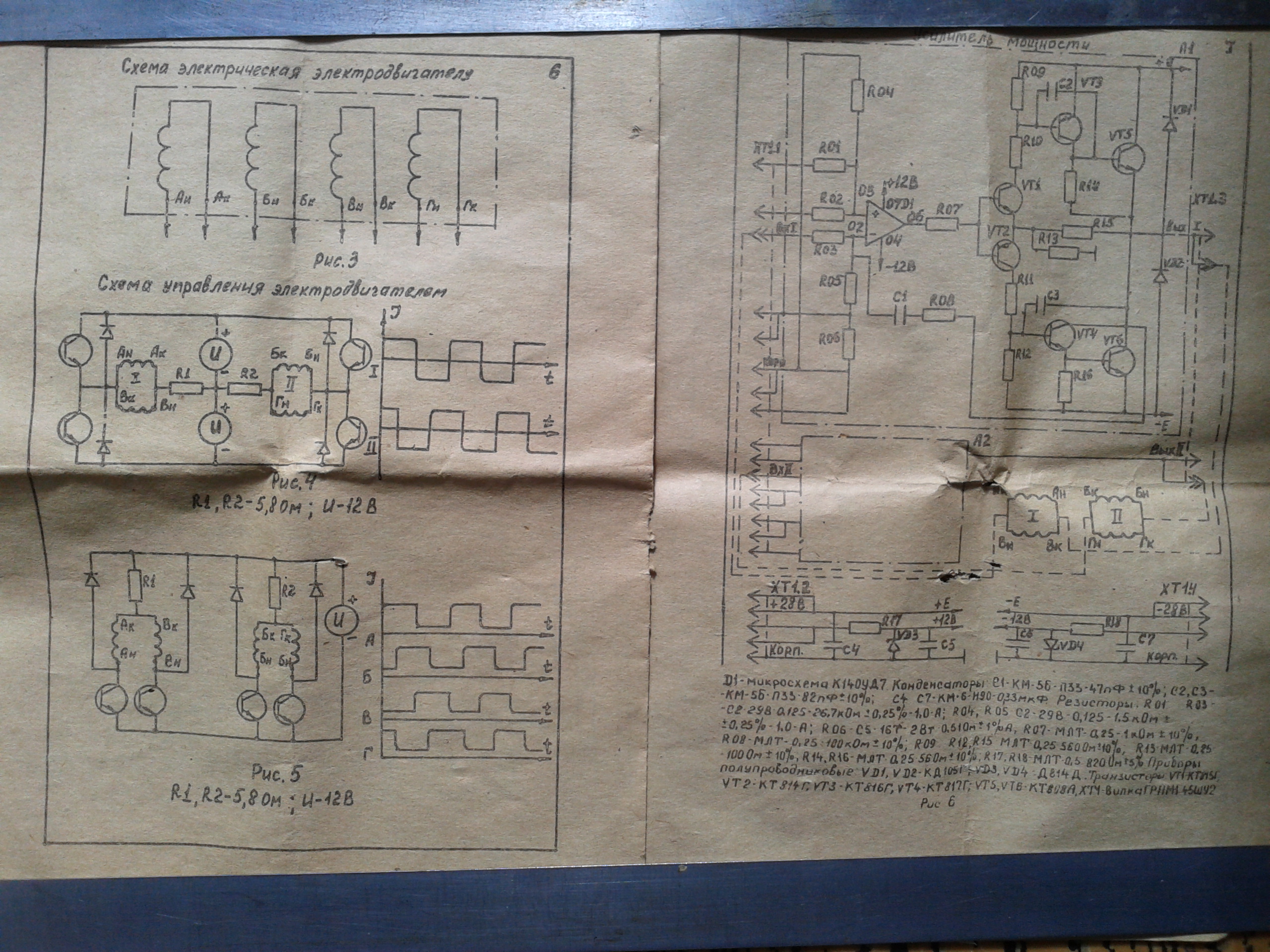

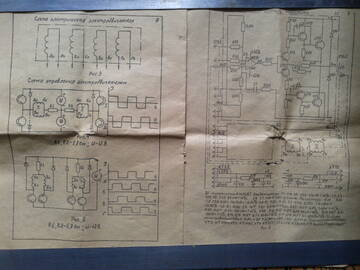

Лучше всего наверно параллельное соединение как на 4 фото, средняя схема. По схеме 12 вольт.
Поделиться4503-04-2022 22:29:51
Лучше всего наверно параллельное соединение как на 4 фото, средняя схема. По схеме 12 вольт.

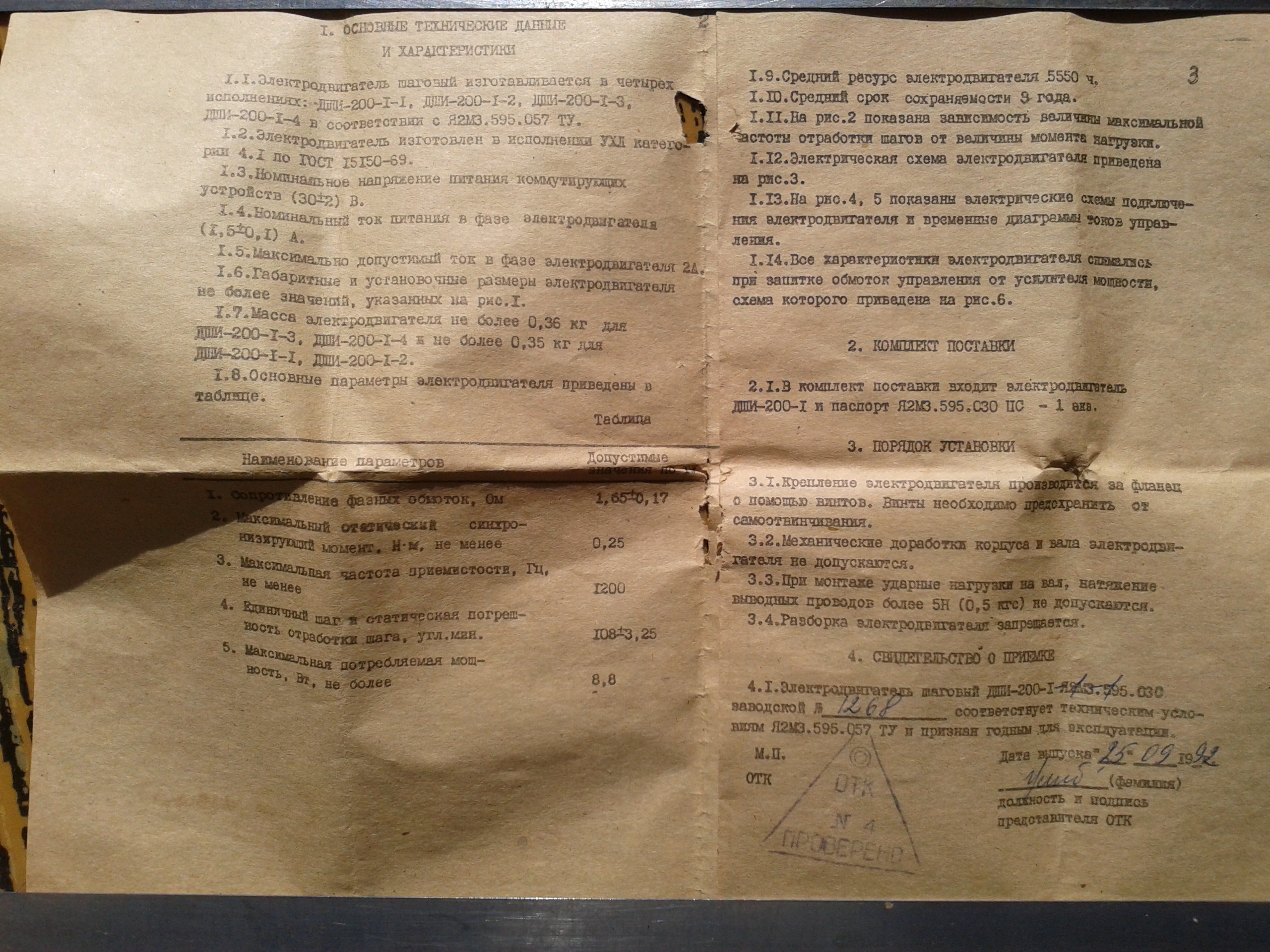

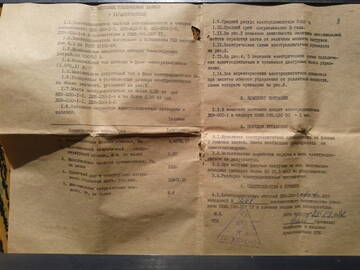

Читаем внимательно пункт 1.14 на фото 2
Поделиться4604-04-2022 04:30:38
Читаем внимательно пункт 1.14 на фото 2
. В данном случае была просто указана схема где обмотки соеденены параллельно. И где указано 12 вольт питание. Это не указывало на применение источника на 12 вольт. Хотя я пробовал и от 12 вольт то все работало. Для пробы в полне хватит. А по пункту вашему 1.14 на схеме указано 28 вольт, и где же автор темы будет искать такой нестандартный блок питания, да ещё и двухполярный . Оптимальное это будет 24 вольт. Не забываем что драйвер совсем другой у автора, а не как в этой инструкции что на фото.
Отредактировано Виктор (04-04-2022 04:38:52)
Поделиться4704-04-2022 09:07:42
Greifer, для более полного поримания рекомендую почитать материалы по ШД в сети, там много полезной информации. Перепечатывть/копировать её сюда не вижу смысла, т.к. источников много, и они не идеальны.
Ссылка 1 - здесь основные отличия схем.
Двигатель ДШИ-200 наиболее универсальный, потому что позволяет реализовать любую схему подключения к драйверу, т.к. он имеет 4 независимых обмотки.

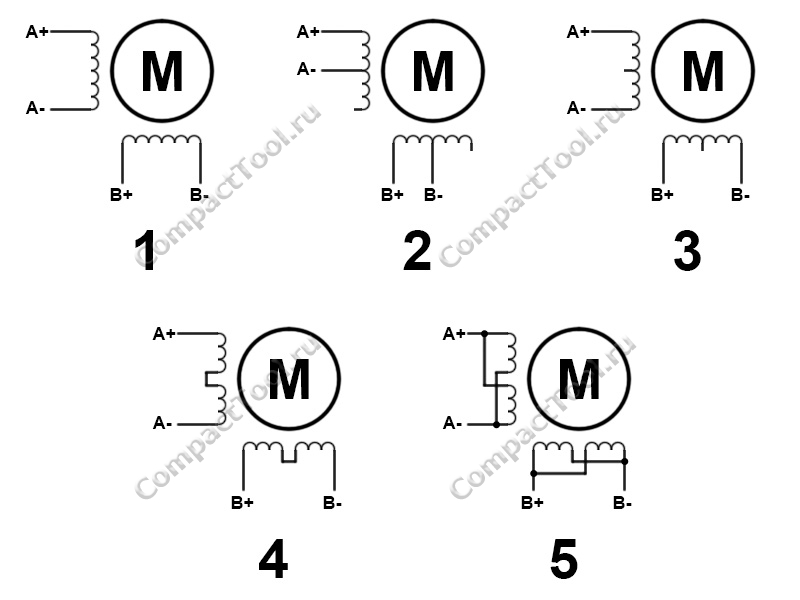

Для него доступны схемы включения 1, 4 и 5 на рисунке из сети:
Напряжение питания - не критично, выбирайте любое от 12 до 24 В.
Сильно снижать напряжение не рекомендую - двигатель будет только сильнее нагреваться, и в какой-то момент будет прекращать вращаться.

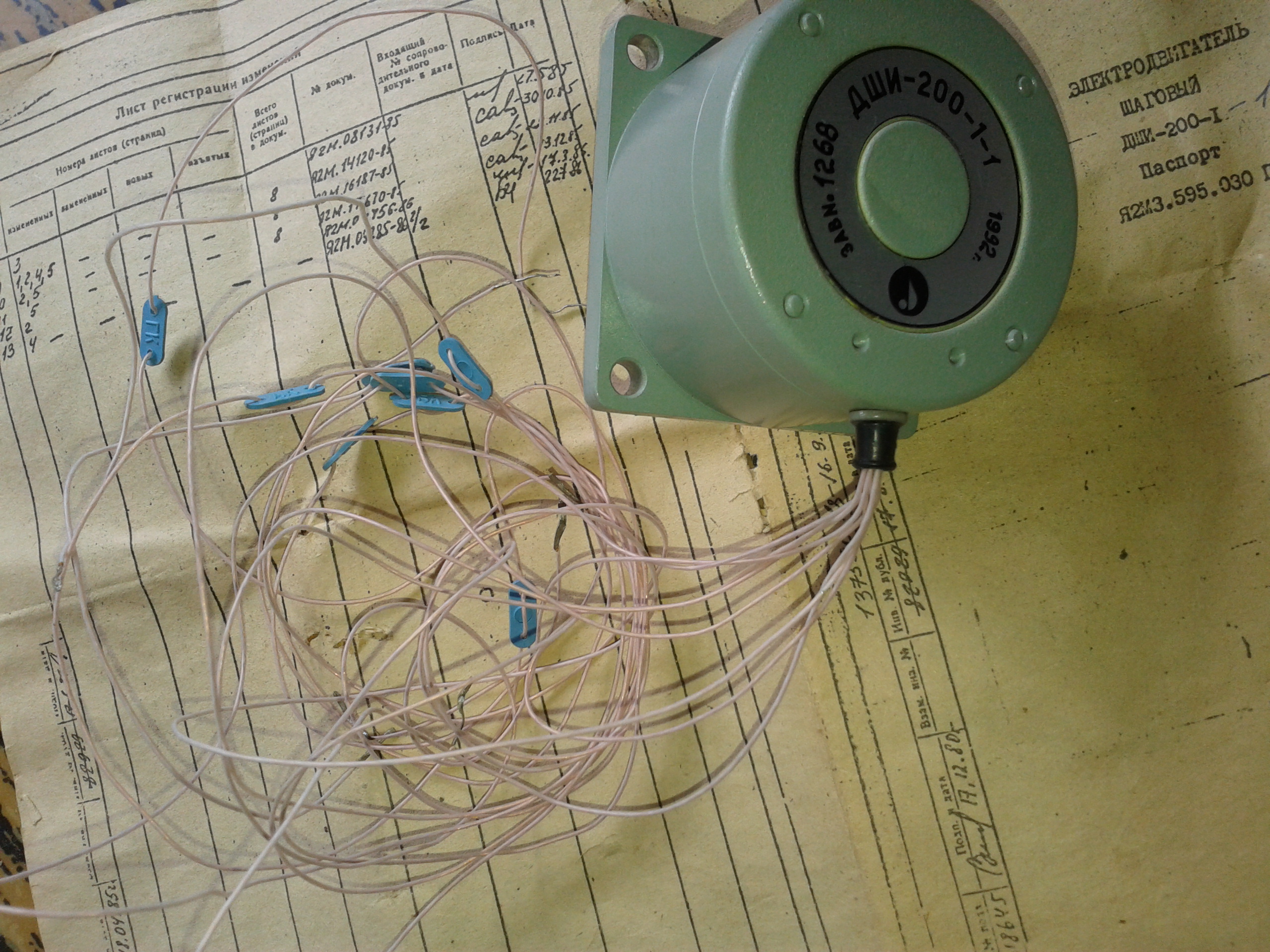

Провода на вашем моторе должны быть помечены бирками, на которых написана маркировка обмотки и её начало, либо, конец. При параллельном или последовательном соединении обмоток, необходимо соблюдать правильность соединения "начал" и "концов" (параллельно: начала с началами, а концы с концами; последовательно: конец одной с началом другой).
Испортить что-либо очень сложно, вы сможете на практике проверить все схемы с рисунка, запустить в работу и выбрать оптимальную для себя.
Поделиться4804-04-2022 12:41:01
Georg, спасибо! Так и есть, бирки АН, АК, БН, БК и т.д. Т.е. Блок питания на 12 В и 2-3 А подойдёт? А драйвер сам по себе тоже требует питания?
Поделиться4904-04-2022 18:42:02
Драйверу конечно нужно питание. Оптимальным будет 24 V, ампера 3 думаю хватит, можно и меньше ток, но лучше про запас. Читайте по ссылке описание , там все есть, и схемы подключения.
Поделиться5009-04-2022 23:17:44
Вот такой блок питания подойдёт? Чтобы сразу и для двигателя, и для драйвера?
Поделиться5110-04-2022 02:59:19
Подойдёт.
