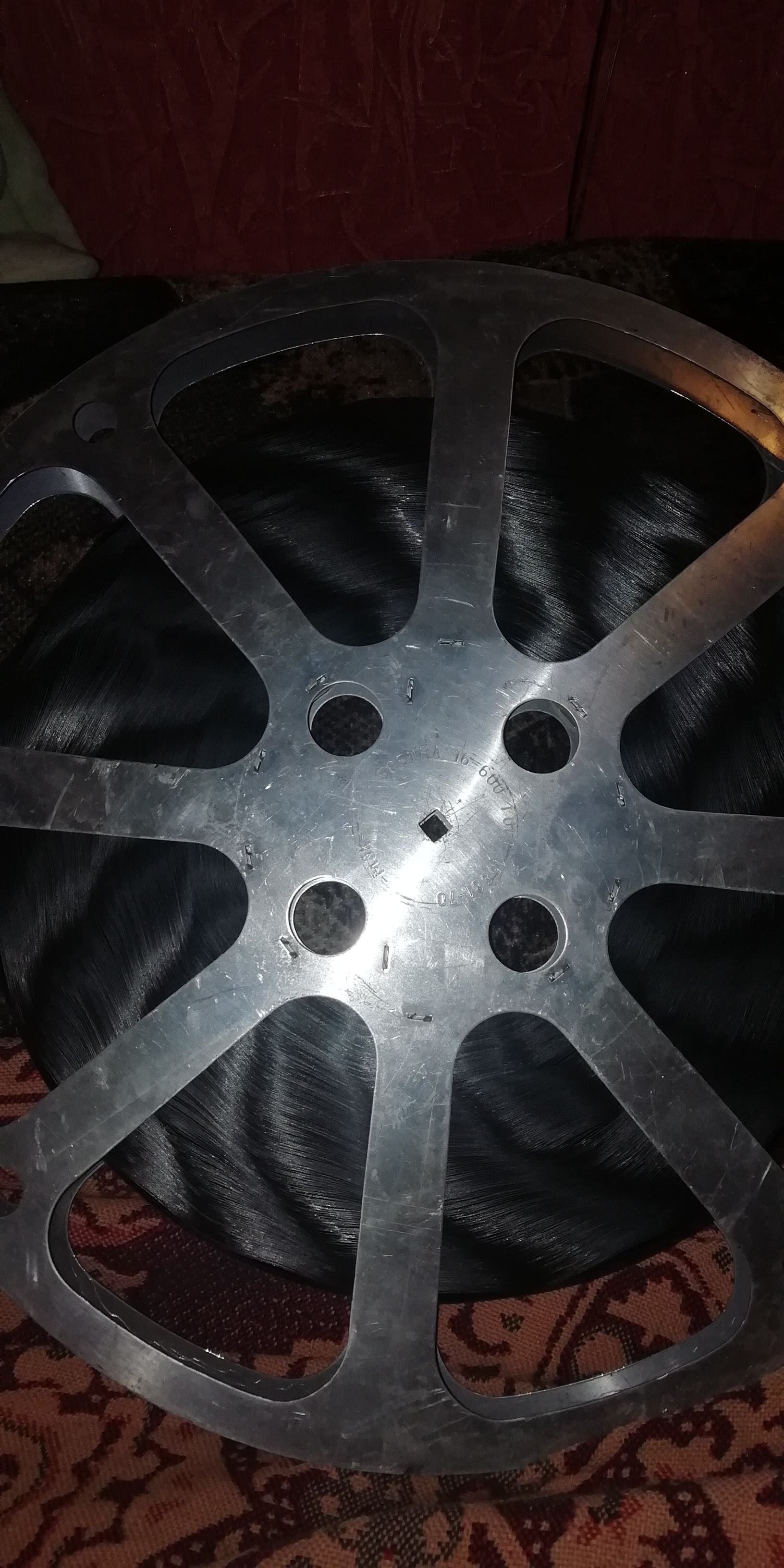

Рыхлая намотка киноплёнки с усадкой, короблением  или некоторыми другими механическими артефактами, к сожалению, проблема известная. И разумеется, никакое увлажнение не может это устранить, а  зачастую нередко увеличивает степень коробления и усадки. В данном случае, самое лучшее что можно сделать, это плотно  намотать плёнку на боббину с ровным сердечником или а если есть фильмопроверочный стол, ровно и посильнее смотать с бобины  в рулон, конец заклеить скотчем и положить плёнку в банку. В моём архиве 16-мм. фильмов, подобных плёнок, так как они всегда правильно хранились и эксплуатировались, практически не было. Но вот когда я в последние годы кое что приобретал на 16-мм, то некоторые плёнки имели дефект механического коробления. Я их также проверял, при необходимости поправлял старые склейки и подклейки, 2 или 3 раза прогонял на проекторе и предварительно плотно намотав на бобины с ровным сердечником,ставил на хранение в склад. Ленты лежали год - полтора, и потом, при следующей демонстрации, многие из них естественным способом выравнивались (конечно, по разному,поскольку они разных типов, но некоторые становились вполне смотрибельными). И что бы там не говорили, но это самый простой, лучший и безопасный метод, если так можно сказать - "восстановления" покоробленной киноплёнки. Иные же методы, о которых вам здешние завсегдатаи ранее много и "умно"советовали,  могут быть отнюдь не безопасны для самой основы  плёнки, в чём вы сами могли недавно убедиться...

Stark, если всё сделано правильно, плёнка склеиваться за такой короткий срок не должна.
Возникает несколько вопросов. Что это за "пористая ткань"? Не надо никакой пористой, должна быть обычная, можно х/б ткань, УМЕРЕННО смоченная увлажняющей жидкостью.  Пытаться создать бОльшую концентрацию паров жидкости в объёме для более быстрого увлажнения плёнки НЕЛЬЗЯ. Процесс увлажнения нельзя ускорять, он долгий, и продолжительность зависит от состояния плёнки. Если витки не касались тряпочки, то слипнуться за два дня они могли только из-за зверски превышенной концентрации паров в малом объёме банки.
Что, собственно, за жидкость Вы использовали?

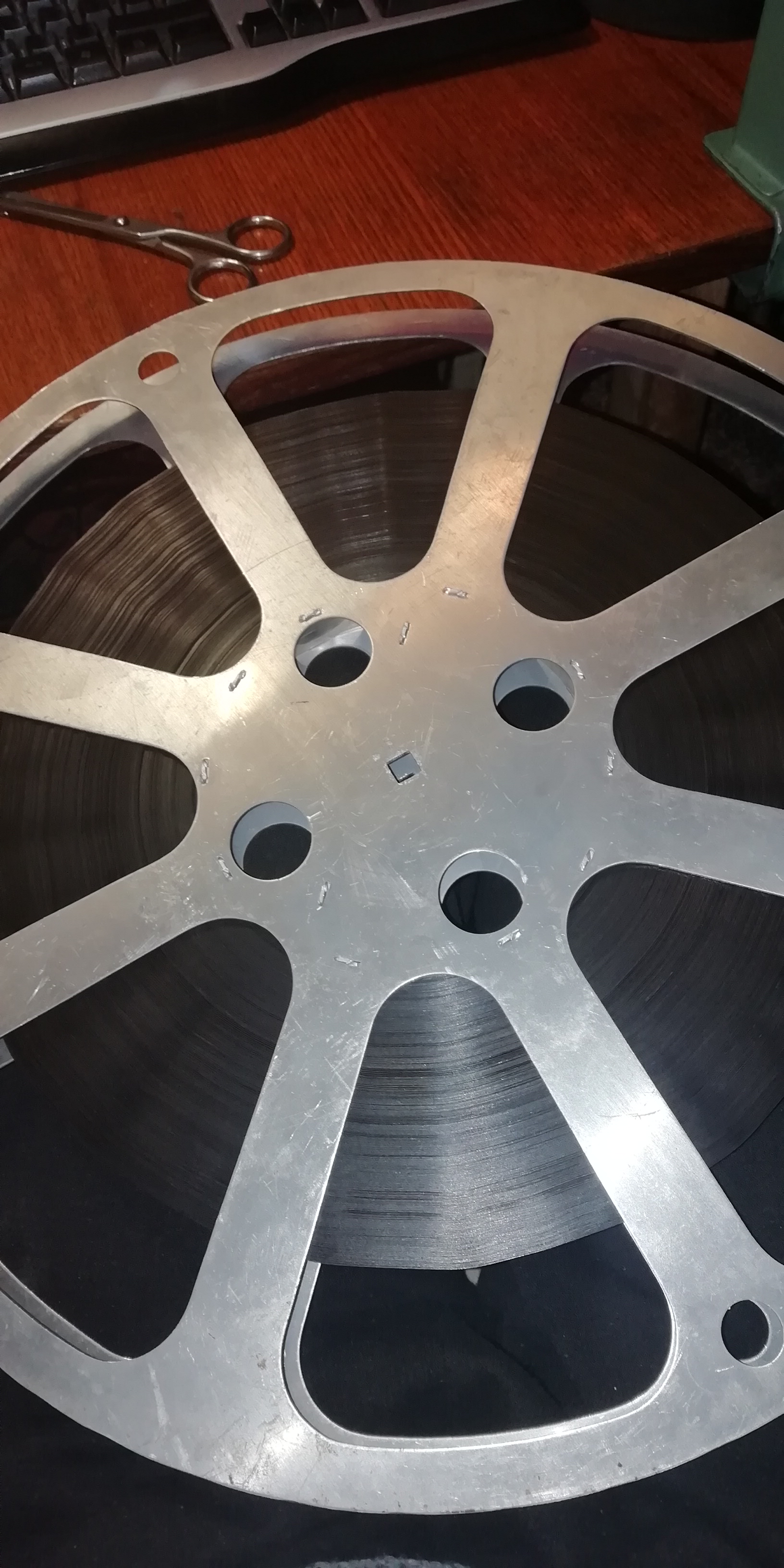

Выпрямляться от увлажнения покоробленная плёнка не обязана. Она просто перестаёт быть хрупкой и становится более эластичной. Рыхлая намотка нужна только для свободного проникновения паров между витками. После увлажнения плёнку надо несколько часов выдержать на открытом воздухе, чтобы испарились с поверхности избытки паров и она перестала быть липкой (в Вашем случае). А затем рулон нужно ПЛОТНО намотать на ровную бобину и закрепить конец, но лучше пластиковой скобкой, пластырь может оставить плохо удаляемый след. Процедуру (увлажнение - плотная намотка - выдержка), возможно, придётся повторять несколько раз.
Намотать наизнанку - хорошая идея. Если позволяет место, то можно на сердечник бобины вначале намотать несколько витков хорошей непокоробленой плёнки, а уже поверх неё (частично внахлёст) - увлажнённую. Так же помогает перемотать плёнку другим концом на начало (чтобы менялись диаметры рулона в начале и в конце).

Отредактировано GreifeR (13-04-2022 11:31:15)

Stark, если дело в выпрямлении плёнки, то можно попробовать намотать её вместе с нормальной плоской плёнкой. Потому что при намотке покоробленных витков их деформации накладываются друг на друга. Нужно или перемежать витки нормальной плёнкой, или смещать витки относительно друг друга, меняя диаметры сердечников катушек.

Резать на куски ничего не надо! Я предлагаю намотать вместе два фильма на одну бобину (два конца - хороший и плохой заправить вместе и мотать с двух бобин на одну) насколько позволит место.

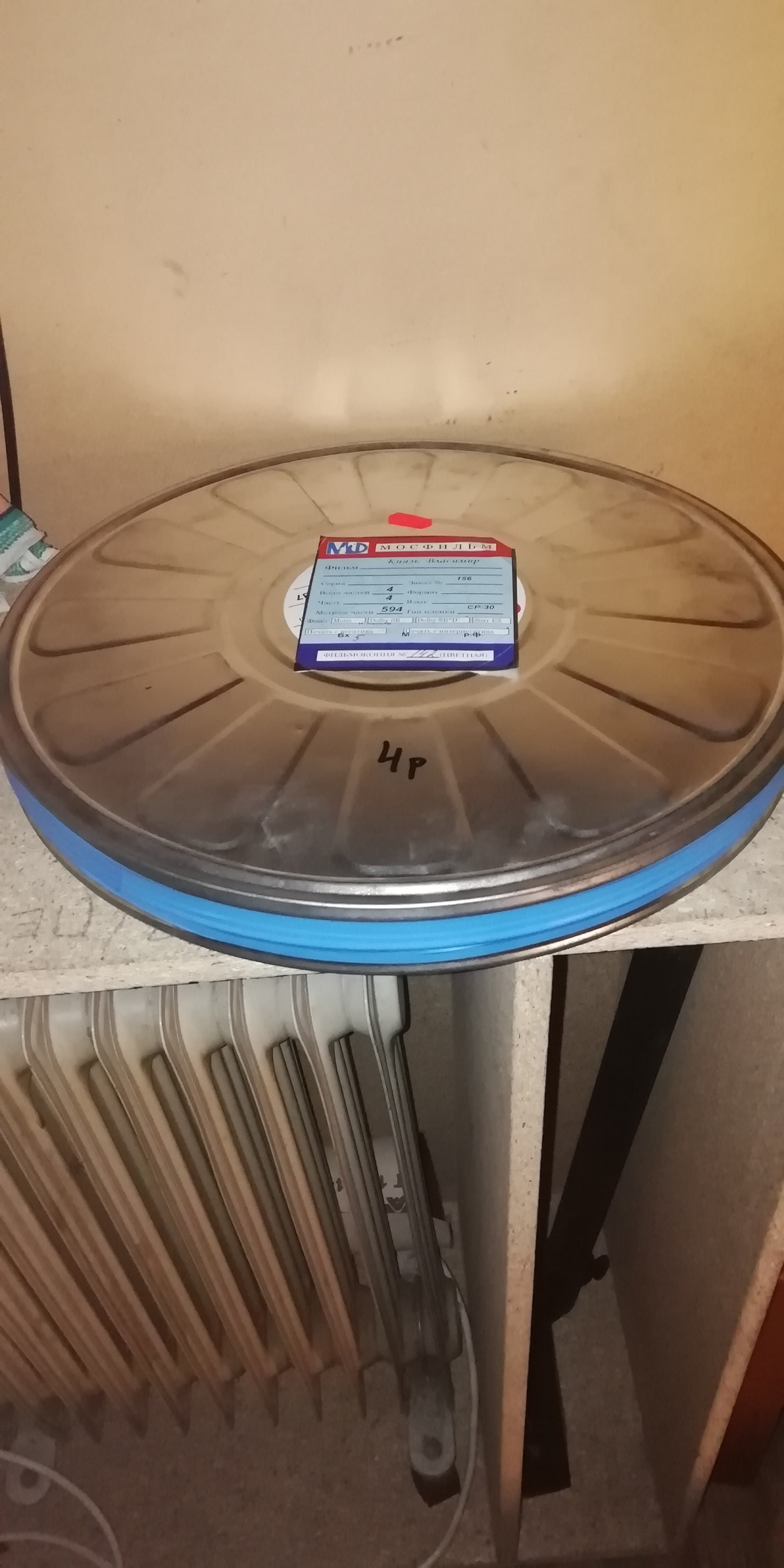

Отлёживаться бобине лучше в целлофановом пакете, но без увлажнителя. Чтобы ацетон из неё быстро обратно не улетучивался.

Важно при намотке мотать плотно сразу, с хорошим натяжением. Нельзя уплотнять рулон, подтягивая плёнку потом за конец. От этого возникает масса продольных царапин.

Отредактировано GreifeR (13-04-2022 21:58:12)

tml1984, как я понял, в данном случае плёнка не сильно усушена, т.к. сохраняет эластичность, но сильно деформирована.
Требуется восстановить её геометрические параметры.
