Ни как не могу устранить фон при записи фонограммы с КНа на компьютер, на старом компьютере такого не было. Записал как есть с небольшим фоном контрольный фильм, на плёнке двухсторонняя звуковая дорожка (изображения нет), как на катушечном магнитофоне, одна сторона проиграла, перевернул катушку и слушаешь с другой стороны.
Если кому интересно послушайте как работет звукооптика на КН-17М после переделки на красный свет.
1 сторона
2 сторона
Кинопроектор КН-17М
Сообщений 61 страница 80 из 86
Поделиться6106-07-2018 18:11:54
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 13
- Сообщений: 2241
- Пол: Мужской
- Возраст: 53 [1970-10-09]
- Провел на форуме:
2 месяца 5 дней - Последний визит:
Сегодня 17:29:32
Поделиться6216-08-2018 18:17:17
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 13
- Сообщений: 2241
- Пол: Мужской
- Возраст: 53 [1970-10-09]
- Провел на форуме:
2 месяца 5 дней - Последний визит:
Сегодня 17:29:32
Сделал в мальтике отверстие для слива масла, а то переделал под масло, а сливного отверстия не было.
Поделиться6326-10-2018 00:11:51
Интересно сделали... Как удалось достичь таких отличных высоких частот? Как ни крутил на своих проекторах регулировки звукового блока - даже на максимальной звонкости, которой удалось достичь - какая-то вата...
Хотя, тут ещё может дело в том, что Ваши записи я слушаю на компьютере, который подключен через хорошие усилитель и акустику, а свои КНы - через родные 6У34 и 25А-108... Может, и правда в этом дело.
Отредактировано Max-R (26-10-2018 00:13:46)
Поделиться6426-10-2018 02:51:34
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 13
- Сообщений: 2241
- Пол: Мужской
- Возраст: 53 [1970-10-09]
- Провел на форуме:
2 месяца 5 дней - Последний визит:
Сегодня 17:29:32
Max-R
Регулировал с помощью контрольных фонограмм, ни каких шаманств не применял, что делал с звукооптикой описал в теме. Если грешите на свой усилитель с громкоговорителями, так проверьте его с другого источника, через линейный вход например.
Поделиться6527-10-2018 03:38:04
Я на них не грешу - всё работает. Просто предположил, что звук такой, из-за их изначальных качеств. Линейного выхода у 6У-34, вроде не припоминаю. А на его вход, музыкальный сигнал я подавал, ещё давно, ради интереса, и на киношные же колонки - ужас, если сравнить со звуком через нормальную аппаратуру. Видимо, в этом и дело, наверное это "нормально" для данной киношной аппаратуры в штатной комплектации )
Поделиться6627-10-2018 04:10:12
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 13
- Сообщений: 2241
- Пол: Мужской
- Возраст: 53 [1970-10-09]
- Провел на форуме:
2 месяца 5 дней - Последний визит:
Сегодня 17:29:32
На 6У34 есть кнопка со значком звукоснимателя, это и есть линейный вход, правда чувствительность у него 775 мВ.
Поделиться6701-05-2021 08:18:28
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 13
- Сообщений: 2241
- Пол: Мужской
- Возраст: 53 [1970-10-09]
- Провел на форуме:
2 месяца 5 дней - Последний визит:
Сегодня 17:29:32
"Проветрил" свой КН, уже два года на нём не "крутил" фильмы. Поучаствовали в мероприятии.
Поделиться6814-08-2021 00:48:59
- Активный участник
- Откуда: Пенза
- Зарегистрирован: 01-04-2018
- Приглашений: 0
- Сообщений: 77
- Пол: Мужской
- Возраст: 51 [1972-10-27]
- Провел на форуме:
1 день 10 часов - Последний визит:
18-11-2021 10:53:10
Доброго всего и дня суток. Нужна помощь. Что нужно изменить в коммутационной коробке, чтобы кн17м3 работал по однопостовой схеме. Я сий Талдомский аппарат завел. Но разумеется, даю старт лампе в ответ... Пока жму работает. Честно говорю, понимаю, что есть стандартные решения. Их и спрашиваю. Помогите, люди добрые!
Поделиться6914-08-2021 03:35:30
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 13
- Сообщений: 2241
- Пол: Мужской
- Возраст: 53 [1970-10-09]
- Провел на форуме:
2 месяца 5 дней - Последний визит:
Сегодня 17:29:32
На ранних КН-17 (15-4) в кинопроекторе стояли тумблера В4 позволяющие работать в однопостовом режиме, в нашей библиотеке как раз такая схема, на поздних КН-17М уже нет этого тумблера и перемычка стоит в коммутационной коробке, к сожалению такой инструкции (схемы) у меня нет, давно ищу может у кого есть такая инструкция поделитесь.
Alex Ast

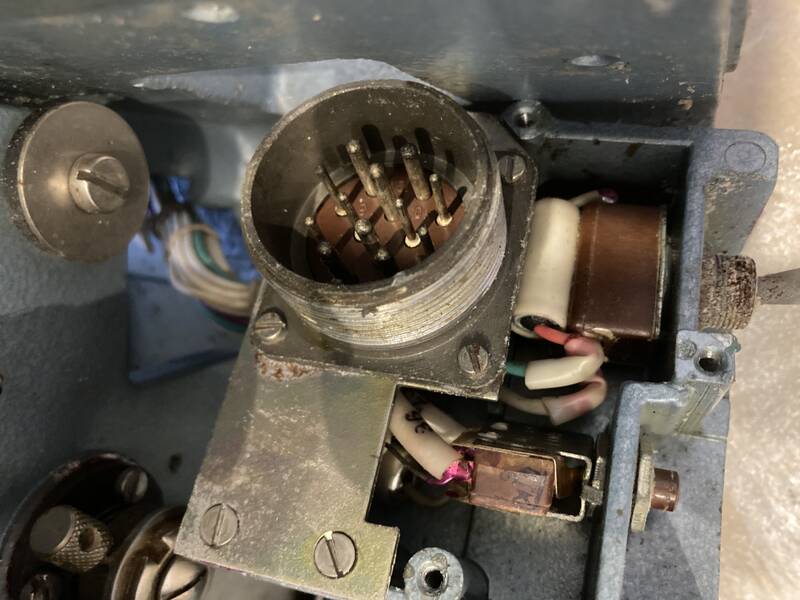

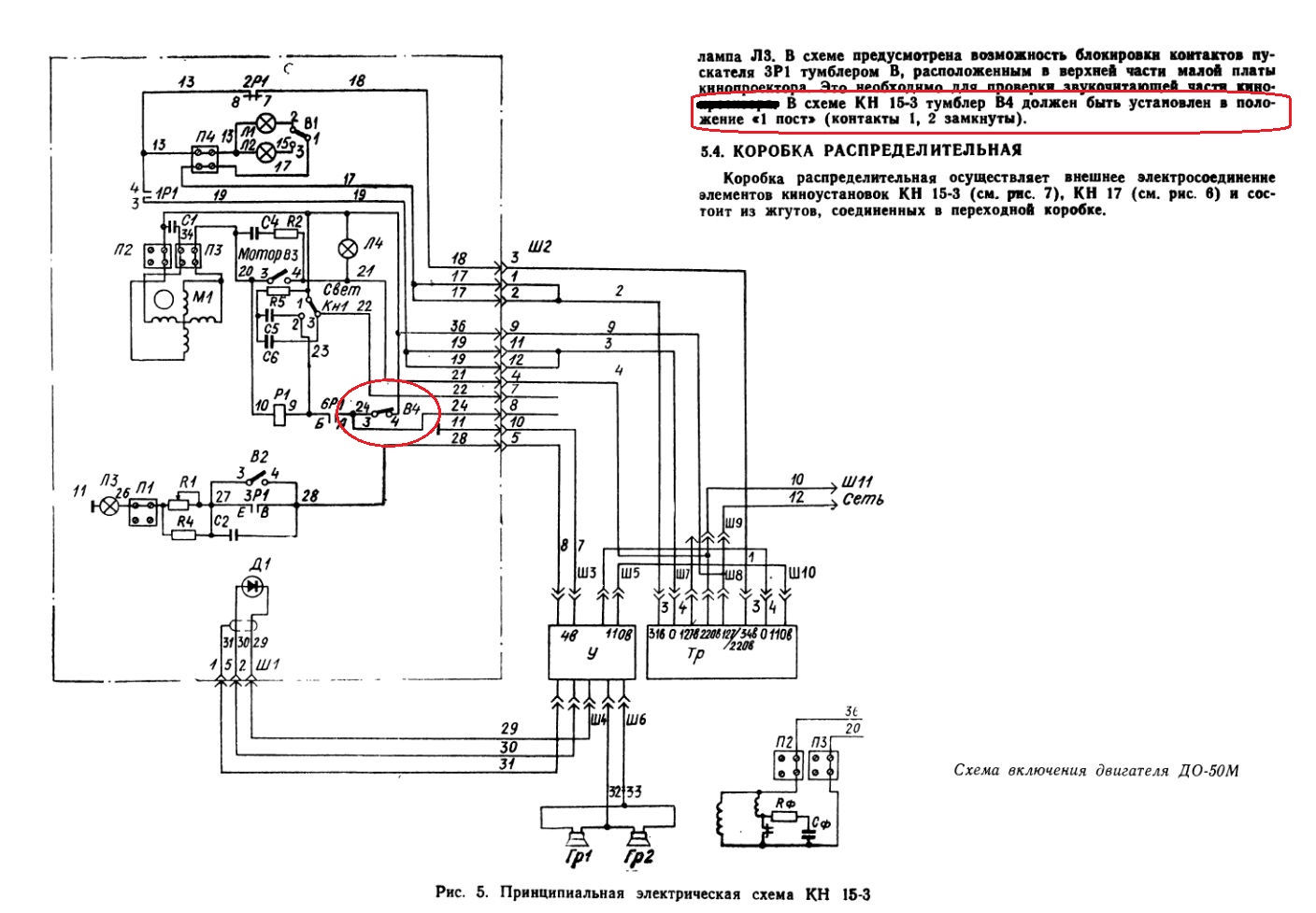

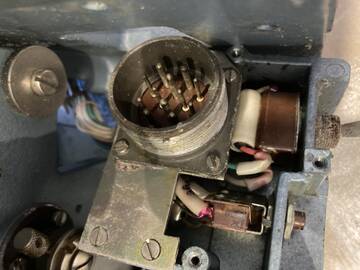

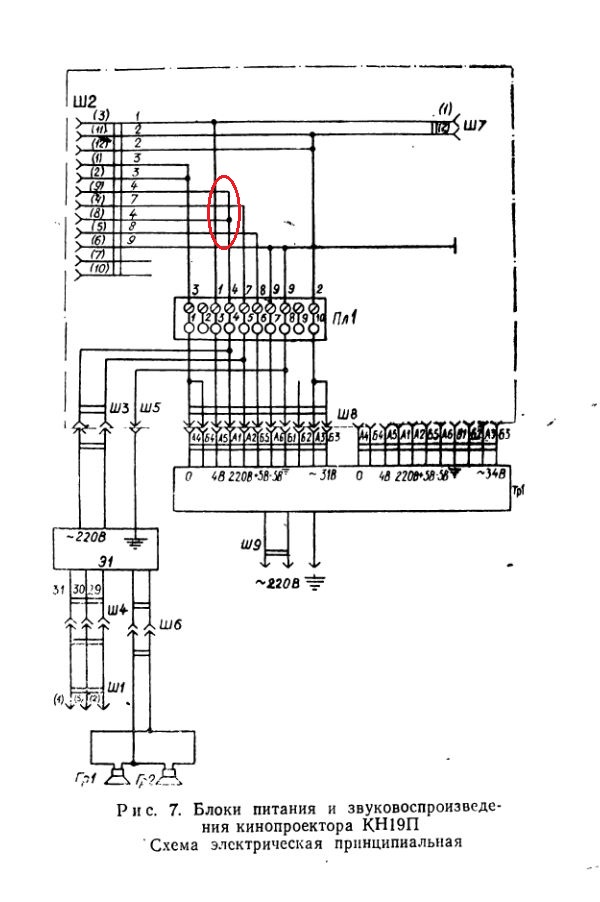

Вам необходимо в коммутационной коробке соединить провод от контакта 8 разъёма кинопроектора с проводом от контакта 9, как на схеме от КН-19П на втором фото, на ранних КН-17 (15-4) это делал тумблер В4 (фото 1).
Поделиться7014-08-2021 12:05:22
- Активный участник
- Откуда: Пенза
- Зарегистрирован: 01-04-2018
- Приглашений: 0
- Сообщений: 77
- Пол: Мужской
- Возраст: 51 [1972-10-27]
- Провел на форуме:
1 день 10 часов - Последний визит:
18-11-2021 10:53:10
Все получилось, спасибо. В блоке действительно существует перемычка, но она длинновата)))) Поэтому я ее минимизировал
Поделиться7123-12-2022 18:08:49

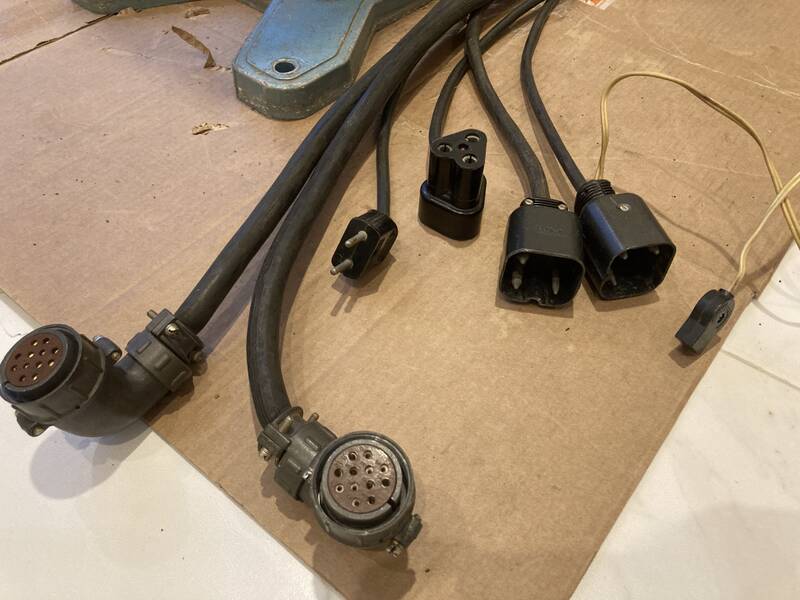

У кого КН17М два поста, подскажите назначение проводов блока коммутации, вернее второго справа: он к другому кату подключается или в разьем 34,5/110, а первый справа, где с ним провод на усилок - к 31,5/110?
Поделиться7223-12-2022 18:50:17
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 13
- Сообщений: 2241
- Пол: Мужской
- Возраст: 53 [1970-10-09]
- Провел на форуме:
2 месяца 5 дней - Последний визит:
Сегодня 17:29:32
Всё подключается к одному КАТу, если память не изменяет, то разъём с проводом на усилитель это поднакал проекционной лампы, а второй разъём питание проекционной лампы, то-есть если вы его воткнёте в 31,5, то на лампе будет 31,5, а если воткнёте в 34,5, то на лампе будет 34,5, ну а разъём поднакала втыкается в свободный разъём, зависит куда будет воткнут разъём питания лампы.
П.С. могу ошибаться какой на что, воткните один сначала, если лампа будет включаться, значит питание лампы, а если нет, по поднакал.
Поделиться7324-12-2022 15:37:11
Спасибо большое! В 31,5 работает питание проекционной лампы
Поделиться7407-03-2023 19:15:07

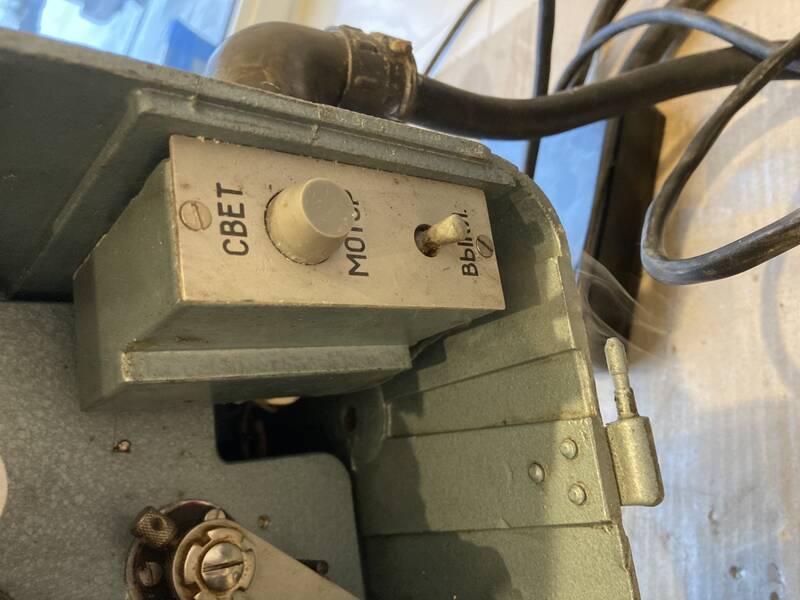

Опять у меня КН задымил. Подключил 1 пост, вот отсюда повалил дым
Разобрал, визуально все чисто.
Что проверить и как быть?
Может быть потому что коммутация на один пост, переключатель был в положении 2? Или это не влияет?
Поделиться7608-03-2023 00:18:03
Да,красиво дымит.

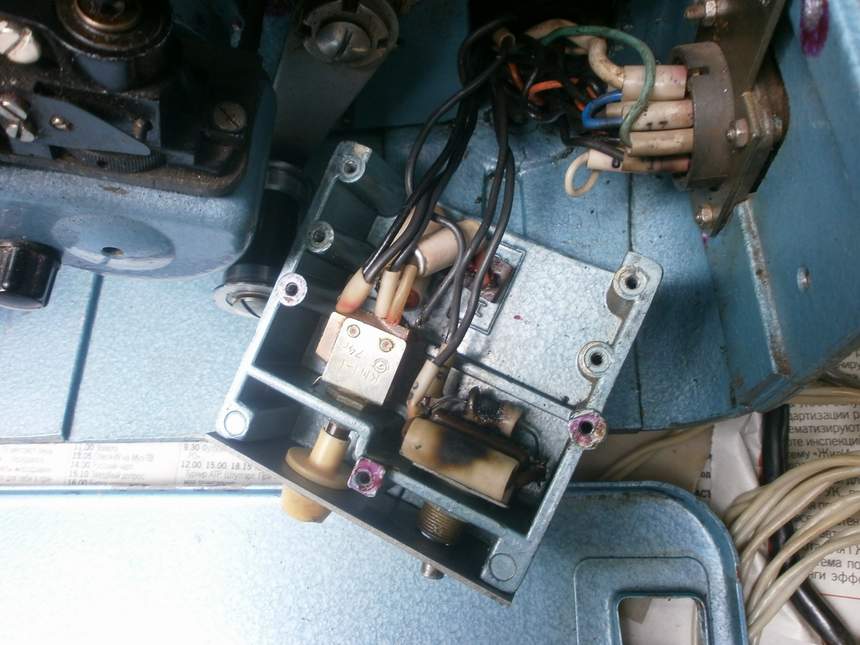

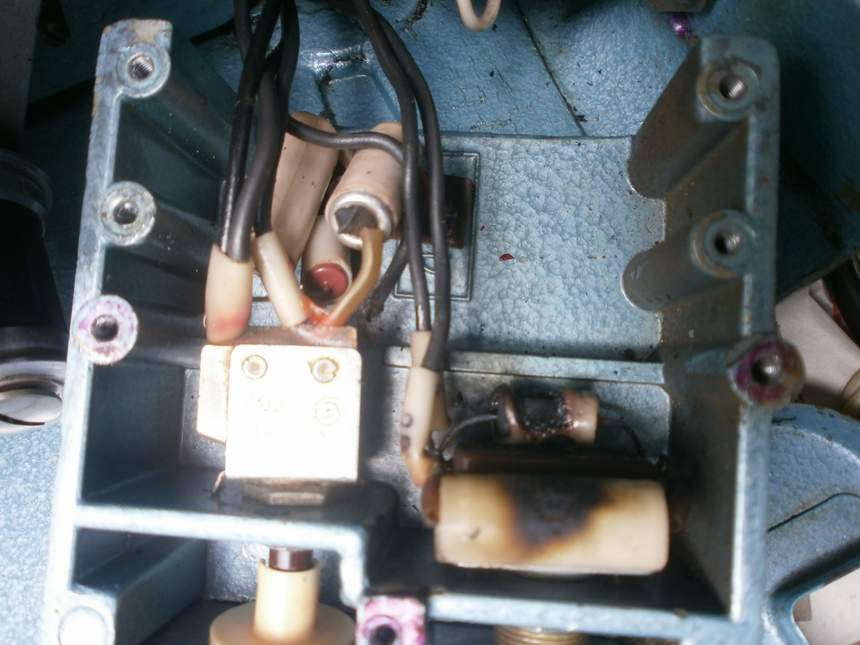

Это известная проблема,где то здесь уже обсуждали. Из за солидного возраста пробиваются бумажные конденсаторы МБМ (помехо подавляющая цепочка) которые стоят в этом блоке,в начале дымок,потом хлопок такой громкий,потом начинают гореть резисторы там же (фото).
А ещё, с такой неисправностью проектор может самопроизвольно включится.
Попробуйте поменять конденсаторы на современные аналоги ,только с подходящим напряжением,должно помочь.
Поделиться7708-03-2023 10:15:50
Спасибо!

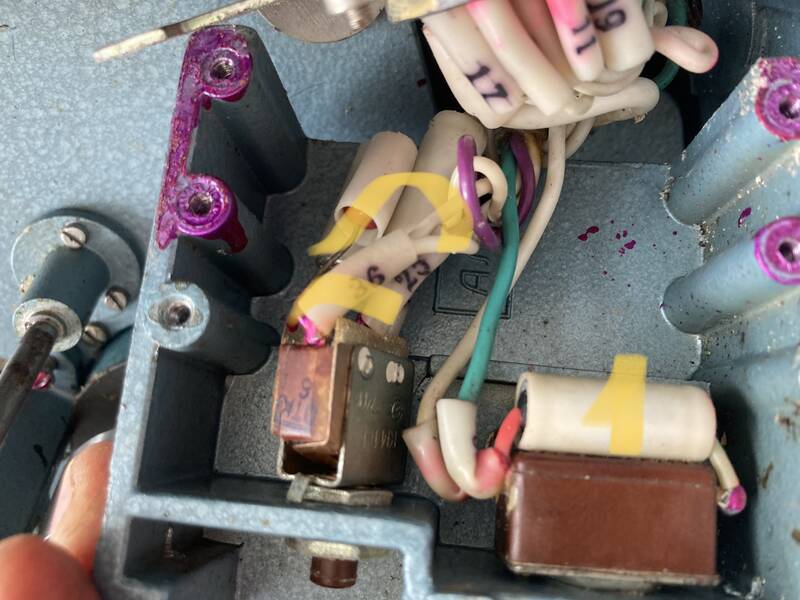

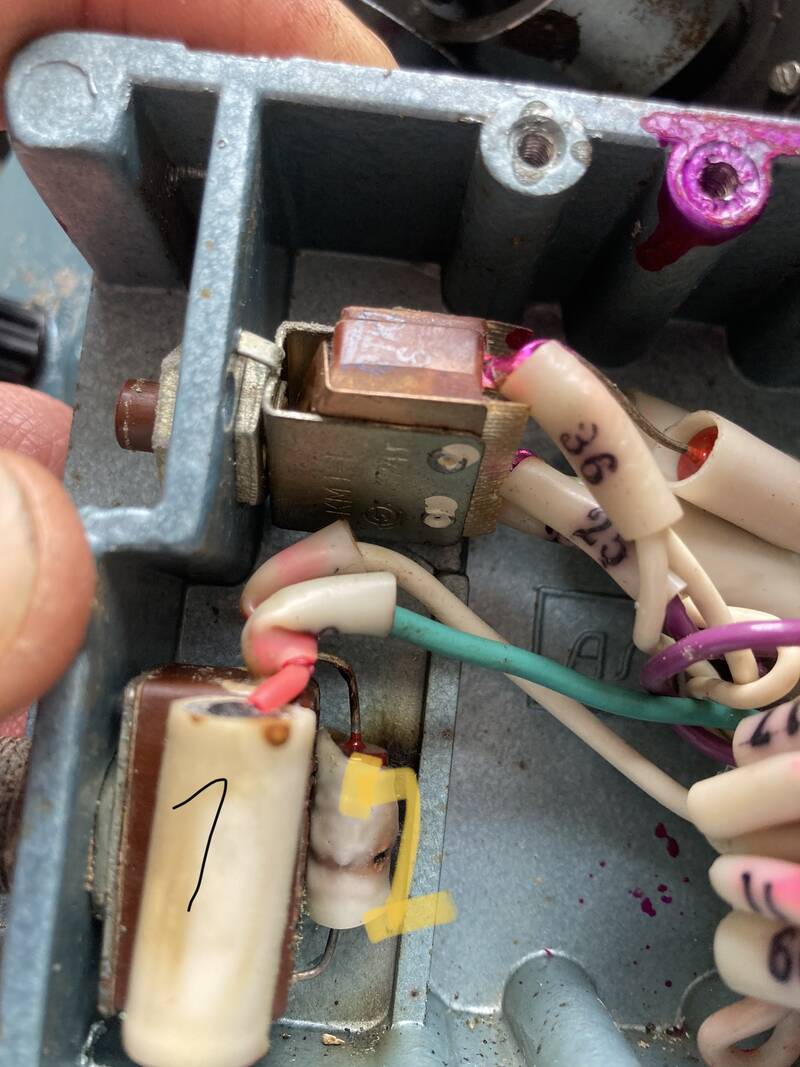

Нашёл что сгорело - номер 2 прятался за номером 1. Теперь понять кто из них конденсатор и кто резистор) Оба менять?
А здесь второй номер тоже менять? Там несколько конденсаторов(?)
Поделиться7808-03-2023 14:52:26
Конденсатор нужно однозначно заменить.Резистор проверить мультиметром,возможно он просто подгорел.Как аварийный вариант,конденсатор можно временно просто аккуратно выкусить (позже новый запаять).Работать будет,просто при включении (выключении) в динамиках будет громкий щелчок.
Поделиться7908-03-2023 15:48:06

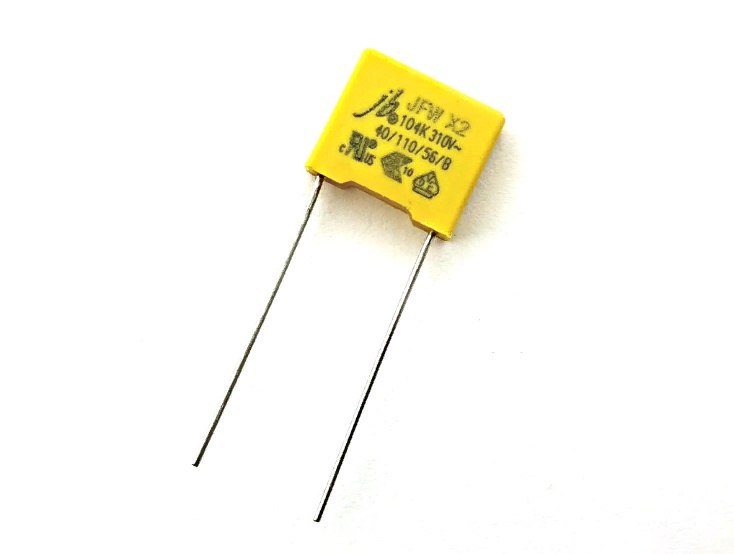

Может применить что то более современное. Установить только один конденсатор без резистора какие применяют в электроинструменте. Жёлтые такие. Серия Х2
. Какой там в КН по ёмкости, такой и подобрать.
Поделиться8008-03-2023 16:24:43
Да,конденсаторов в блоке управления несколько,менять нужно все. Внешне от резисторов отличаются тем что выводы проходят через резиновые пробки чёрного цвета (ну если совсем просто).
На первом фото №1-конденсатор БМТ,заменить, №2-резистор,нужно проверить.
Отредактировано 16-ЗП (08-03-2023 16:26:40)
