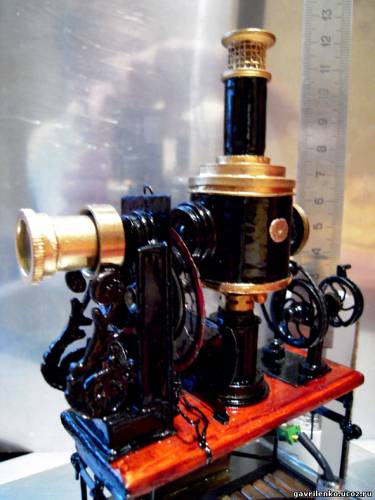

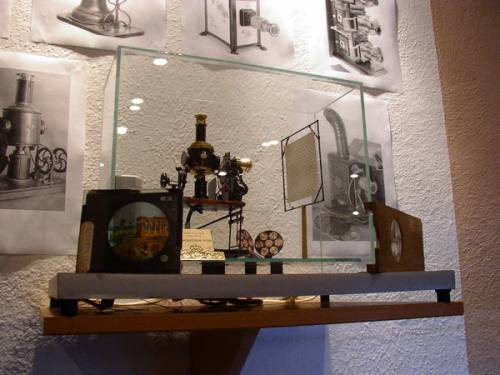

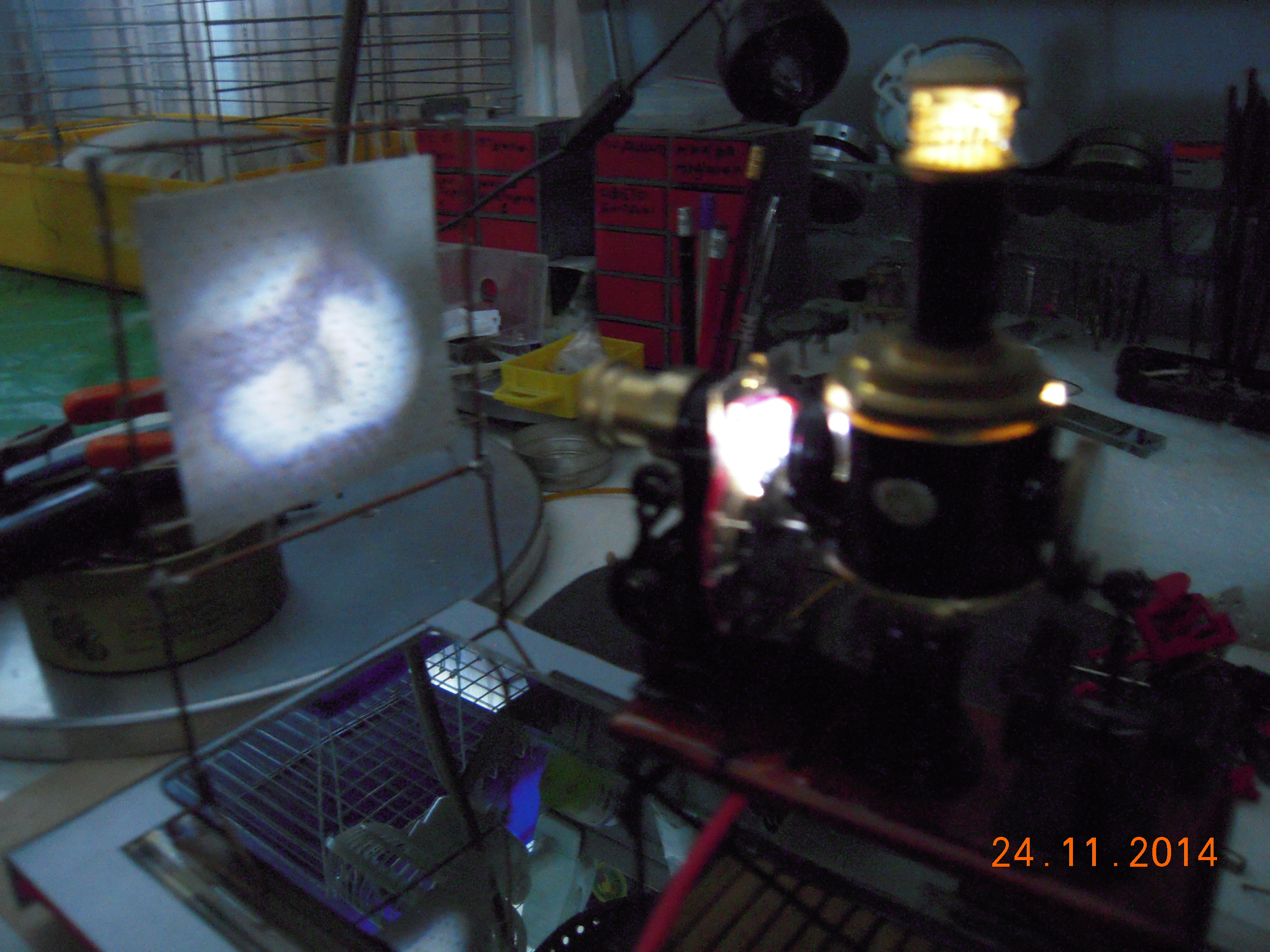

Обзор Кинематадора

Сообщений 1 страница 3 из 3

1

В конце XIX века, в начале XX немецкая фирма Эрнст Планк выпускала устройство называемое Кинематадор(почему так называлось, может кто подскажет, догадается?).  Это устройство предназначалось для показа стеклянных слайдов, и дисков с анимацией.
Количество картинок на дисках варьировало, диски несколько изменялись, но устройство в целом оставалось неизменным. Через ускоренную ременную передачу(или через большую шестерню) приводилась в действия ось, на которой располагались кривошип для мальтийского креста, и обтюратор. На мальтийском кресте крепился диск с прозрачными картинками, на которых были изображены фазы движения.
Ниже фото из интернет-пространства (Зачем в обтюраторе щели, может кто подскажет, догадается?).

Проектор для целлулоидных дисков
https://2.bp.blogspot.com/-2h3mBWvEn2I/Wf3mJh37-GI/AAAAAAAAVMs/qPhln_4iSRk42Gdhga_h-ex3RwUfEKmegCLcBGAs/s320/P1000731.JPG
https://2.bp.blogspot.com/-cZrnior2zKU/Wf3mJzsZjTI/AAAAAAAAVM0/1yOq_1egFKED3Uy41cIdgZ4jEHfH-4X-ACLcBGAs/s320/P1000733.JPG
https://2.bp.blogspot.com/-30nWSDqVniM/Wf3mPYG2ZVI/AAAAAAAAVM4/0jAfU9X1vm8QbC_jF-wBEZv0tnmZMkXswCLcBGAs/s320/P1000734.JPG
https://4.bp.blogspot.com/-9Xp3TarqU90/Wf3mP2T80lI/AAAAAAAAVM8/u0LG4xAIMiwIvCfrqmPNPD6HEk8qHBqgQCLcBGAs/s320/P1000735.JPG
http://www.stephenherbert.co.uk/kinematador1.jpg
http://www.stephenherbert.co.uk/kinematador2.jpg
Проектор для стеклянных дисков
http://sg.uploads.ru/t/qYDyM.jpg
http://www.stephenherbert.co.uk/kinematador4.jpg

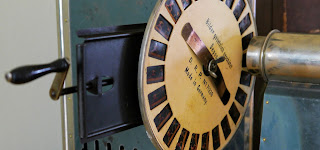

Проектор для картонных дисков с целлулоидными картинками
https://3.bp.blogspot.com/-YvNIfK-6TWE/WhmkSihdHmI/AAAAAAAAVRY/AkA-JMQuZRA7GzGFgcFFd-QoGAOqB-2YwCLcBGAs/s1600/P1060539.JPG
https://3.bp.blogspot.com/-n0tRtIenF9w/WhmkSLd8NEI/AAAAAAAAVRU/0vdnSMmoa9ENaPTat8ReXypobNsWzGAMACLcBGAs/s320/P1060542.JPG
https://2.bp.blogspot.com/-4fozCKJtwiM/WZWhFmGsbII/AAAAAAAAUTw/EjPmT4Qpu_coOruzgsM9wJ_3t-JrDmrKACLcBGAs/s320/opticaltoy_onbekend2.jpg
https://1.bp.blogspot.com/-veTrArZM_4I/WZWhFe6PYBI/AAAAAAAAUTs/EvLlw3I9zXcTDArnCoejwSBkiTyvZUVuQCLcBGAs/s320/optical_toy_onbekend5.jpg
https://3.bp.blogspot.com/-fLFZe6UNwqU/WZWhGeqX_JI/AAAAAAAAUT8/-VQyKyvVRScj8Q77N1dsgUB433LHxl4dgCLcBGAs/s320/opticaltoy_onbekend4.jpg
https://4.bp.blogspot.com/-zpEYbv5eCYw/WZWhGM7-eVI/AAAAAAAAUT4/kXZCsiD82HMAeACrU7Boolo2k6yZUSFCwCLcBGAs/s320/opticaltoy_onbekend3.jpg

Отредактировано tvitaly1 (10-04-2018 09:43:38)

0

2

А тут опять щели на обтюраторе, зачем?..
https://cdn.thenewstack.io/media/2017/03/b5af0051-hand-cranked-mechanism-from-1897.png

0

3

Это эскиз механизма, все несколько видоизменялось при реконструкции. Если кто захочет сделать, могу прислать чертеж мальтийского креста и эксцентрика в STL файле для печати оных на 3D принтере.
http://s7.uploads.ru/t/T6MPV.png

0
