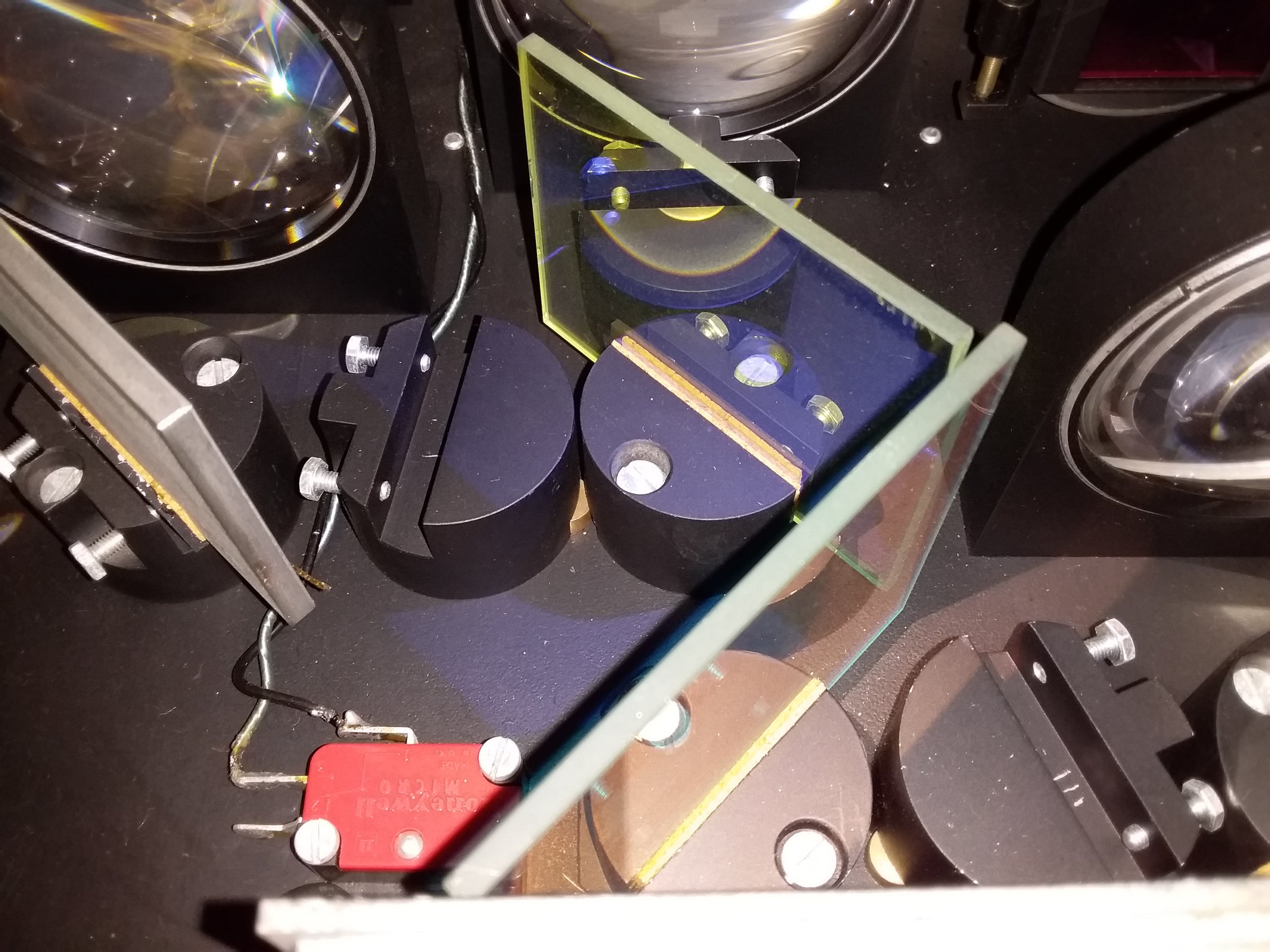

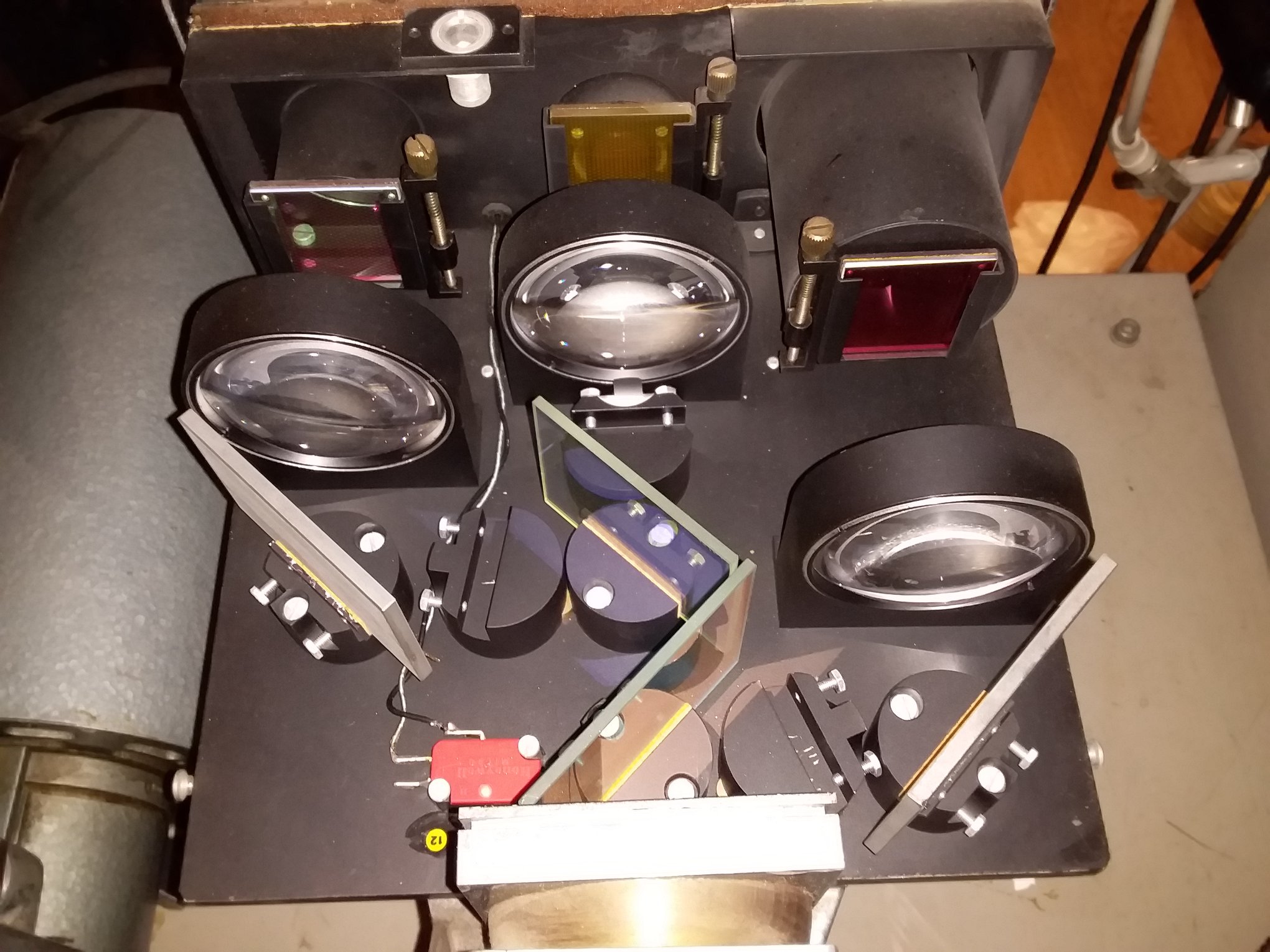

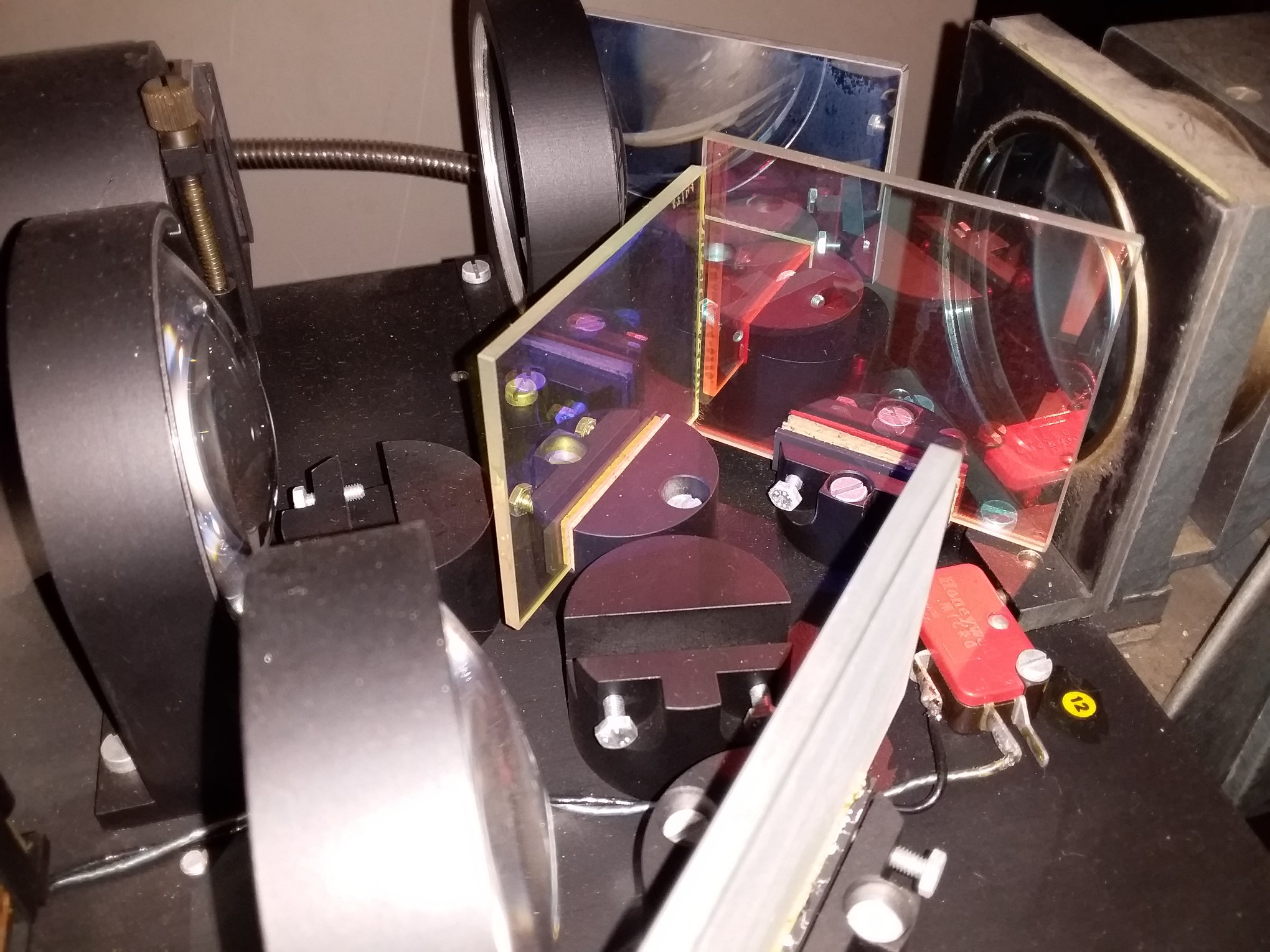

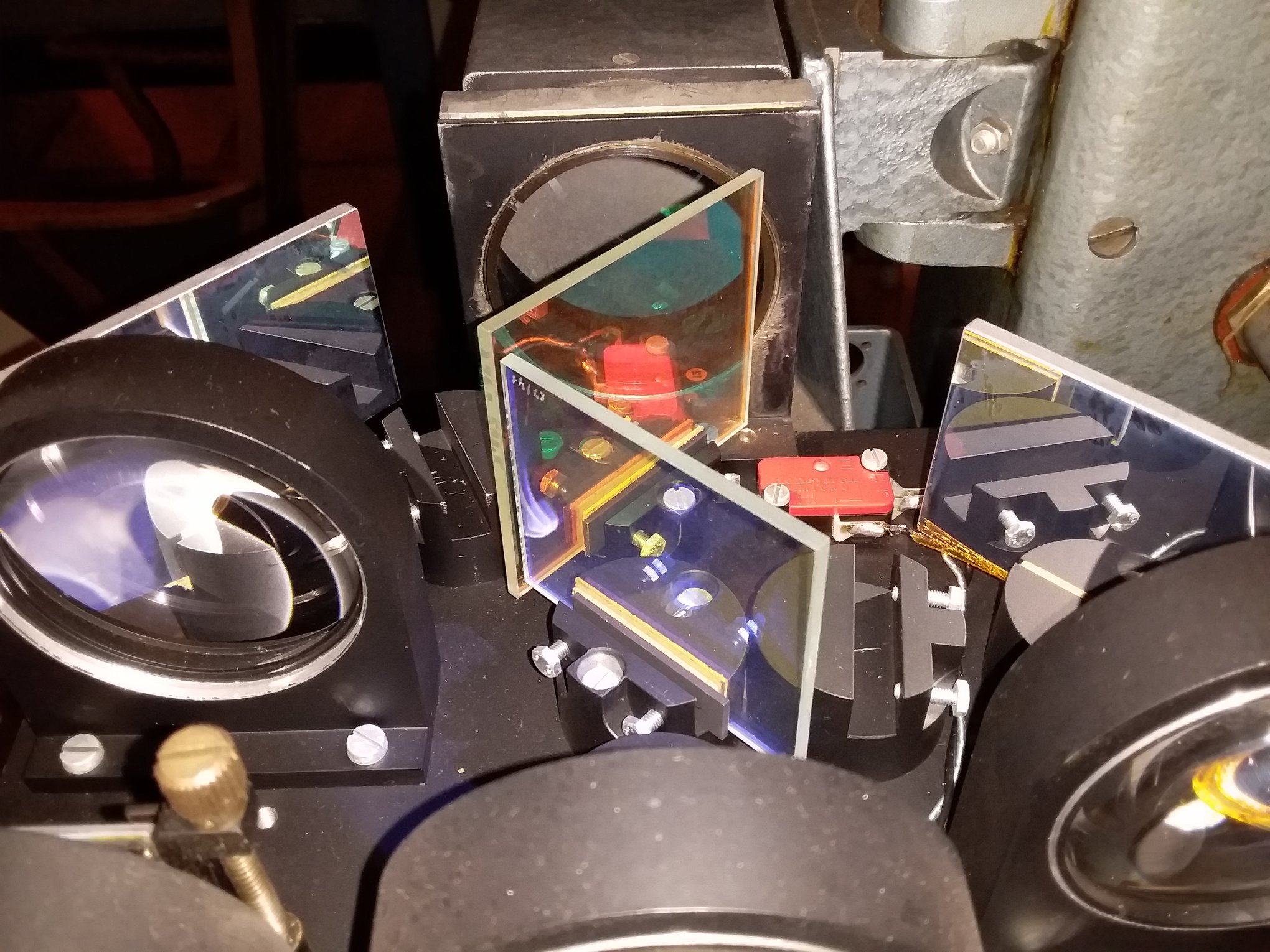

В музее теле радиоаппаратуры университета МТУСИ "Музей Связи" - уникальном месте где вся аппаратура оживает восстановили телекиноустановку FERNSEH-BAUER работающую сканирующим способом по принципу бегущего луча, перемоткой пленки управляет электроника, изображение подсвечивается проекционной сканирующей трубкой для видеопроекторов и потом принимается в виде луча на три светоделительные призмы разделяющие его на три фото приёмника стандартных цветов.

Ну и фото элементов установки:
фото еще е сеё старогом еста жительства - телецентра института МЭИ куда установка попала в конце 70х с телецентра на шаболовке

Поделиться213-12-2019 13:17:01

Автор: 16-ЗП
Активный участник
Зарегистрирован: 09-03-2017
Приглашений: 0
Сообщений: 488
Провел на форуме:
5 дней 18 часов
Последний визит:
03-03-2024 17:22:02

Да,уникальная техника.
Очень интересно!

Поделиться313-12-2019 22:46:55

Автор: tml1984
Активный участник
Откуда: Москва
Зарегистрирован: 02-07-2018
Приглашений: 0
Сообщений: 289
Пол: Мужской
Возраст: 39 [1984-11-11]
Провел на форуме:
2 дня 22 часа
Последний визит:
19-03-2024 23:42:34

Более подробное видео работы установки:

и немного более подробных фото:

сматыватель с тормозным устройством

сама головка от кинопроектора бауер-бош с демонтированной мальтийкой

наматыватель, все управление установкой от одного мотора, наматыватель соединён редуктором с фрикционом

звуковой блок

в общем виде, установка еще пока не доведена до полноценно рабочего состояния

Поделиться414-12-2019 03:28:24

Автор: КПТ-36
Администратор
Откуда: Россия
Зарегистрирован: 16-02-2017
Приглашений: 13
Сообщений: 2235
Пол: Мужской
Возраст: 53 [1970-10-09]
Провел на форуме:
2 месяца 5 дней
Последний визит:
Вчера 18:54:43

Интересный аппарат, протяжка немножко на Ксенон смахивает :cool:

Поделиться514-12-2019 06:32:15

Автор: Виктор
Активный участник
Откуда: СНГ
Зарегистрирован: 02-04-2018
Приглашений: 0
Сообщений: 448
Пол: Мужской
Возраст: 62 [1962-01-09]
Провел на форуме:
7 дней 22 часа
Последний визит:
08-04-2024 22:04:19

А как тихо работает то, но это от того что мальтийки нет, представляю сколько они работали на телецентре , учитывая 11 часовых поясов, все же с них показывали,

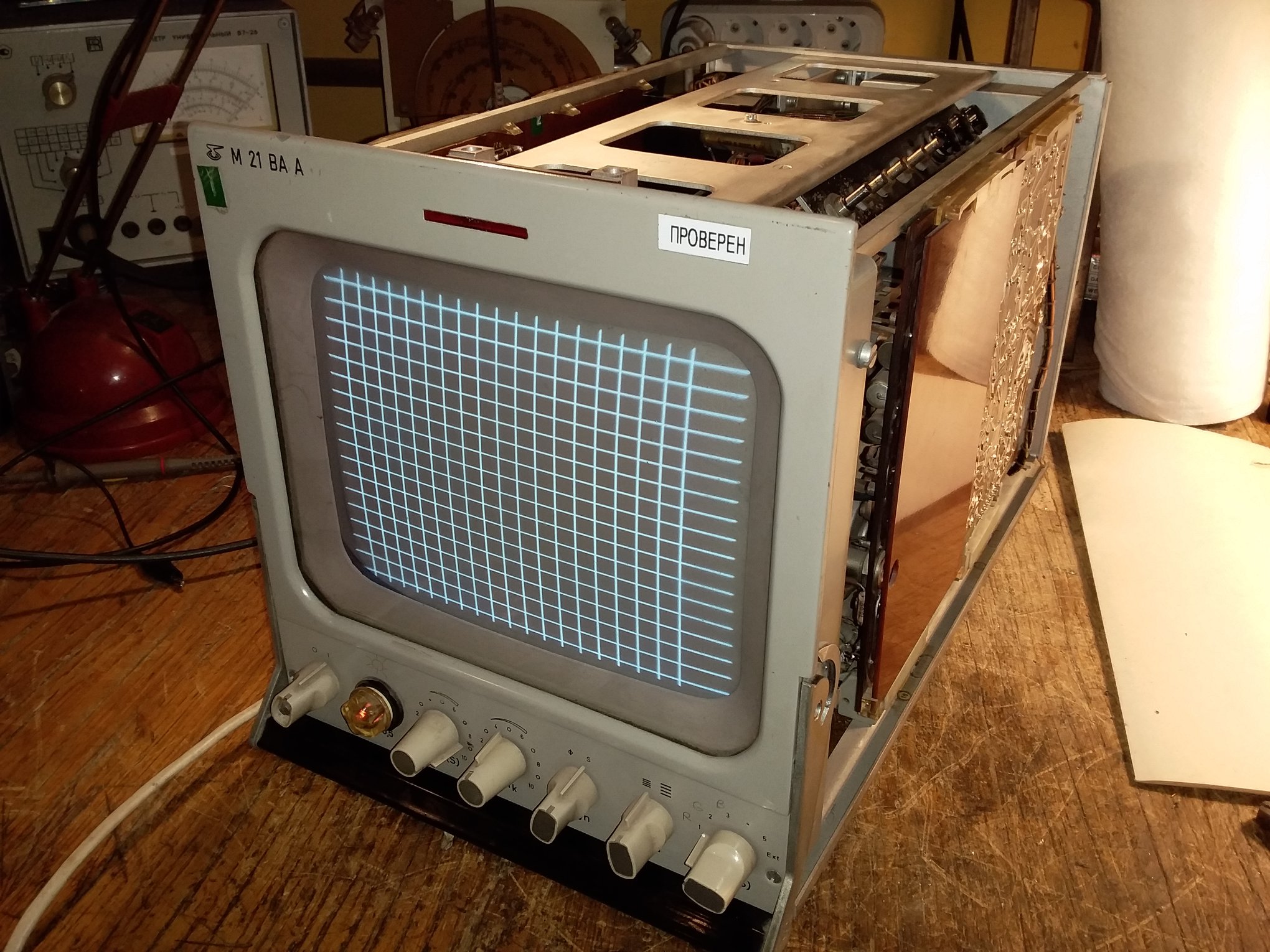

кинофильмы в основном . Вот что значит качество до сих пор работает и даж трубки осциллографов ещё не сели для контроля уровня видеосигнала и синхроимпульсов. И даж фильмы можно оцифровывать попробовать. На подобных установках можно было вести показ с негатива, с последующей инверсией видеосигнала.
