Хорошо.
А потом с оцифровками планируете завязать совсем?

Здравствуйте!
К сожалению, не обладаю достаточными знаниями по электрике, поэтому хочу проконсультироваться. Подскажите, пожалуйста, схему ввода электричества от сети через трехконтактную кнопку с подсветкой, как на предыдущих фото. У меня дома двухжильная проводка и в евророзетках контакты заземления просто соединены с нулевым проводом, то есть псевдозаземление. Отсюда вопрос - что будет, если включая штепсель в розетку, перепутать полярность? Не попадет ли фаза на корпус проектора? И что будет с электроникой, ведь на ней будет оставаться фаза при разомкнутом нуле? И стоит ли мне в моем случае вообще задействовать клемму заземления на входном разъеме и тем более, бросать землю на корпус, ведь, если воткнуть штепсель другой стороной, то на корпусе будет фаза?
Помогите, пожалуйста, разобраться. Буду признателен.

КПТ-36
Добрый день!
Делаю практически повтор Вашей конструкции на базе Радуги. Вчера написал в тему по поводу питания, но, видимо, не совсем доходчиво написал. Хочу спросить непосредственно у Вас, как у автора конструкции. Если при Вашей схеме подключения питания, с подсвечиваемой трехконтактной кнопкой, включить вилку в розетку не той стороной, то не пойдет ли фаза на корпус проектора? Я так понимаю, что, как минимум, электроника останется под фазой, а ноль будет разомкнут в этом случае. Насколько это опасно для электроники? И, кроме того, у меня двухжильная проводка и в розетках заземляющий контакт соединен с нулем. Или же, придется просто каждый раз перед включением девайса проверять электрощупом, где в розетке фаза?

И, чтобы не беспокоить по многу раз, задам и другие, интересующие вопросы по переделке Радуги.

- Какова полудлина использованного зубчатого ремня? Наборы продаются на Али с разной длиной ремня.
- Какой использован концевик, какой у него точный номер?

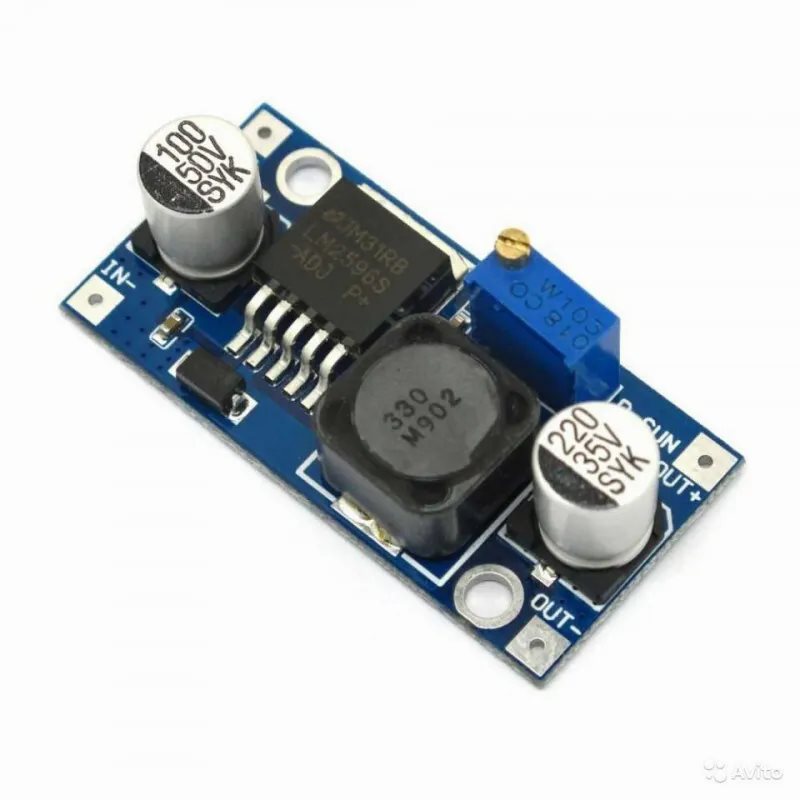

- Нужно ли использовать в конструкции именно стабилизатор, или достаточно просто понижающей платки с регулировкой напряжения? В своем 8 мм девайсе я использую вот такой. https://www.ozon.ru/product/1-sht-reguliruemyy-ponizhayushchiy-dc-dc-preobrazovatel-lm2596s-gsmin-627820667/?asb=0fYVvN4dXsRD9mbNcSdT6YHsZuKHcRUCWtBOAdVPYL0%3D&asb2=dPRnaW4gFWR1nREV1hZ-zYtQTd5XIBR516gExdgxi-AlRF23OmO6WftYS47Pauh3&avtc=1&avte=0&avts=1674404136&keywords=   DC-DC GSMIN LM2596&sh=9OuVmbkCqg
В случае с Радугой он может понижать напряжение с 24 вольт до 12-ти для подключения светодиодной лампы. И, кроме того, я использую схемку на те же 12 вольт, от которой работает оптопара и сигнал посылается на COM порт компа. Соответственно, через этот понижающий блочок будет работать и освещение, и схема оптопары. Вопрос - можно ли использовать указанную мной по ссылке понижающую платку вместо стабилизатора, или же нужен обязательно конкретно стабилизатор? Если да, то зачем? Чтобы не мерцала лампа? Так светодиодные лампочки и так выпускаются не мерцающие..

Буду признателен за ответ.
С уважением
Андрей.

Отредактировано Андрей 63 (12-05-2025 11:00:07)

Долго не мог въехать про какую кнопку речь... потом понял что про клавишный выключатель питания (а не всё ли равно, с подсветкой он или нет ??).

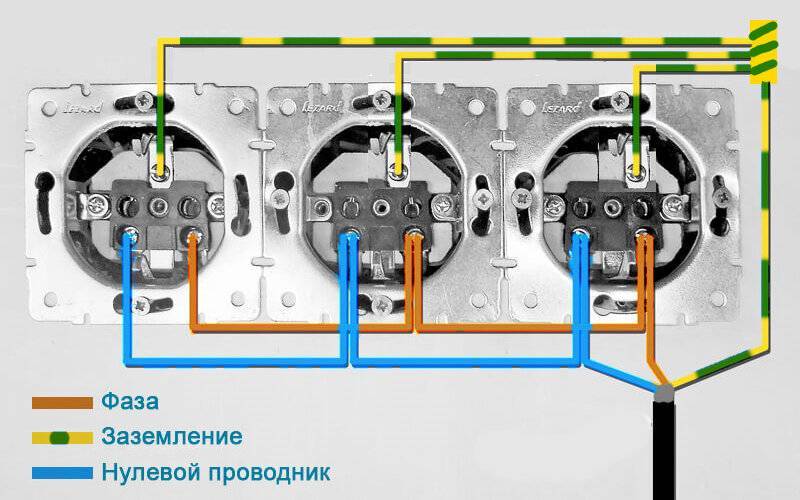

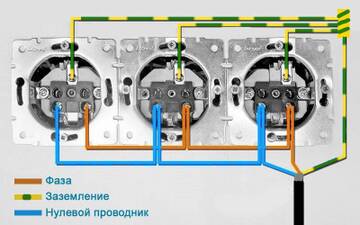

По сути вопроса. Хоть проектор Радуга, хоть любой другой аппарат с заземлением корпуса - подключается посредством ТРЁХПРОВОДНОГО кабеля. У которого провод заземления (жёлто-зелёного цвета) подключен на средний вывод колодки самого устройства (и не коммутируется), а в розетке соединятся с боковым пружинным контактом. Как бы вы не крутили при этом свою вилку, этот провод всё равно соединяется только с боковым пружинным контактом. К чему у вас подключена эта цепь (боковые заземляющие контакты розеток) - это вопрос не к производителю проекторов, кофемолок, кофеварок, а к электрикам вашего дома !!
Мой лично совет - если нет подключения к шине "земля" на щите - лучше вообще эту цепь никак ни с чем не соединять, чем вешать на нулевой провод фазы. Более того, соединять нулевой провод электросети с цепью "земля" конкретной квартиры - это грубое нарушение техники безопасности.
По поводу коммутации в вашем проекторе - есть устройства, в которых вообще не предусмотрен разрыв цепи питания - например, кинопроекторы "Русь".  Можно размыкать один провод сети, можно оба, можно вообще ни одного - важно только чтобы все цепи питания были недоступны для контакта с телом.
ВСЕ цепи, соединённые с сетью 220V, должны быть гальванически развязаны от корпуса прибора.
То есть, резюмируя
1 - если в вашей квартире УЖЕ подключено заземление розеток к нолю фазы, то вы рискуете жизнью независимо от того - пользуетесь проектором, стиральной машиной, или чайником...
2 - конкретно в этой конструкции и в любой другой, используйте двухпроводной кабель для соединения с розеткой. Ну, не будет у вас заземлён корпус Радуги, и что? Она от этого хуже работать не будет.
