Очередной раз "Дурная голова рукам покоя не даёт"
Проект ещё не закончен, привод применил такой же как делал на КН-17М, мотор-редуктор СД-54. Выложу несколько фоток, сильно расписывать не буду, если кому интересно спрашивайте.

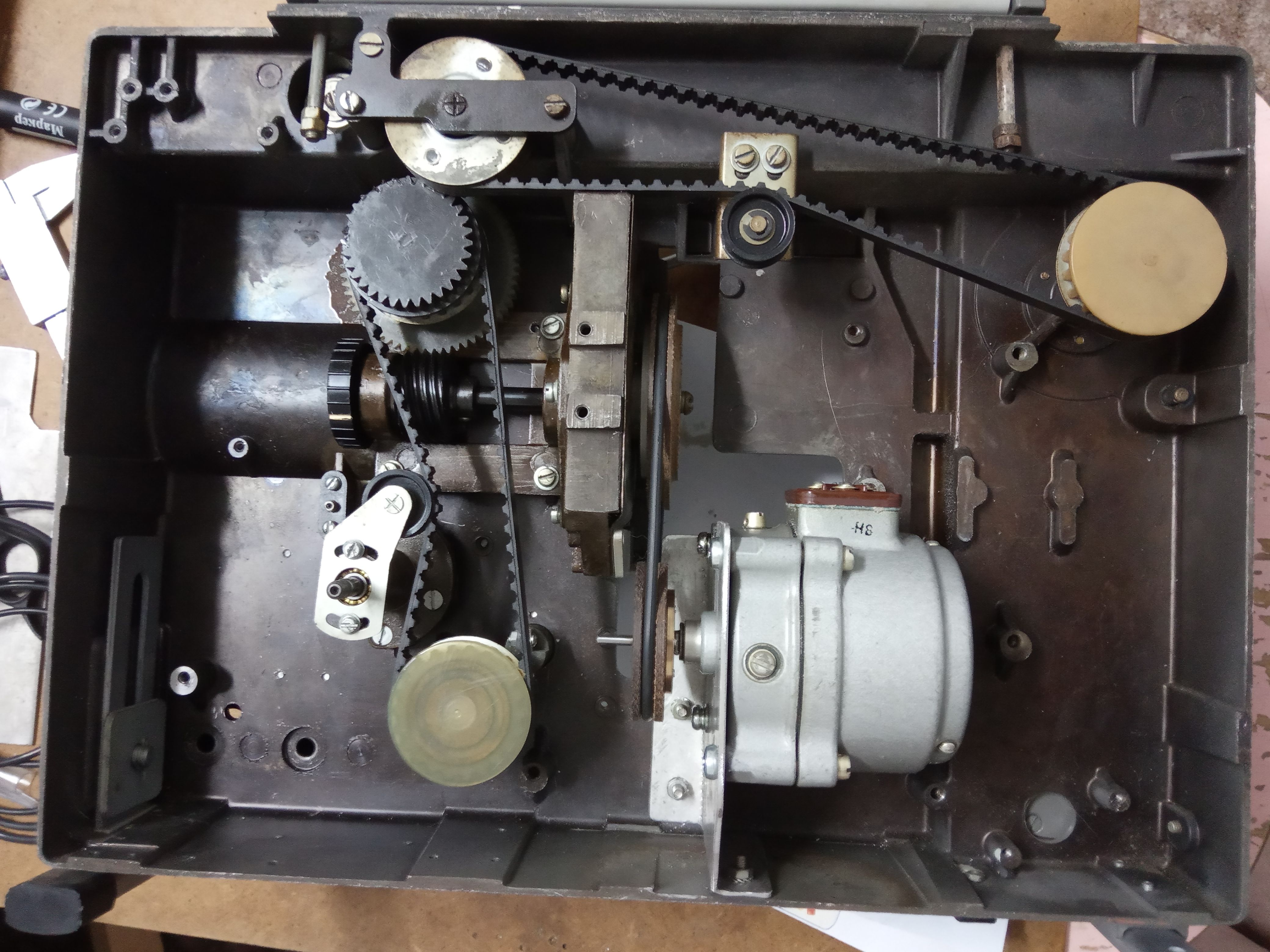

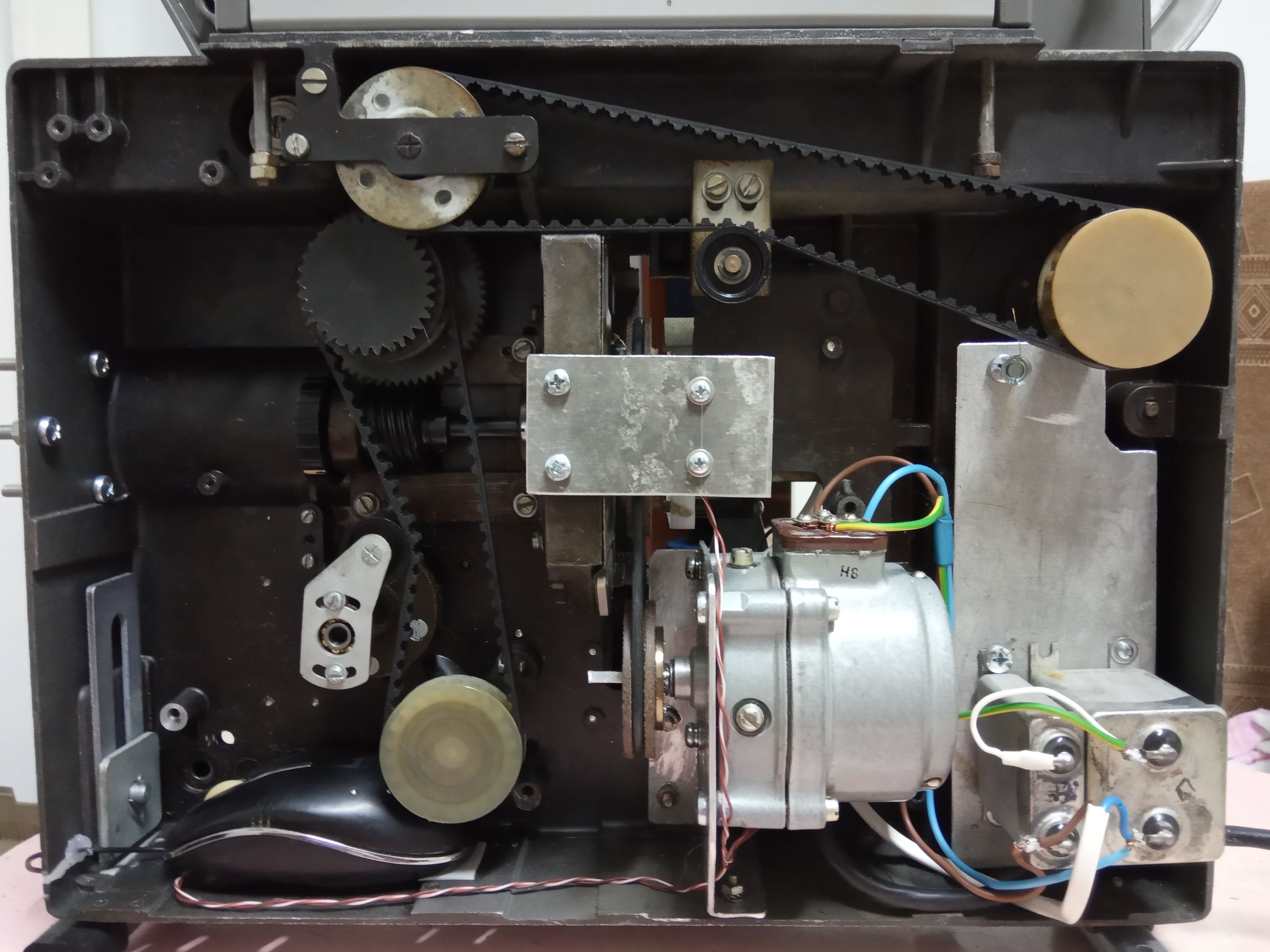

Привод

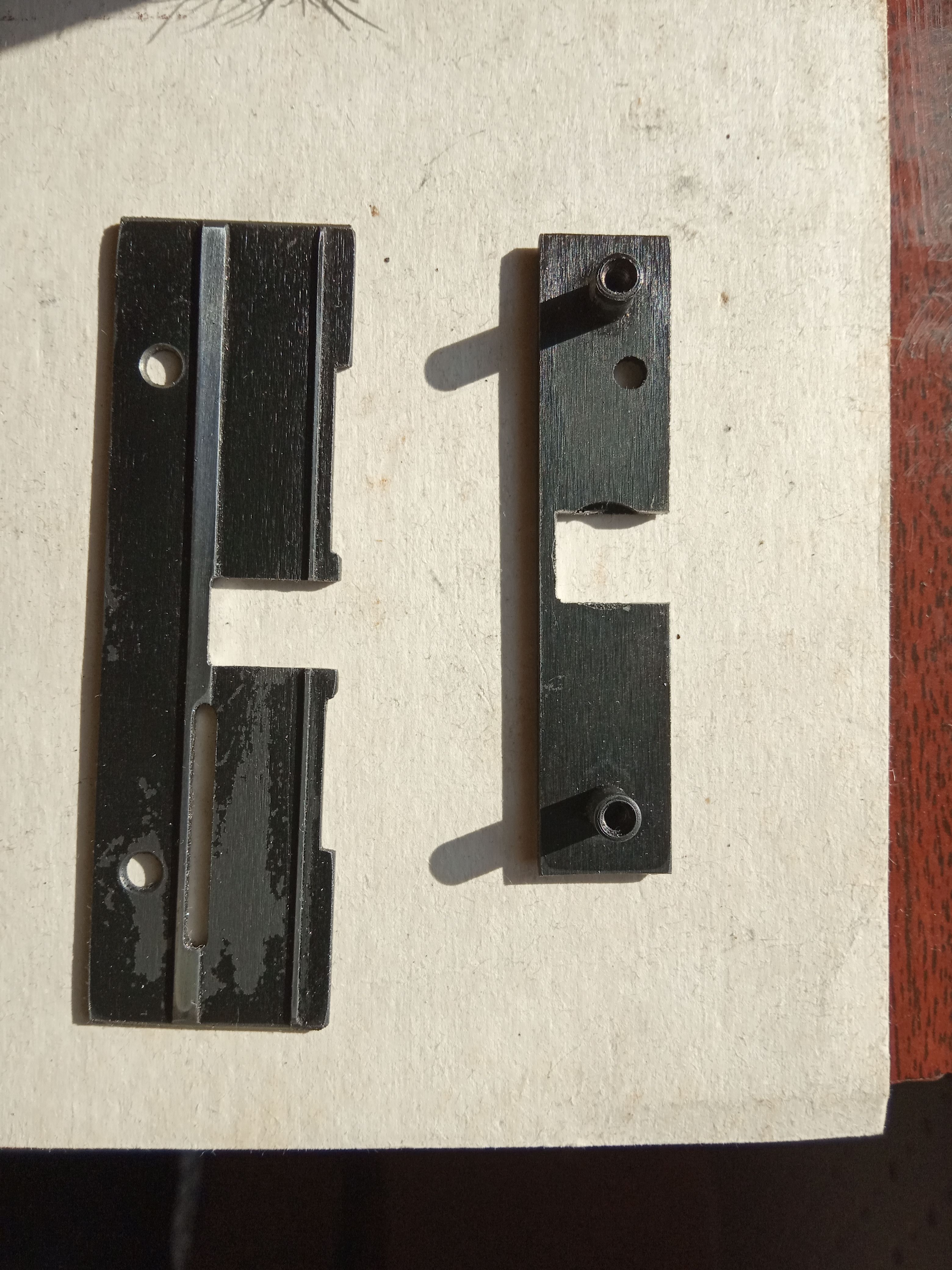

Рамка

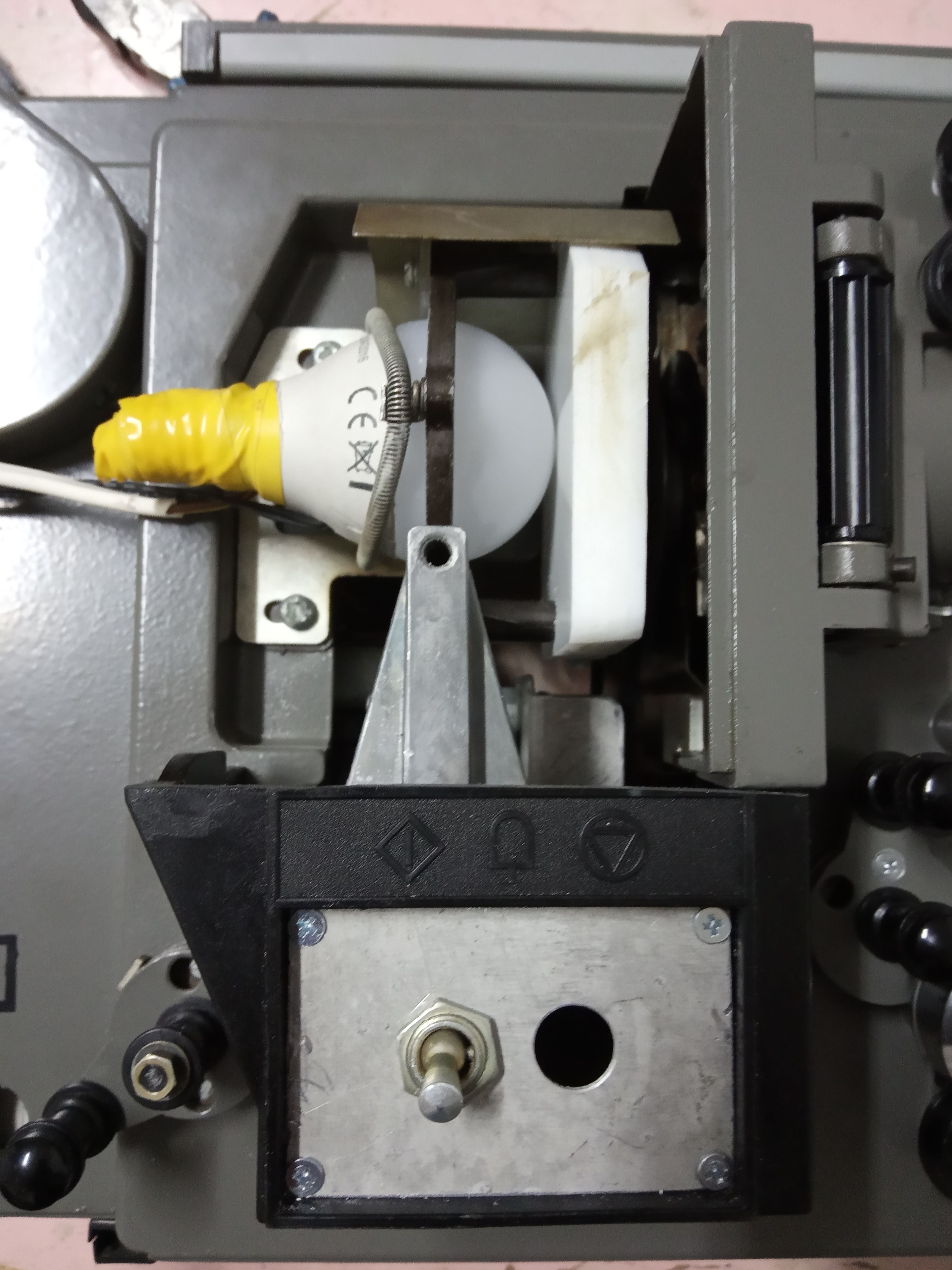

Лампу хочу пока использовать которую ставил на СК-1000К, ещё пока не проверял как будет светить, поставил матовое стекло в четыре слоя, если что буду убирать слои. На управление поставлю обычные тумблера.
Хороший светофильтр получается от экрана ЖК телевизора , там их несколько фильтров, нужен самый толстый матовый , хватит одного слоя и крепить легко, если нету то можно в любой мастерской спросить, там всегда есть телики с битыми экранами.
Отредактировано Виктор (30-12-2019 21:15:45)

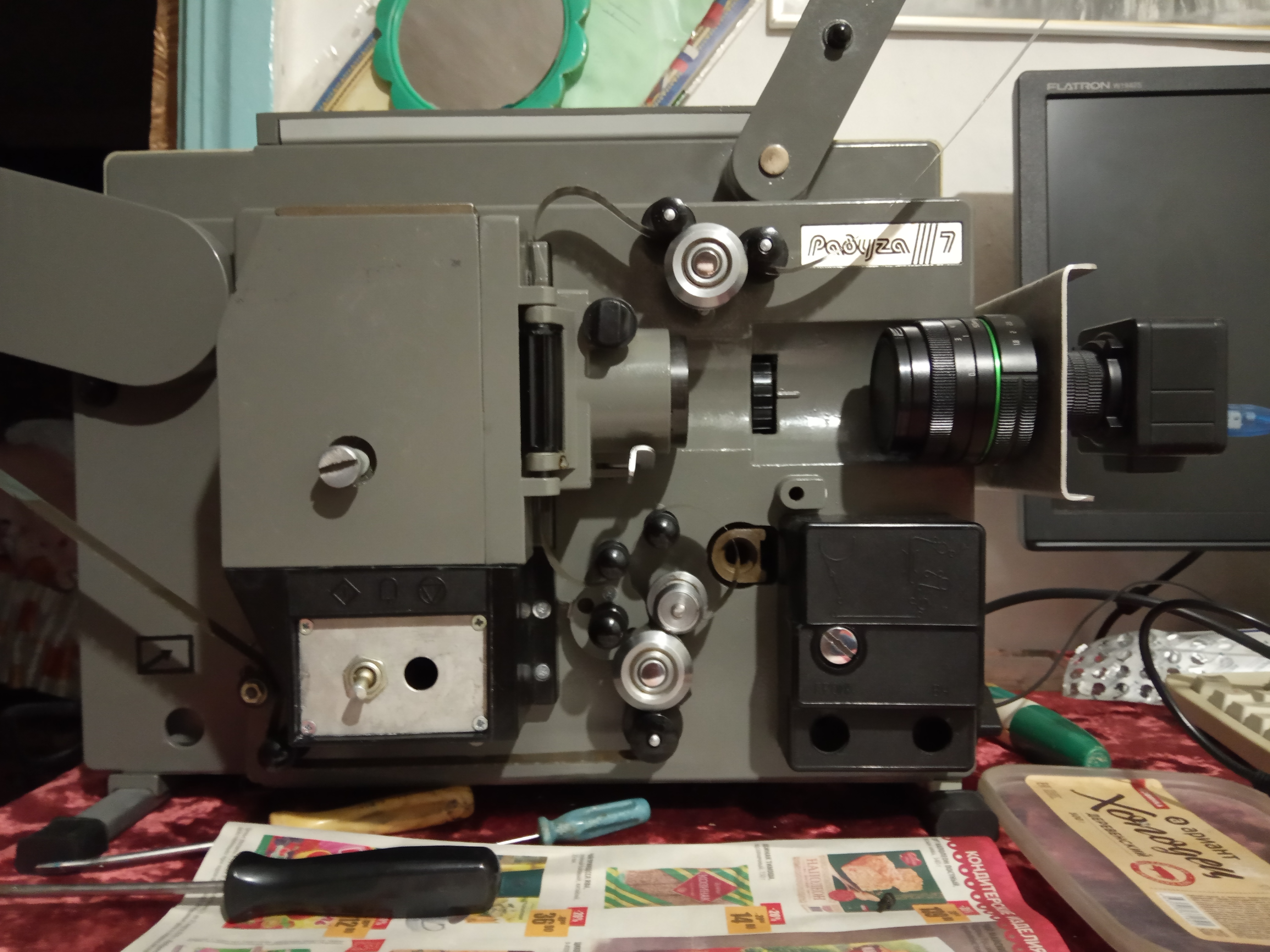

Добавлю фоток.
КПТ-36
Ждём пробник 16мм! Можно поподробней про крепление камеры. Как держится?
dan74
До пробника ещё далеко, геркон и магнитик нужно ещё крепить, лампа пульсирует, по экрану полосы идут, надо что-то делать.

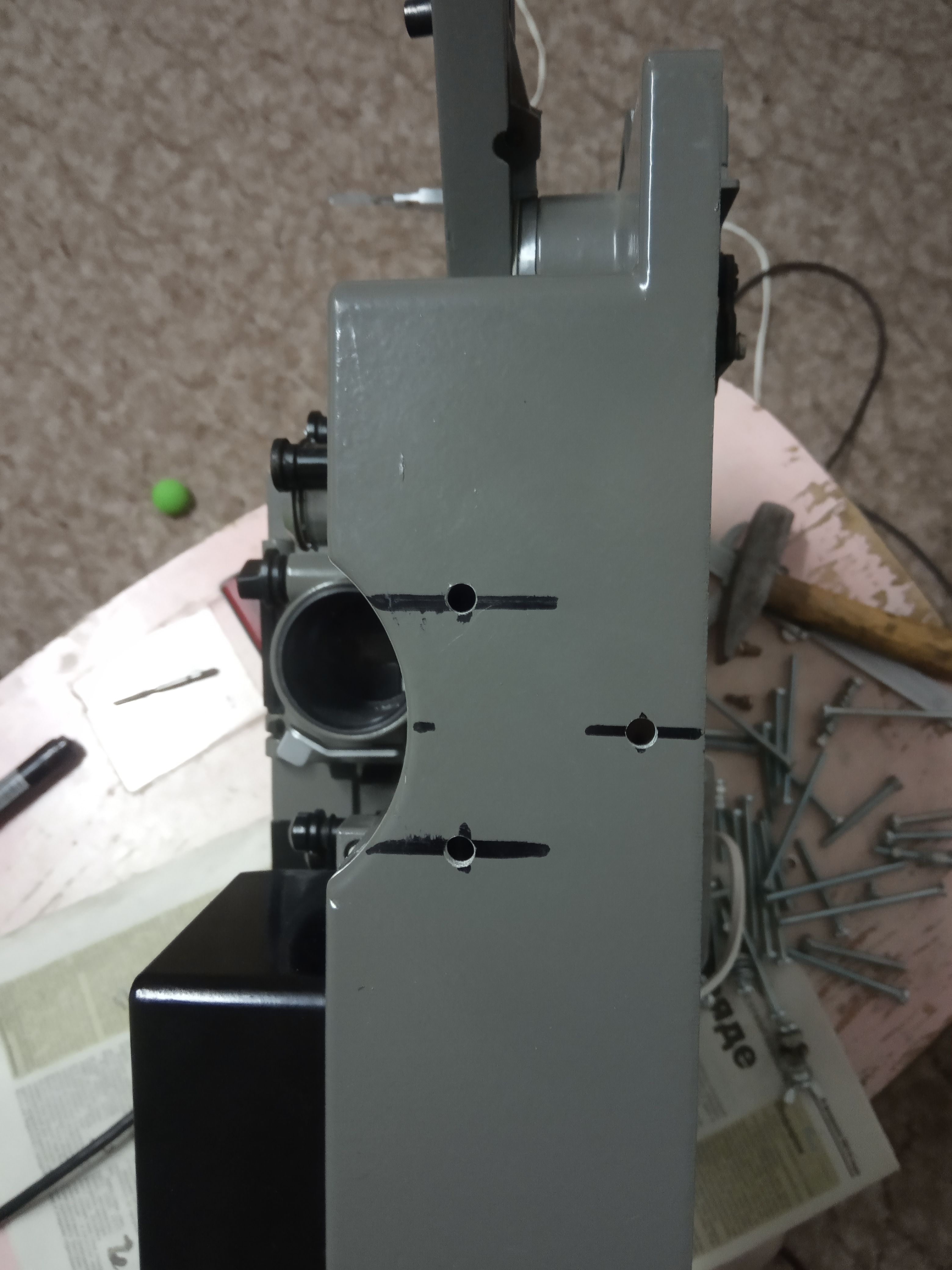

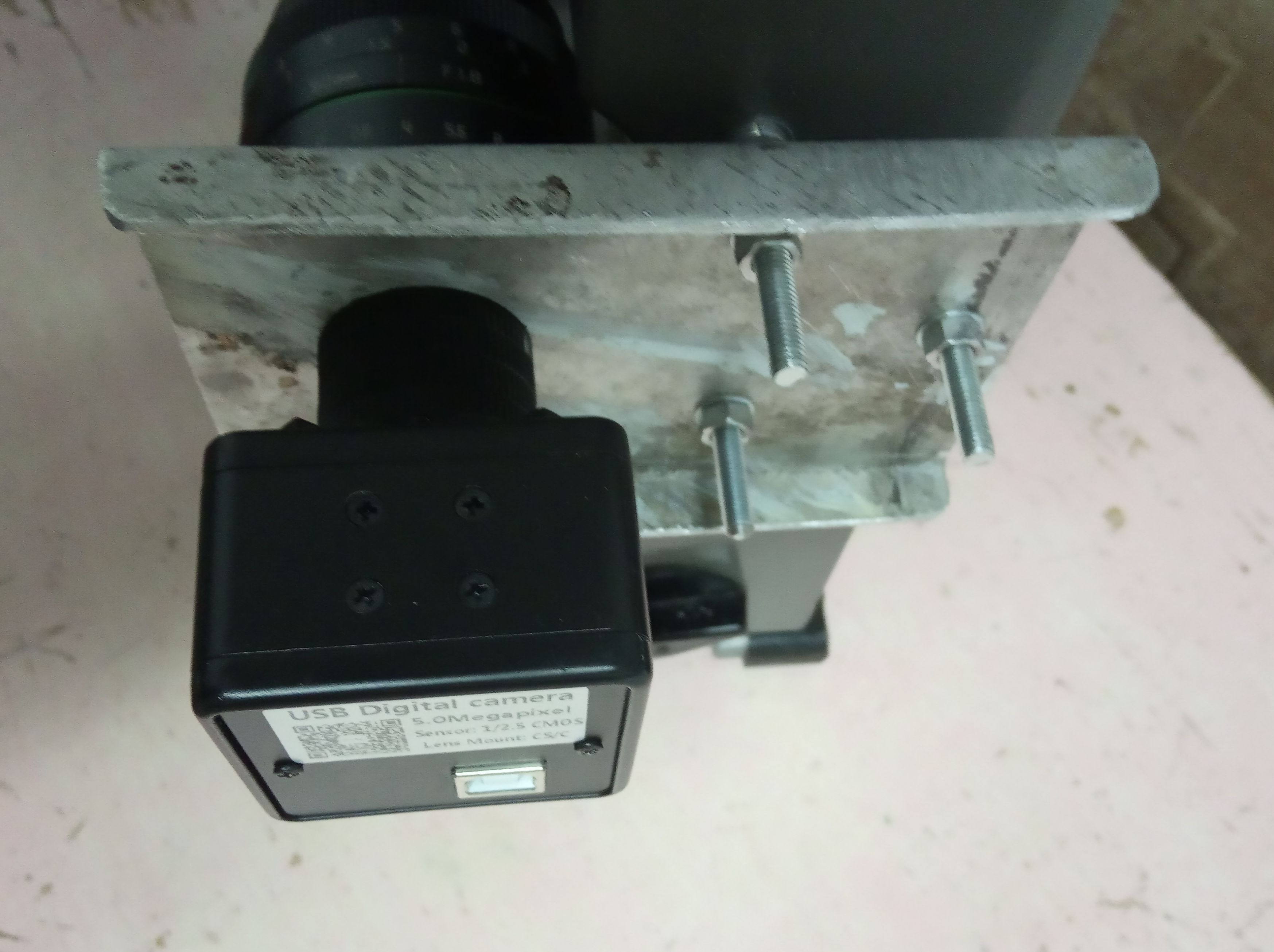

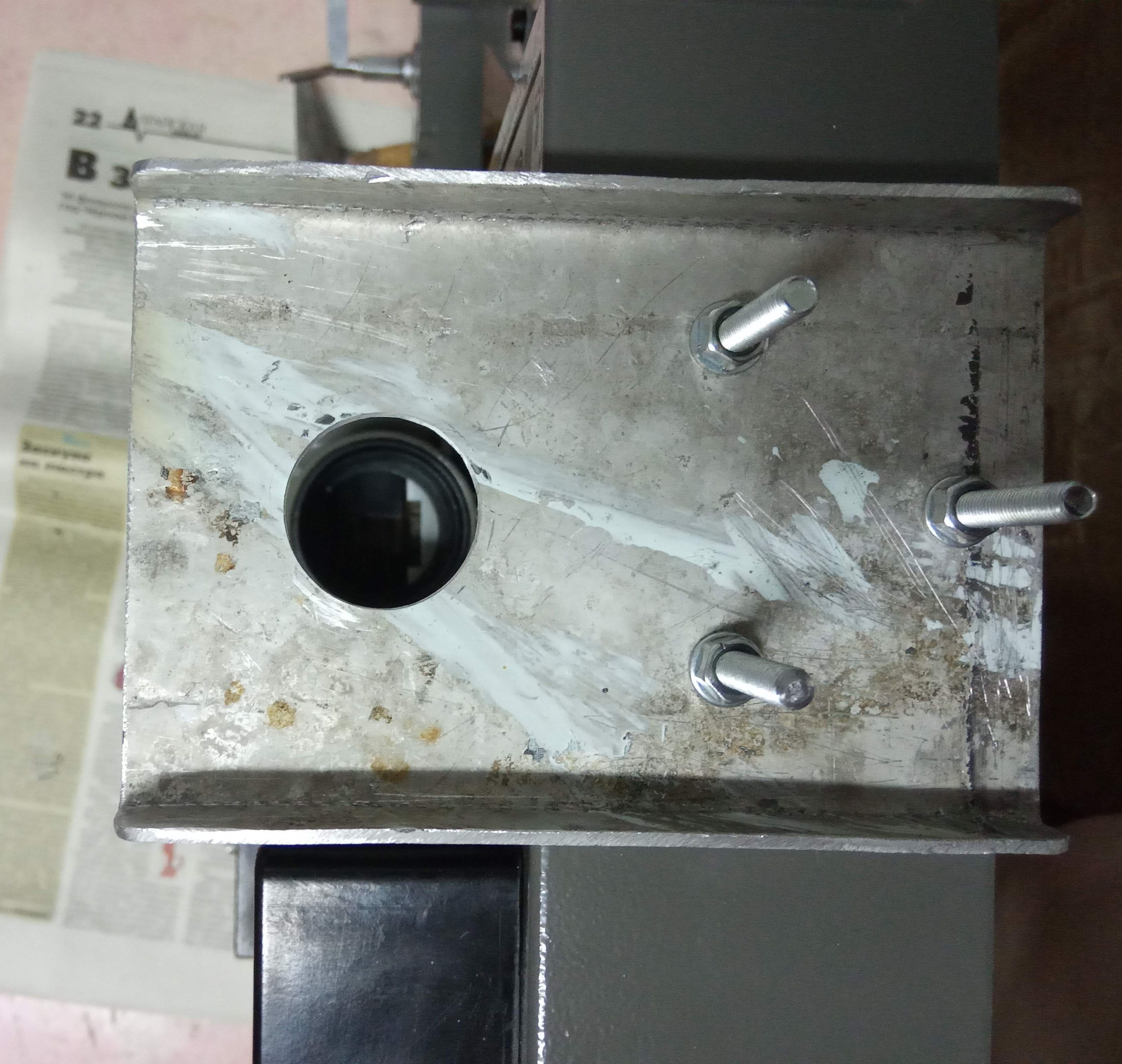

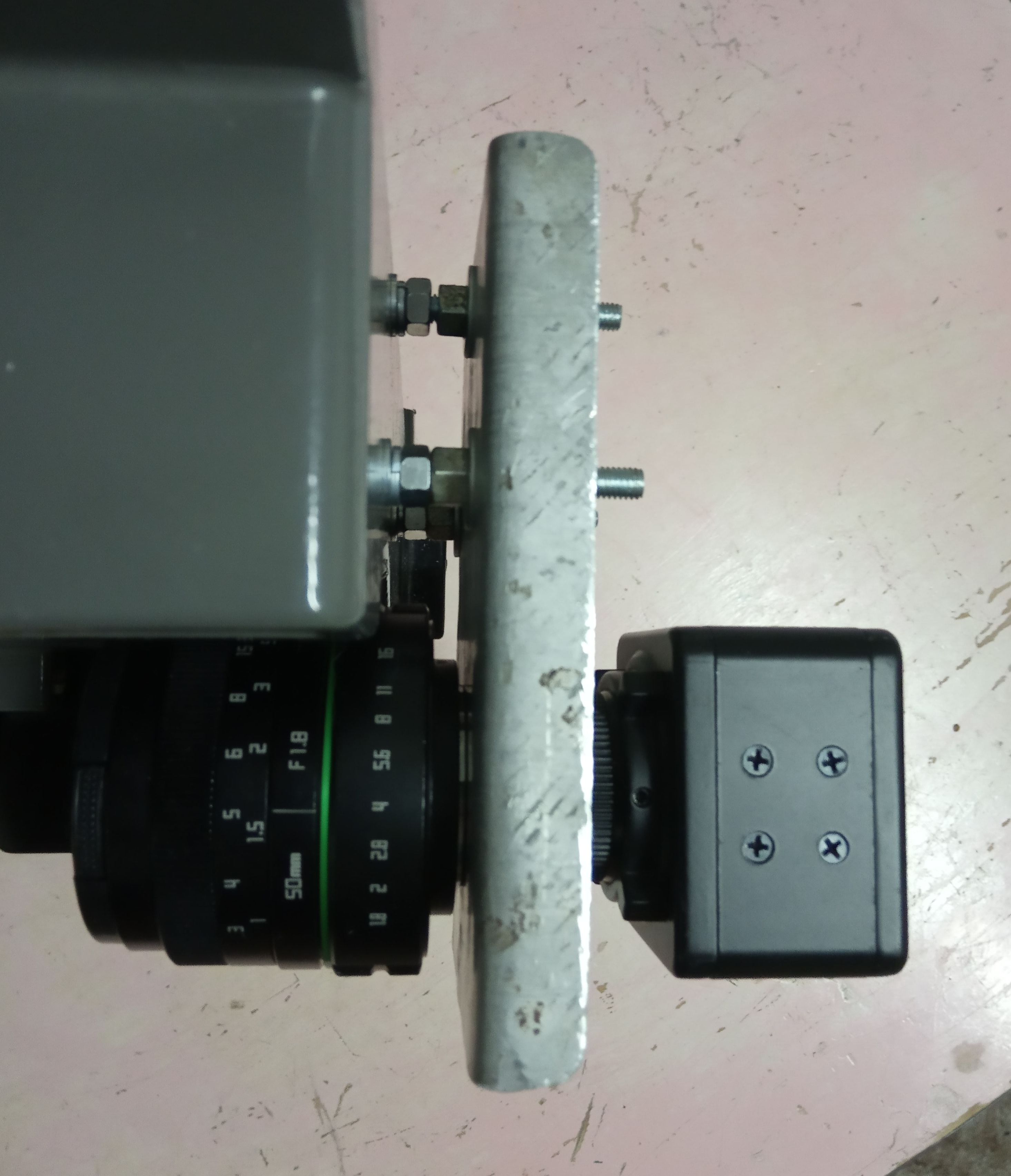

Крепление камеры простое до безобразия, в пластине отверстие на 25мм, в отверстие вставлен объектив, а с другой стороны пластины на резьбу объектива накручены четыре удлинительных макро кольца по 5мм, ну и камера на кольца накручена, сама пластина к кинопроектору крепиться на трёх регулируемых шпильках.
КПТ-36
Мотор-редуктор СД-54 обороты одинаковые и там и тут - 96 об.мин?
dan74
Мотор-редуктор СД-54 на 96 об. мин., но обороты понижаются на шкивах до 60 об.мин (1 кадр сек.), шкивы диаметром примерно такие же как на КНе делал 80мм и 50мм.
Ждём пробник 16мм!

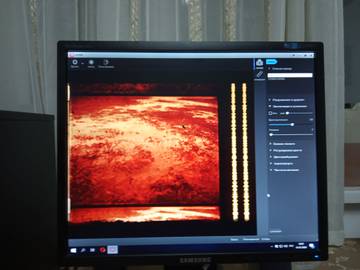

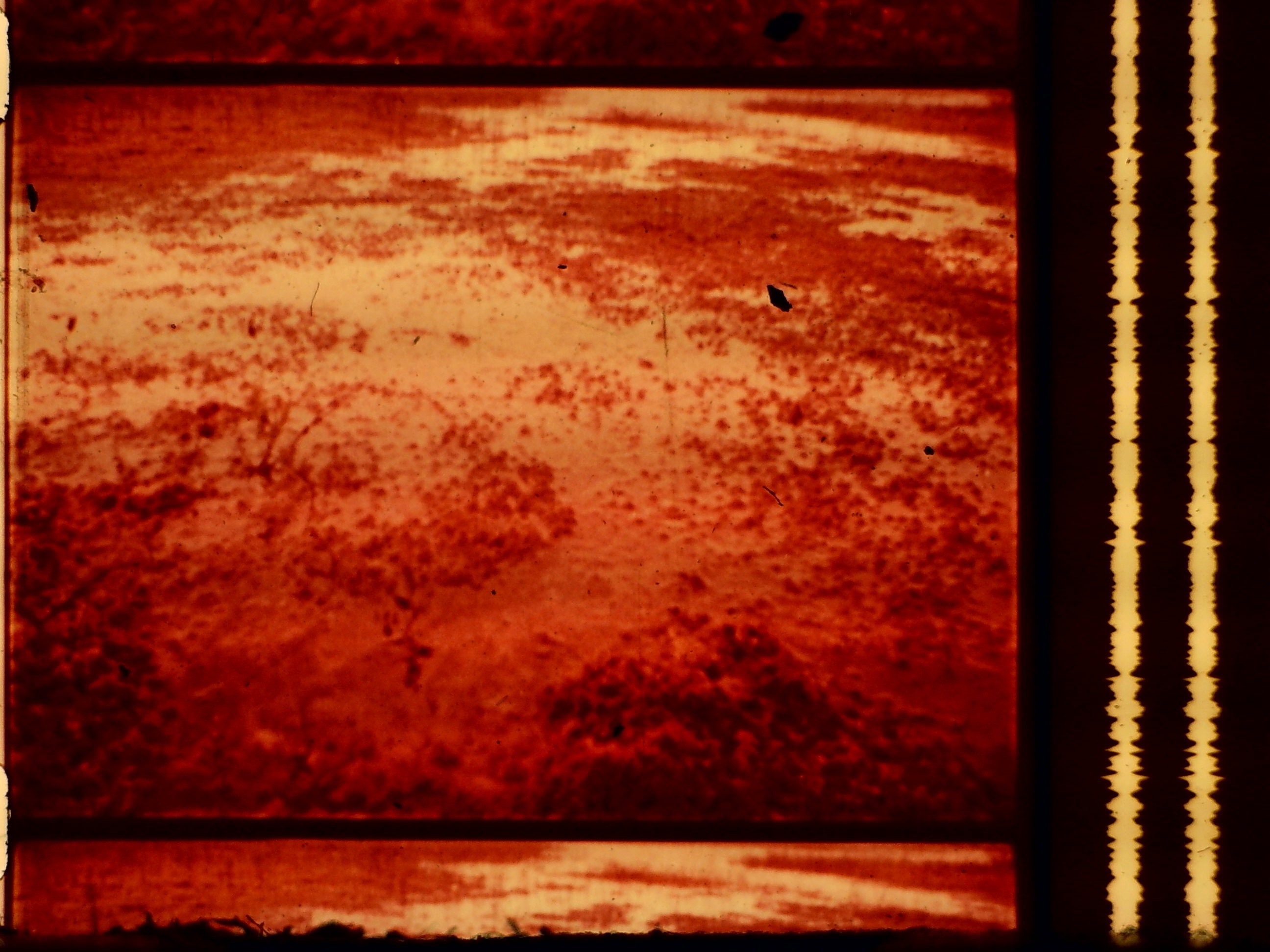

Сегодня приладил геркон, отсканировал пробник. Чтобы посмотреть в оригинале, нужно скачивать.
КПТ-36
Отличный результат!
dan74
Да какой это отличный результат, я что-то не в большом восторге, надо изучать программы - улудшайки, чтобы блеск наводить.
КПТ-36
Я в техническом плане, а улучшать такую красную очень тяжело(в Вашем примере я бы чуток убавил насыщение), можно сканить и в ч.б. варианте.
Хотя кто дружит с Ависинтом, можно и так -
Я в техническом плане
В техническим плене у меня намного лучше чем программном, с напильником, отвёрткой и немножко с паяльником дружу, а вот программная обработка видео тяжело даётся, да и времени на это дело много нужно, а свободного времени мало.
можно и так -
Ну что сказать, Ваш вариант намного приятнее смотреть.
P.S. На следующей неделе постараюсь собрать Радугу в "кучу", выложу фото и видео работы.
Надо ещё кадровую рамку подшлифовать, а то как растачивал края шаршавые стали, вся грязь цепляется, потом фиг оторвёшь крепко держится.
КПТ-36
Небольшое замечание, нижнюю кромку кадра ещё подточить.
Небольшое замечание, нижнюю кромку кадра ещё подточить.
dan74 как руки дойдут обязательно сделаю.
На следующей неделе постараюсь собрать Радугу в "кучу", выложу фото и видео работы.
Так и не дошли руки дособрать Радугу. Сегодня принесли любительскую 16мм плёнку, очень тёмная, диафрагма на объективе полностью открыта, а света всё равно не хватает, буду мудрить со светом.
Выложу пока еще одно фото, мышку закрепил на двухсторонний скотч.
Ни как не доделаю, времени свободного нет совсем.
Поставил доп ролик от "Украины" на задерживающий барабан, теперь охват барабана больше, но для плёнки с большой усадкой это не очень, зато изгиб нижней петли стал лучше.
Цвет у пробника, конечно, адовый..
Да и с резкостью (из-за сжатия) непонятно что.. есть она там / нет..
КПТ-36
Доброго здоровья, принимайте старичка в новички!
Как легко вращается основной вал? У меня без разборки очень тяжело и родной плоский пасик пришлось поджимать пружиной. Вроде всё хорошо смазал и следов коррозии нигде нет.
Сергей Иваныч
Вал крутится без особых усилий, проверьте зубчатые ремни, могут быть перетянуты, ещё зубчатые шкивы бывают с большим биением, оси барабанов нужно вытаскивать промывать и мазать.
