Самая первая "Украина"

Сообщений 1 страница 13 из 13

1

Кинопроектор ПП-16-1 входит в комплект узкоплёночной киноустановки "Украина", начало выпуска июнь 1951 год. Кинопроектор разработан Одесским заводом Кинап совместно с НИКФИ.
По своим тежническим показателям кинопроектор ПП-16-1 значительно превосходит все ранее выпускаемые кинопроекторы для демонстрации 16-мм фильмов.
В комплект кинопередвижки "Украина" входят:
1) кинопроектор ПП-16-1;
2) усилитель 90У2, мощностью 10 ватт;
3) громкоговоритель 25А13 (две головки 4А-18/А в чемодане);
4) автотрансформатор КАТ-14;
5) экран переносной ЭПП-2

Источник: Шмырёв "Кинофильм и кинопроекционная аппаратура" 1955г.

Кинопроектор "Украина", самая первая модель.
http://sh.uploads.ru/t/8Z95V.jpg
Разработан на основе проектора "16-ЗП", по этому многие детали взаимозаменяемы (зубчатые барабаны,направляющие ролики,шестерни и др.) В отличии от 16-ЗП , используется более привычная проекционная лампа К22 (30Вольт 400Вт),другая конструкция фонаря и наматывателя,изменилась схема движения фильма.Кстати,прижимная рамка фильмового канала и гладкий барабан звукоблока прекрасно подходят от кинопроектора "Школьник" (КПШ-4) а вот от более поздней "Украины" нет.
http://s4.uploads.ru/t/etwsB.jpg
В наматывателе используется пружинный пасик и гибкий вал.В литературе написано,что конструкция оказалась ненадёжная,однако в этом экземпляре до сих пор прекрасно работает-1956г! А вот конструкция привода наматывателя,действительно довольно сложная и собрать-разобрать его совсем непросто.В дальнейшем конструкцию изменили,стали использовать привод наматывателя с помощью шестерён.
http://sf.uploads.ru/t/gpSKa.jpg
Выпуск проектора "Украина" начат в 1951г.

0

2

В 1956 году Одесский завод"Кинап" выпустил несколько партий кинопроекторов ПП-16-1М с неполной модернизацией, которые отличаются от кинопроекторов ПП-16-1 - применением более износостойких частей, наматывателя с шестерённой передачей взамен пружинного пассика и сматывателя, выполненных по конструкции кинопроектора ПП-16-2. Передача от электродвигателя к редуктору наматывателя кинопроектора ПП-16-1М не изменилось и осуществляется так же, как и в кинопроекторе ПП-16-1, - с помощью гибкого валика. Все остальные элементы конструкции остались такими же, как и в кинопроекторе ПП-16-1.
Электромонтаж кинопроектора ПП-16-1М выполнен по электросхеме, отличающейся от электросхемы кинопроектора ПП-16-1.

ПП-16-1М
http://s1.uploads.ru/t/f02Bv.jpg

0

3

Нашёл на просторах интернета ещё фото.
http://sf.uploads.ru/t/jN3wd.jpg

0

4

Да,интересное фото,самые первые 600м бобины-железные.старые кинолюбители рассказывали,что они были намного лучше более привычных алюминиевых.

0

5

У меня есть товарищ-пенсионер,в 70-х годах он работал в киноремонтной мастерской от министерства образования,ремонтировали они школьную киноаппаратуру...
Вот думаю записать бы как-нибудь видео с ним,может кому-то будет интересно.
В одной школе было около 10 комплектов Украин,вызвали его осмотреть их на исправность.
Много забавных случаев он рассказал,вплоть до того что какой-то мудак присобачил связку конденсаторов к Украине,мол "двигатель не тянет совсем".Подшипники и механизм-то надо смазывать...
И ремонтировали аппараты,и списывали.Однажды на списание привезли Украину целиком черного цвета,вот это точно редкость.Даже Школьник был черный,у меня от него наматыватель остался.

0

6

"Вот думаю записать бы как-нибудь видео с ним,может кому-то будет интересно."-Конечно,очень было бы интересно! Тем более таких людей всё меньше и меньше остаётся.Уходят а вместе с ними и всё интересное,что они знали.
Сам,как и многие,когда то начинал с проектора КПШ-4 ("Школьник"). В школьные годы показывал разные фильмы учебные.
"Однажды на списание привезли Украину целиком черного цвета,вот это точно редкость.Даже Школьник был черный"-в чёрный цвет окрашивали самые первые "Школьники" выпуска 50х годов,ещё с переключателем скоростей 16/24 к/с. В "живую" такой не встречал,а вот "чёрная" "Украина" как то попадалась, по моему 1960й год.
http://sg.uploads.ru/t/IYCnL.jpg
http://s4.uploads.ru/t/v6Zx8.jpg
http://s6.uploads.ru/t/4KgMU.jpg
http://sh.uploads.ru/t/AEfDZ.jpg
http://s3.uploads.ru/t/U4qzN.jpg
http://s6.uploads.ru/t/F8DXV.jpg
http://s0.uploads.ru/t/zOxPQ.jpg
http://sa.uploads.ru/t/nTKS0.jpg
переключатель скоростей
http://s1.uploads.ru/t/nPw5V.jpg
Фото найдены на просторах интернета.

Отредактировано 16-ЗП (04-08-2017 16:19:18)

0

7

16-ЗП написал(а):

"Вот думаю записать бы как-нибудь видео с ним,может кому-то будет интересно."-Конечно,очень было бы интересно! Тем более таких людей всё меньше и меньше остаётся.Уходят а вместе с ними и всё интересное,что они знали.
Сам,как и многие,когда то начинал с проектора КПШ-4 ("Школьник"). В школьные годы показывал разные фильмы учебные.
"Однажды на списание привезли Украину целиком черного цвета,вот это точно редкость.Даже Школьник был черный"-в чёрный цвет окрашивали самые первые "Школьники" выпуска 50х годов,ещё с переключателем скоростей 16/24 к/с. В "живую" такой не встречал,а вот "чёрная" "Украина" как то попадалась, по моему 1960й год.



переключатель скоростей

Фото найдены на просторах интернета.

Красотааа...Все-таки старая киноаппаратура красивее,взять тот же КН-11...

0

8

16-ЗП написал(а):

Кинопроектор "Украина", самая первая модель.

Выпуск проектора "Украина" начат в 1951г.


На прошлые выходные наводил порядок в кладовке и решил дость свой проектор ПП-16-1 1955г. выпуска черного цвета.

http://s2.uploads.ru/t/Z6pXb.jpg

0

9

16-ЗП написал(а):

В наматывателе используется пружинный пасик и гибкий вал.В литературе написано,что конструкция оказалась ненадёжная,однако в этом экземпляре до сих пор прекрасно работает-1956г! А вот конструкция привода наматывателя,действительно довольно сложная и собрать-разобрать его совсем непросто.В дальнейшем конструкцию изменили,стали использовать привод наматывателя с помощью шестерён.


В моем проекторе тоже прекрасно работает наматыватель. Разбирать не пробовал, все "заводское" (мною точно не тронутое).
http://s6.uploads.ru/t/EsfzC.jpg

0

10

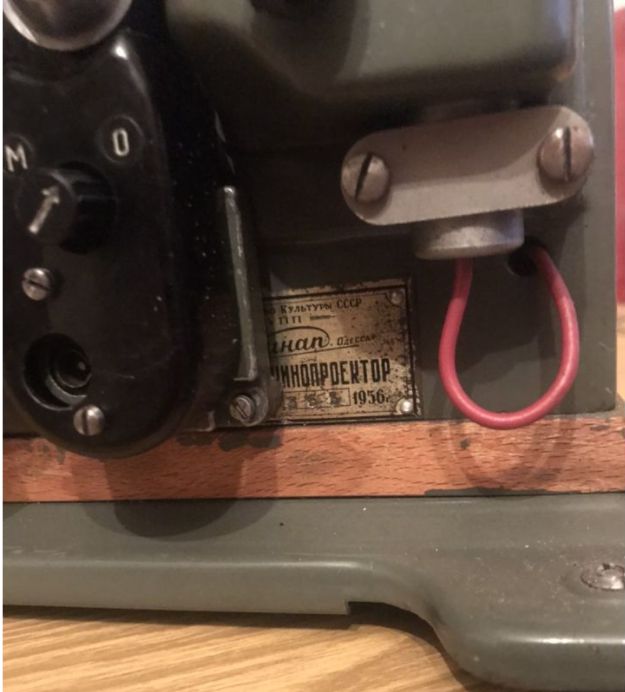

Есть вопросик к знатокам (я только учусь  :blush: ). Не знаю, по какой причине могли просверлить отверстие в корпусе проектора, прямо по середине шильдика. Неужели через штатные отверстия для смазки не поступала достаточно смазки в проектор?

http://s1.uploads.ru/t/HxAwj.jpg

0

11

Когда на Украины 1-3 ставили магнитные блоки для чтения магнитных фонограмм, один крепёж как раз попадал на бирку, возможно это оно и есть, кто-то снимал бирки, а кто-то ставил на них.

0

12

zavlab написал(а):

На прошлые выходные наводил порядок в кладовке и решил дость свой проектор ПП-16-1 1955г. выпуска черного цвета.

Какой красивый проектор.
А разобрать надо бы,все почистить,промыть керосином,пересмазать.
Что интересно,я ни разу не видел черный 90у-2

0

13

"Что интересно,я ни разу не видел черный 90у-2"-ну а я только один раз такой встречал,вместе с "чёрной" "Украиной".Самые распространённые "серые" 90У-2, поздние.Реже встречаются "зелёные",ну а "чёрные" действительно редкость.Так же как "первые" "Украины" в таком отличном состоянии,как у Zavlab-a,приятно посмотреть!
Встречаются на Авито и перекрашенные в непонятные цвета и с наматывателем от "четвёрки" и с магнитной головкой,действительно,поверх шильдика и ржавых "до дыр" не мало,а вот "не тронутых" временем и "горе-мастерами почти нет.
