Украина 4М нет звука.
Настраиваю этот проектор: усилитель транзисторный в порядке, звуковая лампа горит, прижимной ролик по горизонтали регулировал, оптические каналы почистил - молчит. Что ещё нужно проверить? Трансформатор кат-16... Ну вроде все подключил правильно... Я так понимаю что в микрообъектив лезть не стоит?
Украина 4М (Вопросы)
Страница: 1
Сообщений 1 страница 13 из 13
Поделиться109-05-2021 01:40:11
Поделиться209-05-2021 05:15:03
Нужно проверить ещё сам фотодиод и его цепи, кабель.
Поделиться310-05-2021 01:40:22
Кабель вроде норм. А вот фотодиод пока не разобрался как
Поделиться422-07-2021 00:04:23

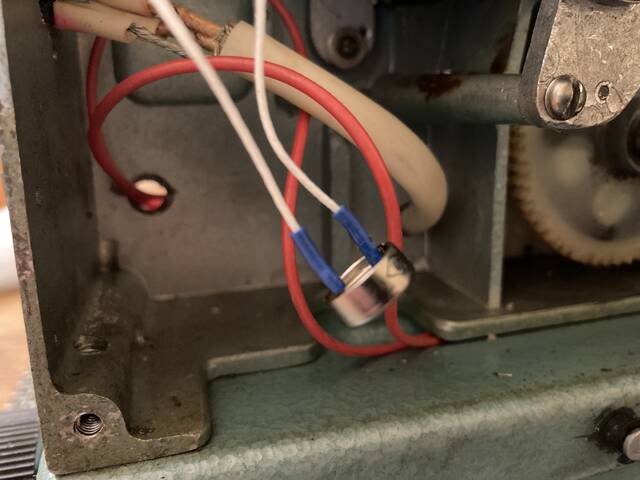

Я так понимаю это фотодиод?
Как его теперь проверить? Визуально в отличном состоянии

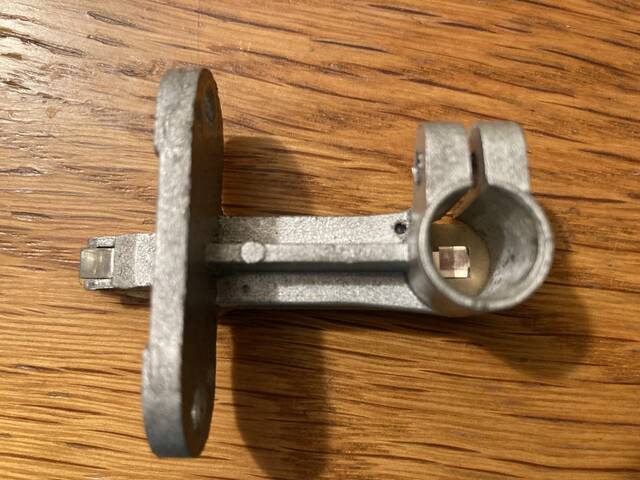

А это светопровод - тоже чистый, визуально отлично выглядит
Я в электричестве 0.
Тестер есть, куда его приложить? отпаять фотодиод?
И теперь вот вопрос- как есго собрать, на каком расстоянии от светодиода закрепить фотодиод?
Поделиться522-07-2021 08:23:19
- Активный участник
- Откуда: Новочеркасск
- Зарегистрирован: 10-10-2019
- Приглашений: 5
- Сообщений: 780
- Пол: Мужской
- Возраст: 59 [1965-01-25]
- Провел на форуме:
18 дней 18 часов - Последний визит:
Сегодня 10:14:50
Андрей Уфимцев написал(а):
Я так понимаю это фотодиод?
Как его теперь проверить? Визуально в отличном состоянии
вроде бы он.
Не совсем понятно, куда он подключён. Можно фото чуть выше, чтоб было видно, куда провода подходят.
Андрей Уфимцев написал(а):
Тестер есть, куда его приложить? отпаять фотодиод?
Отпаивать ничего не нужно. Он идёт напрямую на разъём.
Андрей Уфимцев написал(а):
И теперь вот вопрос- как есго собрать, на каком расстоянии от светодиода закрепить фотодиод?
А где Вы светодиод нашли?
А собирается просто: фотодиод вставляется в гнездо, мордой вниз до упора. Затем слегка затягивается хомутом, чтоб не сполз.
Потом всё ставится на место и закрепляется двумя винтами. Там всё просто, не перепутаете.
Поделиться622-07-2021 08:35:47
Проверить для начала можно обычным стрелочным омметром. Тестером , на режиме измерения сопротивления. На пределе Х 100. Освещая лампой накаливания какой нить дополнительно. Закрывая окно фотодиода и открывая показания должны меняться . Только при смене полярности щупов показания будут разными, в большую или меньшую сторону. Можно в принципе и мультимером так же. Просто что у автора вроде как нет мультиметра. Самая лучшая проверка это замена на исправный, если есть конечно.
Отредактировано Виктор (22-07-2021 09:35:16)
Поделиться723-07-2021 00:56:39
Duwakin написал(а):
вроде бы он.
Не совсем понятно, куда он подключён. Можно фото чуть выше, чтоб было видно, куда провода подходят.А где Вы светодиод нашли?
Светопровод конечно. Проверил его, светит, визуально в порядке

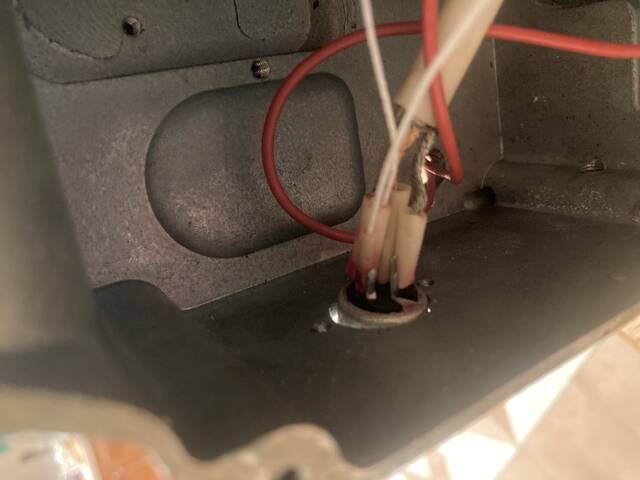

Фотодиод, провода от него, идут на разьем, на din-гнездо:
Поделиться829-07-2021 23:42:31
Результат: фотодиод в порядке, контакты все тоже. Остался только микро-объектив, к которому не рекомендуется прикасаться. Но похоже что его пытались регулировать, так как краска винта была явно покорябана. Но, как сказал господин Duwakin: "Не боги горшки обжигают".... и я открутил микро-объектив, стал его регулировать с пленкой. Звука не было. Но потом проверил клочком бумаги - появился хлопок! Вставил ещё раз пленку, стал регулировать прижимной ролик в поперечном направлении и появился звук. Правда сильно пришлось прижать ролик к краю гладкого барабана - посмотрю ещё регулировку гладкого барабана, может как-то тоже не до конца вставлен... Но звук есть, с регулировкой микро-объектива повезло .
Поделиться926-08-2021 20:05:11
Продолжу о настройке звука на 4М. Вдруг кому пригодиться. Сегодня опять продолжил перенастройку - удалось добиться громкости и нормальных частот. Микро-объектив даёт звук только в придвинутом до упора почти положении к гладкому барабану, в других вариантах настройки нет звука.
Настройка гладкого барабана и прижимного ролика: прижимной ролик начинает крутиться только когда прижимаещь в сторону корпуса проектора и сразу перекашивается плёнка. Если без перекоса - то идёт только фон, без звука. Ничего не помогает- ни изменение положения звуковой лампы, ни положения микрообъектива. Лампа отходила, невозможно было настроить звук- пришлось заменитиь на другую лампу, сразу ситуация исправилась. Может кому пригодится - в моём случае простая замена лампы помогла изменить звук.

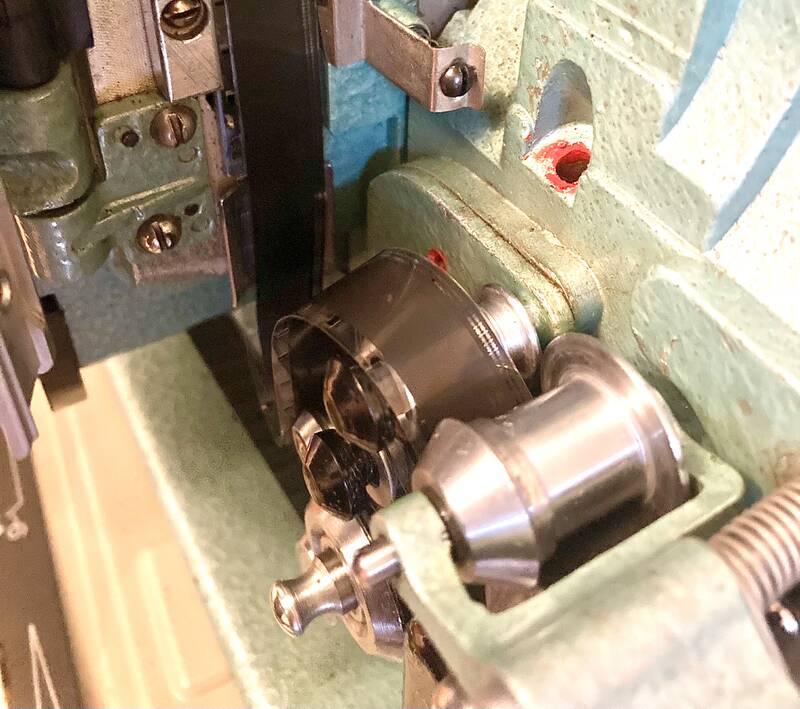

Тут хорошо виден перекос плёнки на ролике
На видео виден перкос плёнки, аж в стружку то ли плёнку, то ли металл режет - не понял:
А тут что удалось максимально настроить по звуку и поперечному прижиму- если ближе прижимать прижимной ролик к корпусу, то звук почти не меняется, но перекос плёнки становится сильнее, а отпускать - звук становится хуже и пропадает совсем:
Результат конечно оставляет желать лучшего, но как убрать перекос - непонятно . По идее как-то нужно подвинуть на себя микрообъектив, но он же не двигается поперёк вдольгладкого барабана?
Поделиться1027-08-2021 03:40:00
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 14
- Сообщений: 2250
- Пол: Мужской
- Возраст: 53 [1970-10-09]
- Провел на форуме:
2 месяца 6 дней - Последний визит:
Сегодня 11:48:36
Андрей Уфимцев написал(а):
По идее как-то нужно подвинуть на себя микрообъектив, но он же не двигается поперёк вдольгладкого барабана?
А прижимной ролик отодвинуть от себя к корпусу проектора не пробовали?
Поделиться1127-08-2021 23:00:06
КПТ-36 написал(а):
А прижимной ролик отодвинуть от себя к корпусу проектора не пробовали?
именно так и пробовал:
Андрей Уфимцев написал(а):
Настройка гладкого барабана и прижимного ролика: прижимной ролик начинает крутиться только когда прижимаещь в сторону корпуса проектора и сразу перекашивается плёнка. Если без перекоса - то идёт только фон, без звука.
Поэтому и перекашивает плёнку( Чем больше двигаешь к корпусу- тем больше перекос
Отредактировано Андрей Уфимцев (27-08-2021 23:00:56)
Поделиться1210-09-2021 19:41:14
Андрей Уфимцев написал(а):
именно так и пробовал:
Поэтому и перекашивает плёнку( Чем больше двигаешь к корпусу- тем больше перекос
Отредактировано Андрей Уфимцев (27-08-2021 23:00:56)
А разве прижимной ролик должен быть без резинки.?
Поделиться1311-09-2021 05:52:18
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 14
- Сообщений: 2250
- Пол: Мужской
- Возраст: 53 [1970-10-09]
- Провел на форуме:
2 месяца 6 дней - Последний визит:
Сегодня 11:48:36
Эд написал(а):
А разве прижимной ролик должен быть без резинки.?
На 4-й Украине - да без резинки.
