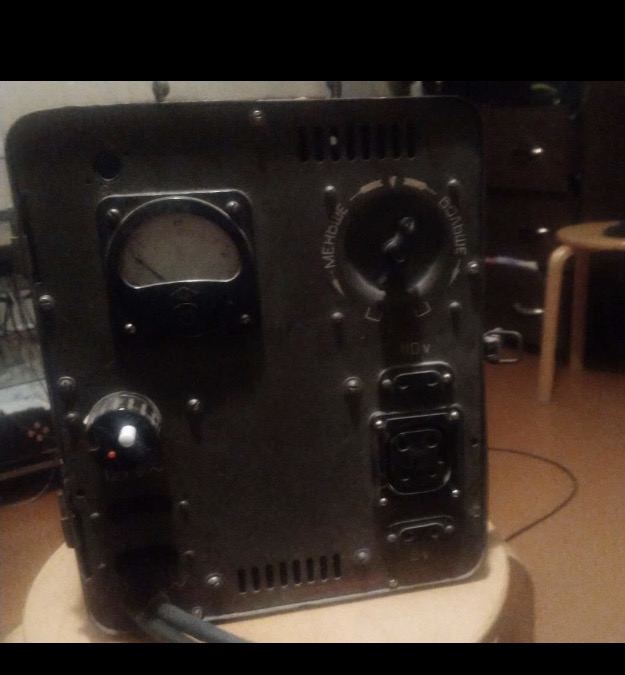

Разыскивая по Авито нужный мне трансформатор для комплектации кинопередвижки "Одесса" нашелся хороший вариант. Внешне в приличном состоянии, 1953 года, рабочий по словам продавца он внушил мне доверие и был заказан. При получении я его вскрыл, отмыл корпус, прочистил кистью внутренности, включил и увидев что вольтметр показывает нужное значение поставил на полку. На следующий день появилось желание изучить его подробнее и измерить выходные напряжения, что и было сделано. Включив тестер в верхнюю розетку "110 вольт" я очень удивился, потому что прибор показал значение... 220 вольт! Измерив остальные розетки я получал то же значение, в том числе и на выходе розетки "5 вольт". Внимательно посмотрев на схему я очень удивился и стало ясно, что все штепсели, включая большую колодку, были включены параллельно и выходное напряжение на них действительно 220 вольт:

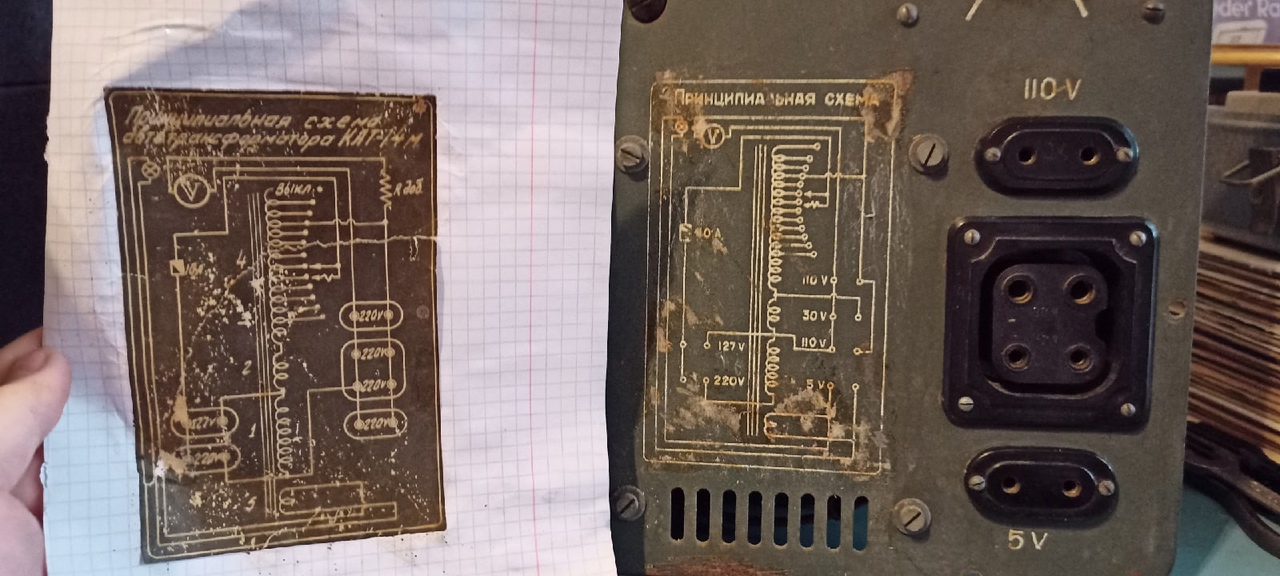

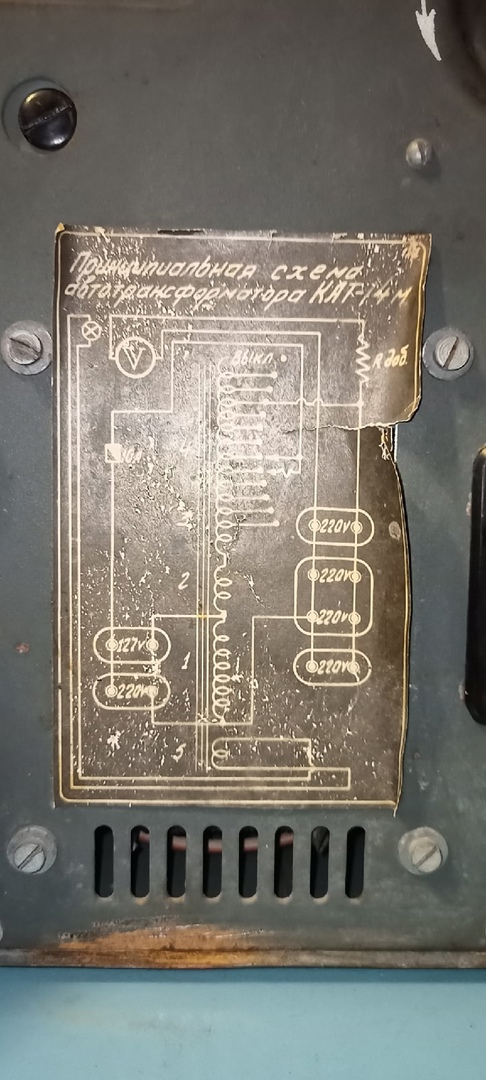

Как видим, схема прибора напечатана на фотобумаге и приклеена на корпус. Отклеив её стало видно родную схему этого автотрансформатора:

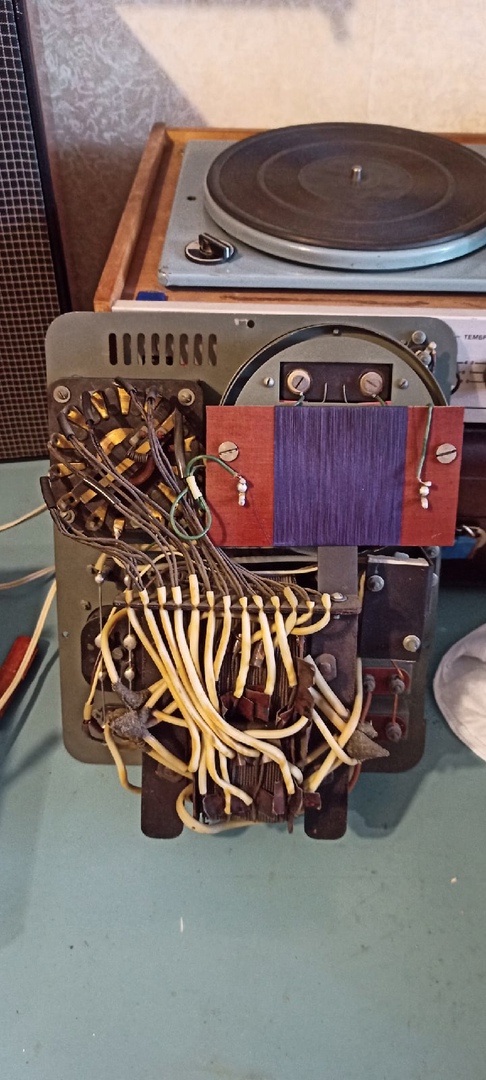

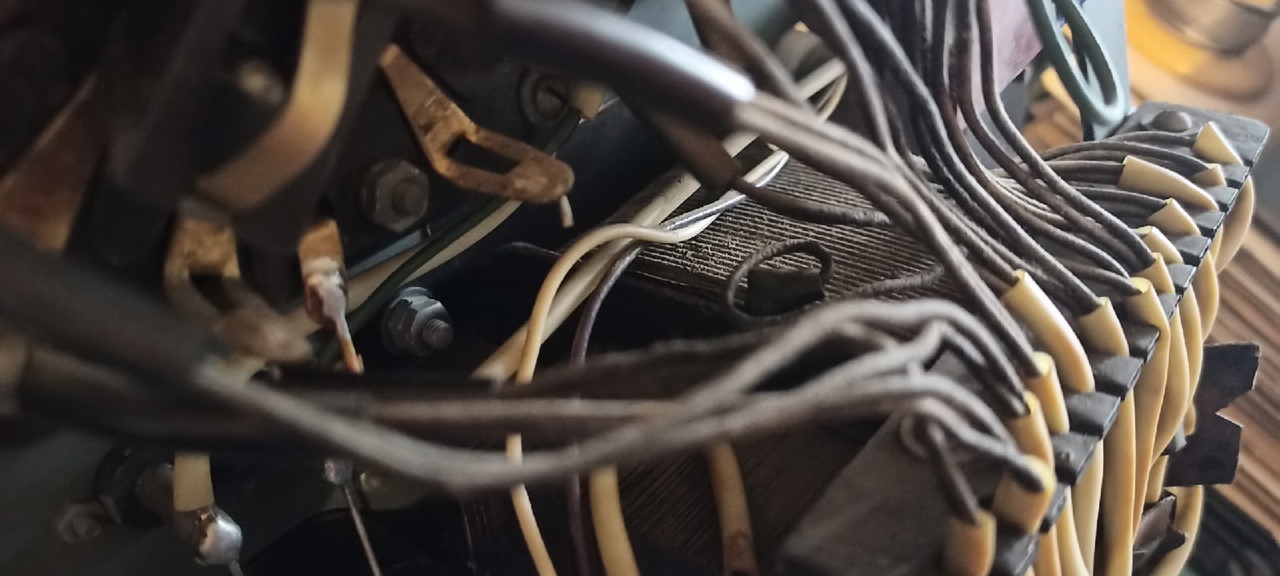

А вот оригинальный монтаж трансформатора:

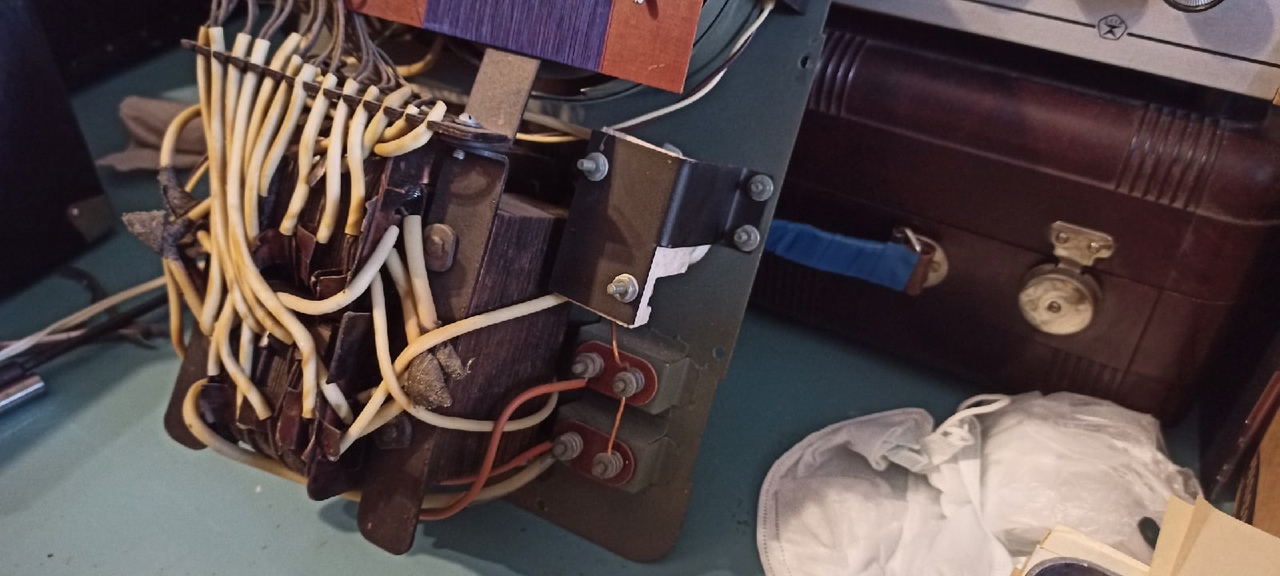

Был откушен крайний контакт галетного переключателя, таким образом чтобы при повороте в крайнее меньшее положение трансформатор выключался. Обмотка " 5 вольт" задействована только для подсветки вольтметра. Сам вольтметр включается через добавочный резистор, коммутация отводов трансформатора тоже изменена. Такое решение мне показалось крайне неразумным и я решил переделать автотрансформатор по его родной схеме:

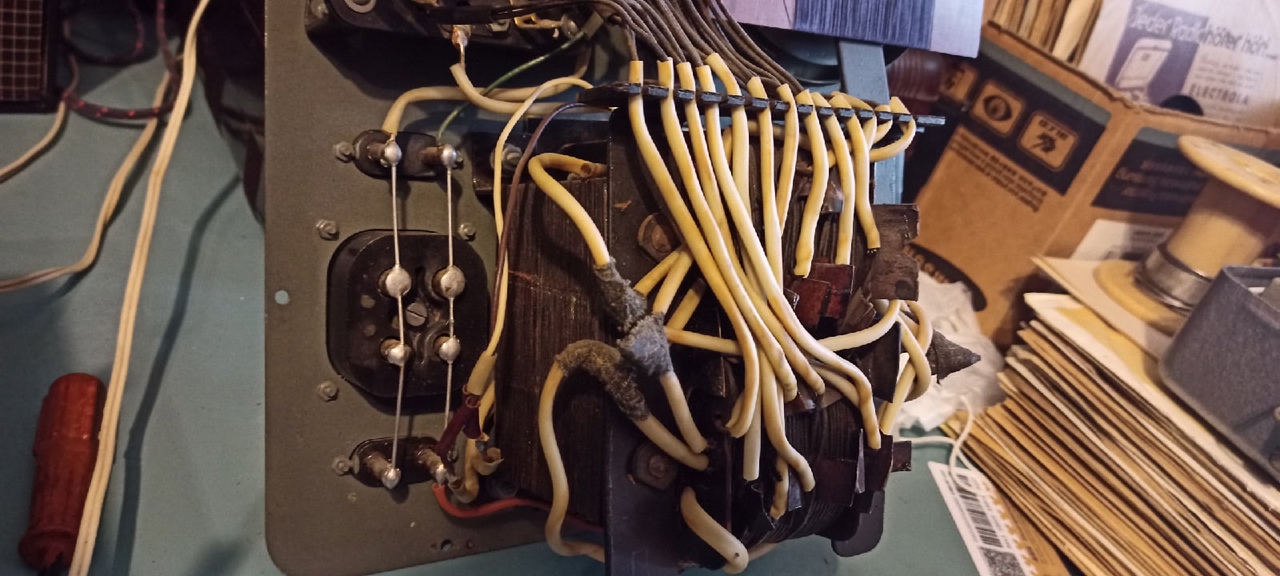

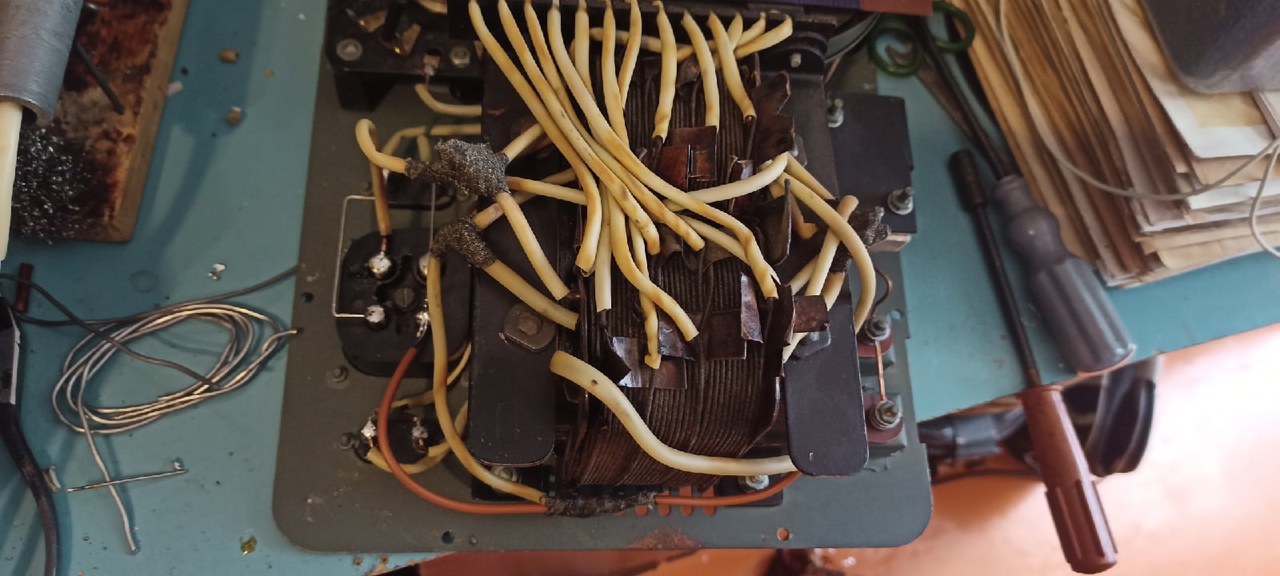

Восстановил монтаж на розетках, так же отключил добавочное сопротивление вольтметра и подключил один из его концов к нужному выводу галетного переключателя. Постарался сделать всё с использованием родных проводов чтобы не нарушать аутентичность. Теперь автотрансформатор выдаёт нужные напряжения. Представьте, что случится если незнающий человек включит в такой трансформатор киноустановку    Внешних различий моделей КАТ-14М и КАТ-14 - нет, даже надписи " 110 вольт" и "5 вольт" соответствуют простой 14 модели. В связи с этой историей, уважаемые форумчане, у меня есть просьбы и вопросы к знающим людям:
1. Мне очень хочется увидеть как выглядел настоящий монтаж цепей этого трансформатора. Кто имеет возможность хорошо сфотографировать родные провода, буду очень признателен!

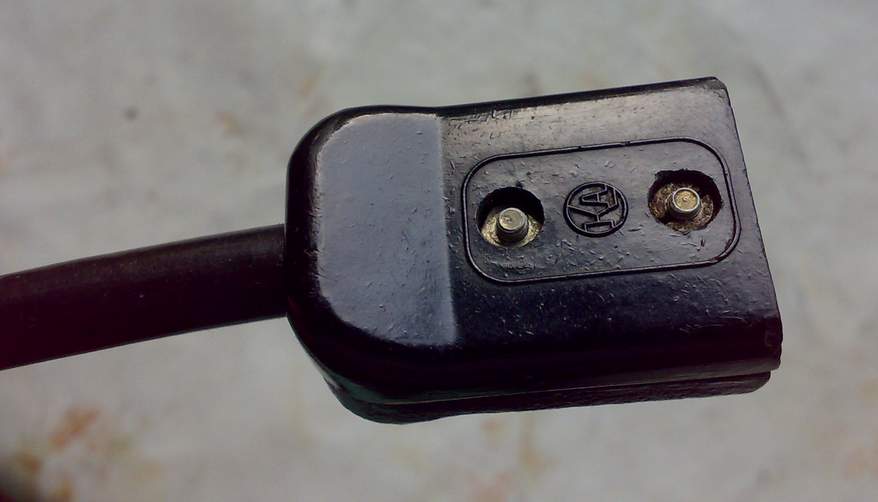

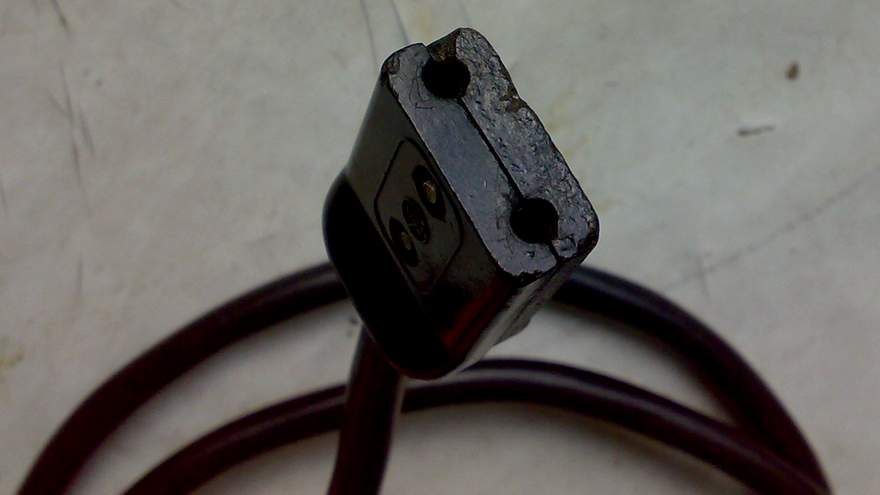

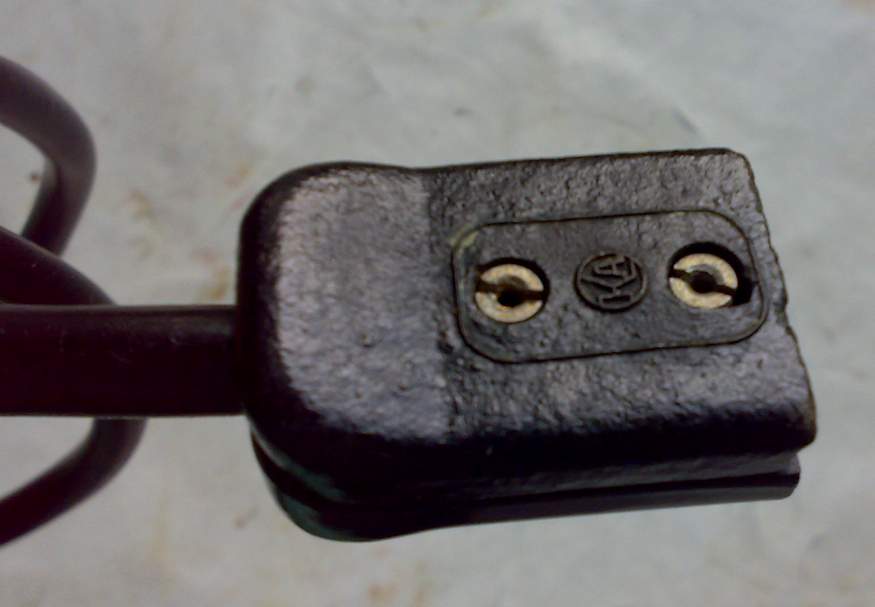

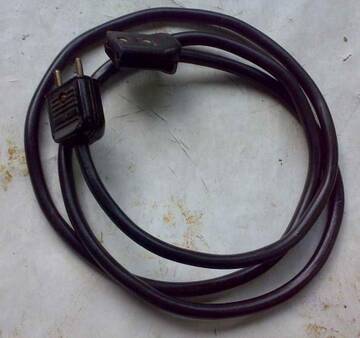

2. Штыри штепселей питающих разъёмов "127 V" и "220 V" имеют стандартный диаметр 4 мм и разрезы. Родного провода сеть-трансформатор у меня нет. Согласно инструкции к КПУ-50, сетевой провод 5К-76 имел длину 6 метров, но больше ничего о нем не известно. Поскольку штыри тонкие и имеют разрезы, я думаю что обычный штепсель "от самоваров и утюгов" там не применялся а был какой то свой под тонкие штыри. Кто подскажет, как выглядел этот самый кабель 5К-76 в 1953 году и какие на нем стояли вилки ?
3. Известны ли характеристики и фото питающего четырёхпроводного кабеля к кинопроектору ? Длина для работы с проектором К-303м и сечение жил.
