Ремонт Радуги-2
Сообщений 241 страница 260 из 326
Поделиться24204-02-2022 22:23:13
Купил проектор Радуга-2, который не был в эксплуатации - в общем "новый" ). Включил - механизм работает, лампа горит, всё относительно норм. Но всё-таки решил, помимо обновления смазки, поменять все электролитические кондеры в схеме.
Вопросы такие:
1) есть ли смысл менять также и керамические кондеры типа К10-7В (красные "флажки")? В форумах пишут, что надёжность их низкая. Тем более прошло 37 лет с момента изготовления кинопроектора.
2) в схеме пуска двигателя стоят бумажные конденсаторы МБГЧ-1 на 500В, 2 мкФ. Нужно ли менять их? И на какой аналог? Тоже про надёжность кондеров этого типа пишут плохое: по прошествии стольких лет очень высока вероятность, что их пробьет.
3) и по поводу масла. Сколько его нужно заливать в предназначенные для этого отверстия? А также из инструкции непонятно, в какие части двигателя его нужно закапывать.
Поделиться24306-02-2022 06:10:29
Артём
По конденсаторам, на мой взгляд достаточно замены электролитов, а остальные по необходимости.
Поделиться24406-02-2022 11:10:03
Артём
По конденсаторам, на мой взгляд достаточно замены электролитов, а остальные по необходимости.
Согласен и дополню: Красненькие конденсаторы иногда дают "микрофонный эффект", если в динамике отчетливый шум мотора и при постукивании по корпусу\плате идут щелчки - это какой то и3 карсных кондеев - ищется простукиванием.
Бумажные и по 50-80 лет стоят, что им будет?! И выход и3 строя у них чаще с потерей емкости, а не с 3амыканием. ЕСли движок стартует уверенно - не надо их трогать.
Поделиться24506-02-2022 18:41:52
Я конечно не разбираюсь в электронике, но я за замену обоих металло-бумажных конденсаторов на плёночные. Один на основной плате, другой в плате управления (Радуга2 версия 1). Это копеечная затрата, зато она даёт уверенность что древний кондёр в плате управления не откажет в самый критический момент, например потерялась петля и нужно срочно остановить проектор, а он не останавливается при нажатии на кнопку стоп. Поставить новые плёночные конденсаторы - хуже от этого точно не будет.
Отредактировано RadiohateRR (06-02-2022 18:44:49)
Поделиться24606-02-2022 20:09:34
я за замену обоих металло-бумажных конденсаторов на плёночные. Один на основной плате, другой в плате управления (Радуга2 версия 1).
Мы, наверное, про разные конденсаторы говорим. У меня Радуга-2 вариант 3. Там МБМ, о которых вы пишете, нет. А МБГЧ-1 - это здоровые кубы, расположенные под двигателем, соединенные параллельно в цепи его обмотки.
Поделиться24707-02-2022 03:14:53
Вы правы про разные конденсаторы говорим. Кубы не менял, кубы в порядке.
Поделиться24812-06-2022 13:58:17
А я себе пару дней назад купил Радугу-2 на реле,
Потихоньку приступил к восстановлению, начал с сетевого кабеля, как правило на АВИТО большинство Рудуг продаются без сетевого кабеля, и моя не исключение, имею несколько Радуг и только один заводской кабель питания.

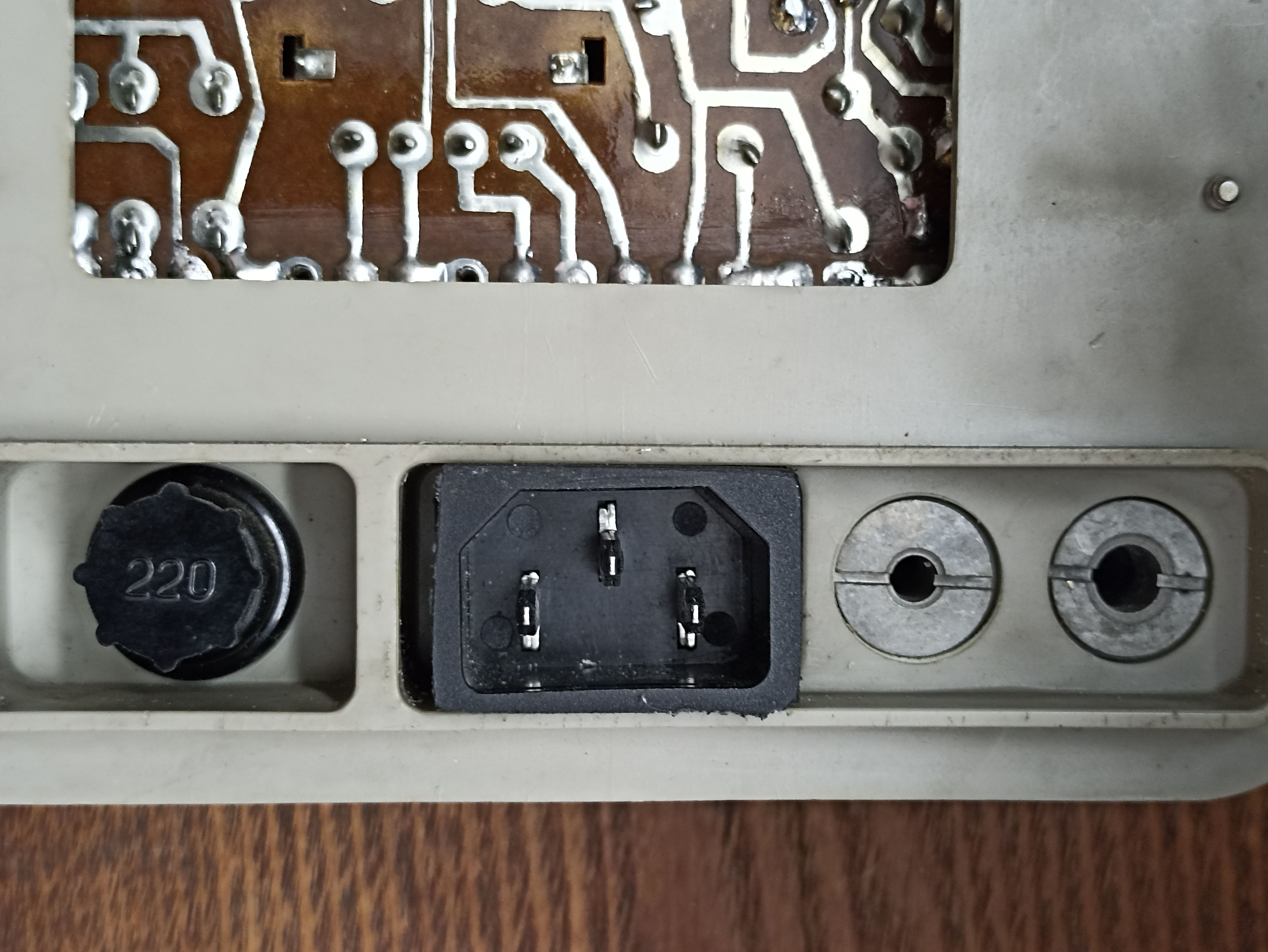

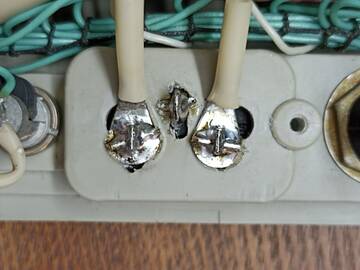

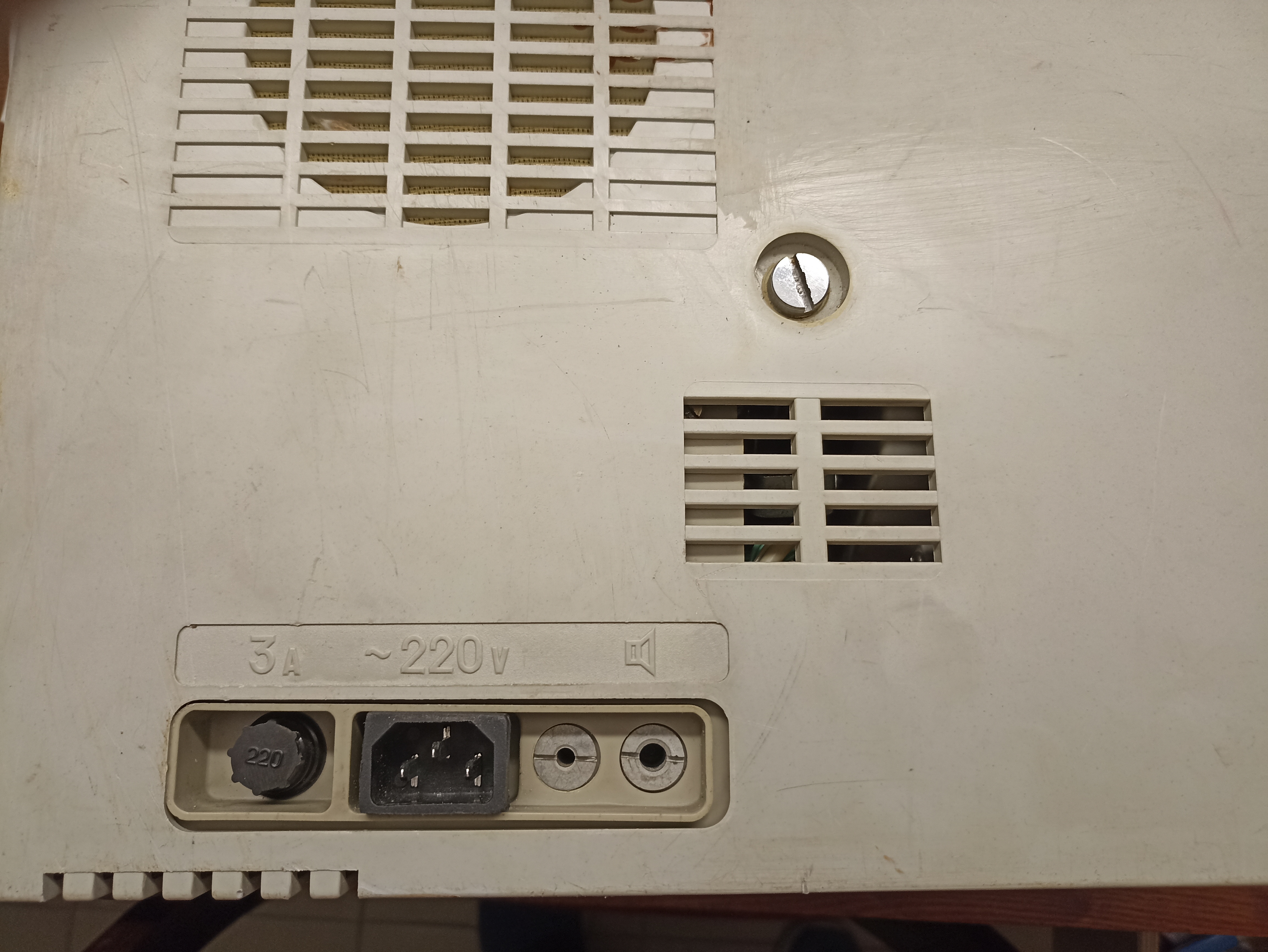

Решил поставить компьютерный разъём питания, сетевых кабелей от ПК у меня с избытком, думаю у многих найдётся такой кабель.

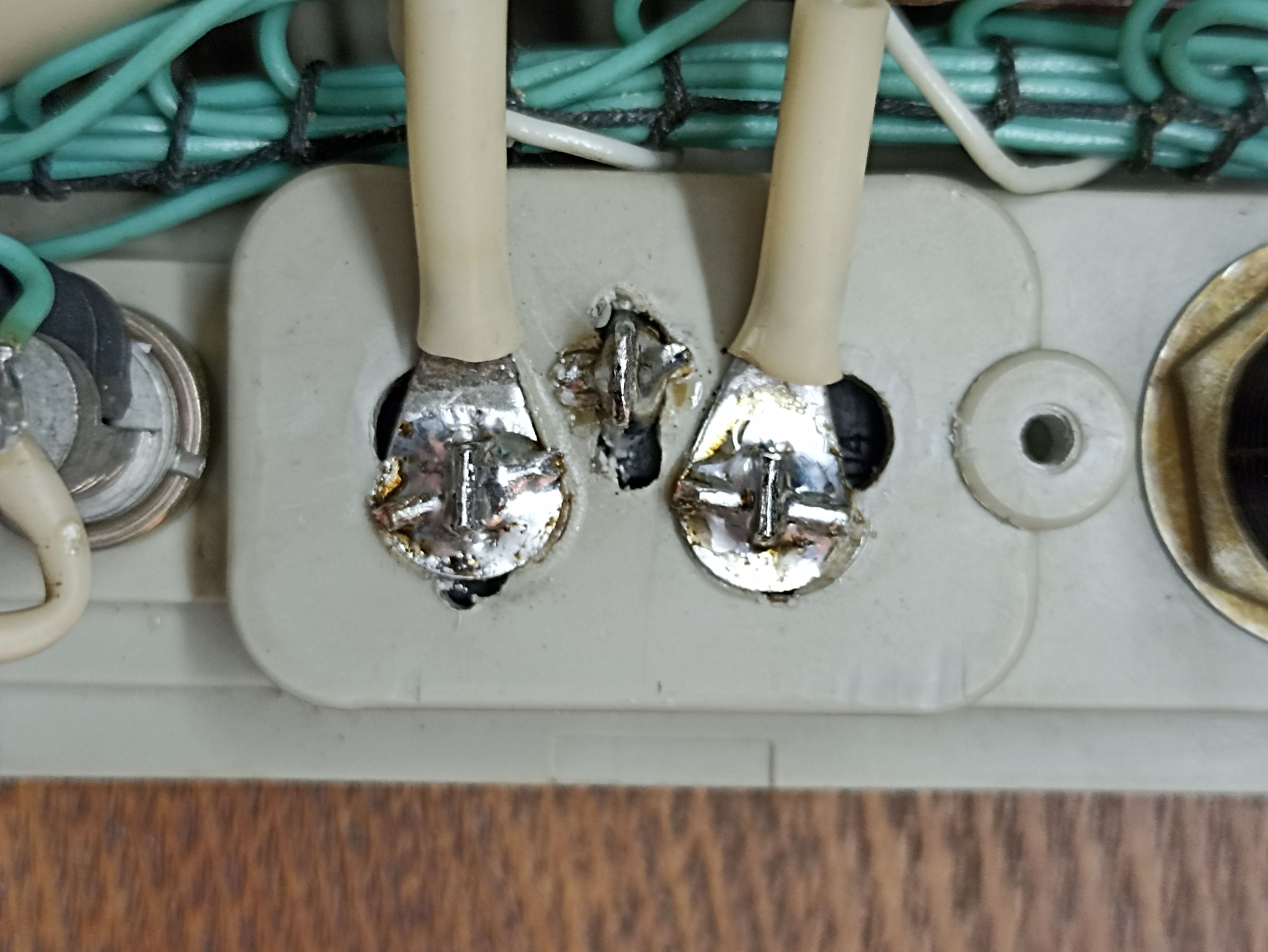

Приложу фото, прошу не кидаться тапками, пайка у меня ни когда не получалась красивой.
В продолжение дискуссии о поднакале проекционной лампы на Радуге (возможно писали об этом, не помню).

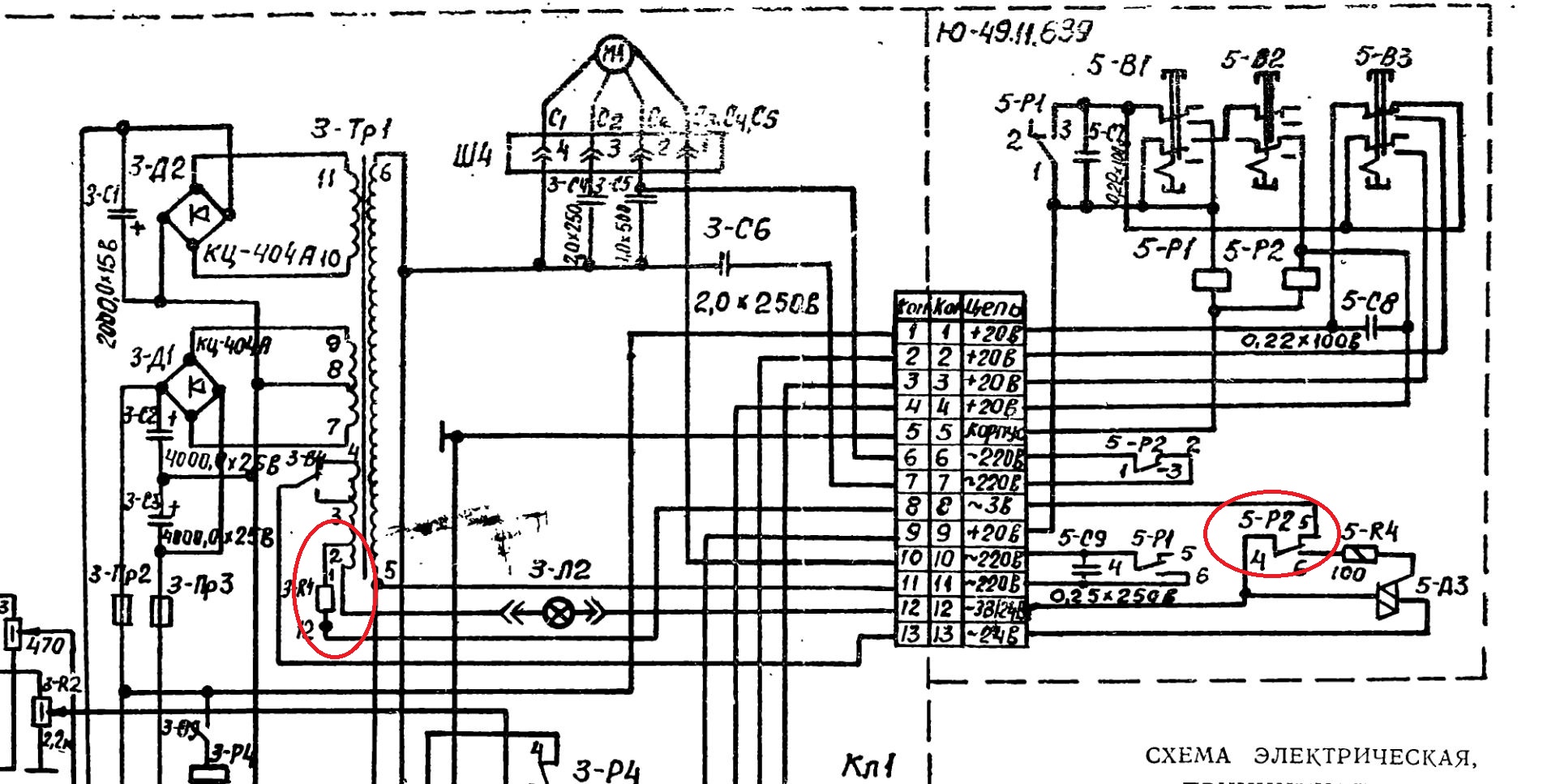

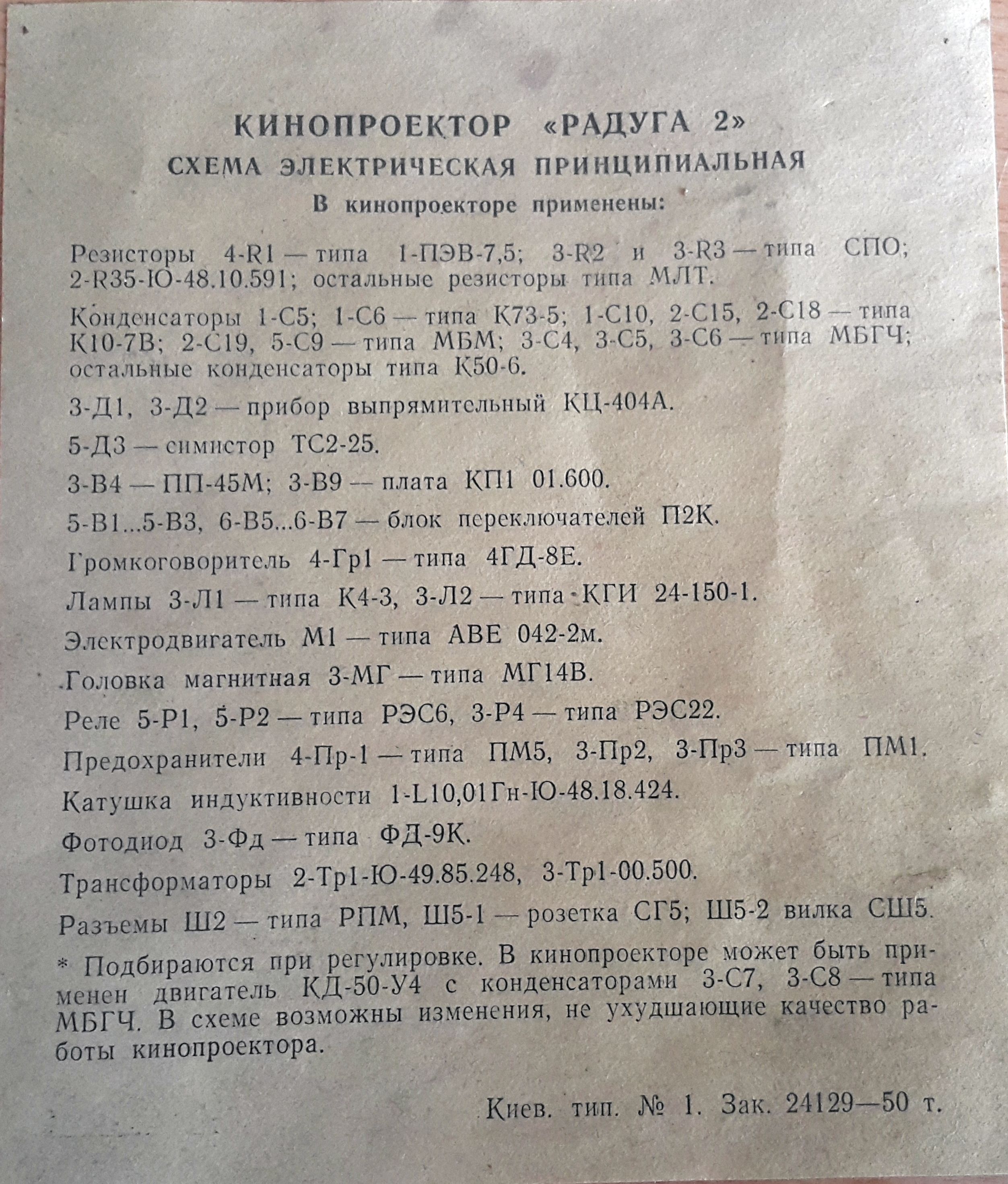

Начал разбираться с электросхемой релейной Радуги и обнаружил, что на релейных Радугах есть подпитка проекционных ламп низким напряжением.
Поделиться24915-06-2022 16:04:38

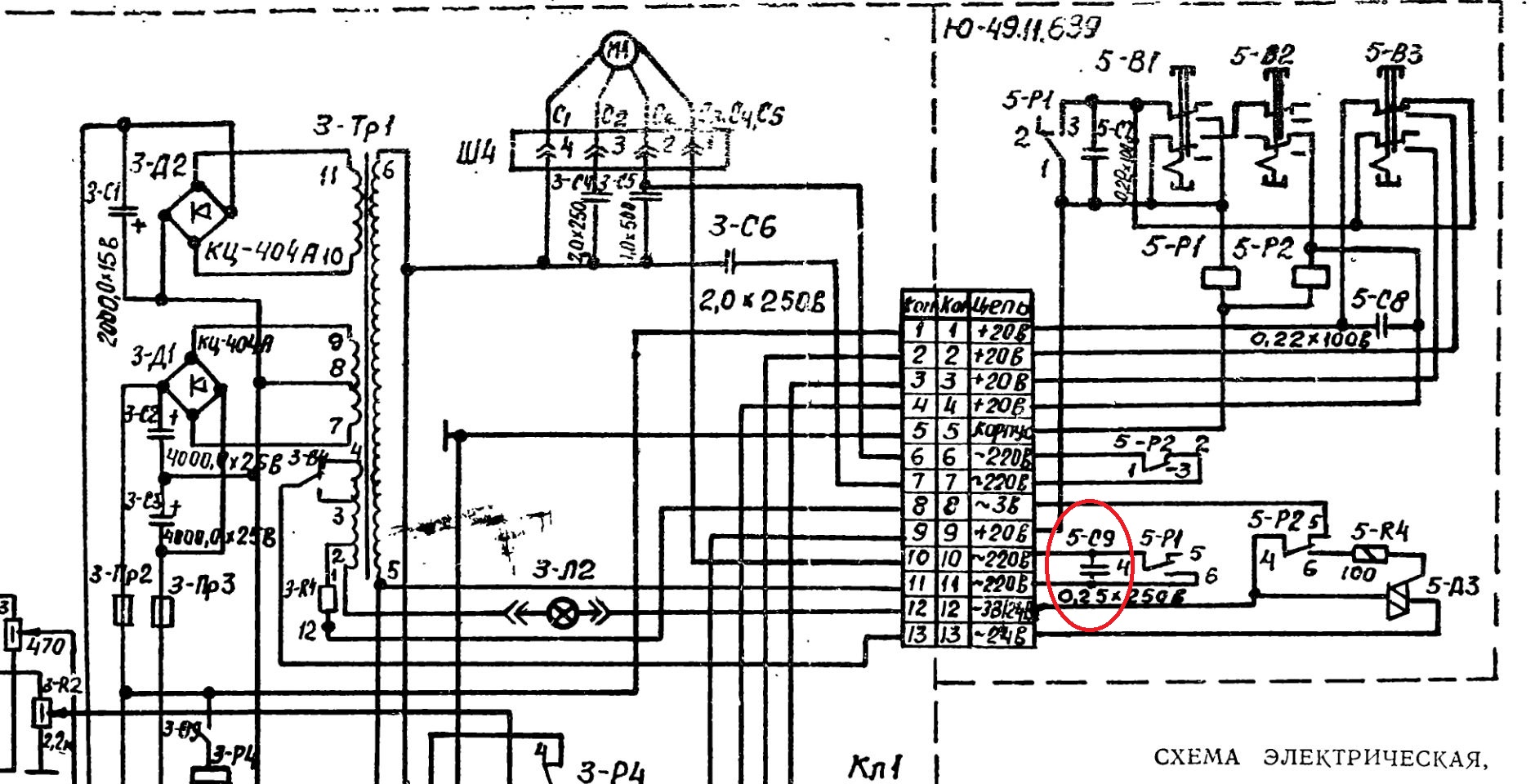

Как писал ранее в соседней теме , на моей Радуге не работал усилитель, не было звука, покопавшись в оконечном усилителе, я обнаружил в обрыве один конденсатор, поменяв его звук появился, но с искажениями, оказалось, что и в предварительном усилителе один конденсатор в обрыве, там я поменял все конденсаторы, на слух звук стал нормальным. Зато пока ковырялся с усилителем у меня пробило конденсатор в цепи включения электродвигателя и он включился, пришлось и там менять конденсатор, обвёл красным на фото.

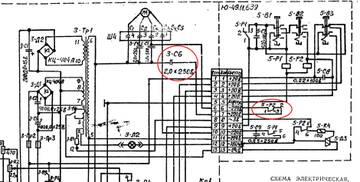

Ещё пока менял конденсатор на двигатель, обнаружил на реле включения лампы есть пара свободных контактов, хотя по схеме все контакты заняты, при рассмотрении схемы выяснилось, что на схеме указан электродвигатель АВЕ-042 с отключаемым пусковым конденсатором, а у меня установлен двигатель КД-50 у которого нет дополнительного пускового конденсатора, поэтому на реле оказалась пара свободных контактов, долго не думая я на эти контакты распаял на включение звуковой лампы, как ранее я писал, на этой Радуге звуковая лампа горит постоянно, теперь она включается вместе с проекционной лампой (на фото эти контакты обвёл красным).
Поделиться25007-07-2022 10:46:22

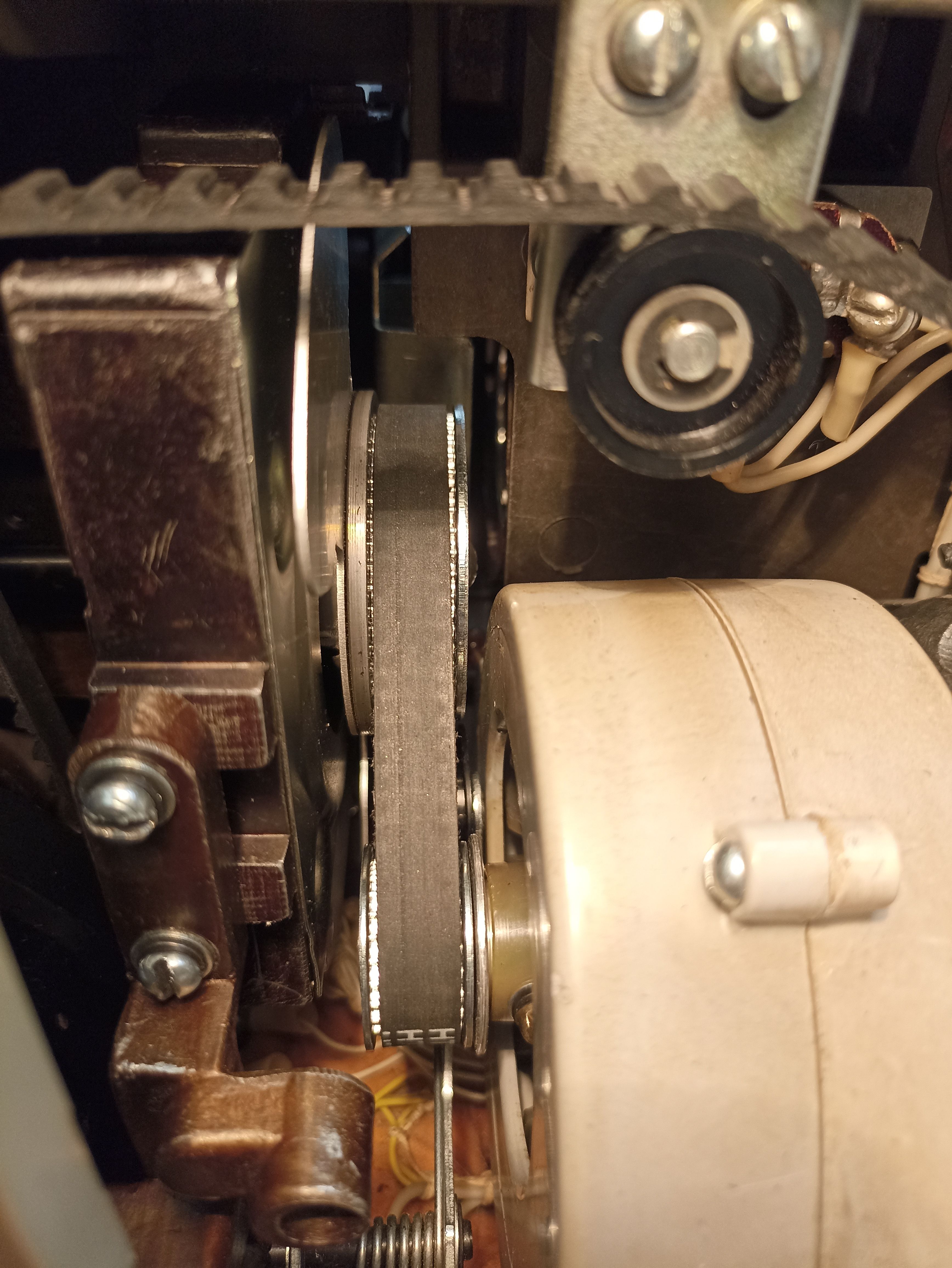

Очередной раз "Дурная голова-рукам покоя не даёт", кто с Радугой знаком, поймёт, что на фото.

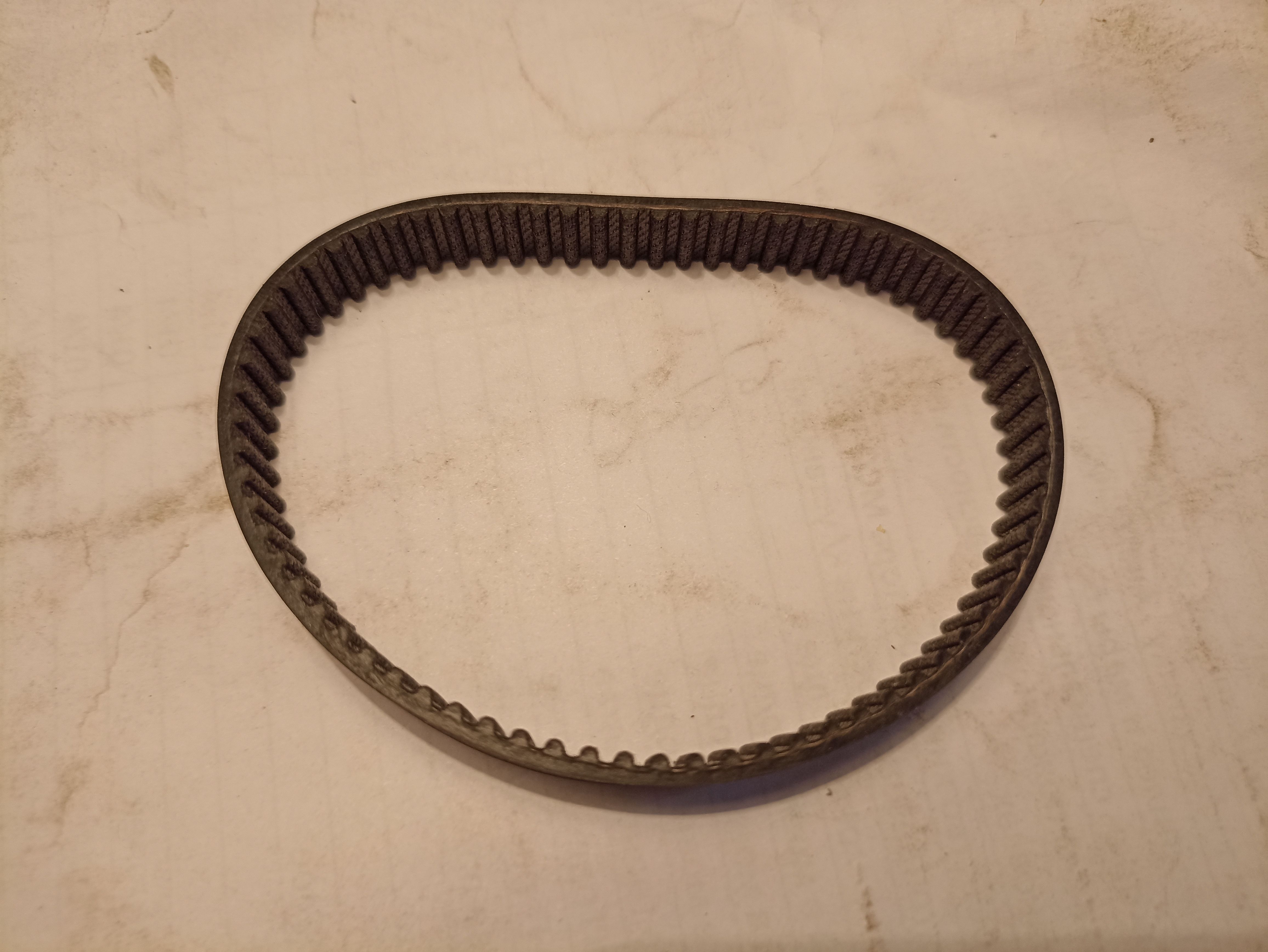

Гладкий, плоский, резиновый, приводной ремень от электродвигателя, который часто проскальзывает и который проблематично купить, заменил на зубчатый ремень, благо китайцы производят разные зубчатые ремни и шкивы к ним.
Посмотрел 20-ти минутный фильм, работает хорошо.
Поделиться25108-07-2022 12:03:51
Гладкий, плоский, резиновый, приводной ремень от электродвигателя, который часто проскальзывает и который проблематично купить, заменил на зубчатый ремень
Очень интересный вариант!
Хорошо бы видео посмотреть,чтобы было слышно,как механизм после такой переделки работает.
Жаль только ,что для такой переделки серьёзные токарные работы требуются...
Поделиться25208-07-2022 18:49:11
Хорошо бы видео посмотреть,чтобы было слышно,как механизм после такой переделки работает.
Я "накосячил с натяжным роликом, он сильно болтался, я решил его завтулить, но "на коленке" это не очень получилось, бьёт его, соответственно биение передаётся на корпус, на видео слышно, когда отвожу натяжной ролик, звук тише становится.
Видео
Поделиться25308-07-2022 21:30:00
По началу выглядит как ремонтный комплект. Неужели таки прям такие есть у китайцев, или это доработка какая, токарные работы я так понял нужны. Мало инфы что, где, как и почём)) Ссылку можно.
Отредактировано Виктор (08-07-2022 21:33:40)
Поделиться25409-07-2022 03:17:18
Неужели таки прям такие есть у китайцев, или это доработка какая, токарные работы я так понял нужны.

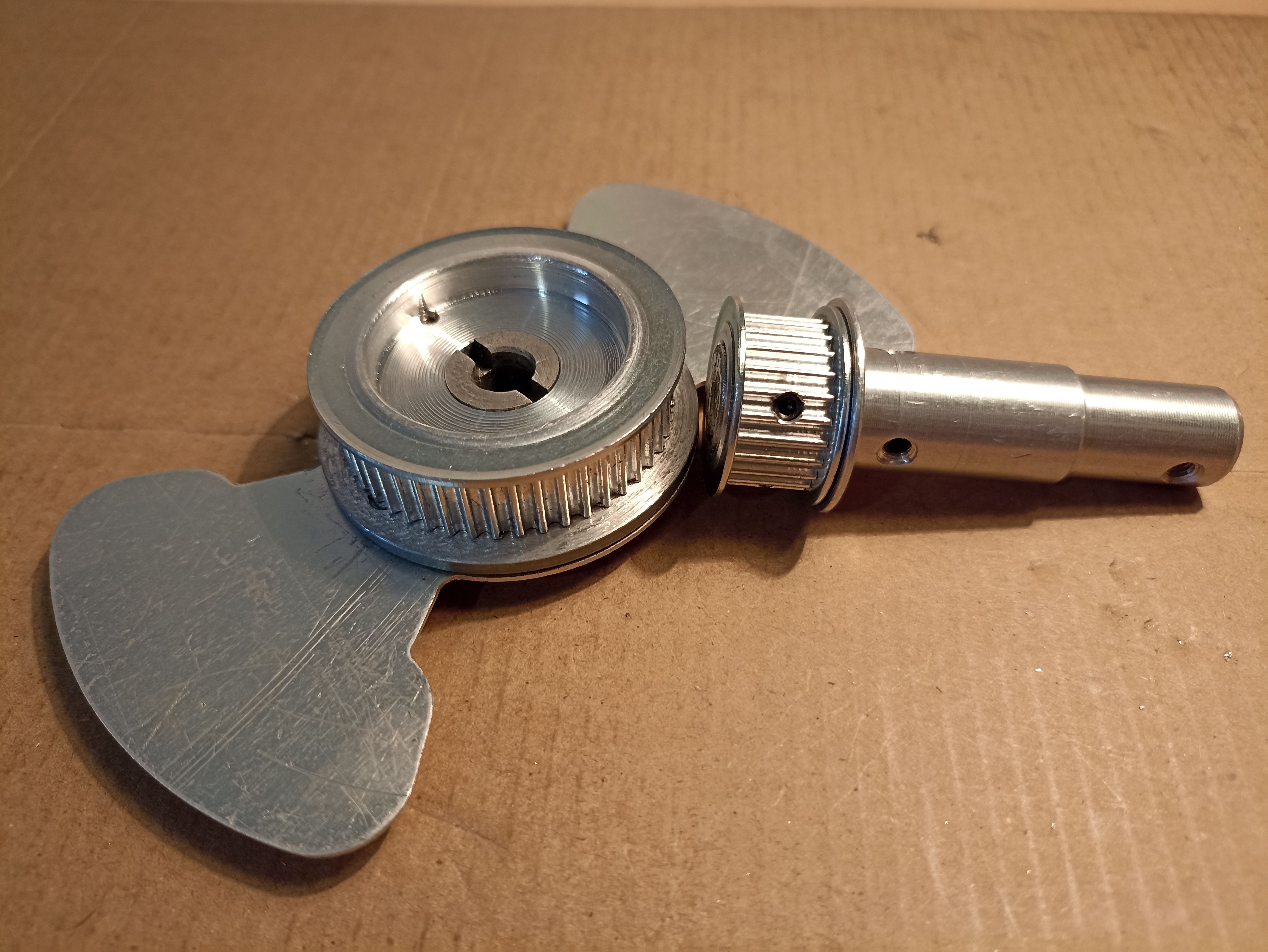

Виктор, конечно же доработка, без токарных работ ни как, срезаны старые шкивы, подогнаны новые, к сожалению процесс не фотографировал. Малый шкив установлен через переходную оську, проблем с установкой нет, а вот с большим шкивом пришлось немного повозится, во первых он по ширине был 15мм, пришлось по ширине подгонять под ремень 10мм, возможно и есть такие на 10мм, но я не нашёл, но главное с большого шкива от Радуги пришлось срубать заклёпы на обтюратор, затем в центрах протачивать под новый шкив.
Малый шкив взял на 24 зуба, а большой на 48 зубов, ремни брал наугад, примерно посчитав, заказал 210, 219 и 225, 210 короткий оказался, 219 без натяжного ролика в натяжку, я посчитал, что сильно натянут и поставил 225 ремень, он с натяжным роликом встал хорошо, но я для эксперимента вчера заказал 222 ремень.
Ссылки: ремень , шкив 48 , шкив 24 , с доставкой получается дороговато, плюс токарные работы.
Поделиться25509-07-2022 11:27:48
Спасибо. Хорошая работа. Мысль появилась, а у китайцев нет случайно таких коротких ремней типа как на стиральной машине. Тогда можно было бы тот что на обтюраторе не трогать совсем. Оставить плоским а на двигатель подобрать шкив по диаметру уже с канавками. Тем более они там работают без натяжников дополнительных. Это так для размышления. Проще было бы.
Поделиться25609-07-2022 12:04:45
Мысль появилась, а у китайцев нет случайно таких коротких ремней типа как на стиральной машине.
Отличная мысль, как я понял Вы про поликлиновый ремень пишите, возможно и есть у китайцев такие ремни, у них чего только нет, мы даже не догадываемся, а действительно с таким ремнём достаточно на двигателе поставить шкив и всё.
Поделиться25709-07-2022 12:48:34
когда отвожу натяжной ролик, звук тише становится.
По мне так отлично всё заработало!
Серьёзная работа проделана,приятно посмотреть.
Поделиться25824-07-2022 20:21:53
Приветствую всех! Попалась Радуга 2 познего варианта. Вначале ничего не работало. Лампа проекционная была сгоревшая. Кнопки работали, но как попало. Звук был очень тихий. Поменял все и везе электролиты. Поставил лампу на 24 вольта и 250 ватт. Почистил и смазал всю механику. Проектор ожил. Начал показывать кино и звук стал громким. Даже тембр немного регулируется. Правда, все равно, кнопками управляется не совсем корректно, но управляется. Но не долго радовался. Через 5 минут начал слабель свет проекционной лампы и звуковой. Накал звуковой лампы особенно сильно просел. Спираль еле теплится стала и, естественно, звук сильно ослаб. Проекторная тоже просела, не так сильно, как звуковая, но тоже заметно. Может семистор не тянет такую мощную лампу? Может поставить его на радиатор или заменить на другой? А почему звуковая почти тухнет? С двигателем все нормально - обороты держит стабильно, нижняя петля не съедается.
Изначально проекционная лампа загорается со ступенькой по свету.
Отредактировано 454091 (24-07-2022 20:23:21)
Поделиться25925-07-2022 13:47:32
Приветствую всех! Попалась Радуга 2 познего варианта. Вначале ничего не работало. Лампа проекционная была сгоревшая. Кнопки работали, но как попало. Звук был очень тихий. Поменял все и везе электролиты. Поставил лампу на 24 вольта и 250 ватт. Почистил и смазал всю механику. Проектор ожил. Начал показывать кино и звук стал громким. Даже тембр немного регулируется. Правда, все равно, кнопками управляется не совсем корректно, но управляется. Но не долго радовался. Через 5 минут начал слабель свет проекционной лампы и звуковой. Накал звуковой лампы особенно сильно просел. Спираль еле теплится стала и, естественно, звук сильно ослаб. Проекторная тоже просела, не так сильно, как звуковая, но тоже заметно. Может семистор не тянет такую мощную лампу? Может поставить его на радиатор или заменить на другой? А почему звуковая почти тухнет? С двигателем все нормально - обороты держит стабильно, нижняя петля не съедается.
Изначально проекционная лампа загорается со ступенькой по свету.Отредактировано 454091 (Вчера 20:23:21)
Для "Радуг" любой модели, очень актуальным для стабильной работы также является напряжение в сети. Если оно больше 220 В (+ или - 5 В_ не более), то ждите любых неисправностей, вплоть до полного выхода из строя блока управления и т.д. В своё время, когда мне пришлось с этим столкнуться, то я приспособил понижающий автотрансформатор, через который и подключаю проектор к сети.
Поделиться26026-07-2022 12:32:06
Для "Радуг" любой модели, очень актуальным для стабильной работы также является напряжение в сети. Если оно больше 220 В (+ или - 5 В_ не более), то ждите любых неисправностей, вплоть до полного выхода из строя блока управления и т.д. В своё время, когда мне пришлось с этим столкнуться, то я приспособил понижающий автотрансформатор, через который и подключаю проектор к сети.
Напряжение в сети 230 вольт.
