К стати на Радуге 7 напряжение питание лампы уже 18 вольт,   а не 8, в каком режиме это  только вот указано,если верить  схеме и не ошибка ли это.Возможнот разработчики все поняли что к чему.

Не кидайтесь тапками, но разве в радуге  - 7 не 12-и вольтовая лампочка звука?  Я полагал что именно этим обусловлено повышение питания стабилизатора напряжения.

В радуге -2 она 4-х вольтовая. То есть там вроде как 8-и вольт должно хватать.

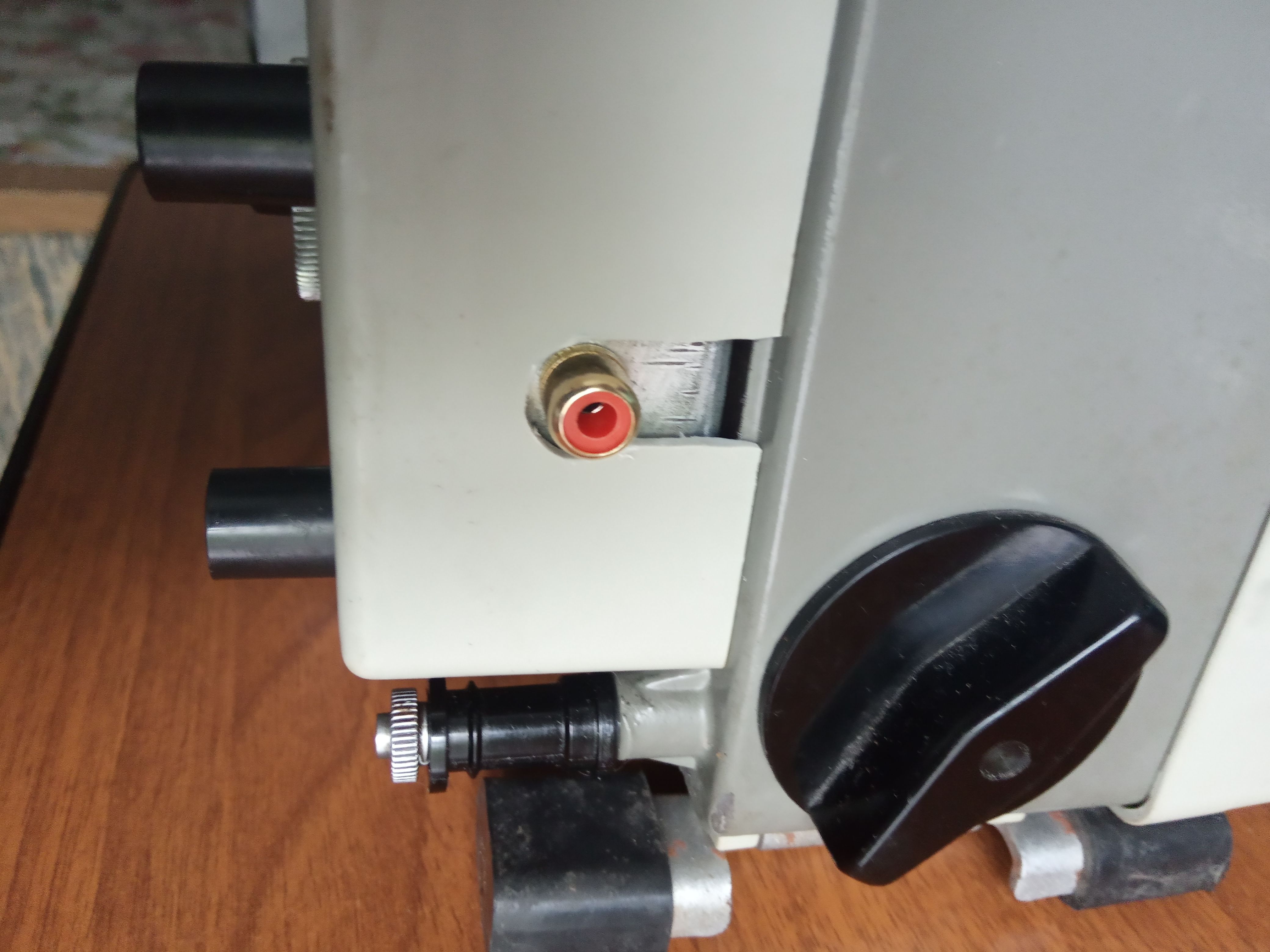

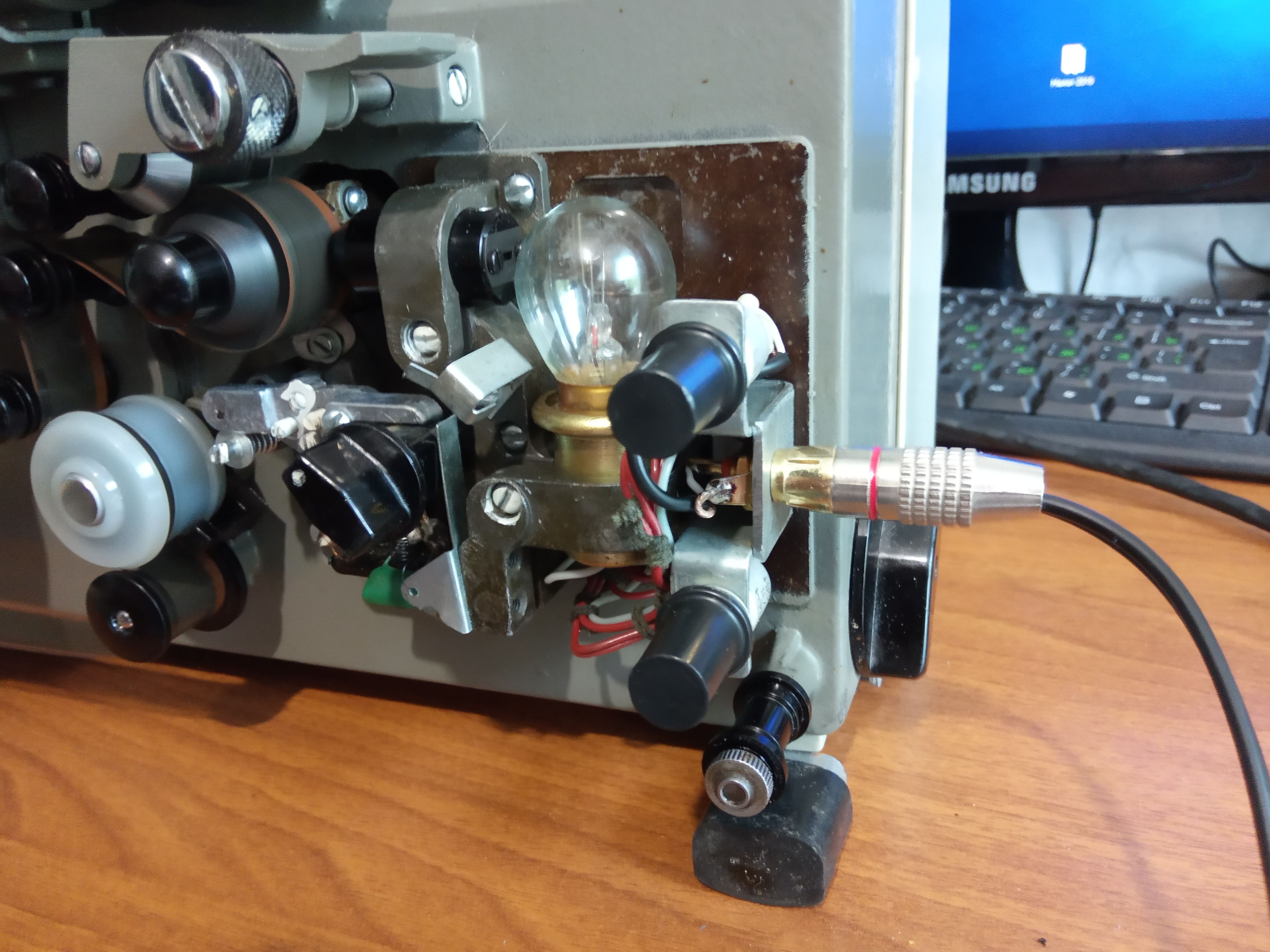

Сделал я линейный выход на своей Радуге, тупа взял с регулятора громкости и записал звук с магнитной фонограммы на комп.
Но почему-то при переключении на магнитную головку идёт заметный фон, от фотодиода такого нет.

Виктор Будет время попробую.

А я пока только с Радугой 7 воевал. Ну там всё без магнитной головки, но своих проблем тоже было
Ну судя по комментариям на форуме я пока один в радиотехнике не шарю совсем. Большинство тут сами решают свои трудности, и только делятся своими достижениями

Была мысль перемотать магнитную головку. Перемотал проводом 0,06мм до заполнения, т.е. сколько влезло. Поставил и звук появился, очень тихо и неразборчиво. Снял её и поставил головку от микрокассеного автоответчика. Штатный магнитный экран от старой головки не влез. С учетом старой ленты и частично осыпавшейся фонограммы - звук приемлемого качества.

Предыдущие 26 сообщений перемещены в эту тему.

Друзья, я свой кинопроектор скоро сожгу, наверное... Извините за такой пост, просто накипело. И интересно, у многих ли их "радуги" такие мозговыносящие? Когда купил это чудо, то он сразу стартовал, без кнопки (я об этом писал ранее). Но это было не самое страшное. Выдергивал из розетки и всего делов. Далее растянулся приводной ремень. Поставил из ЗИП. Он там был дубовый, порвался после пары пленок. Купил ещё пару, вроде мягче, работают. Далее починил проблему с автостартом, поменял все кондеры, сначала бестолку, а в последнюю очередь заменил кондер на самой плате с кнопками - всё стало на свои места (хотя знакомый радиолюбитель говорит, что подобные кондеры вылетают крайне редко). Далее он перестал реагировать на кнопку включения. Решилось всё чисткой релешек на плате с кнопками. Сегодня решил посмотреть пару найденных пленок, так вот после просмотра 2,5 пленок, эта сволочь заскрежетала и остановилась. Снял заднюю крышку - вывернута крыльчатка охлаждения на моторе. Пошатал - как будто шатается вместе со штоком. Как будто развалился подшипник на валу. Плюнул, пока не полез. В такую жару не вариант ничего делать. И вот блин, насколько же этот проектор офигенный в плане удобства (компактный, легкий, без лишних проводов и соплей, пленку не рвет (видимо, сказывается ременная передача. Ранее был КПШ-4 - задолбал с обрывами пленки), красивый), но какой же, сволочь, глючный и ненадежный... Интересно, это только у меня так или эти радуги в принципе такие, что их больше ремонтируешь, чем смотришь?

Я так пониманию, что все за редким исключением. Сегодня запустил Радугу-2, которую брал убитую в хлам на донора. Главная беда как и у Wowik - приводной шкив на двигателе сделан из алюминия. У него большой вылет, на нем крепиться крыльчатка обдува и на самом конце приводной шкив. Из-за приличного плеча, стопорящий винтик ослаб и место крепления к валу двигателя размолотило, вал двигателя оказался весь погрызен. Фактически проектор в утиль. Что сделал: - проточил на токарнике вал двигателя в месте крепления шкива; - вал сделал комбинированным, ось стальная со стопорящими винтиками, а сам шкив родной, обрезанный из калеки, - дал поработать под нагрузкой и подтянул все винты. Геморрой конкретный, без станка даже и не брался бы.
Заменил все подшипники, такого откровенного брака в одном изделии мне  раньше не попадалось. Решил отполировать фигурный диск (тарелку?) привода рамки грейфера, там обработкой и не пахло. Перебрал всю механику, электронику. Маховик звукового барабана разбил своё посадочное гнездо и не хотел крепиться на вале, это тоже решил. У всех реле снял корпуса и почистил контакты специальным аэрозолем для эл. контактов, потом смазал. Таким же образом помыл и контакты переключателей. Первый запуск - звука нет. Опят все раскидал, оказался неконтакт в переключателе внешних динамиков, быстро сделать не получилось.
Фильмы уже можно смотреть , но эпопея еще не закончилась.
