Ремонт перекоса двигателя Noris ТS

Сообщений 1 страница 19 из 19

1

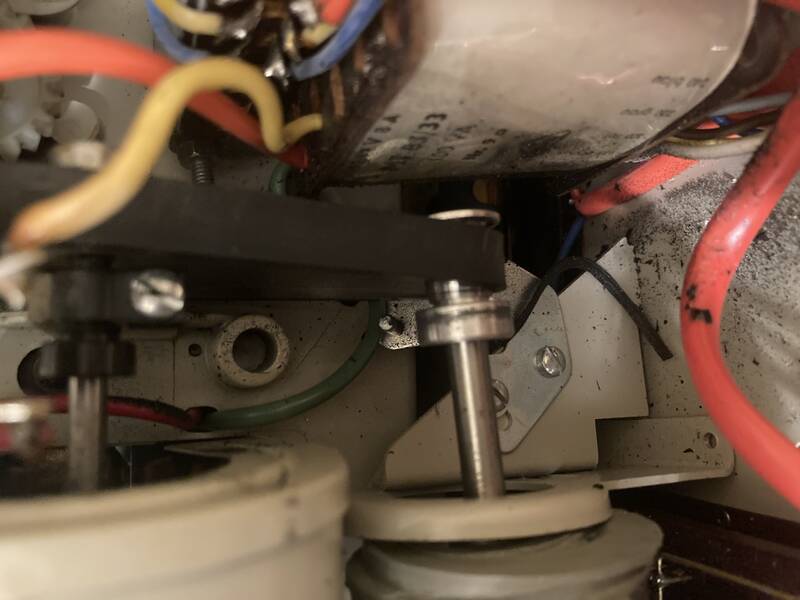

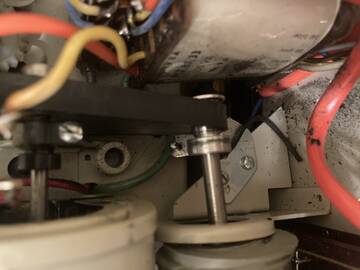

При прогоне это кинопроектора обнаружил что стабилизатор ремня, огнаничитель - на фото видно левый штырёк от ремня - задевает за маховик шкива двигателя и визжит. отогнул его, чуть подвинул, работает тихо
https://forumupload.ru/uploads/0018/29/2a/210/t883420.jpg

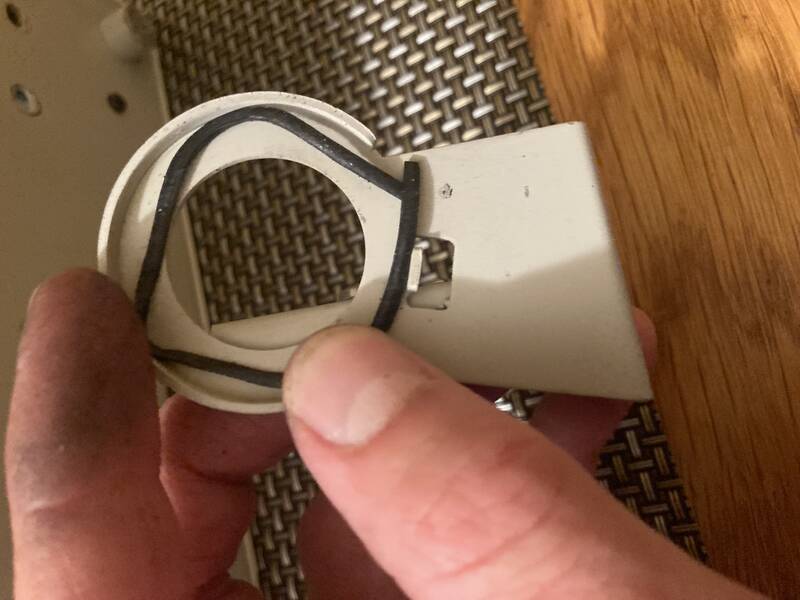

Но проблема была вызвана тем что станины двигателя, которые держалие его в этих вот рамках и обеспечивали горизонтальное положение - правая поднялась, а левая опустилась. Точнее, оплавилась левая, шкив держался в какой-то пластической массе, её если сейчас тронуть -  она разрушится.
https://forumupload.ru/uploads/0018/29/2a/210/t78120.jpg

Как потом закрепить двигатель, в какой субстанции? И как его отцентровать, чтобы был строго горизонтально? По уровню ?

Коротенький прогон после ремонта:

2

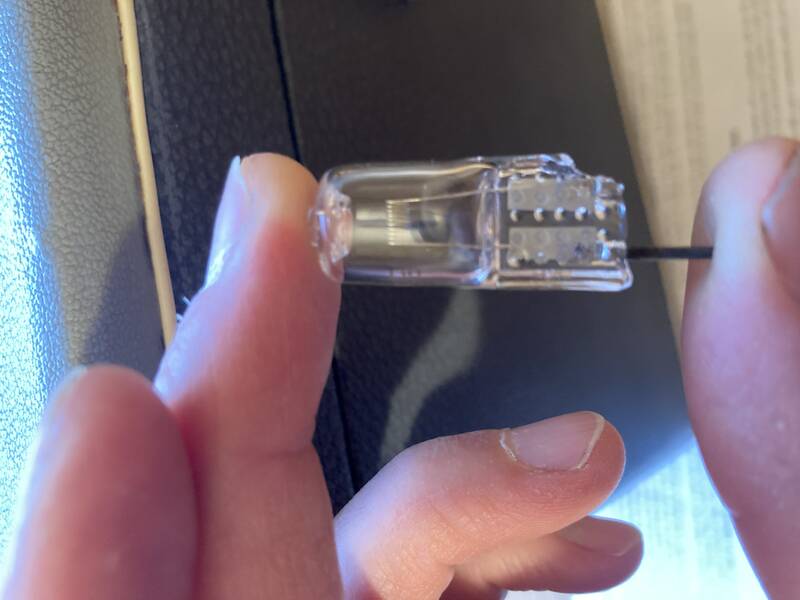

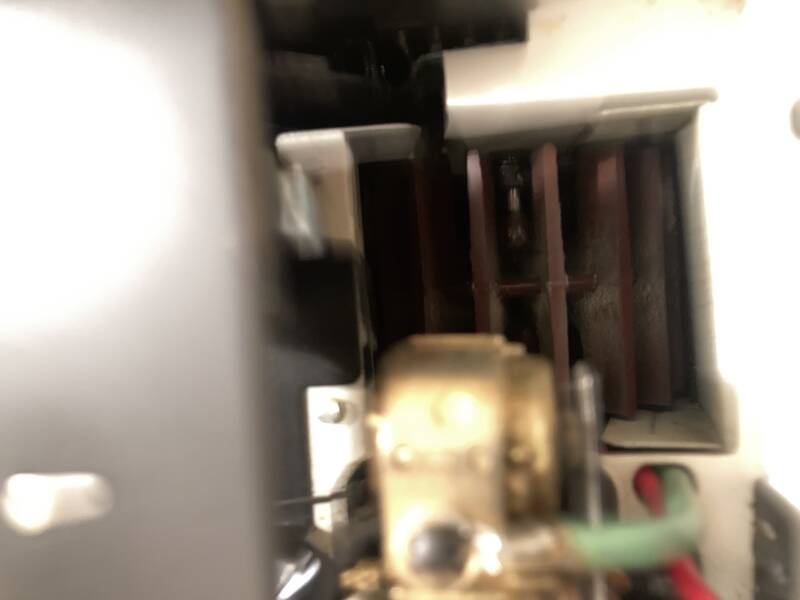

Ещё в этом экземпляре обнаружил, что, по-видимому, стандартная лпмпа была земенена на галогенку 12в 100 Вт и вставлен под неё отдельный цоколь.Работала норм, пока не полез её вытаскивать - мломалась ножка. Хорошо что была в футляре оригинальная. Пришлось её поставить
https://forumupload.ru/uploads/0018/29/2a/210/t25476.jpg
https://forumupload.ru/uploads/0018/29/2a/210/t663680.jpg

3

Андрей Уфимцев написал(а):

Как потом закрепить двигатель, в какой субстанции?

Мой (точнее вообщем-то совсем не мой) универсальный метод: циакрин/сода.

4

А ещё лучше сделать из металла такой же толщины , придётся повозиться, но ничего страшного, обычные слесарные работы. Где гарантия что не разломится дальше. Укрепить двигатель через прокладку из резины тонкой . ИМХО.

5

Виктор написал(а):

А ещё лучше сделать из металла такой же толщины , придётся повозиться, но ничего страшного, обычные слесарные работы. Где гарантия что не разломится дальше.

Виктор Простите, великодушно, но Вы оторвались от жизни. Сейчас "обычные слесарные работы" превращаются порой в неразрешимые проблемы или в огромные деньги без гарантии результата. Поскольку специалистов и оборудования уже, практически нет. А заказывать у современных барыг с ЧПУ станками, сами понимаете во что выльется.

Виктор написал(а):

Укрепить двигатель через прокладку из резины тонкой . ИМХО.

Лучше использовать не резину, а современные аналогичные по свойствам полимерные материалы, коих ныне огромное множество.

6

Ну да это потому что это я предложил ,
проблемы у тех кто не хочет просто делать (я имею ввиду не автора темы) . Ничего там сложного нет в этой детали . И не  нужно никаких ЧПУ.  Приходилось и не такое випиливать руками. Я заметил что бы я ни написал все вам на нравится все не то и не правильно. Тем более не вам решать, пусть сам владелец  думает как ему лучше . Я просто предложил и все, не настаиваю. И ещё раз прошу прекратите ваши никчёмные придирки и не влезать в мои сообщения, современный блин он.

7

Виктор написал(а):

Ну да это потому что это я предложил ,
проблемы у тех кто не хочет просто делать (я имею ввиду не автора темы) .

А если у человека нет возможности/времени/инструмента/оснастки/материала, в конце-концов? Рассматривали такой вариант. Не все ведь здесь пенсионеры с соседями, наворовавшими себе станки и кучу железяк из советских времён.

Виктор написал(а):

Ничего там сложного нет в этой детали . И не  нужно никаких ЧПУ.  Приходилось и не такое випиливать руками.

Так, пожалуйста, помогите автору темы. Я так понимаю, изготовить Вам совершенно труда не составит. Тем более Вас за язык никто не тянул.

Виктор написал(а):

Я заметил что бы я ни написал все вам на нравится все не то и не правильно.

Простите, я Вас чем-то оскорбил? Или задел какие-то сокровенные струны Вашей тонкой души.
Разве я написал, что что-то неправильно? Просто реалии жизни диктуют другое. Реабилитируйте себя изготовлением оной детали. И я с удовольствием пожму Вам руку в знак примирения.

Виктор написал(а):

Тем более не вам решать, пусть сам владелец  думает как ему лучше . Я просто предложил и все, не настаиваю. И ещё раз прошу прекратите ваши никчёмные придирки и не влезать в мои сообщения, современный блин он.

Что значит "мои сообщения". Не понимаю. Здесь открытое обсуждение. Давайте свои никчемные амбиции держать при себе.

PS: 2 Уважаемый Администратор: Дико извиняюсь за что-то личное в теме. Если считаете нужным, удалите это сообщение. И я готов понести наказание за оффтопик. Просто я постарался как мог, смягчить ситуацию.

8

Даже не знаю чего и написать.
Duwakin, Вы предложили свой метод, Виктор свой, автор темы выберет чей метод ему подходит,  зачем обвинять человека в оторванности от жизни? Я тоже "оторванный от жизни", циакрином не пользуюсь, при необходимости беру в руки напильник, дрель, болгарку, кто такой циакрин даже не знаю.

Duwakin написал(а):

Лучше использовать не резину, а современные аналогичные по свойствам полимерные материалы, коих ныне огромное множество.

Вот бы ещё знать, что за материалы, раз упомянули, то можно было и назвать их.

9

Если бы я бы жил рядом с автором  я бы ему сделал без проблем эту саму стойку что на фото. И даж бы ничего не взял за это. Без размеров  тем более как. После того как раньше приходилось выпиливать, точить  вырезать некоторые детали механизма для  первых видео магнитофонов появившихся в быту то это не так уж и страшно. В магазинах таких деталей тогда не было и АлиЭкспресс тож. И вот почему интересно знать если пенсионер   или сосед мастер какой  то сразу вор по вашему высокомерному мнению и все крадут станки, бред какой-то просто . Сейчас любые  простые  необходимые инструменты есть в продаже, по доступной цене, нужны только руки и желание, зачем наговаривать такое на людей.

Отредактировано Виктор (25-08-2021 13:11:10)

10

КПТ-36 написал(а):

кто такой циакрин даже не знаю.

Цианоакрилат - он же "секундный клей". Сейчас продаётся везде. Только использовать жидкий, не гелевый.
http://ru.wikipedia.org/wiki/Цианоакрилат

Например:
https://gidpokraske.ru/rabota-s-kleem/s … -soda.html

Я восстановил таким способом гибкий вал наматывателя КН. Сеанс выдержал. К сожалению Уважаемый  Андрей Уфимцев не сделал фото.

КПТ-36 написал(а):

Вот бы ещё знать, что за материалы, раз упомянули, то можно было и назвать их.

Например можно использовать широко распространённый в наше время силиконовый герметик, который продаётся во всех хозяйственных магазинах и на рынках. Покрыть поверхность тонким слоем и дождаться высыхания, затем затянуть крепление.
Опять же навсидку:
https://market.yandex.ru/product--germe … /983754287

Как-то так...

11

Виктор написал(а):

А ещё лучше сделать из металла такой же толщины , придётся повозиться, но ничего страшного, обычные слесарные работы. Где гарантия что не разломится дальше. Укрепить двигатель через прокладку из резины тонкой . ИМХО.

Прошу прощения- я непонятно объяснил что именно и фото не приложил. Эти части, сами станины нормальные, целые, а вот их заполнение- там перекос. Сфоткая и выложу. Сори что ввёл в заблуждение

12

Рябята, давайте жить дружно (с)
Александр, Виктор, я вас обоих уважаю, вы мне очень помогли и помогаете, не хочется между вами натянутых разговоров, одно ведь дело любим и делаем

Фото перекоса и субстанции в станинах выложу. Извините, может терминология ещё не правильная у меня)

13

Duwakin написал(а):

Цианоакрилат - он же "секундный клей". Сейчас продаётся везде. Только использовать жидкий, не гелевый.
http://ru.wikipedia.org/wiki/Цианоакрилат

Я восстановил таким способом гибкий вал наматывателя КН. Сеанс выдержал. К сожалению Уважаемый  Андрей Уфимцев не сделал фото..

Обещаю в сентябре сделать, в том числе и фото крепления заслонки и выложить в теме о настройке КНа

14

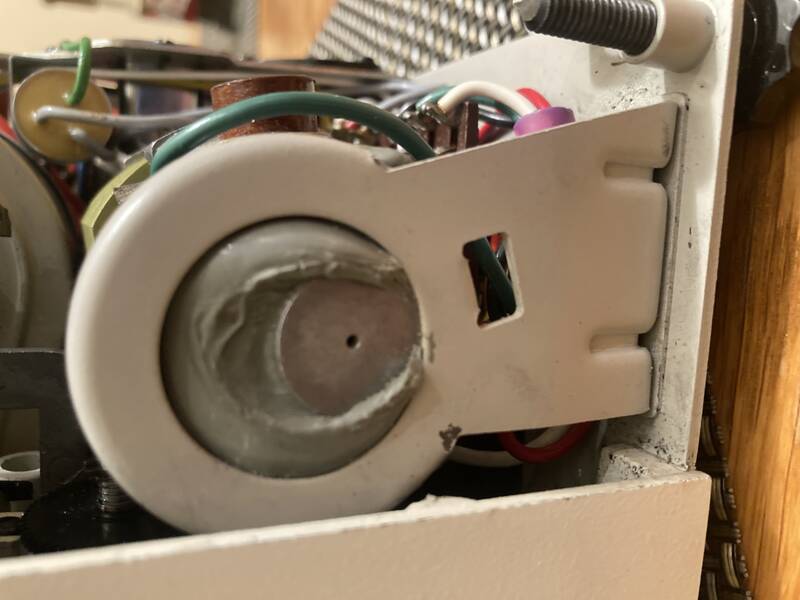

Вот оплывшая пластиковая субстанция с одной стороны, с другой так же. Теперь её выковырять надо, а новую заложить. Либо как-то нагреть и выровнять, что маловероятно - она уже мягкая, расплывётся или рассыпется. Копм надо повернуть вправо на 90 градусов, что смотреть правильно )
https://forumupload.ru/uploads/0018/29/2a/210/t177495.jpg

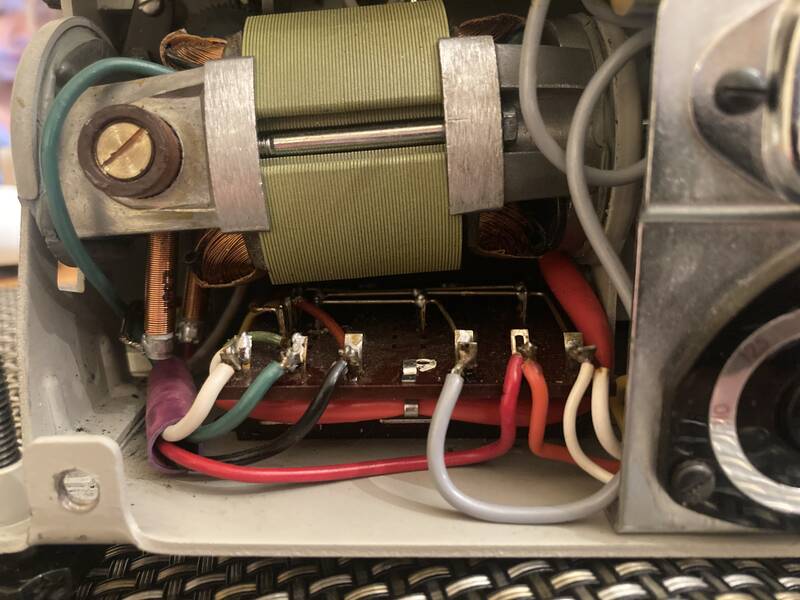

Тут в итоге видно как перекосило
https://forumupload.ru/uploads/0018/29/2a/210/t292886.jpg

15

Андрей Уфимцев написал(а):

Рябята, давайте жить дружно (с)
Александр, Виктор, я вас обоих уважаю, вы мне очень помогли и помогаете, не хочется между вами натянутых разговоров, одно ведь дело любим и делаем

Фото перекоса и субстанции в станинах выложу. Извините, может терминология ещё не правильная у меня)

Поздно, уже все было высказано. Одних только соседей пенсионеров с ворованными станками мне  хватило. Если так думать о людях  то как можно общаться с такими . Получается что и мы тут все барыги, наворовали  железяк и технику  которую  сдали бы просто в утиль,  а заинтересованые люди взяли и  сохранили   . Извините за прямоту.

Отредактировано Виктор (26-08-2021 22:56:08)

16

Андрей Уфимцев написал(а):

Вот оплывшая пластиковая субстанция с одной стороны, с другой так же. Теперь её выковырять надо, а новую заложить. Либо как-то нагреть и выровнять, что маловероятно - она уже мягкая, расплывётся или рассыпется. Копм надо повернуть вправо на 90 градусов, что смотреть правильно )
https://forumupload.ru/uploads/0018/29/2a/210/t177495.jpg

Это что от температуры её так, а двигатель сильно греется?
Я бы эти вкладыши новые из текстолита выточил.

17

я взял его в таком состоянии- не видел конечно при покупке.
Скорее всего греется или греля. попробую покрутить с открытой крышкой . если греется, то тоже надо причину понять. Хотя может это дефект такой и за 5 лет эксплуатации в свое время могло так расплавиться , возможно

18

КПТ-36 написал(а):

Я бы эти вкладыши новые из текстолита выточил.

Текстолит, как понимаю, это твердый материал, выточить можно, но как посадить в него двигатель? на бокситку? или высокотемпературный герметик?

Отредактировано Андрей Уфимцев (27-08-2021 23:03:49)

19

Андрей Уфимцев написал(а):

но как посадить в него двигатель?

На фото не видно, но предполагаю, что на двигателе есть какое-то посадочное место, надо убирать эту "субстанцию" и смотреть, что там на двигателе.
