вопрос, а как таким маленьким светодиодиком осветить всё кадровое окно ?
Светодиоды и их питание.
Сообщений 1 страница 20 из 122
Поделиться124-03-2022 20:46:23
- Активный участник
- Откуда: Волгоград
- Зарегистрирован: 14-03-2022
- Приглашений: 0
- Сообщений: 179
- Пол: Мужской
- Провел на форуме:
3 дня 2 часа - Последний визит:
17-04-2024 20:37:51
Поделиться225-03-2022 03:40:18
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 14
- Сообщений: 2250
- Пол: Мужской
- Возраст: 53 [1970-10-09]
- Провел на форуме:
2 месяца 6 дней - Последний визит:
Сегодня 17:48:05
Поделиться325-03-2022 13:53:44
- Модератор
- Зарегистрирован: 12-06-2018
- Приглашений: 0
- Сообщений: 708
- Пол: Мужской
- Провел на форуме:
23 дня 15 часов - Последний визит:
Вчера 23:06:29
КПТ-36 написал(а):

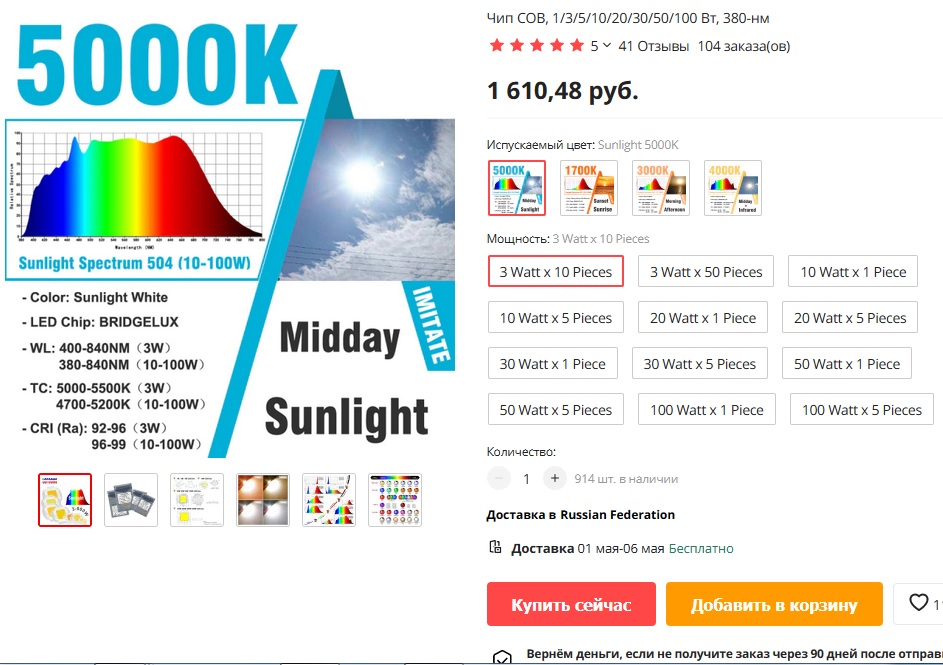

Вот ссылка , там разной мощности и температуры, мои 3Вт 5000К.
Как я понимаю, это вот такие светодиоды? Только я не очень понял, они продаются по 10 штук сразу? Или "10 Pieces" означает количество светящихся элементов в диоде?
Вроде бы продаются на Россию, и доставка бесплатная. Интересно, кто-нибудь покупал в этом месяце на Али, доходят заказы?
КПТ-36 написал(а):
Раньше для питания светодиода использовал БП на 5 вольт + стабилизатор напряжения + ШИМ регулятор, сейчас схема немножко поменялась, БП на 12 вольт + платка зарядки литиевого аккумулятора (своеобразный стабилизатор тока) +ШИМ регулятор.
А можно попросить ссылку на конкретные модели БП, платки зарядки и ШИМ-регулятора? Чтобы велосипед не изобретать. Очень хочется повторить уже отработанную схему. Думаю, что и Алексею пригодится.
Поделиться425-03-2022 14:15:55
- Активный участник
- Откуда: Волгоград
- Зарегистрирован: 14-03-2022
- Приглашений: 0
- Сообщений: 179
- Пол: Мужской
- Провел на форуме:
3 дня 2 часа - Последний визит:
17-04-2024 20:37:51
GreifeR написал(а):
Думаю, что и Алексею пригодится.
ещё как пригодится
Думаю 10 штук высылают, ну я так по покупке памяти DDR3 сужу.
Поделиться525-03-2022 14:30:29
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 14
- Сообщений: 2250
- Пол: Мужской
- Возраст: 53 [1970-10-09]
- Провел на форуме:
2 месяца 6 дней - Последний визит:
Сегодня 17:48:05
GreifeR

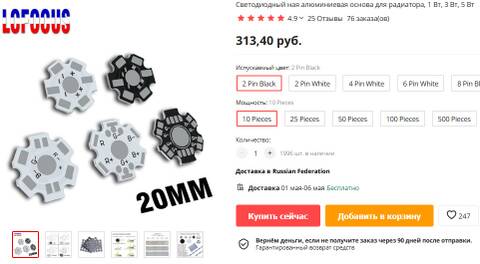

Светодиоды 10 штук. Подложки для светодиодов брал в том же магазине вот Ссылка

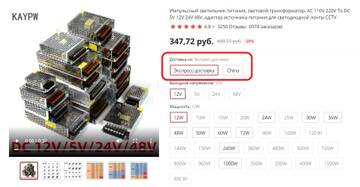

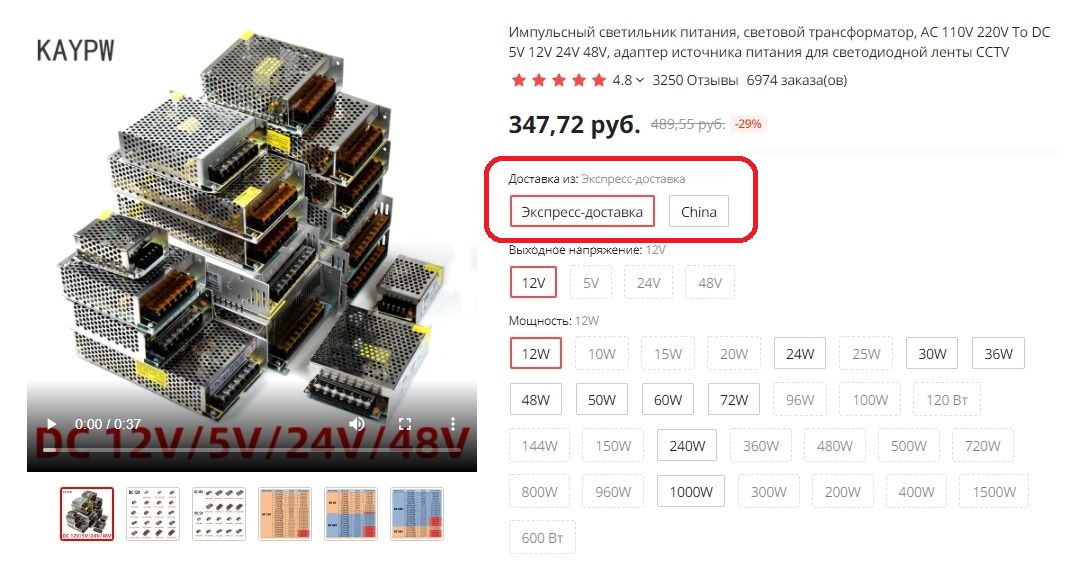

Блок питания брал здесь, 12в 60вт, но думаю и с меньшей мощностью пойдёт, выбирайте экспресс доставку из России, быстрей придёт.
Плата зарядки, брал здесь.
ШИМ регулятор брал здесь.
Насчёт применения ШИМ регулятора и платы заряда в схеме питания светодиода у меня была дискуссия с Duwakin, Ссылка, думаю он подключится к обсуждению и убедит вас как сделать правильно.
Поделиться625-03-2022 14:35:26
- Активный участник
- Откуда: Волгоград
- Зарегистрирован: 14-03-2022
- Приглашений: 0
- Сообщений: 179
- Пол: Мужской
- Провел на форуме:
3 дня 2 часа - Последний визит:
17-04-2024 20:37:51
Как много вопросов сразу ...
1. Для чего подложки к светодиоду ?
2. Зачем плата зарядки ?
Слушайте, как всё сложно то ...
Поделиться725-03-2022 14:45:36
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 14
- Сообщений: 2250
- Пол: Мужской
- Возраст: 53 [1970-10-09]
- Провел на форуме:
2 месяца 6 дней - Последний визит:
Сегодня 17:48:05
Алексей
Светодиод припаивается к подложке (звёздочке), а подложка уже крепиться к радиатору, есть светодиоды продаются уже с подложкой, но я таких в продаже не нашёл, припаять светодиод к подложке тоже наука, у меня с первого раза не получилось.
Платой зарядки я ограничиваю максимальный ток и максимальное напряжение на светодиоде.
Поделиться825-03-2022 16:52:23
- Активный участник
- Откуда: Волгоград
- Зарегистрирован: 14-03-2022
- Приглашений: 0
- Сообщений: 179
- Пол: Мужской
- Провел на форуме:
3 дня 2 часа - Последний визит:
17-04-2024 20:37:51
Мне во вторник новый комплект ПК-2Н привезут. Может с него что сделать ? Ну киносканер всмысле
Поделиться925-03-2022 17:01:14
- Активный участник
- Откуда: Новочеркасск
- Зарегистрирован: 10-10-2019
- Приглашений: 5
- Сообщений: 780
- Пол: Мужской
- Возраст: 59 [1965-01-25]
- Провел на форуме:
18 дней 18 часов - Последний визит:
Сегодня 17:49:12
GreifeR написал(а):
Как я понимаю, это вот такие светодиоды? Только я не очень понял, они продаются по 10 штук сразу? Или "10 Pieces" означает количество светящихся элементов в диоде?
10 штук светодиодов. Кол-во кристаллов в таких 1 или 2 или 4, реже 3
GreifeR написал(а):
Интересно, кто-нибудь покупал в этом месяце на Али, доходят заказы?
Доходят. По крайней мере те, что идут через почту России. Экспресс-доставку не рекомендую.
КПТ-36 написал(а):
Светодиод припаивается к подложке (звёздочке), а подложка уже крепиться к радиатору, есть светодиоды продаются уже с подложкой, но я таких в продаже не нашёл, припаять светодиод к подложке тоже наука, у меня с первого раза не получилось.
Поначалу я тоже брал эмиттеры (светодиоды без подложки) отдельно, подложки "звёздочки" - отдельно. Но у меня есть доступ к заводскому паяльному оборудованию (печкам). Поэтому делал заводскую пайку.
Вручную паять КРАЙНЕ НЕ СОВЕТУЮ! можно светодиоды вывести из строя сразу, а могут накрыться позже. Из-за неравномерного нагрева возникают внутренние напряжения.
Светодиодов с подложкой на Али навалом. Если будет время, найду и кину ссылки.
КПТ-36 написал(а):
Платой зарядки я ограничиваю максимальный ток и максимальное напряжение на светодиоде.
Зачем так сложно!
Опять возвращаемся к тому же, откуда начали: светодиоды питаются током, а не напряжением.
На пальцах разница между лампой накаливания и светодиодом примерно следующая:
Лампочка - накачиваем насосом воду в воздушный шарик.
Светодиод - пытаемся накачать воду в стеклянную ёмкость. Её просто разорвёт.
Вода - это напряжение
Ток - когда контролируем давление воды.
Есть специальные драйверы для питания светодиодов
Вот навскидку. Сетевые драйверы для светодиодов со стабилизацией тока. Дают 300 мА, это для светодиода на 1 Вт. Цену не глядел, первая попавшаяся ссылка:
https://aliexpress.ru/item/32792117006. … 7200181827
Я применяю примерно такие:
https://aliexpress.ru/item/100500331107 … 5145586025
Выбираются по необходимому току - указывается в даташите на светодиод. На вход подаётся Вольт этак 12-15. К выходу подключается диод. Вуаля.
Есть варианты с DIM аналоговым входом - можно подстраивать яркость (правда к нему надо подпаиваться руками). Но их непросто найти, особенно сейчас - китаёзы всё удешевляют по максимуму и применяют самые дешёвые м/с.
Я попал на нужные раза с 4-го. Потом они исчезли и закупить запас я не успел. Сейчас найти не могу.
Поделиться1025-03-2022 17:20:07
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 14
- Сообщений: 2250
- Пол: Мужской
- Возраст: 53 [1970-10-09]
- Провел на форуме:
2 месяца 6 дней - Последний визит:
Сегодня 17:48:05
Алексей написал(а):
Мне во вторник новый комплект ПК-2Н привезут. Может с него что сделать ? Ну киносканер всмысле
Если не жалко новый, то почему бы и нет, лично я считаю, что СК или ПК подходящий проектор для покадрового киносканера, прямая оптическая ось в отличии от КНа и мальтийский в масляной ванне, на малых оборотах мальтийский будет хорошо смазываться.
Поделиться1125-03-2022 17:28:00
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 14
- Сообщений: 2250
- Пол: Мужской
- Возраст: 53 [1970-10-09]
- Провел на форуме:
2 месяца 6 дней - Последний визит:
Сегодня 17:48:05
Duwakin написал(а):
Экспресс-доставку не рекомендую.
Я имел ввиду если есть выбор откуда доставка "Экспресс доставка" или "China", то "Экспресс доставка" это со склада в России, доходит за 5-7 дней, не путать с экспресс доставкой с Китая.
Duwakin написал(а):
светодиоды питаются током, а не напряжением.
Я Вас прекрасно понимаю о чём Вы пишите, нужно было добавить, стабилизированным током, а не стабилизированным напряжением, как известно тока без напряжения не будет в цепи.
Поделиться1225-03-2022 17:30:53
- Активный участник
- Откуда: Волгоград
- Зарегистрирован: 14-03-2022
- Приглашений: 0
- Сообщений: 179
- Пол: Мужской
- Провел на форуме:
3 дня 2 часа - Последний визит:
17-04-2024 20:37:51
КПТ-36
да у меня и 23 КПК неплохо смазывается
Поделиться1325-03-2022 17:38:25
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 14
- Сообщений: 2250
- Пол: Мужской
- Возраст: 53 [1970-10-09]
- Провел на форуме:
2 месяца 6 дней - Последний визит:
Сегодня 17:48:05
Алексей

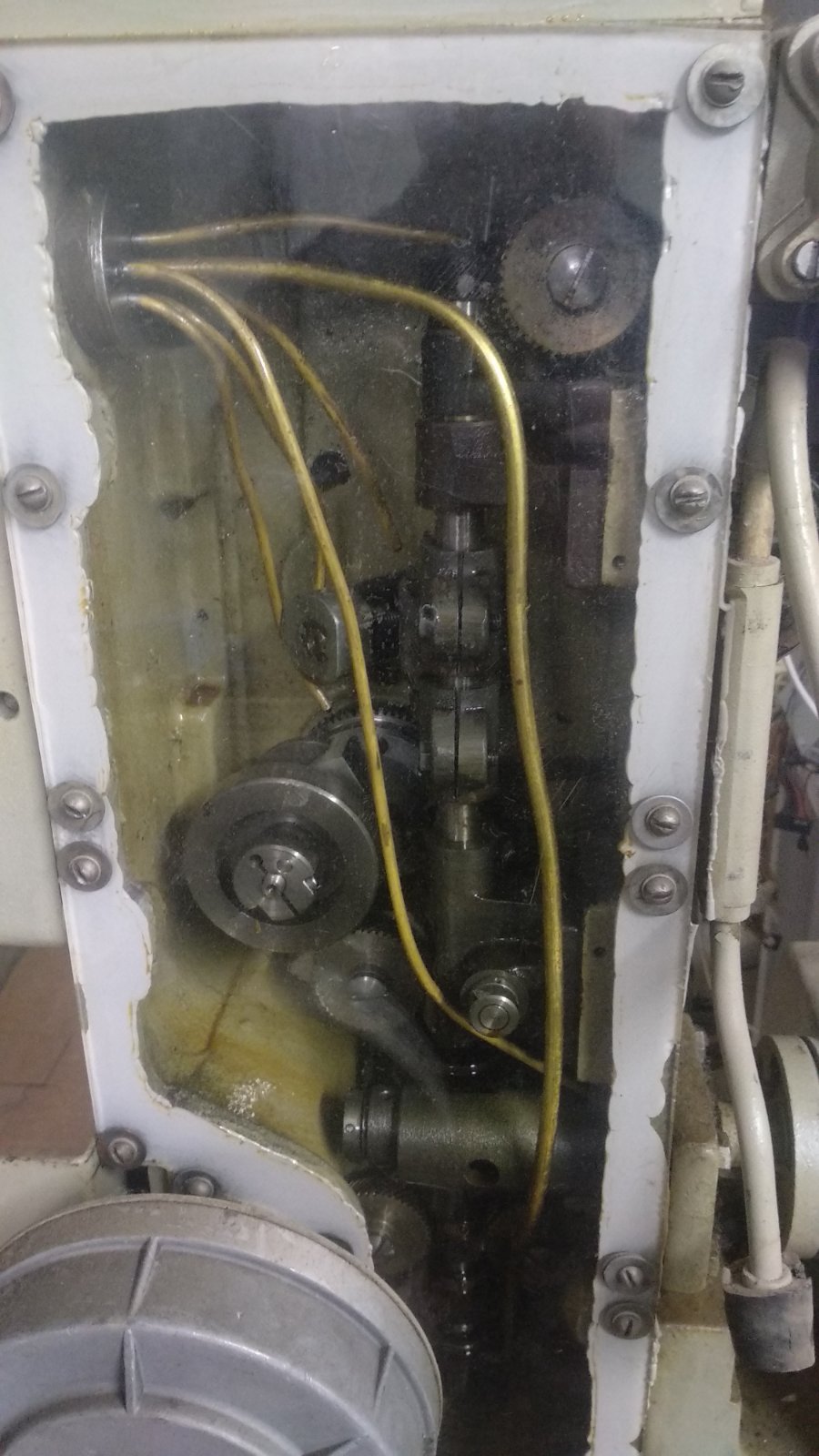

При скорости 1 кадр в секунду сомневаюсь, что маслонасос 23КПК будет качать, а если и будет качать, то равномерное распределение масла по узлам не будет, в какую-нибудь одну трубку будет всё масло уходить.
Поделиться1425-03-2022 17:59:59
- Модератор
- Зарегистрирован: 12-06-2018
- Приглашений: 0
- Сообщений: 708
- Пол: Мужской
- Провел на форуме:
23 дня 15 часов - Последний визит:
Вчера 23:06:29
Duwakin написал(а):
Вручную паять КРАЙНЕ НЕ СОВЕТУЮ! можно светодиоды вывести из строя сразу, а могут накрыться позже. Из-за неравномерного нагрева возникают внутренние напряжения.
Светодиодов с подложкой на Али навалом. Если будет время, найду и кину ссылки.
Светодиодов ПОЛНОГО СПЕКТРА не то, что не навалом, а ВООБЩЕ нет. Большинство светодиодов непригодны для сканирования цветных исходников. Откуда берутся специальные светодиоды в профессиональных сканерах, я не знаю. Думаю, что теперь уже ниоткуда (учитывая закрытие для России ебея). Да и стоили они очень-очень недёшево. Только конкретно эта модель светодиода, найденная КПТ-36 на Али, даёт нормальную картинку, которая поддаётся цветокоррекции. Я попробовал. Так что "навала" не надо. Прошу разъяснить другой вопрос - на каких производствах могут качественно припаять светодиод к подложке? Какого плана для этого требуется оборудование?
И второй вопрос. Есть отработанная на практике схема питания светодиода, предложенная КПТ-36. Чем она плоха? То, что существуют и другие варианты - очень может быть. Но меня интересует конкретная реализация, а не теоретические предложения. Что не так работает в схеме КПТ-36?
Поделиться1525-03-2022 18:32:12
- Модератор
- Зарегистрирован: 12-06-2018
- Приглашений: 0
- Сообщений: 708
- Пол: Мужской
- Провел на форуме:
23 дня 15 часов - Последний визит:
Вчера 23:06:29
Duwakin написал(а):
Такой ШИМ-регулятор НЕ ГОДИТСЯ для питания светодиода.
Для питания светодиода необходима стабилизация тока
Какой светодиод планируете использовать?
Если обычный светодиод до 5-7 Вт, возьмите хотя бы такой:
http://aliexpress.ru/item/32880711859.html
Вот это несколько (даже сильно) насторожило.
Убивать светодиод не хочется. Он должен работать долго и счастливо.

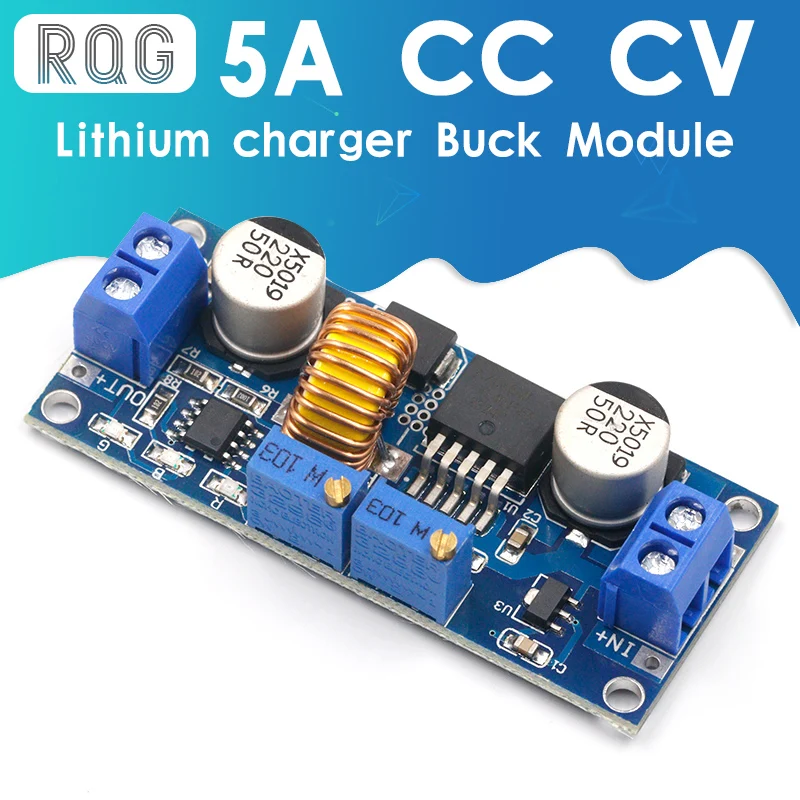

Т.е. Вы предлагаете использовать плату питания такую:

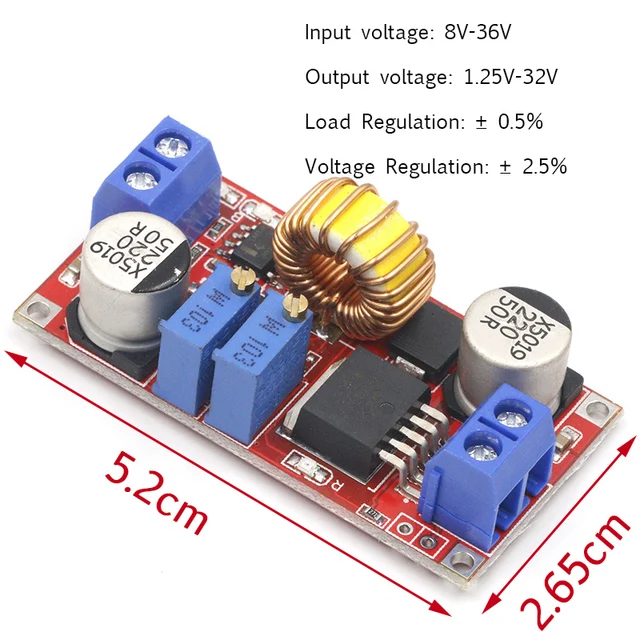

А такая не пойдёт?
Объясните, пожалуйста, для чайников, что, как и почему. И как правильно запитать светодиод, чтобы он не сгорел.
Поделиться1625-03-2022 19:55:11
- Активный участник
- Откуда: Волгоград
- Зарегистрирован: 14-03-2022
- Приглашений: 0
- Сообщений: 179
- Пол: Мужской
- Провел на форуме:
3 дня 2 часа - Последний визит:
17-04-2024 20:37:51
GreifeR написал(а):
Объясните, пожалуйста, для чайников, что, как и почему. И как правильно запитать светодиод, чтобы он не сгорел.
ну инфу можно и в инете найти, секретного там ничего нет
https://ledjournal.info/shemy/podklyuch … dioda.html
Поделиться1725-03-2022 20:16:05
- Модератор
- Зарегистрирован: 12-06-2018
- Приглашений: 0
- Сообщений: 708
- Пол: Мужской
- Провел на форуме:
23 дня 15 часов - Последний визит:
Вчера 23:06:29
Алексей написал(а):
ну инфу можно и в инете найти, секретного там ничего нет
https://ledjournal.info/shemy/podklyuch … dioda.html
Информация интересная.
Что конкретно из предложенного уважаемыми КПТ-36 и Duwakin покупаем и по какой схеме соединяем?
Модель светодиода есть. А остальное?
Поделиться1825-03-2022 22:04:47
- Модератор
- Зарегистрирован: 12-06-2018
- Приглашений: 0
- Сообщений: 708
- Пол: Мужской
- Провел на форуме:
23 дня 15 часов - Последний визит:
Вчера 23:06:29
КПТ-36 написал(а):
GreifeR
Светодиоды 10 штук. Подложки для светодиодов брал в том же магазине вот Ссылка
А там выбирать то, что обведено красным? Ничего, что цвет подложки чёрный? Он на что-то влияет?
Или лучше 2 Pin White? Главное - нам нужно именно 2 Pin?
Отредактировано GreifeR (25-03-2022 22:07:19)
Поделиться1925-03-2022 22:48:58
больше чем 2 пин это для цветных диодов
Поделиться2025-03-2022 22:58:38
- Модератор
- Зарегистрирован: 12-06-2018
- Приглашений: 0
- Сообщений: 708
- Пол: Мужской
- Провел на форуме:
23 дня 15 часов - Последний визит:
Вчера 23:06:29
Huan-Carlos написал(а):
больше чем 2 пин это для цветных диодов
Спасибо, понятно!
Как с остальными компонентами быть? Очень хочется конкретных рекомендаций. В идеале - проверенных на практике.
