Нужна схема БПК-0.8/22-78УЗ

Сообщений 1 страница 15 из 15

1

Прошу помочь в поиске схемы блока питания БПК-0.8/22-78УЗ кинопроектора Украина-7.
Достался мне такой БПК по запчастям.  :'(

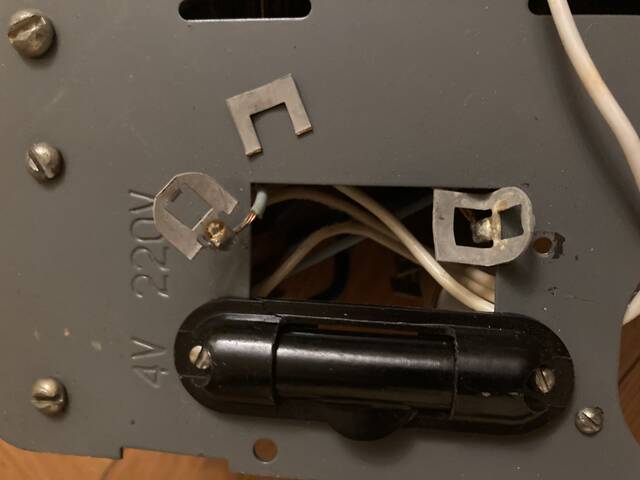

http://sh.uploads.ru/t/xpkDA.jpg
http://sh.uploads.ru/t/hKROW.jpg
На первый взгляд все на месте, только надо соединить все по схеме.  :idea:

Схема БПК-0.8-78УЗ есть везде, но она сильно отличаются от схемы БПК-0.8/22-78УЗ.

Заранее благодарен за помощь.

Отредактировано zavlab (30-08-2017 15:56:23)

0

2

zavlab написал(а):

Схема БПК-0.8-78УЗ есть везде, но она сильно отличаются от схемы БПК-0.8/22-78УЗ.

Всегда думал, что только по напряжению на проекционной отличаются, в живую ни когда не разбирал трансформатор от Украины-7.

0

3

КПТ-36 написал(а):

Всегда думал, что только по напряжению на проекционной отличаются, в живую ни когда не разбирал трансформатор от Украины-7.


В БПК от Украины-7 подается постоянное напряжение на лампу и регулируется (изменяется) транзисторным стабилизатором.

0

4

В схеме БПК-0.8-78УЗ от КН и Украина напряжение лампы переменное и меняется перекидыванием обмоток автотрансформатора.

0

5

А что на Украине-7 постоянкой проекционная лампа питается? Там что два выпрямителя, на проекционную и звуковую лампу?

0

6

КПТ-36 написал(а):

А что на Украине-7 постоянкой проекционная лампа питается? Там что два выпрямителя, на проекционную и звуковую лампу?


Выпрямитель для питания звуковой лампы в схеме БПК-0.8-78УЗ реализован на двух диодах по схеме "полумостового" включения. Эти же два диода присутствуют и в схеме БПК-0.8/22-78УЗ. Но помимо них на плате есть еще 4 диода на 10А тока (типа Д242), более мощные. На корпус БПК  еще прикреплен мощный транзистор на радиаторе. По этому я и подозреваю, что питается галогенная лампа постоянным напряжением.

0

7

Судя по табличке на корпусе, выход 220; 22,5; 4 вольта переменные, 5,5 постоянные.
http://s0.uploads.ru/t/sZGJA.jpg

0

8

На моем БПК отличается маркировка. Тип написан БПК-0.8/22-78УЗ.   :'(

0

9

А напряжения на табличке какие написаны, 22 вольта постоянные?

0

10

К сожалению, смогу посмотреть только ночью, когда приеду с выезда.  :(

0

11

Нашёл схему от Украины-7, там написано 24В 50(60)Гц, подозреваю что С Вашего БПК кто-то пытался сделать зарядное, вот и дополнительный выпрямитель с транзистором, но так как это автотрансформатор, развязки с сетью нет, наверно пару раз "тряхнуло" и бросили эту затею.
http://s2.uploads.ru/t/w8s5u.jpg

0

12

КПТ-36 написал(а):

Нашёл схему от Украины-7, там написано 24В 50(60)Гц, подозреваю что С Вашего БПК кто-то пытался сделать зарядное, вот и дополнительный выпрямитель с транзистором, но так как это автотрансформатор, развязки с сетью нет, наверно пару раз "тряхнуло" и бросили эту затею.

Вы абсолютно правы!  :cool:
Вчера я приехал и попытался "воткнуть" лицевую панель в корпус. Вот и не получилось, не пускает трансформатор от цветного телевизора ТС-180-2. После тщательного изучения конструктива сделал выводы, что трансформатор, второй диодный мост и регулирующий транзистор П210 установлены неизвестным умельцем. Вскорее всего, как Вы и пишете, с целью сборки безопасного пуско-зарядного устройства. Этим и объясняется наличие дополнительных элементов в схеме БПК.
http://s7.uploads.ru/t/rXxPi.jpg
http://sh.uploads.ru/t/OHp76.jpg

0

13

Вот шильдик с корпуса БПК:
http://s8.uploads.ru/t/QtIwe.jpg
Скорее всего, схема БПК-0,8/22-78УЗ отличается от БПК-0,8-78УЗ только количеством витков на трансформаторе для питания лампы !
Осталось снять лишние детали, собрать по стандартной схеме и проверить.  :rolleyes:

0

14

Я что-то на фотографиях в первом сообщении не увидел дросселя с конденсатором на звуковую лампу.
Ну а схема думаю ещё отличается одним напряжением для питания проекционной лампы.

0

15

Была у меня когда то "Украина 7" ну и трансформатор БПК-0.8/22-78УЗ соответственно.
От других аналогичных отличался только более низким напряжением для питания проекционной лампы (галогенки). КПТ-36 прав, это всё чья то доработка,никаких дополнительных выпрямителей,мощных транзисторов и пр. там не было,схема стандартная.
