Всем привет ! Подскажите пожалуйста распайку 5-ти штырькового штекера , звукового кабеля Украина 5 -усилитель ЛОМО. Оптической и магнитной головок . Заранее благодарен !!!
Украина 5 кабели
Сообщений 1 страница 20 из 21
Поделиться209-06-2022 17:17:14
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 14
- Сообщений: 2252
- Пол: Мужской
- Возраст: 53 [1970-10-09]
- Провел на форуме:
2 месяца 6 дней - Последний визит:
Сегодня 04:19:24
Поделиться310-06-2022 07:41:19
- Активный участник
- Откуда: Новочеркасск
- Зарегистрирован: 10-10-2019
- Приглашений: 5
- Сообщений: 780
- Пол: Мужской
- Возраст: 59 [1965-01-25]
- Провел на форуме:
18 дней 18 часов - Последний визит:
Вчера 16:37:14
КПТ-36 написал(а):

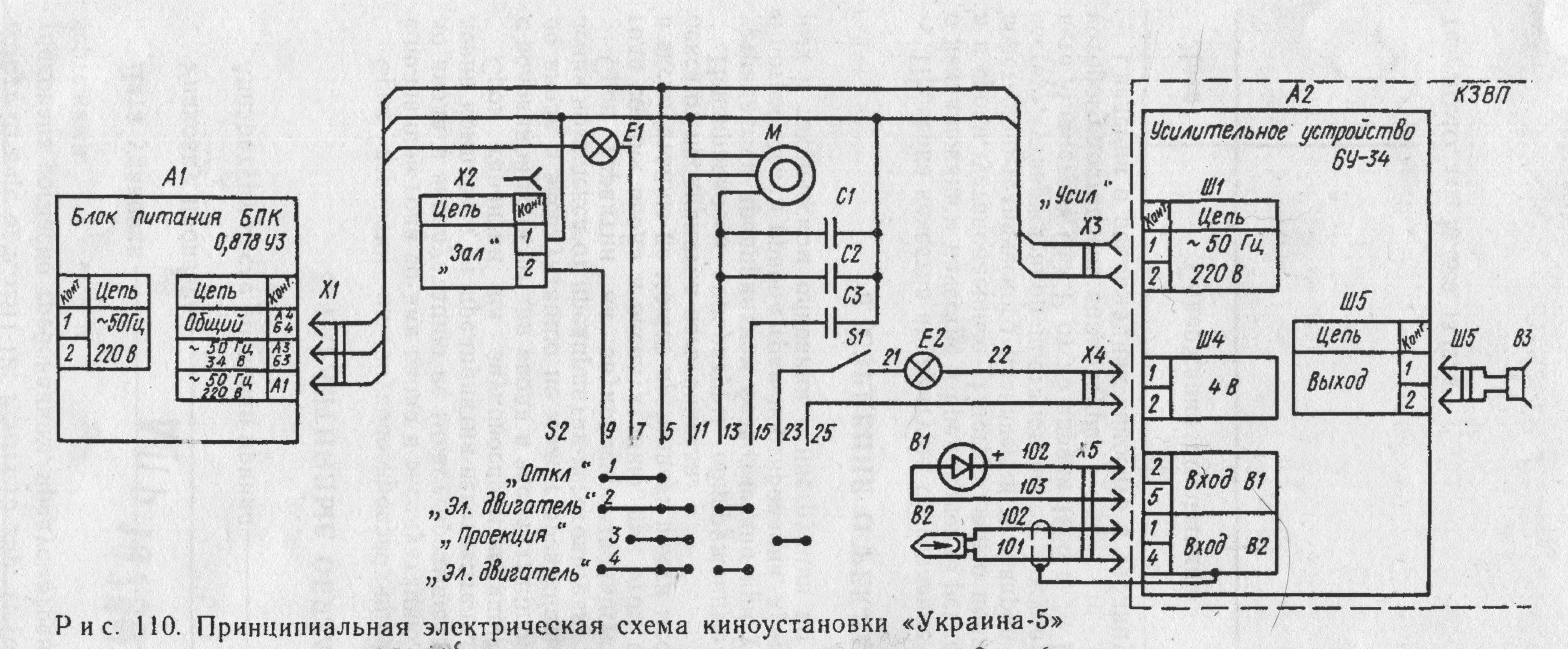

рисунок
Здесь ошибка в силовом разъёме: перепутаны местами общий и питание лампы!!!!
Я выкладывал правильный вариант здесь
Кинопроектор Украина-5
Поделиться410-06-2022 09:31:47
- Модератор
- Зарегистрирован: 12-06-2018
- Приглашений: 0
- Сообщений: 708
- Пол: Мужской
- Провел на форуме:
23 дня 15 часов - Последний визит:
Вчера 10:32:17
Duwakin написал(а):
КПТ-36 написал(а):
Здесь ошибка в силовом разъёме: перепутаны местами общий и питание лампы!!!!
Ничего себе расхождения!
Надёжнее, наверное, в конкретном проекторе прозвонить гнездо, прежде чем паять кабель...
Поделиться510-06-2022 10:23:38
- Активный участник
- Откуда: Новочеркасск
- Зарегистрирован: 10-10-2019
- Приглашений: 5
- Сообщений: 780
- Пол: Мужской
- Возраст: 59 [1965-01-25]
- Провел на форуме:
18 дней 18 часов - Последний визит:
Вчера 16:37:14
GreifeR написал(а):
Ничего себе расхождения!
Надёжнее, наверное, в конкретном проекторе прозвонить гнездо, прежде чем паять кабель...
Вообще, правильно.
Но во всех проекторах, которые прошли через мои руки (и 4 и 5) распайка была именно такой, как я указал.

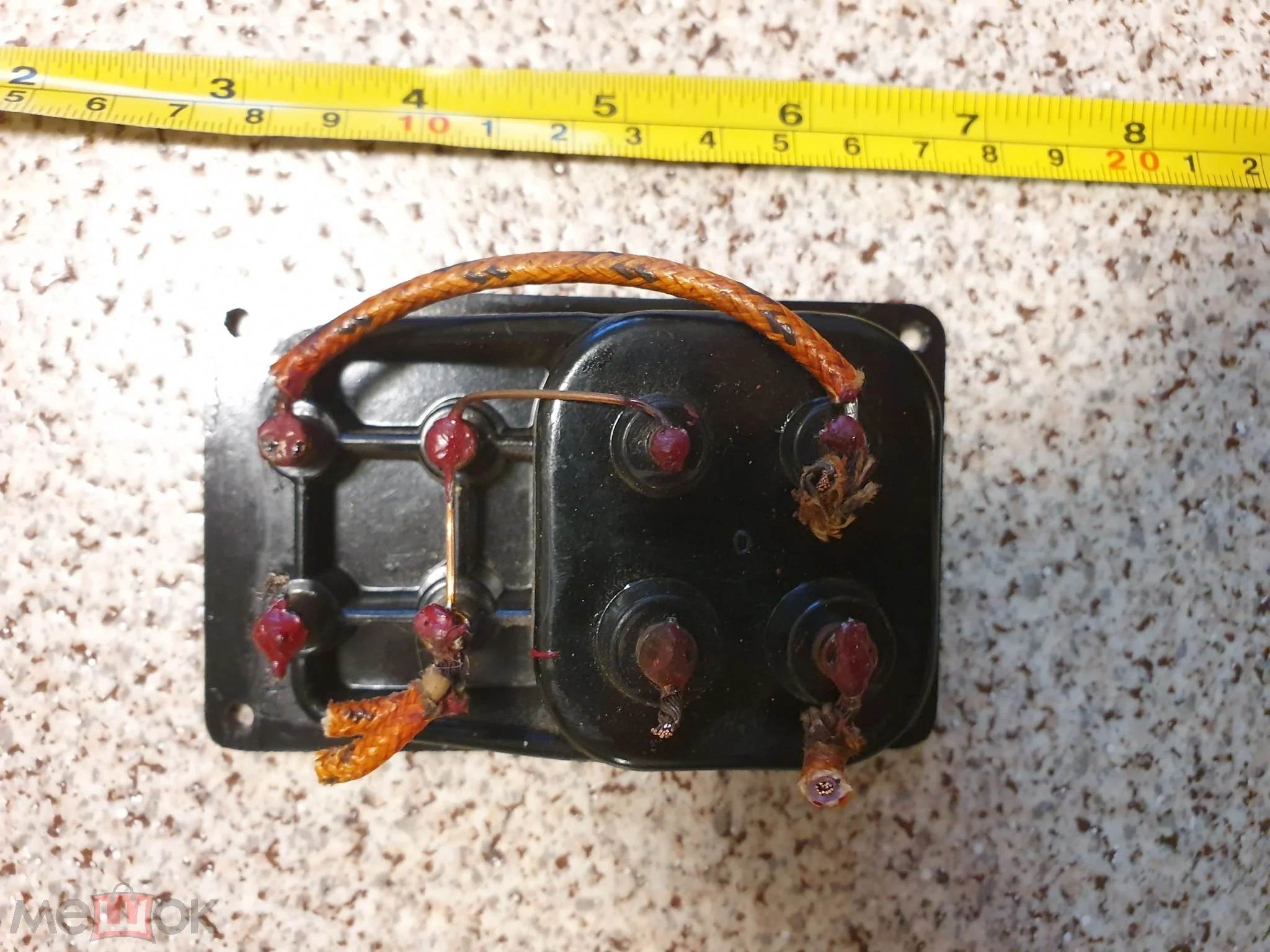

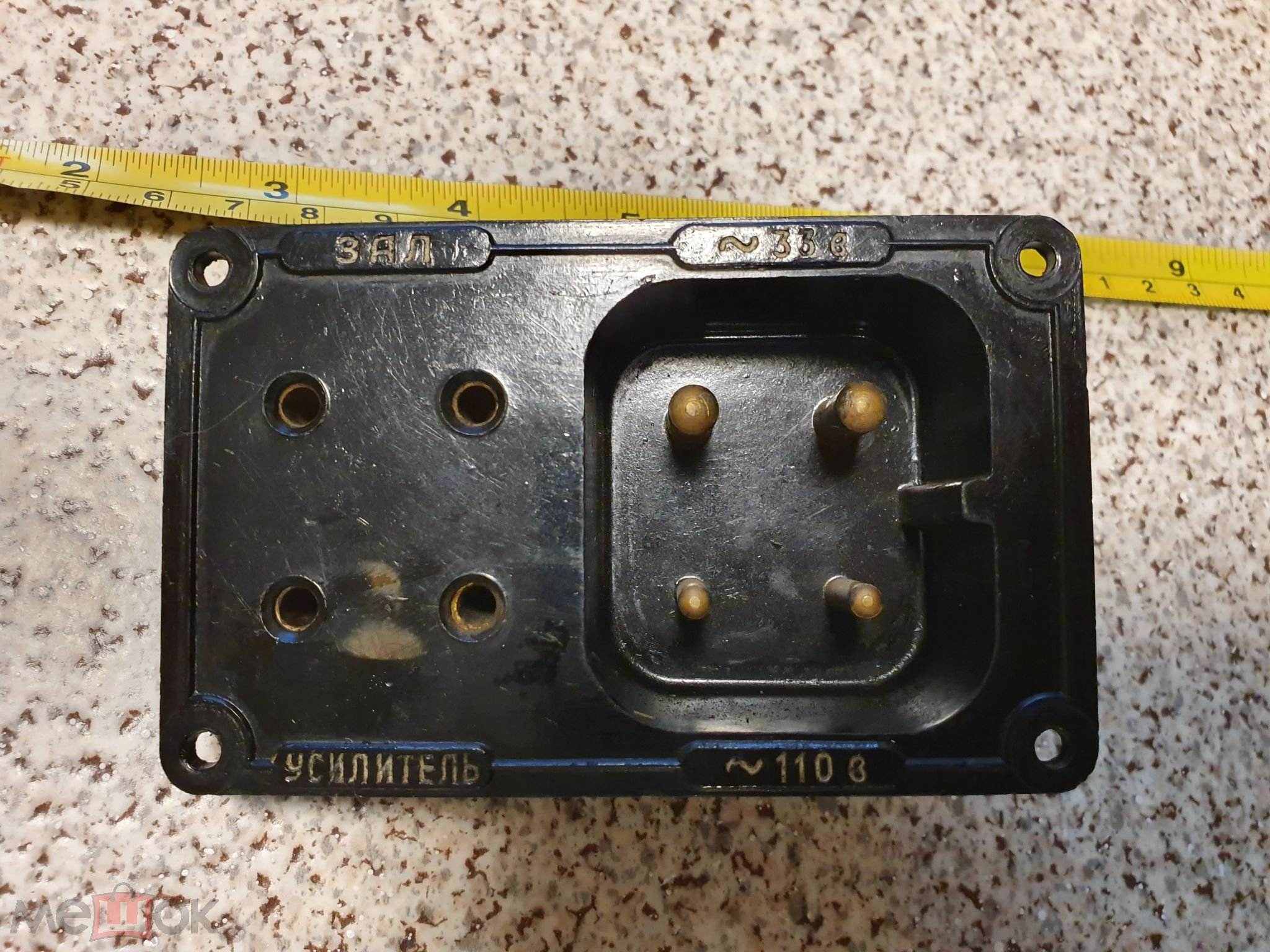

Историческая справка:
В ранних моделях был ещё один тонкий штырь внизу - обратка ~110В.
Позже тонкий и толстый штыри справа замкнули по вертикали - сделали всё это одной общей цепью (всё равно они, как правило в КАТе были объединены).
Затем убрали нижний тонкий штырь. Там сейчас пустое место.
(Источник: https://meshok.net/item/196595597_КОЛОД … 1960г_СССР )
Поэтому другой вариант заводской распайки IMHO маловероятен.
Поделиться610-06-2022 11:04:53
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 14
- Сообщений: 2252
- Пол: Мужской
- Возраст: 53 [1970-10-09]
- Провел на форуме:
2 месяца 6 дней - Последний визит:
Сегодня 04:19:24
Duwakin написал(а):
Здесь ошибка в силовом разъёме: перепутаны местами общий и питание лампы!!!!
Вопрос был по звуковому кабелю, что там тоже ошибка в распиновке?
Поделиться710-06-2022 14:10:05
- Активный участник
- Откуда: Новочеркасск
- Зарегистрирован: 10-10-2019
- Приглашений: 5
- Сообщений: 780
- Пол: Мужской
- Возраст: 59 [1965-01-25]
- Провел на форуме:
18 дней 18 часов - Последний визит:
Вчера 16:37:14
КПТ-36 написал(а):
Вопрос был по звуковому кабелю, что там тоже ошибка в распиновке?
Нет. В звуковом кабеле ошибки нет. А вдруг кто посмотрит на силовой и примет за чистую монету?
Замечу только, что в поздних модификациях Украины-5 и в 7-ке полярность фотодиода - обратная. Иначе не работает с 6У-40, у которого на фотодиод подаётся напряжение смещения. С 6У-34 обе модификации работают.
Поделиться810-06-2022 14:11:38
КПТ-36 написал(а):
На кинопроэкторе 5-я нога не задействована ,с оптики выход 3,4 нога ,с магнитной 1,2 нога , а на усилителе (согласно схемы ) вход с оптики 2,5 нога и 1,4 с магнитной . Это точно правильно ? Получается странный кабель , таких никогда не видел или ошибаюсь ?
Отредактировано Борис (10-06-2022 14:17:16)
Поделиться910-06-2022 15:30:58
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 14
- Сообщений: 2252
- Пол: Мужской
- Возраст: 53 [1970-10-09]
- Провел на форуме:
2 месяца 6 дней - Последний визит:
Сегодня 04:19:24
Борис написал(а):
На кинопроэкторе 5-я нога не задействована ,с оптики выход 3,4 нога ,с магнитной 1,2 нога
Где вы такое увидели, на кинопроекторе как и на усилителе 2,5 фотодиод, 1,4 магнитная головка. второй это средний контакт, я на него всегда экран паяю.
Duwakin написал(а):
А вдруг кто посмотрит на силовой и примет за чистую монету?
Обрезал картинку.
Поделиться1010-06-2022 15:47:24
- Активный участник
- Откуда: Новочеркасск
- Зарегистрирован: 10-10-2019
- Приглашений: 5
- Сообщений: 780
- Пол: Мужской
- Возраст: 59 [1965-01-25]
- Провел на форуме:
18 дней 18 часов - Последний визит:
Вчера 16:37:14
КПТ-36 написал(а):
Обрезал картинку.
Хорошо.
Но сюда лучше процитировать мою.
Поделиться1110-06-2022 16:21:46
КПТ-36 написал(а):
Где вы такое увидели, на кинопроекторе как и на усилителе 2,5 фотодиод, 1,4 магнитная головка. второй это средний контакт, я на него всегда экран паяю.
Обрезал картинку.
Увидел на своём кинопроекторе ! Я вроде чётко всё расписал ! Хорошо повторю -с кинопроектора выход -3,4 фотодиод , 1,2 магнитная головка , 5 не задействован (пайка заводская) ! Согласно схемы (выложенной выше )на вход усилителя 2,5 фотодиод , 1,4 магнитная головка !!! Что-то здесь не так ? Подскажите как Вы распиновку делаете !!!
С Уважением Борис !!!
Отредактировано Борис (10-06-2022 16:23:57)
Поделиться1210-06-2022 16:58:55
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 14
- Сообщений: 2252
- Пол: Мужской
- Возраст: 53 [1970-10-09]
- Провел на форуме:
2 месяца 6 дней - Последний визит:
Сегодня 04:19:24
Правильная распиновка разъёма на фото, Борис если вы проверите по ней, то и на вашей Украине будет всё правильно.
Добавлю фото с интернета.
Поделиться1310-06-2022 17:13:21
КПТ-36 написал(а):
Правильная распиновка разъёма на фото, если вы проверите по ней, то и на вашей Украине будет всё правильно.
Извиняюсь но по фото ничего не понятно ! Я писал что 5 нога на кинопроекторе незадействована !!! И что это за распиновка ? Выход с усилителя ?
Поделиться1410-06-2022 17:22:14
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 14
- Сообщений: 2252
- Пол: Мужской
- Возраст: 53 [1970-10-09]
- Провел на форуме:
2 месяца 6 дней - Последний визит:
Сегодня 04:19:24
Борис написал(а):
И что это за распиновка ? Выход с усилителя ?

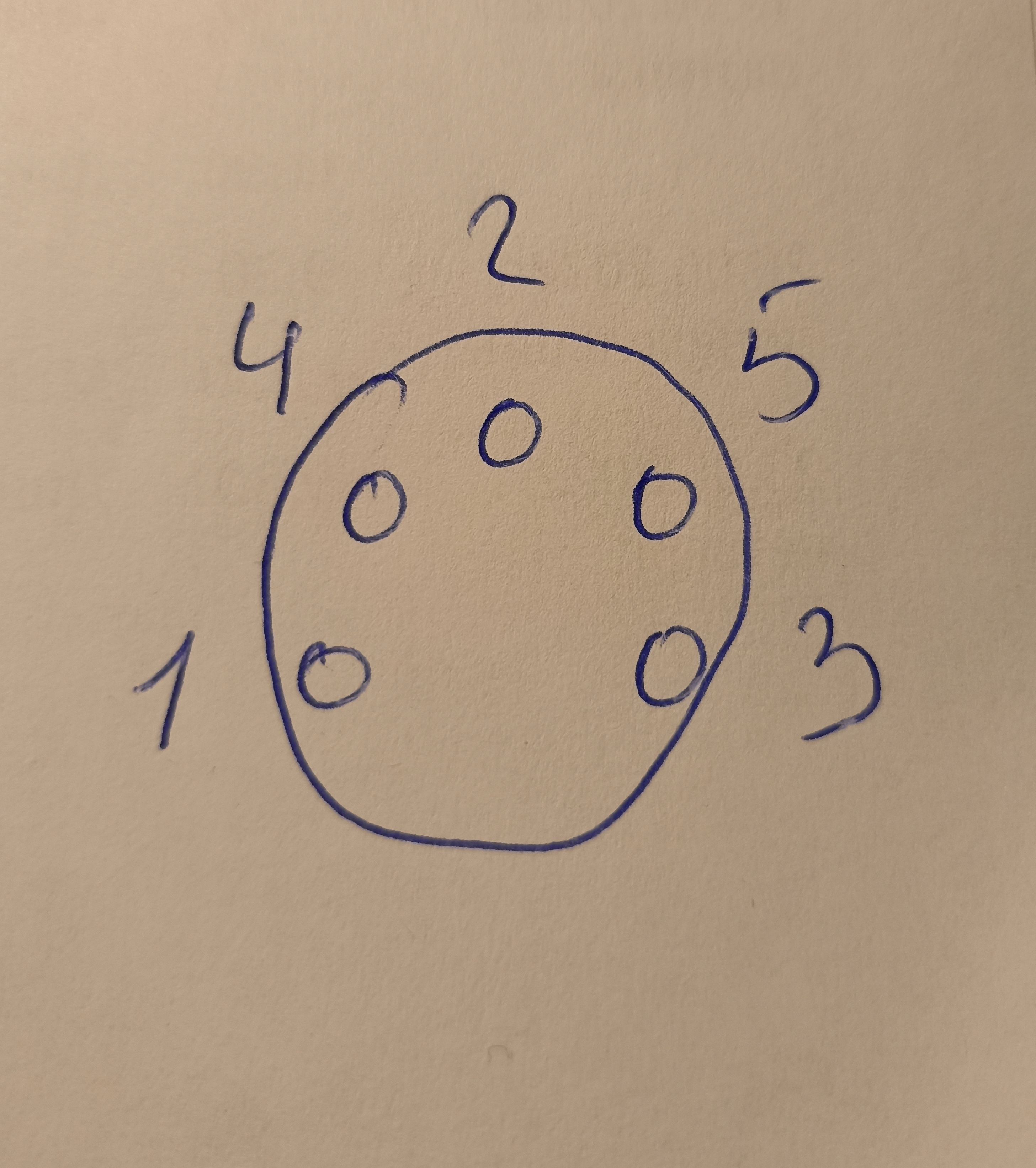

Нумерация контактов на разъёме. Посмотрите внимательней на фото порядок контактов, по часовой стрелке 1,4,2,5,3, а вы наверняка считаете 1,2,3,4,5, вот по этому и не совпадает с заводской схемой.
Если не поняли и сейчас, то как доберусь до дома, нарисую другую схему.
Поделиться1510-06-2022 17:32:15
КПТ-36 написал(а):
Нумерация контактов на разъёме. Посмотрите внимательней на фото порядок контактов, по часовой стрелке 1,4,2,5,3, а вы наверняка считаете 1,2,3,4,5, вот по этому и не совпадает с заводской схемой.
Если не поняли и сейчас, то как доберусь до дома, нарисую другую схему.
Извиняюсь ! Именно так я и считал !!! Спасибо Вам большое !!! Сейчас засяду перепаяю ! О результате обязательно напишу !!!
С уважением Борис !!!
Поделиться1610-06-2022 18:13:43
- Модератор
- Зарегистрирован: 12-06-2018
- Приглашений: 0
- Сообщений: 708
- Пол: Мужской
- Провел на форуме:
23 дня 15 часов - Последний визит:
Вчера 10:32:17
Борис, такая экзотическая нумерация контактов связана, вероятно с тем, что изначально разъём был трёхконтактным и применялся в монофонических аудиосистемах. Когда пришла эпоха стерео, добавили два дополнительных контакта, но нумерацию первых трёх изменять не стали, чтобы сохранить совместимость в схемах.
В СССР эти разъёмы называли СГ-3, СШ-3 и СГ-5, СШ-5 (гнездо и штекер соответственно).
Поделиться1710-06-2022 18:51:04
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 14
- Сообщений: 2252
- Пол: Мужской
- Возраст: 53 [1970-10-09]
- Провел на форуме:
2 месяца 6 дней - Последний визит:
Сегодня 04:19:24
Борис написал(а):
Сейчас засяду перепаяю ! О результате обязательно напишу !!!
Борис, провод должен быть экранированный, как я уже писал, экран я паяю на второй (средний) контакт.
PS На усилителе тоже такая нумерация контактов.
Поделиться1815-06-2022 19:33:12
КПТ-36 написал(а):
Борис, провод должен быть экранированный, как я уже писал, экран я паяю на второй (средний) контакт.
PS На усилителе тоже такая нумерация контактов.
Здравствуйте ! Пропаял всё как вы сказали ! Звука нет . Даже нет фона от прикосновения пальцами ! Нет и намёка на звук ! Попробовал с проектора 2,5 -на усилитель 1,5 звук идёт но с искажениями и еле еле. Что-то не то ???
Отредактировано Борис (15-06-2022 19:39:32)
Поделиться1916-06-2022 07:19:33
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 14
- Сообщений: 2252
- Пол: Мужской
- Возраст: 53 [1970-10-09]
- Провел на форуме:
2 месяца 6 дней - Последний визит:
Сегодня 04:19:24
Борис
Как распаивать я не писал, только написал куда я распаиваю экран и скинул распиновку. А усилитель у вас какой, исправен?
Поделиться2017-06-2022 12:53:39
КПТ-36 написал(а):
Борис
Как распаивать я не писал, только написал куда я распаиваю экран и скинул распиновку. А усилитель у вас какой, исправен?
Здравствуйте ! Спасибо за ответ . Кабель пропаял согласно вашим рекомендациям и прозвонил . Вывод - раз у вас всё работает , значит проблема не в кабеле и идти надо методом исключения . Купил -то комплект месяц назад , из проводов был только силовой , остальное пришлось колхозить . Работоспособность проверить при покупке конечно было невозможно . Начал конечно с прочистки и смазки , теперь до звука дело дошло . Хорошо до этого купил по дешевке то-же 5-ку , но более раздолбаную . Попробую на ней звук (может дело в фотодиоде). Надо конечно проверить усилитель (транзисторный из комплекта) ,по табличке не поймёшь (затёрта). С магнитной головки вход понятно что можно проверить с помощью микрофона , а вот как проверить вход с фотодиода , это вопрос ? Может так-же микрофоном ? Что скажете ?
С уважением Борис .
