Настраиваю 16 НП-7. В положении «нет хода», и когда прижимной ролик отведён, движок крутит отлично, почти взлетает. Но с прижимным роликом не удаётся добиться нормальной скорости, а когда включаешь лампу проекции, то совсем грустно, скорость замедляется и плавает.
в чем может быть причина: износился прижимной ролик (есть такое, надо менять), неправильно вывешен двигатель, падает напряжение (на бпк не падает, все норм)?
Видео:
16НП7
16 НП. Ремонт и настройка
Страница: 1
Сообщений 1 страница 8 из 8
Поделиться124-08-2022 18:08:14
Поделиться225-08-2022 03:59:55
- Активный участник
- Откуда: Новосибирск
- Зарегистрирован: 13-09-2020
- Приглашений: 0
- Сообщений: 322
- Пол: Мужской
- Провел на форуме:
4 дня 23 часа - Последний визит:
Сегодня 18:23:36
На мой взгляд, и без нагрузки мотор крутится достаточно вяло. Опять же, подшипники "рычат".
Мотор коллекторный, должен вращаться очень бодро. Такое чувство, что есть проблема с его питанием (щётками, возбуждением и т.п.).
У проектора есть плавный регулятор скорости проекции?
Поделиться325-08-2022 16:43:12
По ходу сам двигатель много на себя берет. Резистор гасящий сильно греется, это видно даж. Я не думаю что он не должен так сильно накалятся до красна. Хотя может из за того что нет обдува норм, но все равно не так сильно же. Но возможно я и ошибаюсь.
Отредактировано Виктор (25-08-2022 16:46:26)
Поделиться425-08-2022 17:59:13
Не успел дописать. Время вышло. Я так понял у этого проектора для питания от сети 220 применяется гасящий резистор. Если он переключен на 110 и автор подаёт на него от трансформатора 110 вольт то почему тогда греется этот резистор, а может я не то увидел блин, тогда кидайте тапки) ) Он же должен быть закорочен. Тогда получается что просто не хватает напряжения. Только половина, около 50 вольт идёт на двигатель и лампу. Неиспрвен сам переключатель тогда. А может ещё проще, проектор переключен на 220 а подаётся 110.
Отредактировано Виктор (25-08-2022 18:11:20)
Поделиться528-08-2022 17:10:01
Georg написал(а):
На мой взгляд, и без нагрузки мотор крутится достаточно вяло. Опять же, подшипники "рычат".
Мотор коллекторный, должен вращаться очень бодро. Такое чувство, что есть проблема с его питанием (щётками, возбуждением и т.п.).
У проектора есть плавный регулятор скорости проекции?
Да , плавный ход регулируется, это на полностью выкрутил.
Похоже что от 110 не тянет.
По ошибке включил в 220 - бежит .
Со вторым таким же проектором такая же история. Не пойму почему от 110 так вяло работает
Вот видео от 220: 16 НП-7 от 220
Поделиться628-08-2022 23:45:08
Получается так:
Первый, что на фото и видео, от 110 вольт работает вполовину хода и накала лампы, но от 220 все работает с нормальным накалом и скоростью
Второй экземпляр, такая же модель, на 110 работает вполне нормально, на 220 летит, искры сверкают в движке, мотор не вывесил ещё Второй НП на 220
Поделиться731-08-2022 21:00:00
С переключением на 110 и 220 разобрался, теперь не боюсь включать его в 220)

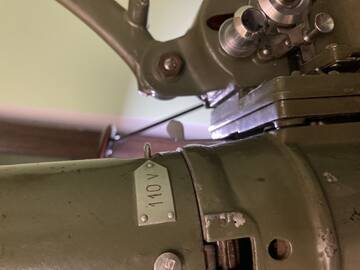

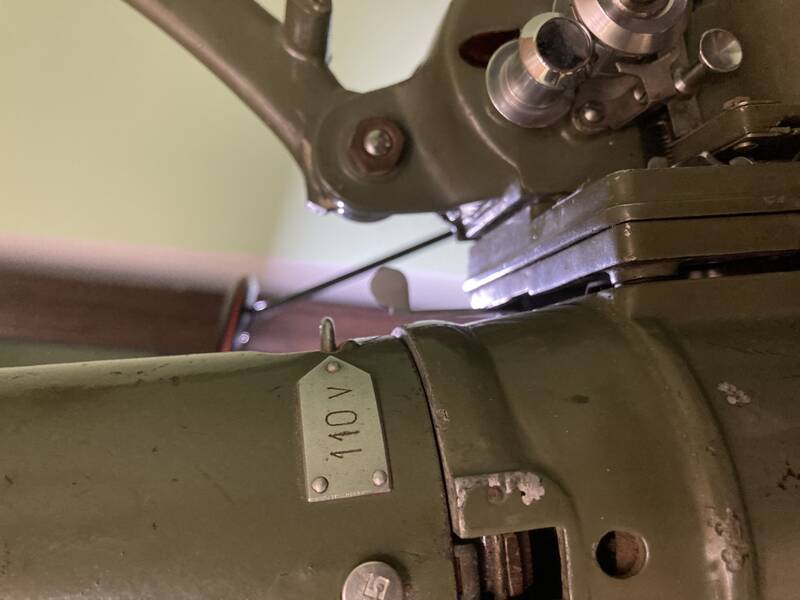

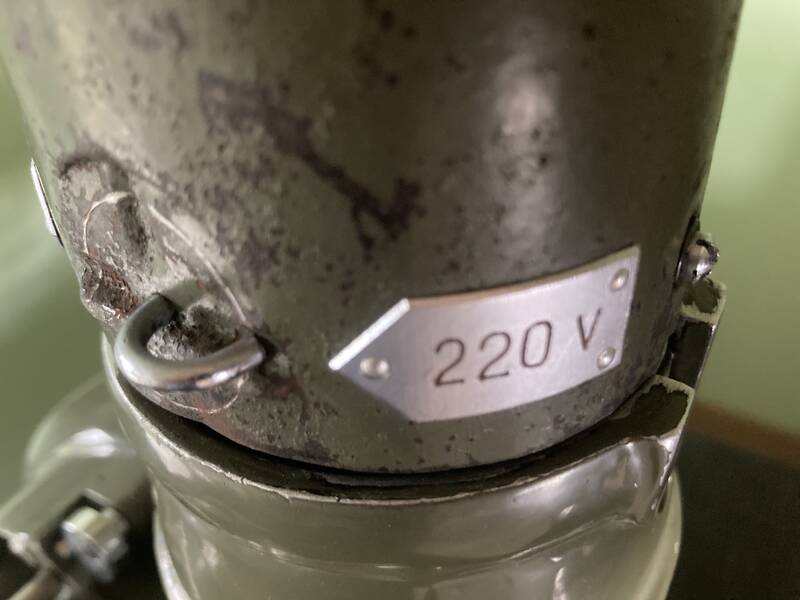

Вот переключатель, эта проволочка:
При этом переворачивать «рассекатель» не нужно.
Вот полное видео:
16 НП-7

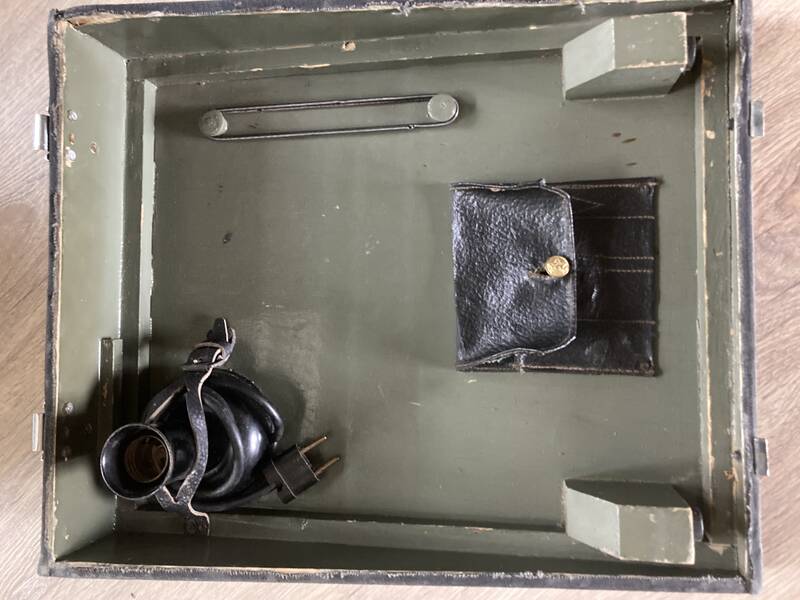

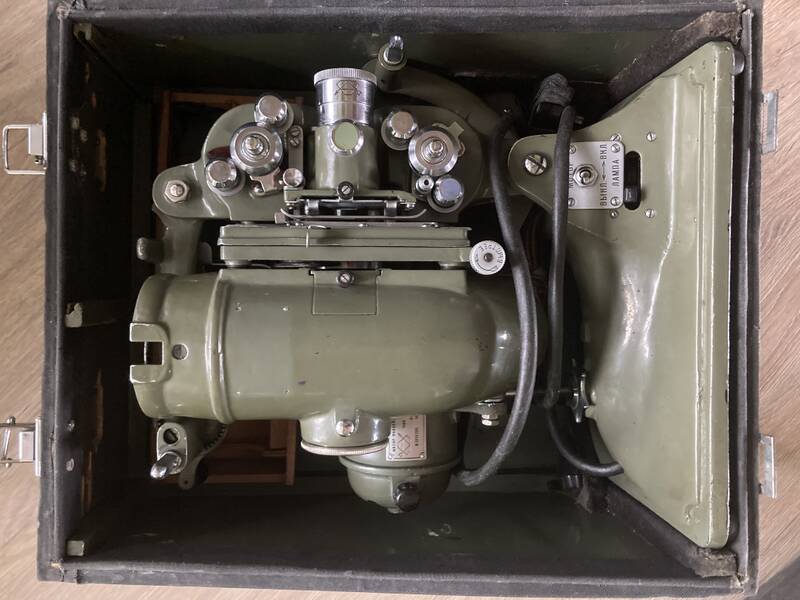

И немного фото этого красивого проектора и родного ящика:
Поделиться801-09-2022 08:05:29
С переключением на 110 и 220 разобрался, теперь не боюсь включать его в 220)
Вот переключатель, эта проволочка:
При этом переворачивать «рассекатель» не нужно.
Вот полное видео:
16 НП-7
И немного фото этого красивого проектора и родного ящика:
