Всем привет!

За последние несколько месяцев читая сообщения на форуме, "засели" в голову несколько тезисов:

1. Перегревается лампа и элементы осветителя проектора "Украина-7";
2. Намотка плёнки на принимающую бобину узкоплёночного проектора более стабильна при её вращении против часовой стрелки.

Появилось время, решил заняться реализацией. Кинопроектор "Украина-7" у меня как раз имеется.

1. Отдельный электрический вентилятор рассматривать не стал, его всегда можно поставить. Решил устанавливать на штатное место, нарисовал новую крыльчатку вентилятора, получилась шестилопастной. Изготовил из PET-пластика, методом 3Д-печати. При испытании старой и новой крыльчаток отдельно от проектора, на шуруповёрте, самодельная однозначно более производительная и лёгкая. При работе в проекторе оценить сложнее, путь воздуха к лампе не самый прямой. Крыльчатка размещена не очень удачно - совпадает по диаметру с мотором (дует прямо в него), кронштейн наматывателя имеет небольшое количество сквозных отверстий для входа окружающего воздуха. Вообще, осевой вентилятор не очень удачно здесь применён, лучше бы был центробежный. Как будет время, проверю на полнометражных фильмах.

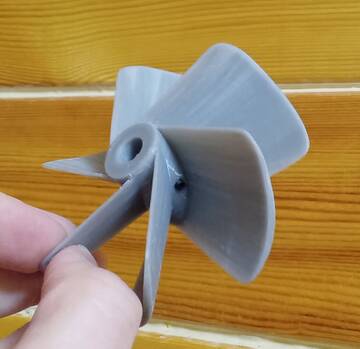

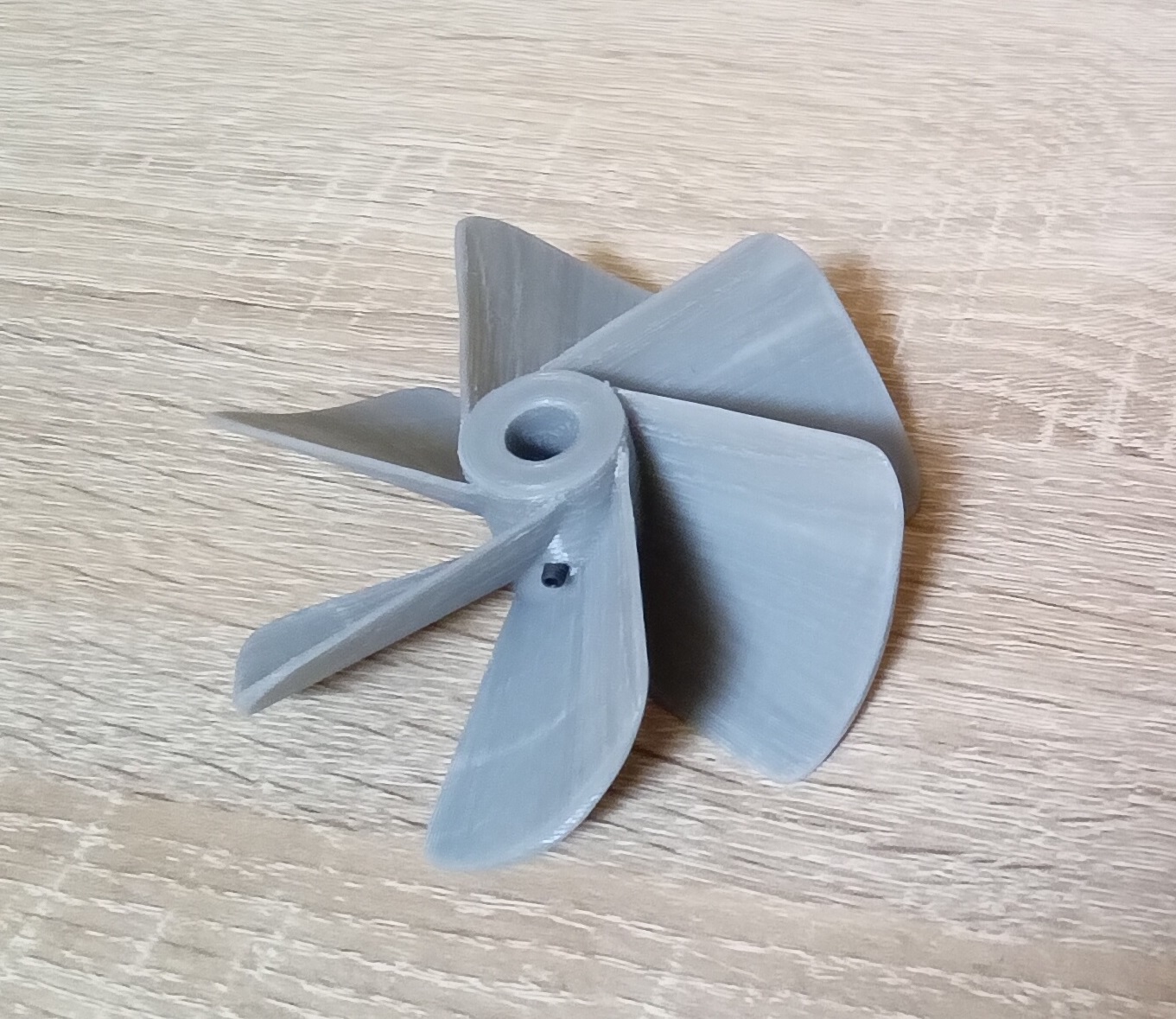

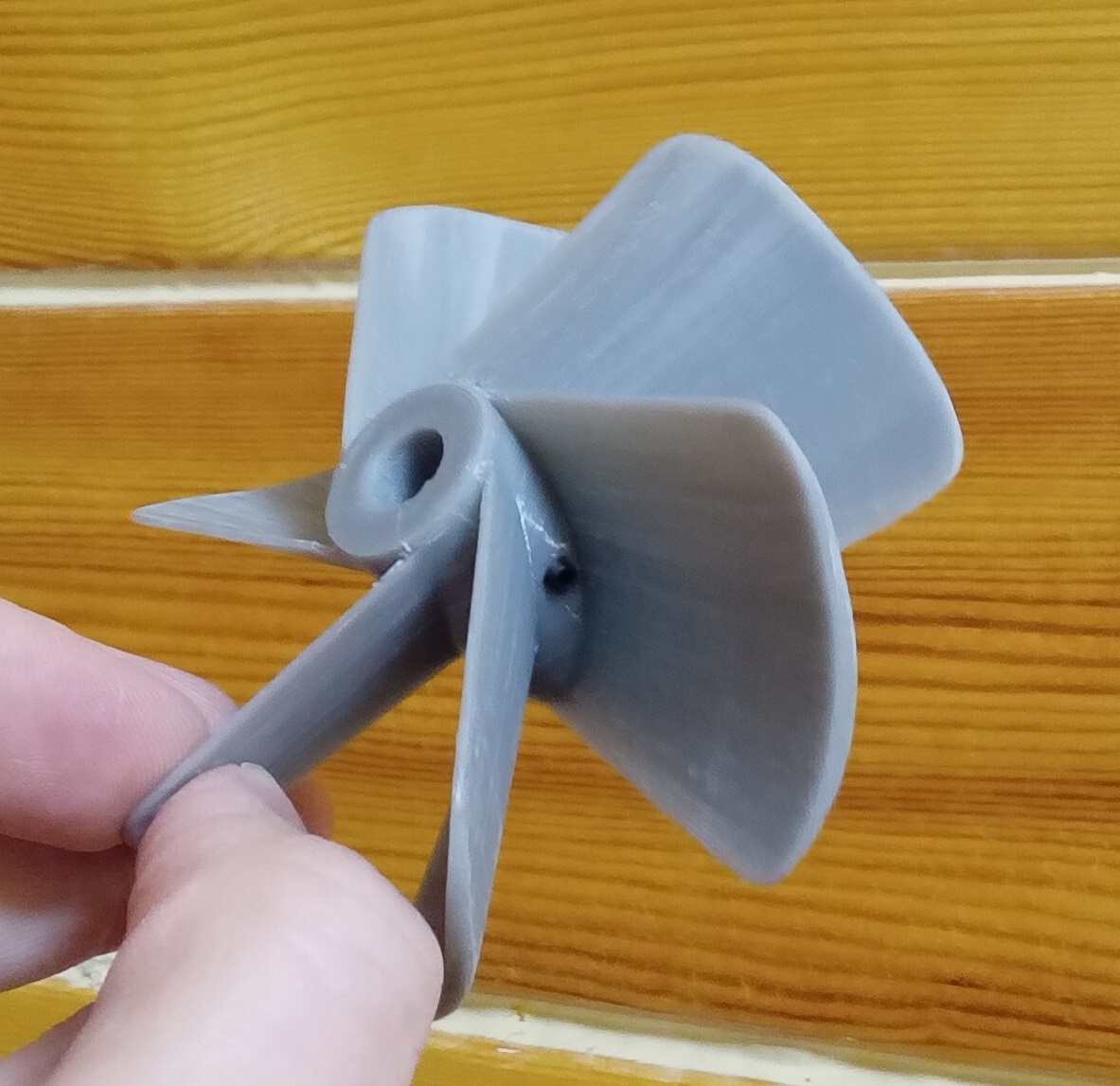

Крыльчатка готова к установке:

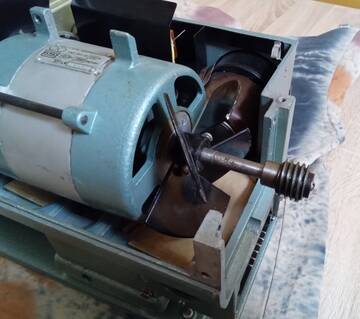

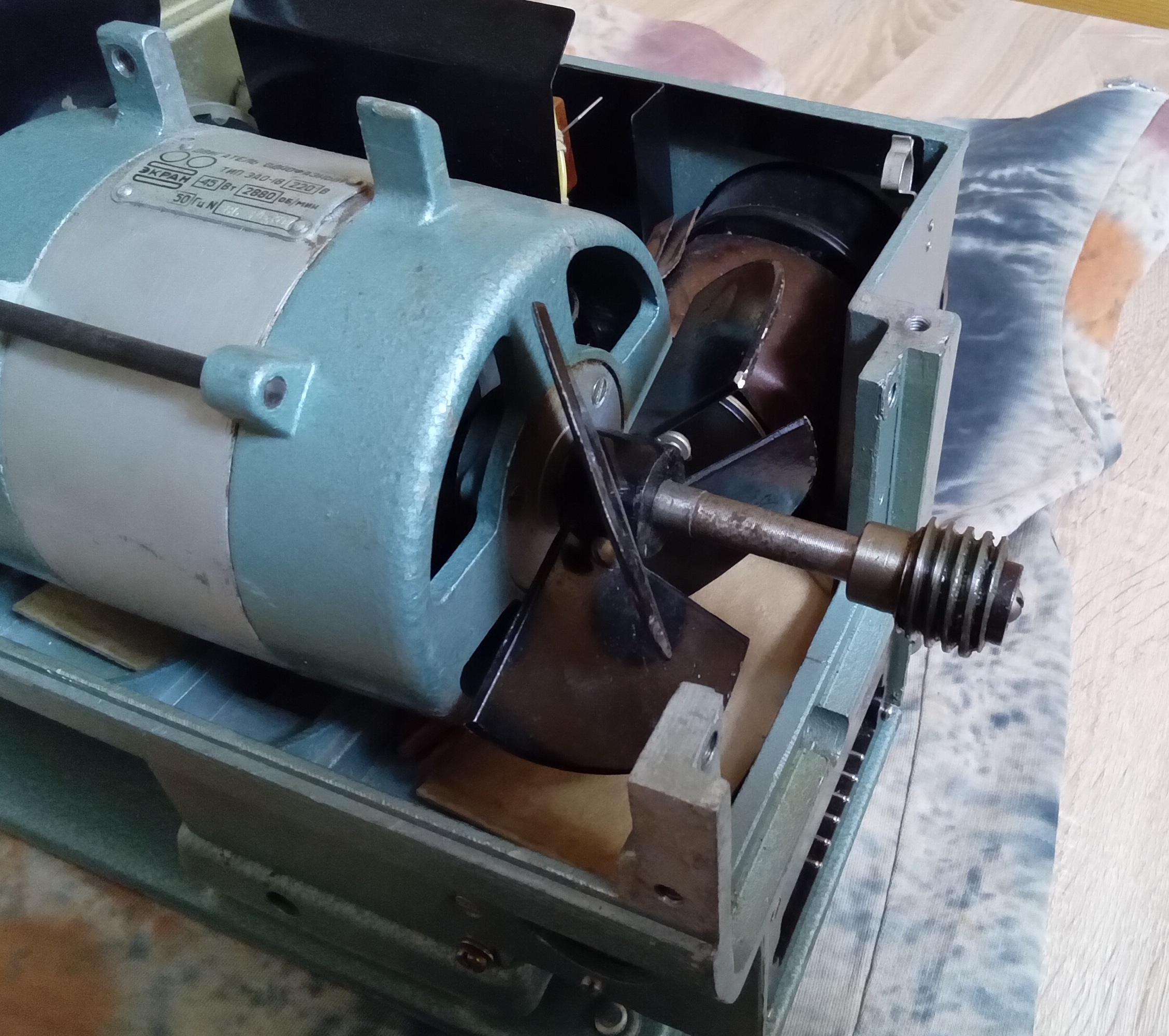

Штатный вентилятор перед демонтажём:

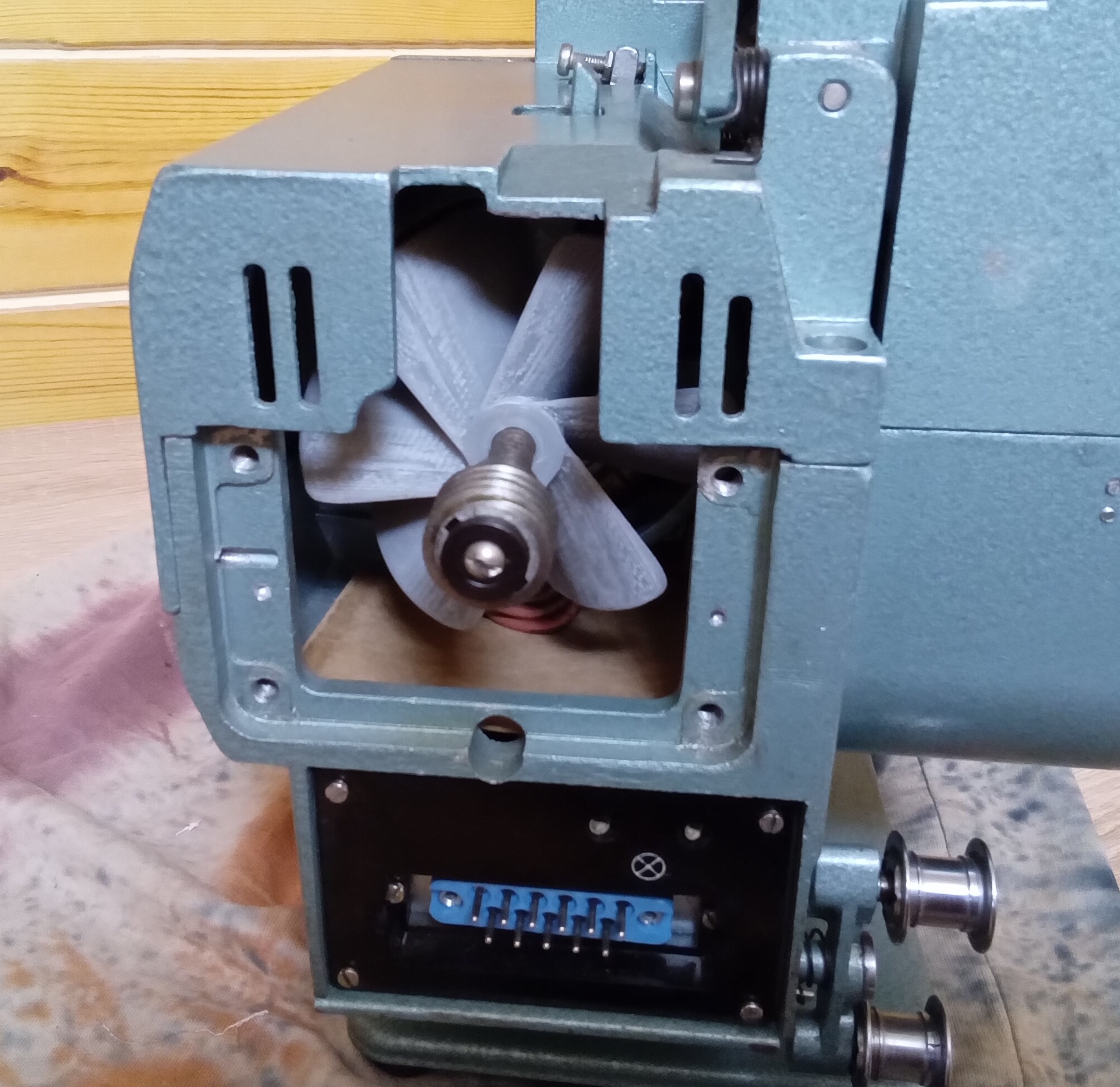

Новый вентилятор в корпусе проектора:

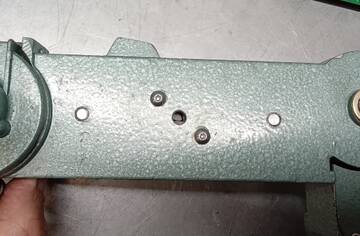

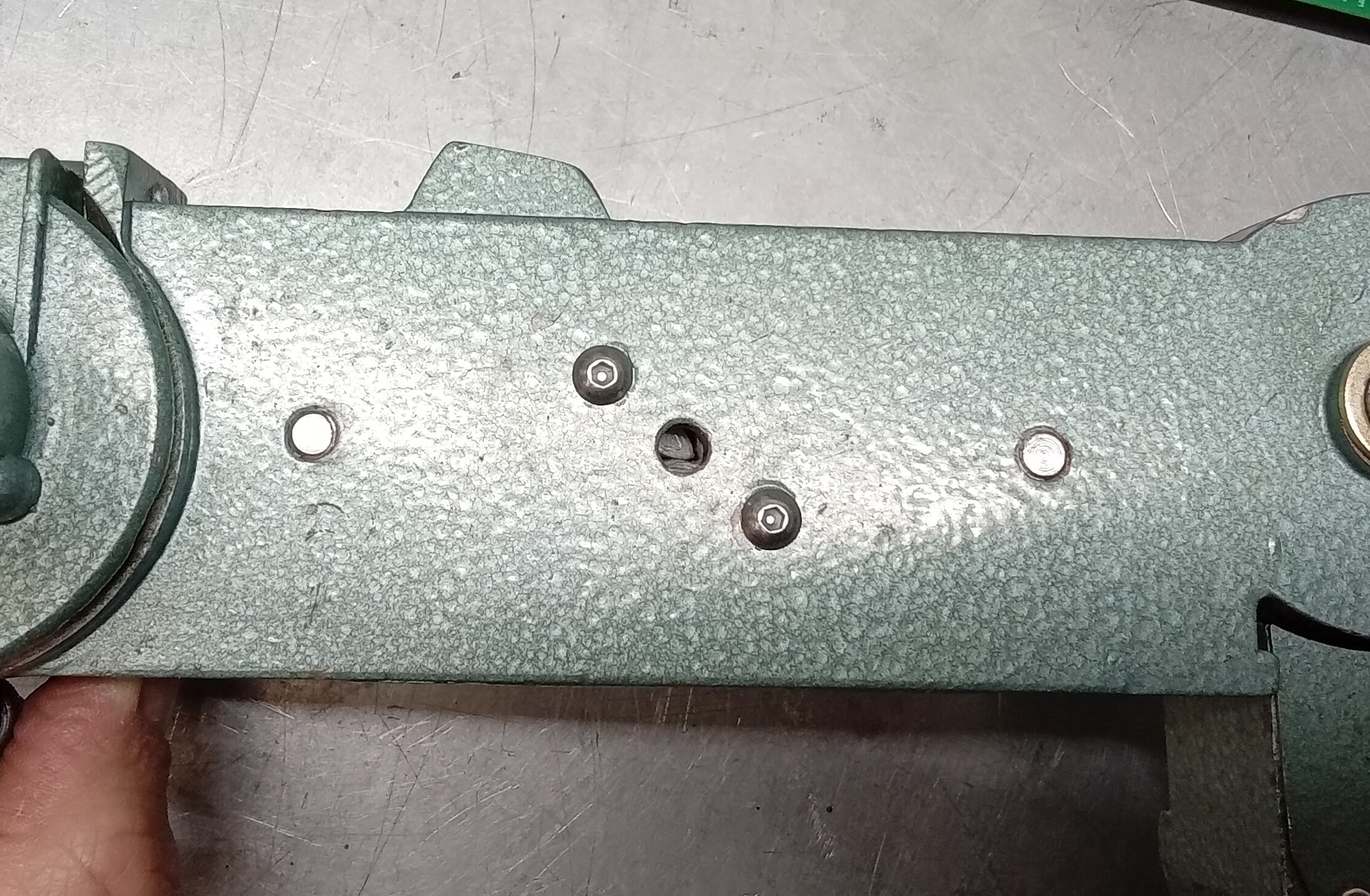

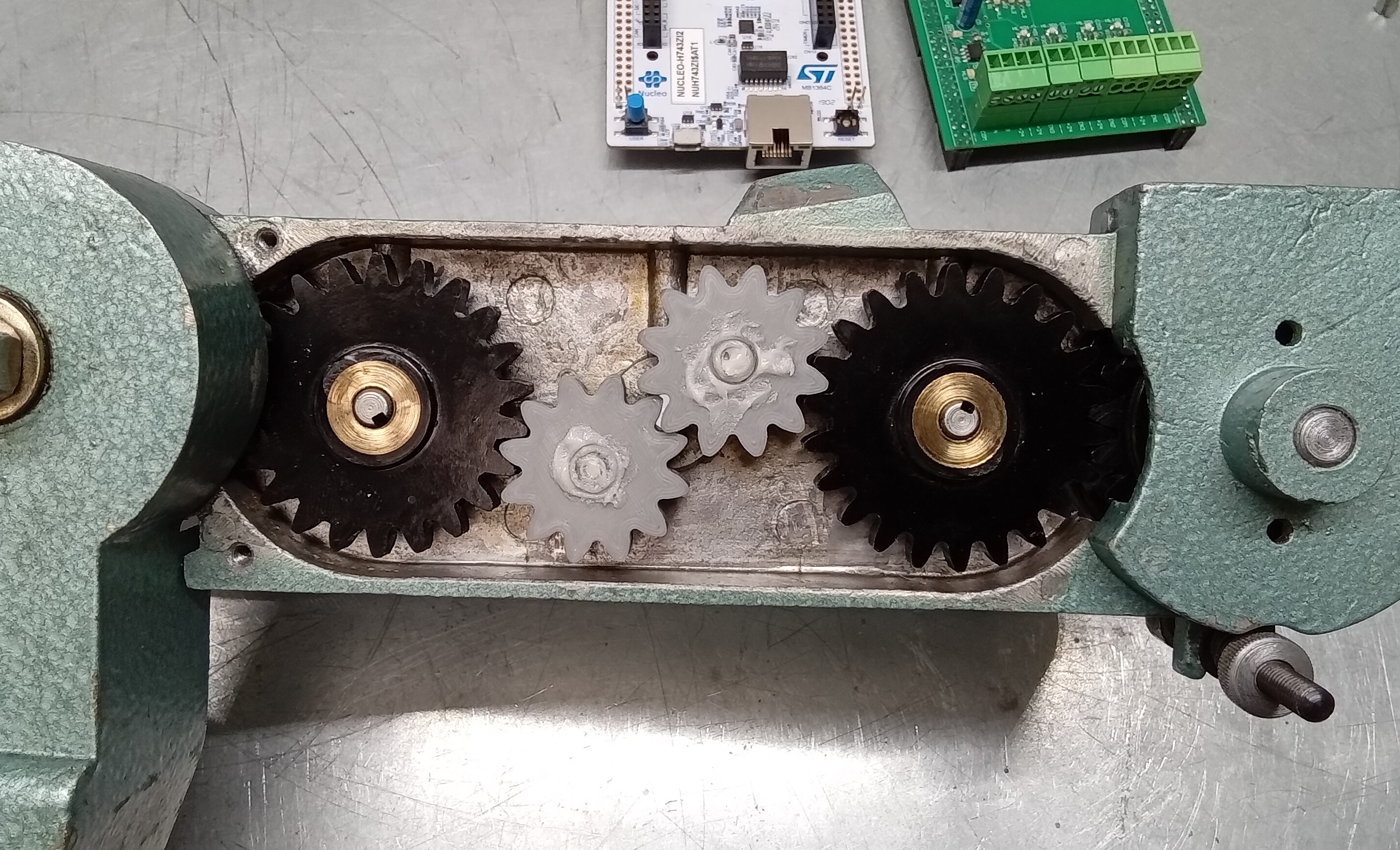

2. Штатная конструкция привода наматывателя выполнена достаточно сурово и жёстко - карболитовые шестерни с бронзовыми втулками. Чтобы изменить направление вращения приёмной бобины, нужно убрать или добавить одну шестерню. Убрать невозможно, т.к. нужно как-то передать вращение (например, пассиком или зубчатым ремнём). Проще всего оказалось добавить ещё одну шестерню. Что и было сделано - снова модель, 3Д-печать из PET-пластика. Для установки новых шестерён пришлось выпрессовать ось штатной шестерни, и выполнить по месту новые отверстия, где были закручены гайками винты М4 подходящей длины. С бронзовыми втулками заморачиваться не стал - узел не очень нагруженный. Я надел на винты куски фторопластовой трубки 6*4, смазал фторопластовой смазкой. Материал шестерён тоже достаточно скользкий, что вместе с остальными мерами дало хороший результат. Всё закрылось штатной крышкой. Прогнал на удачу один рулон фильма - результат отличный. Единственное, что хочется доработать - это сдвоенный подпружиненный ролик, его нужно немного повернуть, т.к. изменился угол подъёма набегающей ветви плёнки, а для этого надо делать новое резьбовое отверстие. В общем, ещё проверю на максимально полных бобинах, потому что чем больше диаметр, тем хуже этот ролик работает. Ну и если очень захочется (не понравится работа этого варианта), то всегда можно вернуть штатную шестерню на место.
