Водопроводные трубы, кусок переходника (или удлинителя) трещёточной отвертки, винты, гайки, два кардана и кусок от карманного фонарика.
Современный карданный привод наматывателя кинопроектора КН15
Страница: 1
Сообщений 1 страница 17 из 17
Поделиться124-02-2024 01:43:30
Поделиться224-02-2024 11:16:02
- Активный участник
- Откуда: Истра
- Зарегистрирован: 27-02-2021
- Приглашений: 1
- Сообщений: 141
- Пол: Мужской
- Возраст: 35 [1988-08-20]
- Провел на форуме:
1 день 10 часов - Последний визит:
28-04-2024 20:58:16
RadiohateRR написал(а):
Водопроводные трубы, кусок переходника (или удлинителя) трещёточной отвертки, винты, гайки, два кардана и кусок от карманного фонарика.
Жуть
Поделиться324-02-2024 16:39:39
А по мне так вцелом хорошо вышло. Правда непонятно почему так сильно "бьет" та часть, что к кинопроектору идет? И еще, почему два кардана то? подвижности одного не хватило?
Поделиться425-02-2024 12:02:48
stas160575 написал(а):
И еще, почему два кардана то?
Возможно я очень сильно ошибаюсь, на мне показалось весной 22го года когда я делал этот карданный привод, что расстояние между деталями меняется при вращении. Как-будто-бы сначала одно расстояние, а если провернуть скажем на пол оборота, то оно становится больше, провернуть ещё - на пол оборота - становится как было, меньше. С двумя карданами вроде этого почти нет. Почти, да не совсем.
Моей конструкции не хватает детальки переменной длинны. Хорошо-бы мне добавить вот такую детальку как на видео Константина которая умеет менять свою длину.
Такая-же деталька присутствует у оригинального древнего наматывателя. Вообщем помоему привод должен быть переменной длинны.
stas160575 написал(а):
Правда непонятно почему так сильно "бьет" та часть, что к кинопроектору идет?
Возможно поэтому и бьёт, что длинна привода должна меняться каждые пол оборота. Но на самом деле проектора эта часть не касается.
Ещё одна причина использовать два кардана, а не один. Если кардан один - то скорость ведомого вала получается переменная (непостоянная). А если их два, то они взаимно компенсируют этот недостаток.
Отредактировано RadiohateRR (25-02-2024 12:08:18)
Поделиться526-02-2024 15:48:25
Ну насчет равномерности скорости - там вроде по идее, если все првильно собрано, то излома почти никакого нету и штатный гибкий вал шел практически по прямой. А даже если и был чуть изогнут, то колебания скорости на кардане все равно примет на сеюя фрикцион. Ну не в разы же там скорость на валу меняется - на проценты.
И с переменной длинной тоже непонятно. Почему там должна быть переменная длинна, если расстояние между валами - константа? В штатном приводе понятно для чего - чтобы удобнее было его снимать и ставить при уже установленной кассете наматывателя.
Поделиться628-02-2024 05:28:01
Есть идеи что это за срач?
Поделиться728-02-2024 14:58:59
- Активный участник
- Откуда: Новосибирск
- Зарегистрирован: 13-09-2020
- Приглашений: 0
- Сообщений: 322
- Пол: Мужской
- Провел на форуме:
4 дня 23 часа - Последний визит:
Сегодня 03:54:39
Шарниры прирабатываются... )
Инструментальные карданы не предназначены для такого режима работы, они под очень малые обороты и большой момент, там применяются (должны применяться) пальцы с термообработкой.
Попробуйте смазать жидким маслом, чтобы только не очень обильно, иначе, вместо ржавой крошки будут брызги грязного масла. Масляная плёнка будет держать в себе продукты износа. Периодически нужно промывать шарниры.
Вообще, посмотрите, может в этой связке деталей ещё что-то изнашивающееся есть, это должно быть видно невооружённым взглядом.
Конечно, трос был бы поудачнее, он тоже есть инструментальный.
Поделиться828-02-2024 18:40:49
- Активный участник
- Откуда: Омск
- Зарегистрирован: 13-09-2018
- Приглашений: 0
- Сообщений: 265
- Пол: Мужской
- Возраст: 41 [1983-03-25]
- Провел на форуме:
7 дней 2 часа - Последний визит:
Вчера 15:50:08
что то проектор с белыми надписями ооочень знаком, простите за офтоп
Поделиться928-02-2024 20:06:20
Может приладить какой подходящий по диаметру и длине гидрошланг высокого давления. Прочности я думаю хватит. И концы почти готовы. Так мысль, смешная 😀
Отредактировано Виктор (28-02-2024 20:07:03)
Поделиться1029-02-2024 04:05:24
- Активный участник
- Откуда: Новосибирск
- Зарегистрирован: 13-09-2020
- Приглашений: 0
- Сообщений: 322
- Пол: Мужской
- Провел на форуме:
4 дня 23 часа - Последний визит:
Сегодня 03:54:39
Виктор, кстати тормозной шланг - как вариант. Отпилить ножовкой и сделать ему концевые штуцеры из металла.
Поделиться1129-02-2024 04:29:38
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 13
- Сообщений: 2245
- Пол: Мужской
- Возраст: 53 [1970-10-09]
- Провел на форуме:
2 месяца 5 дней - Последний визит:
Сегодня 06:38:09
Мне тоже понравилась идея со шлангом.
Поделиться1205-03-2024 14:07:45
- Активный участник
- Откуда: Челябинск
- Зарегистрирован: 10-09-2017
- Приглашений: 1
- Сообщений: 442
- Пол: Мужской
- Провел на форуме:
11 дней 16 часов - Последний визит:
30-04-2024 05:06:39
Привет.

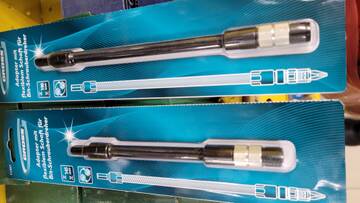

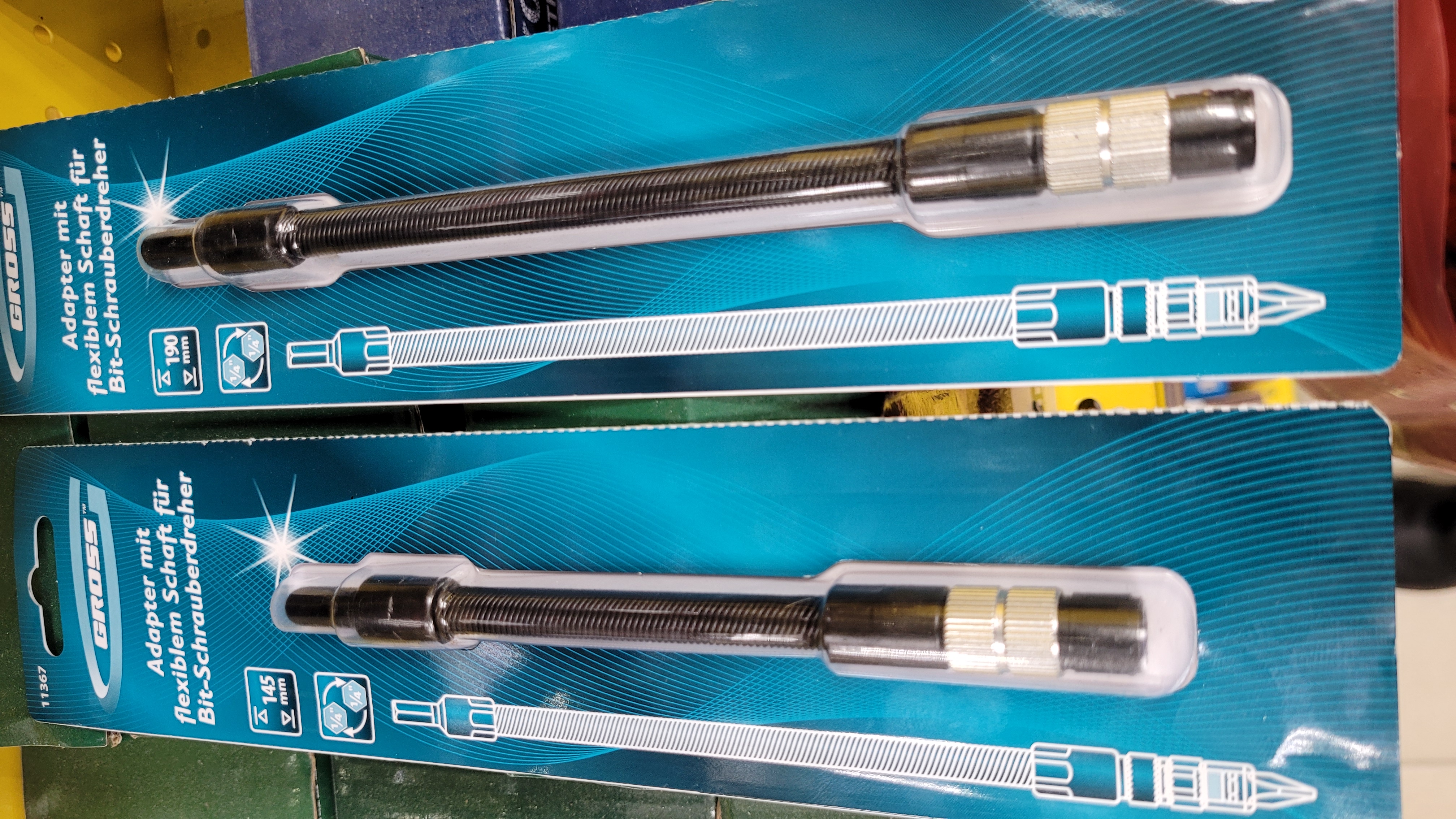

Сегодня в Строй Дворе случайно увидел вот такие - Гибкий вал угловая насадка для шуруповерта удлинитель для бит.Размеры разные бывают.
Может тоже сгодятся.
Поделиться1305-03-2024 20:08:51
Georg написал(а):
Шарниры прирабатываются... )
По идее они давно уже должны притёрлись. В феврале-марте 2022 создал и с тех пор использую данную конструкцию. Протирал, крошки снова накапливаются.
МАКС35 написал(а):
что то проектор с белыми надписями ооочень знаком, простите за офтоп
Естественно, потому что я купил его у очень хорошего человека, у вас Константин. Спасибо вам! Если не считать фильмокопий, а оценивать только электро-механические девайсы (технику вообщем) этот КН15 моя лучшая покупка на Авито. Я ребёнок, а КН15 моя любимая игрушка, он делает меня счастливее.
dan74 написал(а):
Гибкий вал
У меня есть такой. Но он не подходит по длине, слишком длинный. Если использовать такой вал, то нужно три штуки чтоб их вот таким способом соеденить.
Поделиться1405-03-2024 22:24:18
dan74 написал(а):
Привет.
Сегодня в Строй Дворе случайно увидел вот такие - Гибкий вал угловая насадка для шуруповерта удлинитель для бит.Размеры разные бывают.
Может тоже сгодятся.
Такой годится на КН20П, например. Я использовал, отлично работает.
Поделиться1505-03-2024 22:48:20
Андрей Уфимцев написал(а):
Такой годится на КН20П, например. Я использовал, отлично работает.
Фото в студию, пожалуйста. Мне любопытно как вы решили проблему несоответствия длинны гибкого вала. Сколько ни искал гибкие валы в интернете, они все длиннее чем надо. Как вариант ещё кронштейн наматывателя прикрепить к корпусу проектора через шайбы, чтоб увеличить расстояние, чтоб вал подходил по длине. Есть ещё вот такие валы
но они вроде-бы не предназначены для больших нагрузок.
Отредактировано RadiohateRR (05-03-2024 22:50:07)
Поделиться1606-03-2024 15:52:22
- Активный участник
- Откуда: Новосибирск
- Зарегистрирован: 13-09-2020
- Приглашений: 0
- Сообщений: 322
- Пол: Мужской
- Провел на форуме:
4 дня 23 часа - Последний визит:
Сегодня 03:54:39
RadiohateRR написал(а):
Есть ещё вот такие валы, но они вроде-бы не предназначены для больших нагрузок.
Данная конструкция очень напоминает наборные гибкие трубки для подачи СОЖ на металлообрабатывающих станках, только туда, видимо, засунули кусок плохо выглядящего металлического троса.
Купите самый дешёвый, новый тормозной шланг от отечественных легковых автомобилей. У него будет почти идеальная геометрия и хорошая жёсткость на кручение, за счёт металлической армировки.
Вы легко сможете подогнать его по длине, нужно только сделать концевые муфты для установки в проектор. Он прекрасно заменит все эти карданные конструкции из инструментальных удлинителей.
Наверное, можно будет его вставить даже в эти же куски водопроводных труб. А имеющиеся трубы я рекомендую немного укоротить, чтобы рабочий участок шланга был не 10 см, а побольше...
Поделиться1706-03-2024 22:31:17
RadiohateRR написал(а):
Фото в студию, пожалуйста. Мне любопытно как вы решили проблему несоответствия длинны гибкого вала. Сколько ни искал гибкие валы в интернете, они все длиннее чем надо.
У меня был вариант вала без силуминовых муфт на концах, поэтому пришлось не укорачивать, а наращивать длину сваркой. К сожалению я сейчас не дома, не могу фото сделать.
Ещё лучший вариант - трос для прочистки дымоходов. Просто от него кусок отрезать. Но я сам не пробовал, кто-то из киномехаников говорил
Страница: 1
