Ещё давно писал статью о питании читающей лампы. Но так и забросил. Сейчас, как бы появился повод чуть её довести до ума. Выкладываю. В ней я всё попытался разжевать. Ногами прошу сильно не бить. Итак:

=== ЕЩЁ РАЗ О ПИТАНИИ ЧИТАЮЩЕЙ ЛАМПЫ К4-3 ===

   Как известно, качество воспроизведения оптической фонограммы кинофильма напрямую зависти от хорошего и стабильного питания читающей лампы (ЧЛ).

   В данной статье позволю себе предложить один из способов питания ЧЛ. В предлагаемой конструкции звуковая лампа питается постоянным ТОКОМ, что исключает броски тока при включении лампы. Используемый преобразователь имеет высокую рабочую частоту порядка 75 кГц. А за счёт инерционности нити накала, исключаются даже те мизерные пульсации (<<1%), которые присутствуют в цепи питания лампы.

Конструкция собирается из готовых деталей (почти конструктор). Надеюсь, её сможет повторить практически каждый любитель плёночной кинотехники.

Преимущества:
- стабильный режим работы лампы;
- практически полное отсутствие пульсаций;
- существенное увеличение срока службы лампы;
- схема готова для перехода на светодиодный источник.

Недостатки:
- Импульсный преобразователь может наводить электромагнитные помехи на звуковые цепи проектора (решается компоновкой);
- нужно что-то докупать;
- нужно поработать руками (головой я уже за Вас поработал);
- нарушается "аутентичность" конструкции (для тех, кому это важно).

Для реализации данного способа вам потребуется:

- низковольтный преобразователь (НП) постоянного напряжения (DC/DC), имеющий режим стабилизации тока (CC);
- сетевой блок питания (СБП) постоянного напряжения;
- монтажный провод, изоляционный материал;
- вольтметр (тестер) позволяющий измерять постоянное напряжение в диапазоне от 0 до 10..20 В и с точностью, хотя бы 0,1В;
- паяльник монтажный инструмент и прочее;
- не совсем кривые руки.

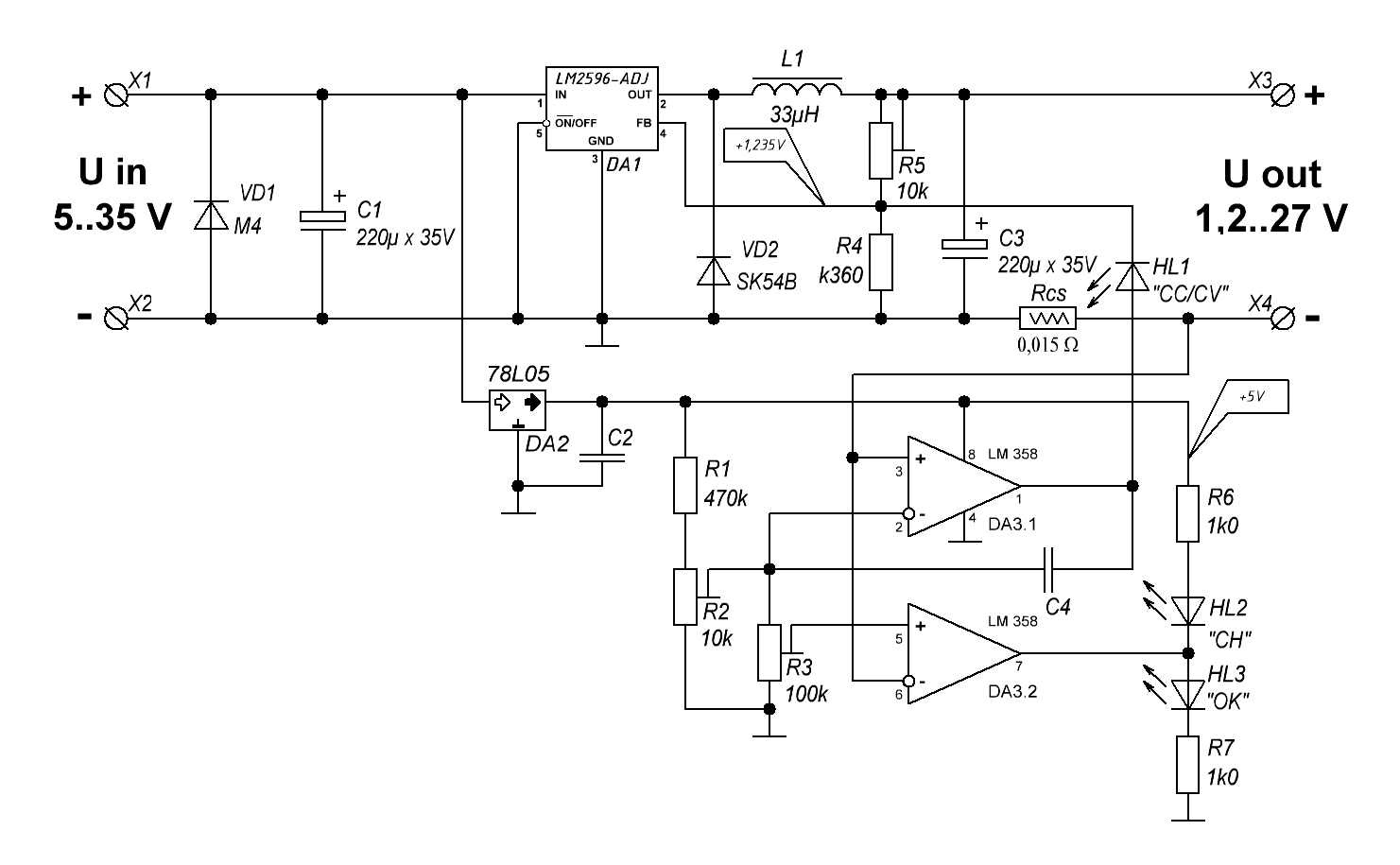

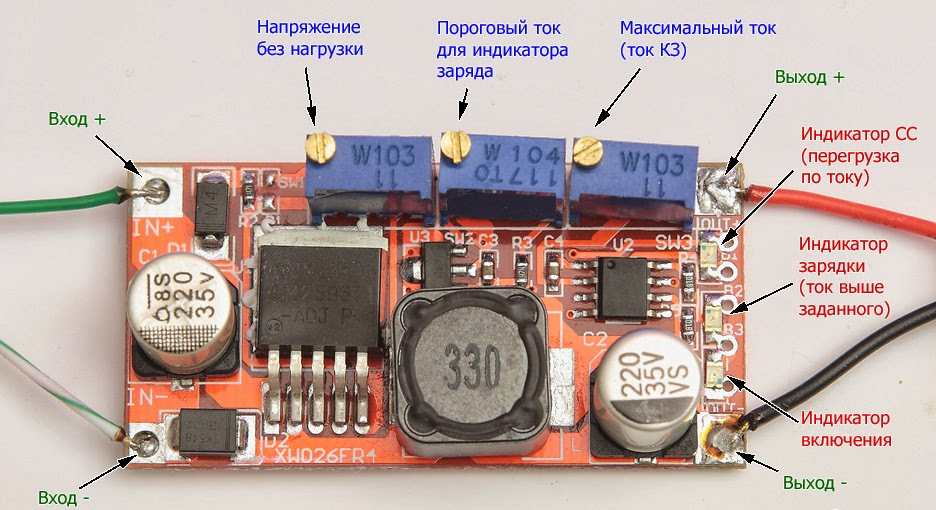

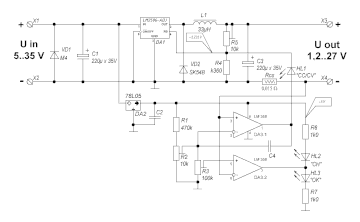

   Основу конструкции - НП можно использовать, например, собранный на основе м/с LM2596 или XL4015. В своей конструкции автор использовал вот такой преобразователь (рис.1) и его примерная схема (рис.2):



Приобрести его можно, например, здесь:
http://aliexpress.ru/item/4000002683823.html
Или в любом другом месте. Поиск по ключевому слову LM2596. Цена вопроса на сегодняшний день порядка 75 руб с бесплатной доставкой.

   Для подключения к сети необходим СБП в выходным напряжением не менее 6В и мощностью не менее 5Вт. (Мощность ЧЛ * 1.5) Рекомендуемое напряжение СБП 9..15 В (не выше). Установив такой СБП в проектор, можно произвести дальнейшую модификацию, установив, например, автоматическое пусковое реле двигателя, симисторные ключи бесконтактного управления проекционной лампой и лампой зала, модуль микропроцессорного управления, и т.д. Разумеется, в этом случае следует установить СБП большей мощности. Приобрести такой не составляет труда, в связи с обилием предложений. Если Вы планируете запитаться от цепи питания двигателя 110В, обратите внимание на паспортный диапазон входного напряжения. Как правило, все современные СБП выпускаются "всепогодные" (расчитаны на сеть 110..240 В).

    К выходу СБП подсоединяем входные цепи НП, СОБЛЮДАЯ ПОЛЯРНОСТЬ! К выходу НП, подсоединяем цепи питания ЧЛ (полярность тут не важна).
ВНИМАНИЕ: для тех, кто в танке - "минусовые" цепи НП ОБЪЕДИНЯТЬ НЕЛЬЗЯ! (см. рис.2)

Теперь самое интересное, "изюминка" проекта - настройка:

1. (!) Извлекаем читающую лампу из патрона (иначе спалите дефицитную лампу).
2. Подключаем вольтметр к выходу НП.
3. Включаем СБП в сеть. Должен загореться нижний светодиод "OK" на НП (см. рис.1)
4. Контролируя показания вольтметра, устанавливаем напряжение холостого хода, равное номинальному напряжению питания ЧЛ (4В). Установка производится  с помощью самого левого по рис.1 подстроечного резистора (R5 на рис.2). Поскольку на выходе НП имеются электролитический конденсатор относительно  большой ёмкости, следует учитывать, что уменьшение напряжения на выходе  происходит с некоторой задержкой относительно того, как Вы осуществляете  регулировку.
5. Отключаем питание. Вольтметр не отключаем.
6. Устанавливаем ЧЛ на место.
7. Включаем питание. ЧЛ должна загореться ровным светом.
8. Ключевой момент: Вращая правый по рис.1 (R2 на рис.2) подстроечный резистор, вводим НП в режим стабилизации тока (CC). Контролируя показания вольтметра, устанавливаем на ЧЛ напряжение 3,5..3,7 Вольта.
9. Изолируем провода и всё прочее. Плату НП можно засунуть в термокембрик, подходящего диаметра или обмотать изолентой.

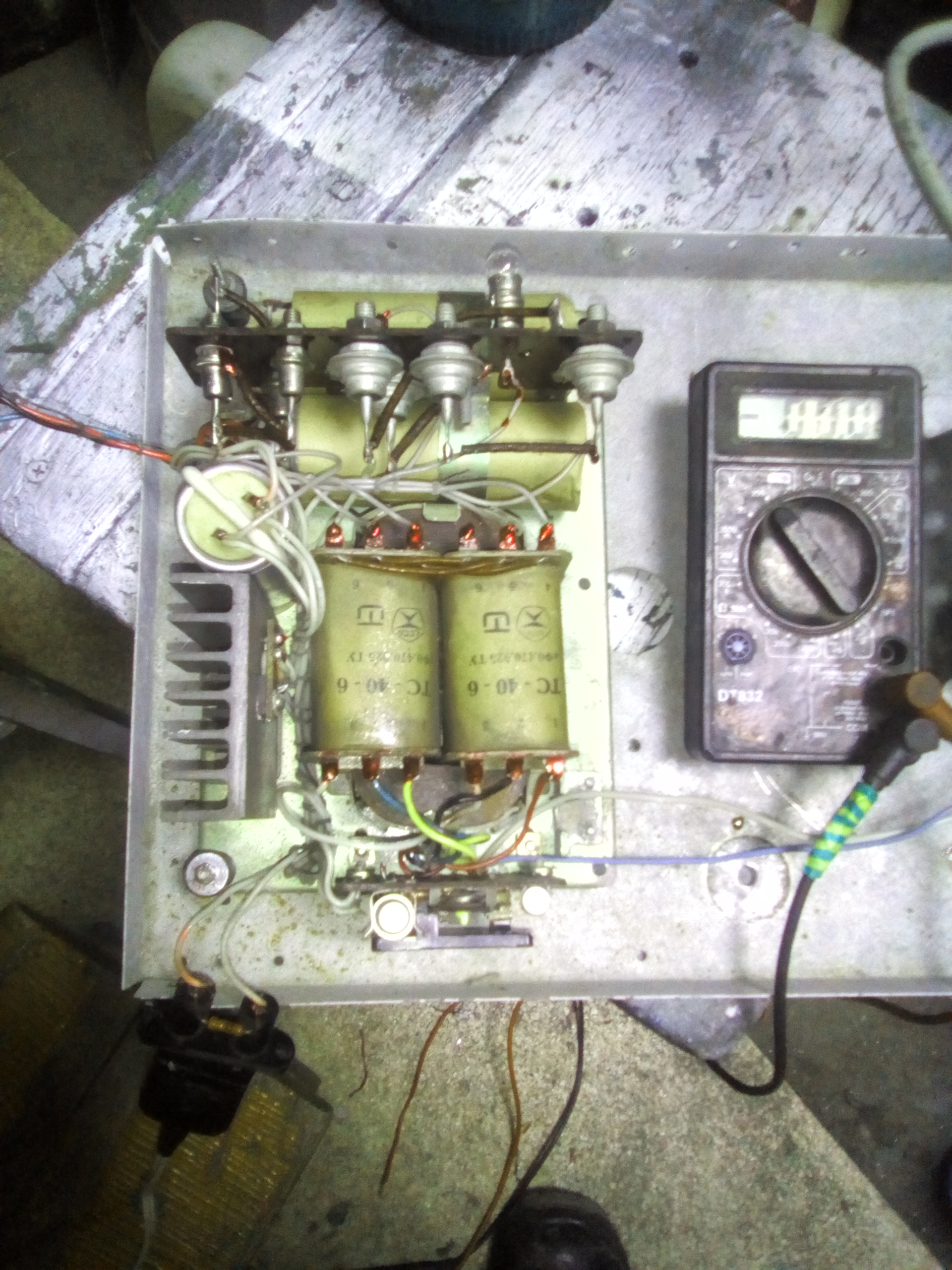

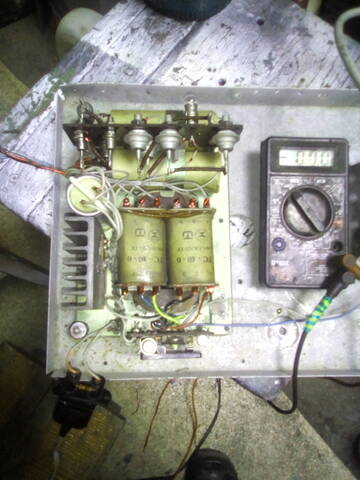

10.Размещаем всё внутри проектора (здесь уж каждый делает по своему, поэтому готовых решений не даю).

При размещении компонентов в проекторе следует учесть 2 момента:
- Следует минимизировать длину проводов, соединяющих НП с ЧЛ, располагая их как можно ближе друг к другу.
- Импульсный преобразователь может давать субгармонические наводки на звуковые цепи проектора. Поэтому, возможно придётся принять меры для дополнительному экранированию цепей и подбору оптимального взаимного их расположения. (У автора таких проблем не возникло.)

Если ЧЛ в Вашем проекторе имеет другие параметры, значения напряжений должны быть скорректированы соответствующим образом.

Послесловие:

Данное решение на сегодняшний день применено в 2 проекторах "Украина" (4-II и 5). Все довольны.
В своей статье автор попытался изложить решение так, чтобы конструкцию мог повторить каждый. Тем более, она совсем не сложная.
Критика, замечания приветствуются.

Спасибо за внимание.
Всегда искренне Ваш Александр Владимирович.

===========================================================================
