В продолжение темы бобышек для намотки рулонов плёнки 35 мм приведу небольшую статистику.

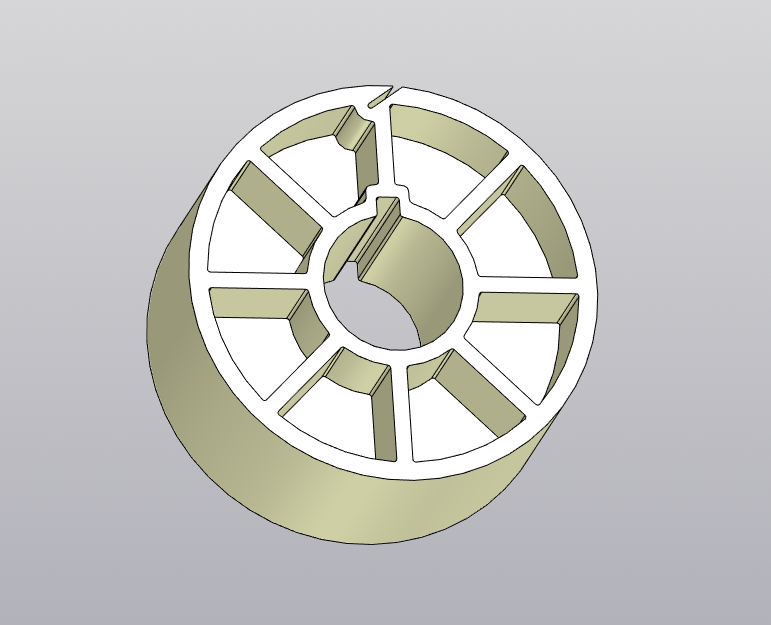

Нарисовал модель оригинальной бобышки FujiFilm, ф 76 мм. Отступления очень незначительные, и в основном кое-где касаются радиусов скруглений и фасок, точность измерения +/- 0,2 мм.

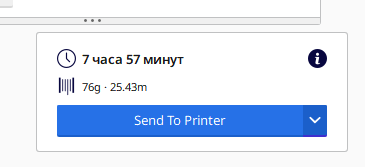

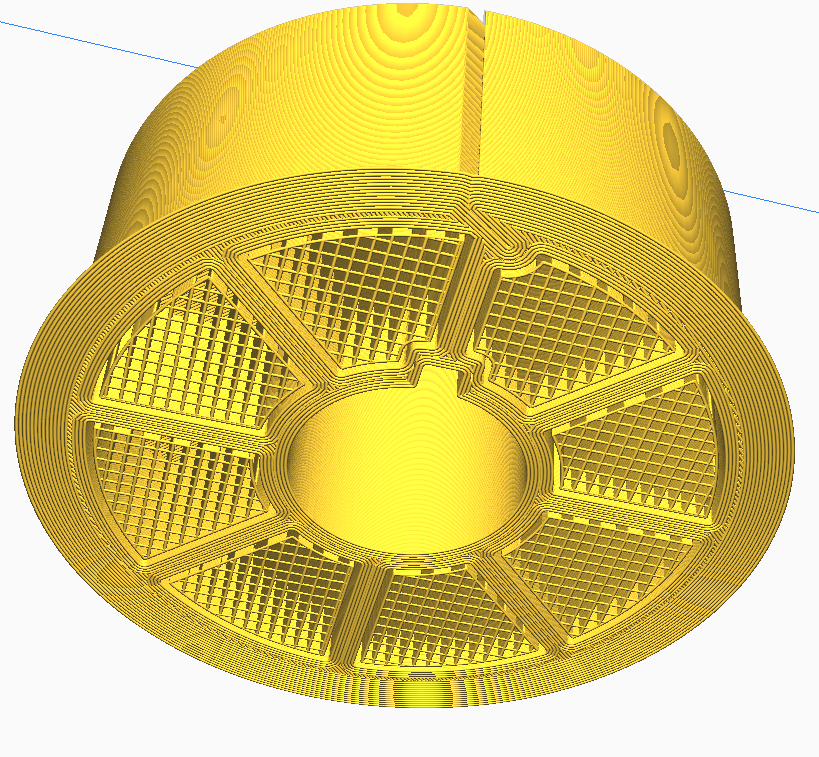

По оценке ПО для 3Д-печати, вес потраченного пластика составит почти 80 гр, время печати 1 шт - около 8 часов.

Если выполнять печать по себестоимости пластика (в моём случае ABS - 1 р за 1 гр), то себестоимость бобышки составит примерно 80 р. Цена вполне приемлемая, т.к. я уже являюсь владельцем принтера.

Те, кто занимаются печатью для продажи, как правило устанавливают стоимость от 5 до 10 руб за 1 гр, при минимальной сумма заказа, например, от 500 р. Сюда входит стоимость материала и услуги по печати. Тогда, цена за бобышку составит уже от 400 до 800 р за 1 шт. Этот вариант получается уже совсем не экономным, учитывая что в перспективе требуется большое количество деталей (например, 20 фильмов по 5 бобышек = 100 шт). Если задача по-прежнему стоит, то нужно выбрать другой метод изготовления - литьё в силиконовые формы. Вероятно, там получится приблизиться к стоимости около 100 р/шт при тираже 100 шт. Я взял среднюю стоимость оказания услуг печати из Интернета.

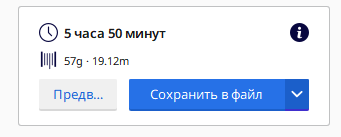

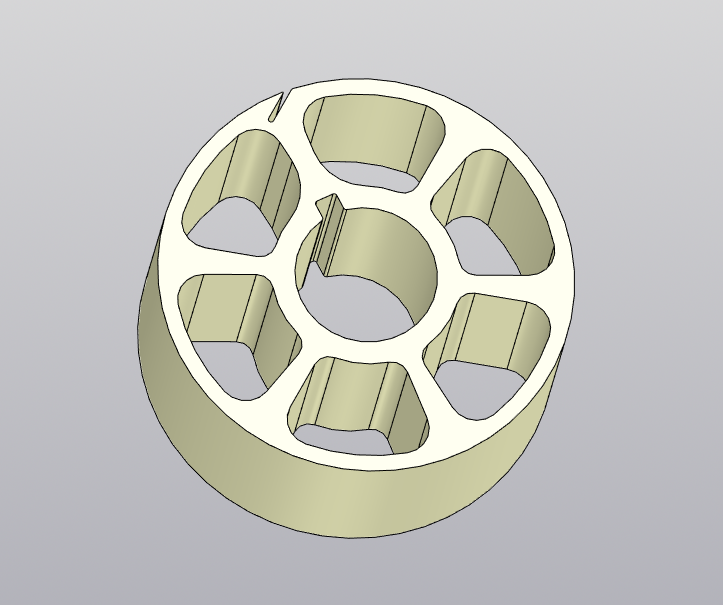

Можно немного доработать модель - убрать поперечную стенку, сделать модель более технологичной в изготовлении, т.к. для печати этой стенки принтеру потребуется печатать поддержки, на которые тоже уходит пластик:

Но я не уверен, что в результате получится сильно сэкономить.

Пока, лучший вариант по цене и количеству предложил Админ )

Если интересно, то могу отправить модель всем желающим (в формате STL, пригодна для передачи в печать). В любом случае, сначала нужно напечатать пробную версию и примерить - пластик может давать усадку.

Georg, вам огромное спасибо за проделанную работу!

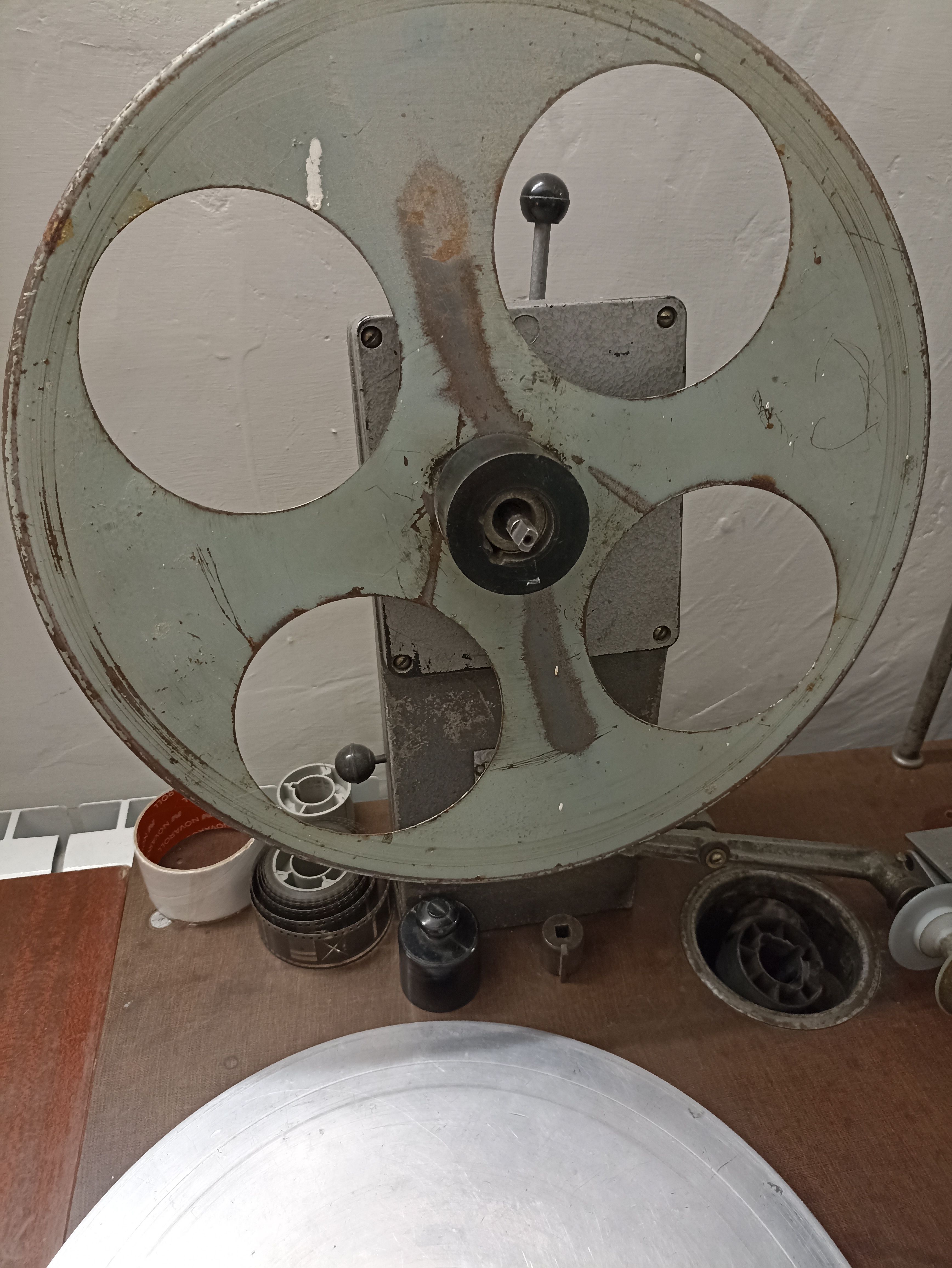

Когда кончался широкий скотч, не выкидывал картонные сердечники, накапливал их. Вот такой колхоз пробовал сделать. Урезал их до нужной ширины, вставлял внутрь пластиковую бобышку диаметром 75мм. По мне так хотя-бы картонный сердечник лучше чем ничего. Не надо плёнку каждый раз снимать с сердечника и надевать. Но во первых картонные сердечники от скотча слишком долго накапливать. Во вторых они не твёрдые, форму практически не держат, поэтому для вертикального хранения фильмов не подойдут.

Я вот думал-думал, да так и не придумал что твёрдое (держащее форму) пластиковое круглое приблизительно подходящее по форме и размерам можно было-бы использовать из того что продают в магазинах стройматериалов.

У меня есть идея как удешевить производство. Вместо одного цельного сердечника печатать разборный, состоящий из двух частей: первая часть внутренний сердечник с выступами напоминающими по форме красную защёлку аудиокассеты, которой плёнка к бобышке крепится.

И вторая часть внешний сердечник с выемками соответствующей формы. Напечатать много внешних сердечников и немного (всего несколько штук) внутренних. Вставлять первый сердечник внутрь второго (внешнего) пока рулон лежит в банке и после этого ставить его на сматыватель проектора. Вообщем хранить фильмы на внешних сердечниках, а внутренний вставлять лишь для фильмопроверки/проекции/перемотки. Затем внутренний сердечник извлекается. Изобразил это наглядно, внутренний сердечник тёмным закрашен.

Отредактировано RadiohateRR (16-05-2023 21:47:33)

Георгий напечатал отличные сердечники. Большое вам спасибо, Георгий! Я доволен. Пока не проверял их, но выглядят надёжно. Сфотографировал один из них.
