КПУ-50 (90У2) 1953 года; КУУП-56 (90У-2, 25А-13, 25А-17) 1967г.

Страница: 1

Сообщений 1 страница 7 из 7

1

  • Автор: tml1984
  • Активный участник
  • Откуда: Москва
  • Зарегистрирован: 02-07-2018
  • Приглашений: 0
  • Сообщений: 300
  • Пол: Мужской
  • Возраст: 40 [1984-11-11]
  • Провел на форуме:
    3 дня 1 час
  • Последний визит:
    12-01-2025 01:06:37

Комплект данной документации мне отдали в МГУ, он был в составе проекционно-лекторской установки ПЛУ-16-1.
Одна из ранних инструкцию с усилителем 90У2.
ПДФ цветной:
https://yadi.sk/i/IPjB2dpb3YuSq9
Дежаву ч/б:
https://yadi.sk/i/skW9Bupr3YuSro

полная документация со схемой (схема №4)

2

  • Автор: uraybivat
  • Новичок
  • Зарегистрирован: 14-10-2019
  • Приглашений: 0
  • Сообщений: 5
  • Провел на форуме:
    14 минут
  • Последний визит:
    26-10-2019 13:50:33

Достался мне усилитель ломо 90У-2 и хотел бы его перевести на 8 ом, долго искал инструкцию и нашёл лишь на этом форуме, спасибо.

3

  • Автор: tml1984
  • Активный участник
  • Откуда: Москва
  • Зарегистрирован: 02-07-2018
  • Приглашений: 0
  • Сообщений: 300
  • Пол: Мужской
  • Возраст: 40 [1984-11-11]
  • Провел на форуме:
    3 дня 1 час
  • Последний визит:
    12-01-2025 01:06:37

uraybivat
будут вопросы пишите! На 8 Ом его переводить НЕ надо) ОН и так работает с нагрузкой от 7,5.

4

  • Автор: КПТ-36
  • Администратор
  • КПТ-36
  • Откуда: Россия
  • Зарегистрирован: 16-02-2017
  • Приглашений: 20
  • Сообщений: 2347
  • Пол: Мужской
  • Возраст: 54 [1970-10-09]
  • Провел на форуме:
    2 месяца 9 дней
  • Последний визит:
    Сегодня 09:53:20
tml1984 написал(а):

На 8 Ом его переводить НЕ надо) ОН и так работает с нагрузкой от 7,5.

tml1984
Не Ваша правда, усилитель 90У2 расчитан на нагрузку 30 Ом, в громкоговорителе 25А13 головки соединены последовательно, на 7,5 Ом рассчитан транзисторный усилитель 6У34 и его последователи, там головки соединяются параллельно.
http://s7.uploads.ru/t/zeyLC.jpg

5

  • Автор: GreifeR
  • Модератор
  • GreifeR
  • Зарегистрирован: 12-06-2018
  • Приглашений: 0
  • Сообщений: 755
  • Пол: Мужской
  • Провел на форуме:
    25 дней 9 часов
  • Последний визит:
    Сегодня 11:06:22

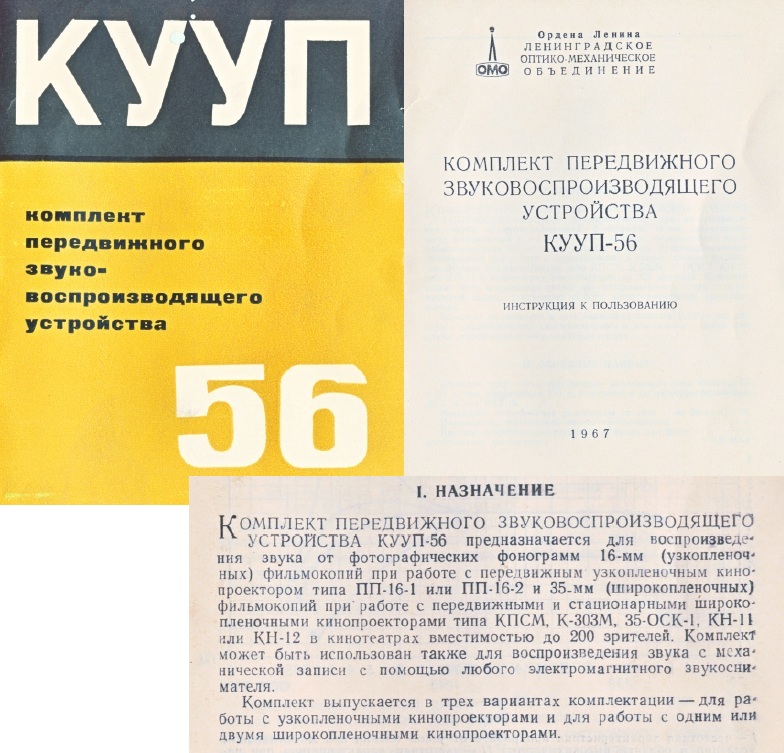

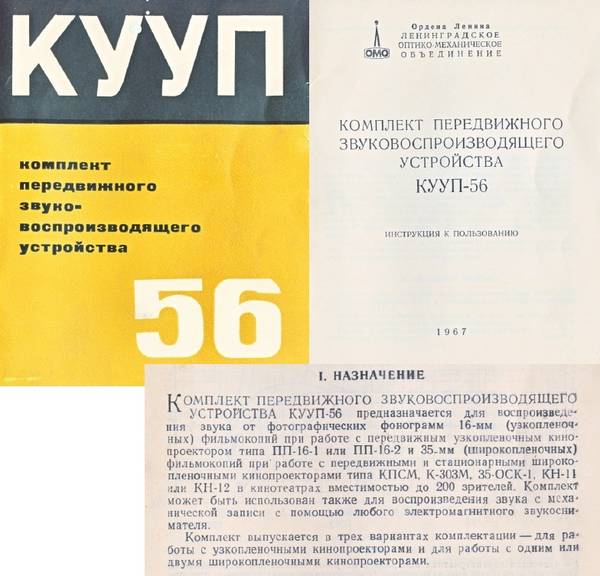

Комплект КУУП-56 (90У-2, 25А-13, 25А-17) Инструкция к пользованию, 1967

Скачать PDF
Источник

https://forumupload.ru/uploads/0018/29/2a/44/t153798.jpg

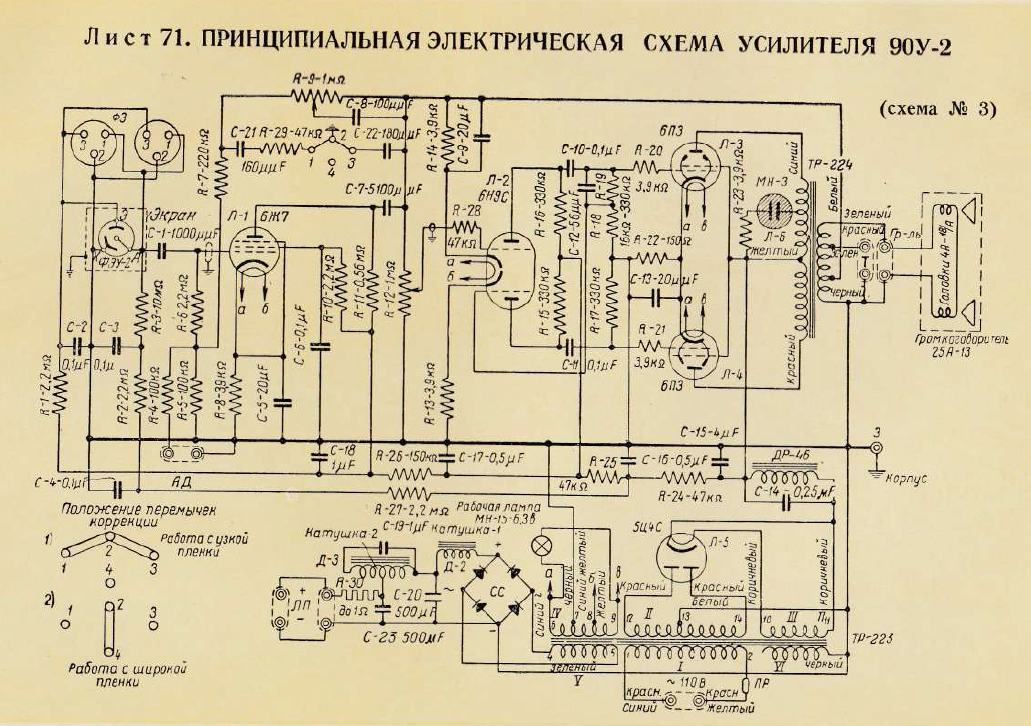

Усилитель 90У-2 схема № 3

https://forumupload.ru/uploads/0018/29/2a/44/t995142.png

.
.

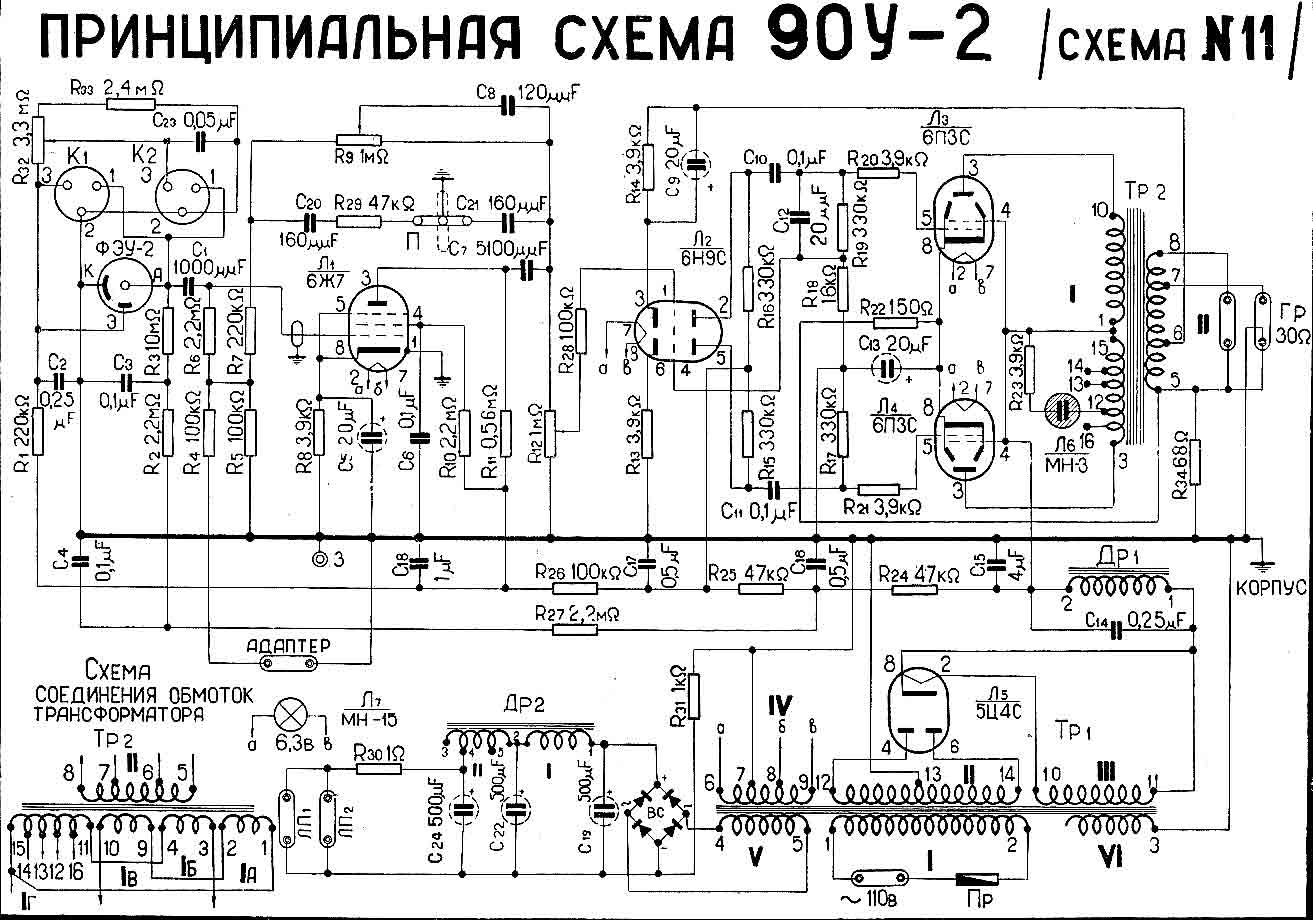

Усилитель 90У-2 схема № 11

https://forumupload.ru/uploads/0018/29/2a/44/t86293.jpg

Отредактировано GreifeR (17-08-2020 23:14:31)

6

  • Автор: GreifeR
  • Модератор
  • GreifeR
  • Зарегистрирован: 12-06-2018
  • Приглашений: 0
  • Сообщений: 755
  • Пол: Мужской
  • Провел на форуме:
    25 дней 9 часов
  • Последний визит:
    Сегодня 11:06:22

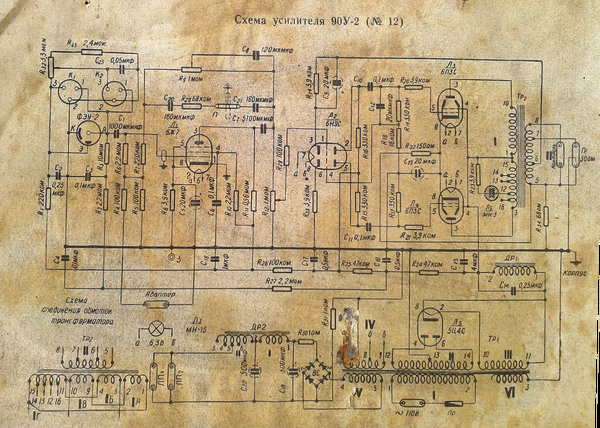

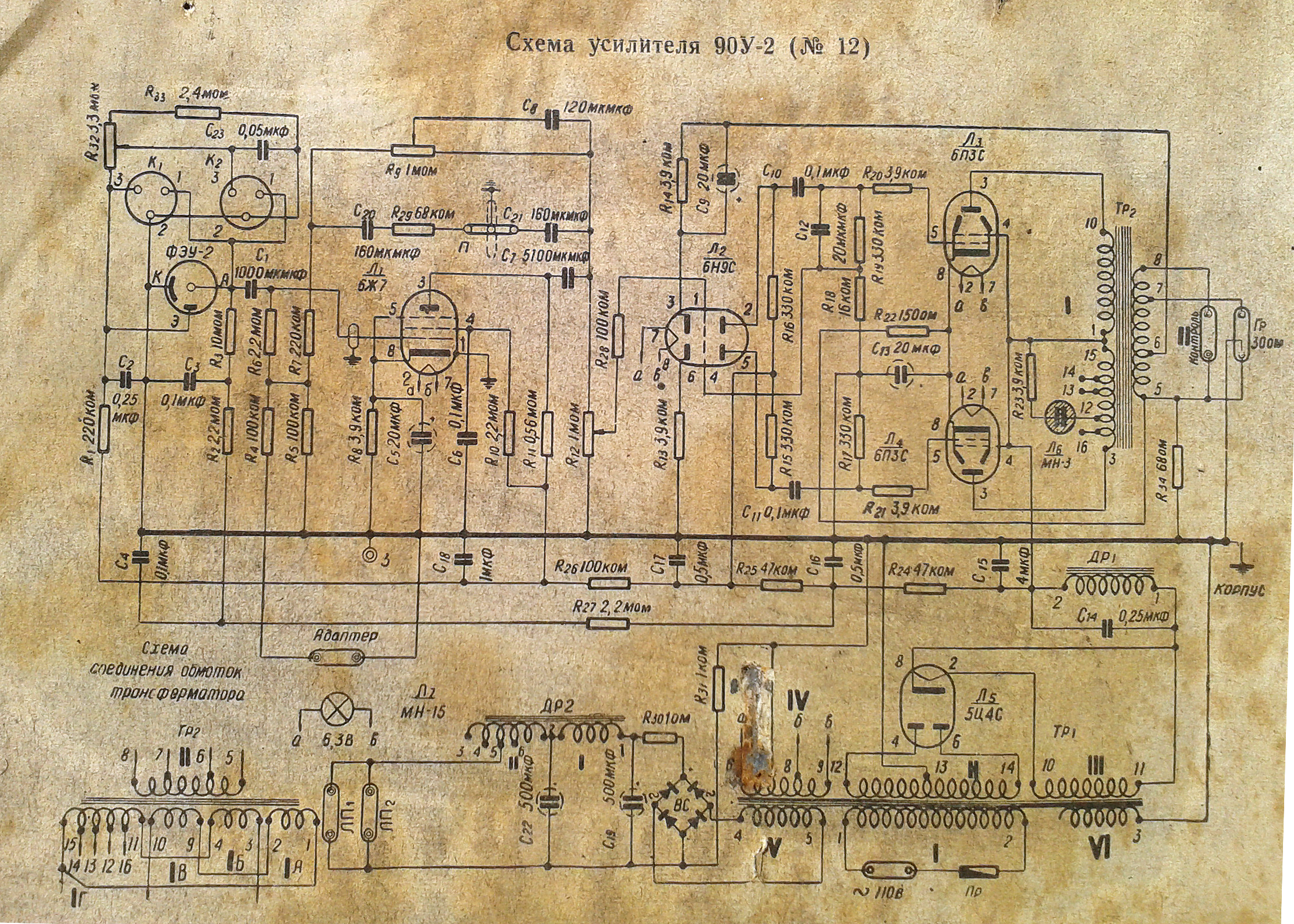

Усилитель 90У-2 схема № 12

https://forumupload.ru/uploads/0018/29/2a/44/t439164.jpg

7

  • Автор: КПТ-36
  • Администратор
  • КПТ-36
  • Откуда: Россия
  • Зарегистрирован: 16-02-2017
  • Приглашений: 20
  • Сообщений: 2347
  • Пол: Мужской
  • Возраст: 54 [1970-10-09]
  • Провел на форуме:
    2 месяца 9 дней
  • Последний визит:
    Сегодня 09:53:20

Объединил две темы КПУ-50 и КУУП-56.
Отсканировал ещё одну инструкцию КУУП-56 1970г.
Также отсканировал инструкцию предварительного усилителя 7У-17 1970г.
