"Кинопередвижка школьная КПШ-4" Описание и руководство по уходу и эксплуатации. Киев 1975.
Кинопроектор КПШ-4
Страница: 1
Сообщений 1 страница 19 из 19
Поделиться117-08-2018 17:25:11
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 20
- Сообщений: 2348
- Пол: Мужской
- Возраст: 54 [1970-10-09]
- Провел на форуме:
2 месяца 9 дней - Последний визит:
Сегодня 18:01:12
Поделиться228-10-2018 18:10:57
- Активный участник
- Откуда: Оренбург
- Зарегистрирован: 28-10-2018
- Приглашений: 0
- Сообщений: 42
- Пол: Мужской
- Возраст: 42 [1982-07-12]
- Провел на форуме:
11 часов 34 минуты - Последний визит:
08-05-2021 17:16:28
Блин нужно 5 сообщений что бы увидеть текст)) А подскажите возможно как то включить данный кинопроектор без родного БП ? Так то спаяльником на ты, могу и 110в сделать или сколько надо.
Поделиться328-10-2018 18:28:13
- Активный участник
- Зарегистрирован: 06-07-2017
- Приглашений: 0
- Сообщений: 301
- Провел на форуме:
9 дней 15 часов - Последний визит:
21-06-2024 23:52:25
Kitano написал(а):
Блин нужно 5 сообщений что бы увидеть текст)) А подскажите возможно как то включить данный кинопроектор без родного БП ? Так то спаяльником на ты, могу и 110в сделать или сколько надо.
Возможно если сможете раздобыть напряжения 110 в (двигатель,усилитель) и 21 в (проекционная лампа).
Поделиться429-10-2018 10:00:18
- Активный участник
- Откуда: Оренбург
- Зарегистрирован: 28-10-2018
- Приглашений: 0
- Сообщений: 42
- Пол: Мужской
- Возраст: 42 [1982-07-12]
- Провел на форуме:
11 часов 34 минуты - Последний визит:
08-05-2021 17:16:28
КН написал(а):
Возможно если сможете раздобыть напряжения 110 в (двигатель,усилитель) и 21 в (проекционная лампа).
Есть ЛАТР, там любое напряжение можно поставить переменки. А 21в постоянка нужна?
Кстати усилителя нету, он же не обязателен?
Отредактировано Kitano (29-10-2018 10:04:05)
Поделиться529-10-2018 11:19:23
- Активный участник
- Зарегистрирован: 06-07-2017
- Приглашений: 0
- Сообщений: 301
- Провел на форуме:
9 дней 15 часов - Последний визит:
21-06-2024 23:52:25
Kitano написал(а):
Есть ЛАТР
Очень хорошо,значит двигатель можно запустить. Только нужно смазать его подшипники и прокапать автол в смазочные отверстия.Всю механику тоже неплохо бы проверить чтобы не было сюрпризов.
Kitano написал(а):
А 21в постоянка нужна?
21,5 вольт переменки это стандартное напряжение питания лампы. Но советую его немножко снизить чтобы лампа прожила дольше.
Kitano написал(а):
Кстати усилителя нету, он же не обязателен?
Звука не будет.
Поделиться629-10-2018 19:47:11
- Активный участник
- Откуда: Оренбург
- Зарегистрирован: 28-10-2018
- Приглашений: 0
- Сообщений: 42
- Пол: Мужской
- Возраст: 42 [1982-07-12]
- Провел на форуме:
11 часов 34 минуты - Последний визит:
08-05-2021 17:16:28
КН написал(а):
Очень хорошо,значит двигатель можно запустить. Только нужно смазать его подшипники и прокапать автол в смазочные отверстия.Всю механику тоже неплохо бы проверить чтобы не было сюрпризов.
А на какие контакты подавать напряжение?
Поделиться729-10-2018 21:38:24
- Активный участник
- Зарегистрирован: 06-07-2017
- Приглашений: 0
- Сообщений: 301
- Провел на форуме:
9 дней 15 часов - Последний визит:
21-06-2024 23:52:25
А вот это уже смотрите по распайке на своем аппарате.
Поделиться830-10-2018 19:46:35
- Активный участник
- Откуда: Оренбург
- Зарегистрирован: 28-10-2018
- Приглашений: 0
- Сообщений: 42
- Пол: Мужской
- Возраст: 42 [1982-07-12]
- Провел на форуме:
11 часов 34 минуты - Последний визит:
08-05-2021 17:16:28
КН написал(а):
А вот это уже смотрите по распайке на своем аппарате
Разбирать что ли? Разве у всех КПШ распиновка не одинаковая?
Поделиться930-10-2018 23:30:47
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 20
- Сообщений: 2348
- Пол: Мужской
- Возраст: 54 [1970-10-09]
- Провел на форуме:
2 месяца 9 дней - Последний визит:
Сегодня 18:01:12
Kitano

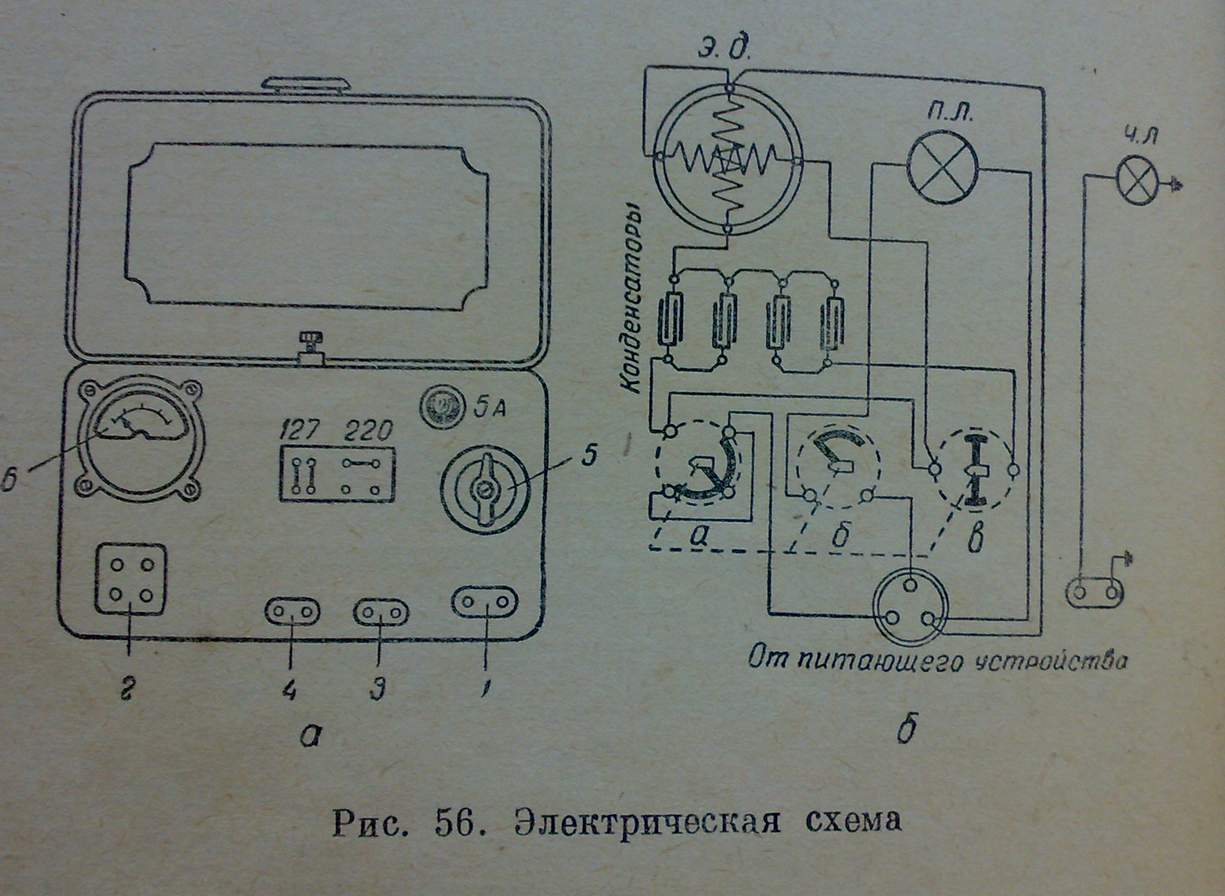

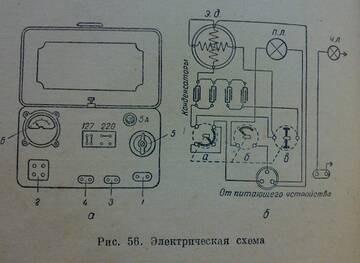

Ещё одно сообщение и у Вас полный доступ к библиотеке, а пока скан схемы.
Поделиться1031-10-2018 19:25:26
- Активный участник
- Откуда: Оренбург
- Зарегистрирован: 28-10-2018
- Приглашений: 0
- Сообщений: 42
- Пол: Мужской
- Возраст: 42 [1982-07-12]
- Провел на форуме:
11 часов 34 минуты - Последний визит:
08-05-2021 17:16:28
КПТ-36
Спасибо. Буду разбиратся
Поделиться1122-10-2020 08:03:31
Здравствуйте, образовался такой аппарат БП и усилитель в комплекте, но нет проводов. Схему бы подключения посмотреть.
Поделиться1222-10-2020 08:04:46
Скан выше видел, не то чуть чуть.
Поделиться1323-10-2020 16:20:49
Kulan написал(а):
Скан выше видел, не то чуть чуть.

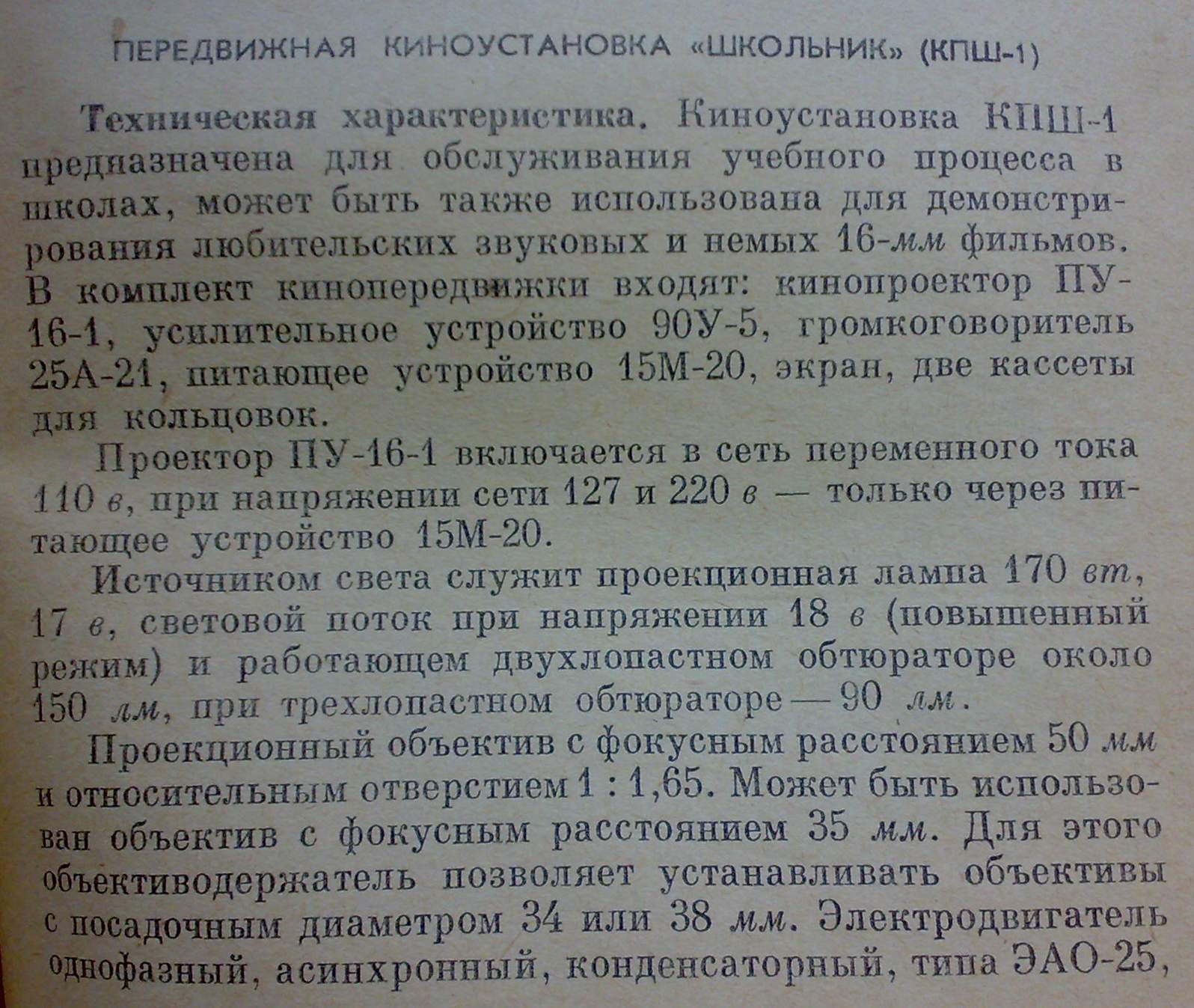

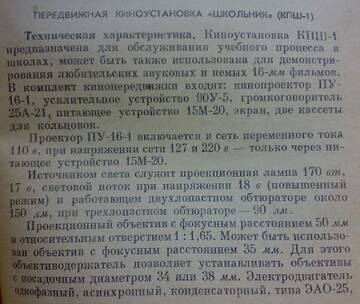

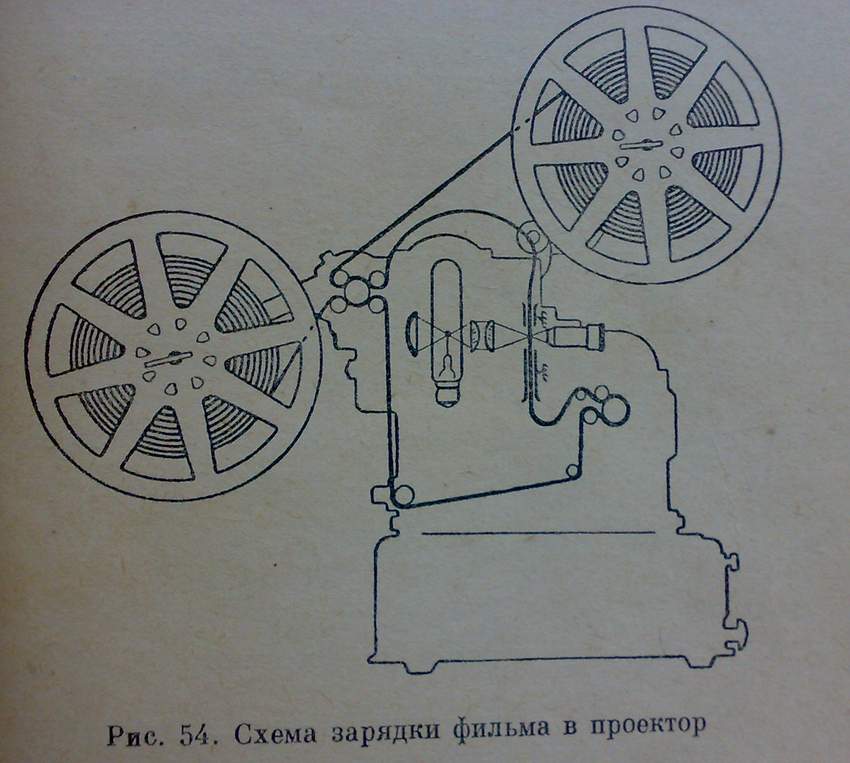

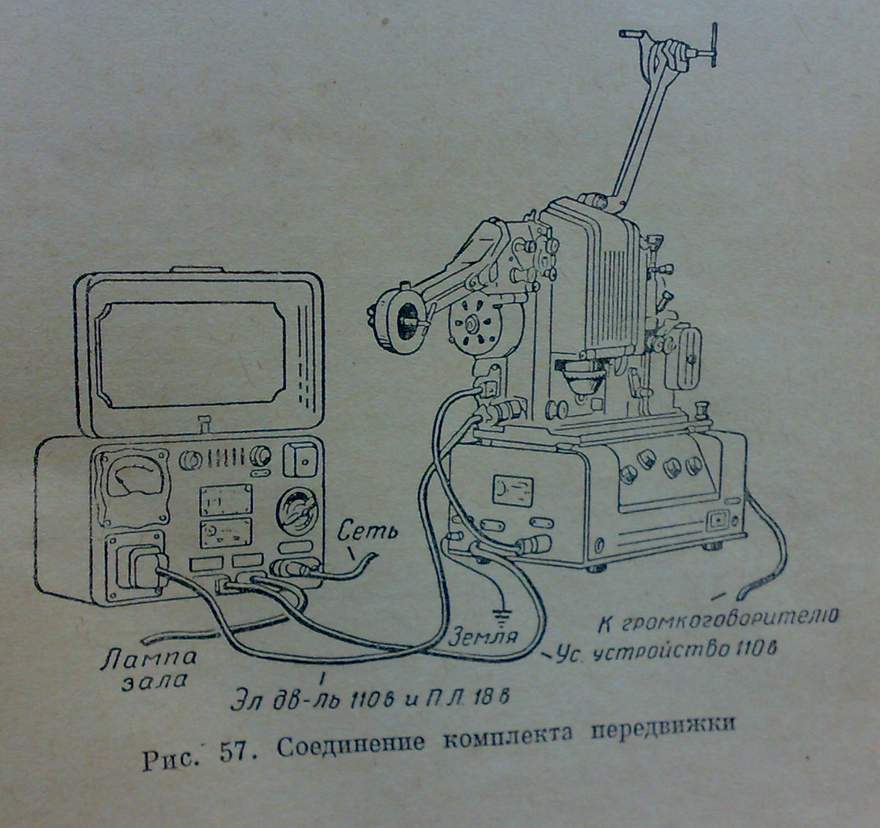

Тогда,возможно.у Вас вот этот вариант:
Фото из книги В.И.Ушагина "Кинопроекция" 1960г.
Поделиться1407-01-2022 12:43:06
- Модератор
- Зарегистрирован: 12-06-2018
- Приглашений: 0
- Сообщений: 755
- Пол: Мужской
- Провел на форуме:
25 дней 10 часов - Последний визит:
Вчера 22:59:55
Вопрос к знатокам:
Какова мощность электродвигателей у "Украины" и у "Школьника"?
Можно ли от их одного блока питания запитать два усилителя 90У-2 (он потребляет 110 Вт), если не подключать кинопроектор?
Поделиться1508-01-2022 12:03:48
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 20
- Сообщений: 2348
- Пол: Мужской
- Возраст: 54 [1970-10-09]
- Провел на форуме:
2 месяца 9 дней - Последний визит:
Сегодня 18:01:12
На Украине двигатель если мне память не изменяет 30Вт. Если будете использовать КАТ-16, то мощности на два 90У2 достаточно, а вот автотрансформатора от школьника хватит или нет не подскажу, он гораздо слабее КАТ-16.
Поделиться1608-01-2022 13:06:01
- Модератор
- Зарегистрирован: 12-06-2018
- Приглашений: 0
- Сообщений: 755
- Пол: Мужской
- Провел на форуме:
25 дней 10 часов - Последний визит:
Вчера 22:59:55
КПТ-36, спасибо!
Да, есть КАТ-16.
Поделиться1708-01-2022 14:29:45
- Активный участник
- Откуда: Новочеркасск
- Зарегистрирован: 10-10-2019
- Приглашений: 6
- Сообщений: 817
- Пол: Мужской
- Возраст: 60 [1965-01-25]
- Провел на форуме:
19 дней 13 часов - Последний визит:
Сегодня 08:48:58
КПТ-36 написал(а):
На Украине двигатель если мне память не изменяет 30Вт. Если будете использовать КАТ-16, то мощности на два 90У2 достаточно, а вот автотрансформатора от школьника хватит или нет не подскажу, он гораздо слабее КАТ-16.
30 Ватт - это мощность на валу. Потребляемая - порядка 100 Вт. А при пуске .... (асинхронник может достигать *7 относительно номинала)
Ответ на вопрос нужно сформировать по другому: выдержит ли автотрансформатор 2 Ампера по питанию 110 Вольт (110Вт/110В=1А)
К сожалению, у меня нет данных по Школьниковскому автотрансформатору. Надо смотреть по допустимому току на 110В.
Навскидку - потянет. Помнится там заложено 2 Ампера, как минимум, а учитывая "советский" запас.
КАТ потянет точно, без всяких сомнений.
Поделиться1808-01-2022 21:02:14
- Модератор
- Зарегистрирован: 12-06-2018
- Приглашений: 0
- Сообщений: 755
- Пол: Мужской
- Провел на форуме:
25 дней 10 часов - Последний визит:
Вчера 22:59:55
Duwakin, спасибо!
Есть оба блока питания, значит, буду использовать КАТ.
При старте "Украины" я двигатель отцеплял от механизма и отпускал пружину только при полном наборе оборотов. Меня так учили. Под нагрузкой он тоже стартовал, но тяжеловато.
Отредактировано GreifeR (08-01-2022 21:05:09)
Поделиться1909-01-2022 08:29:01
- Активный участник
- Откуда: Новочеркасск
- Зарегистрирован: 10-10-2019
- Приглашений: 6
- Сообщений: 817
- Пол: Мужской
- Возраст: 60 [1965-01-25]
- Провел на форуме:
19 дней 13 часов - Последний визит:
Сегодня 08:48:58
GreifeR написал(а):
При старте "Украины" я двигатель отцеплял от механизма и отпускал пружину только при полном наборе оборотов. Меня так учили. Под нагрузкой он тоже стартовал, но тяжеловато.(Вчера 21:05:09)
"И это правильно" Не будем обсуждать плюсы и минусы данного метода. Но когда двигатель стартует, даже без нагрузки - бросок тока всё равно есть. Путь кратковременный, но он есть...
Ладно, забейте на это. В общем отношение к теме не имеет. И для советских блоков питания - это комариный укус.
