Кинопроектор 16-ЗП-6

Страница: 1

Сообщений 1 страница 8 из 8

1

  • Автор: 16-ЗП
  • Активный участник
  • Зарегистрирован: 09-03-2017
  • Приглашений: 0
  • Сообщений: 492
  • Провел на форуме:
    5 дней 19 часов
  • Последний визит:
    06-05-2024 15:41:14

Кинопроектор 16-ЗП-6 это последняя модель кинопроекторов серии 16-ЗП. Входит в состав кинопередвижки 16-ЗПУ.
http://s5.uploads.ru/t/IloB2.jpg
Предназначен для проекции 16-мм звуковых фильмов.Механизм прерывистого движения грейферный. Питание осуществляется через автотрансформатор КАТ-11 (мощность трансформатора 1000Вт)проекционная лампа К-14 типа "Биплан" 110 Вольт 500 Вт (или К-15 750 Вт). Звуковая лампа К-1 4в 3Вт цоколь "сван". Двигатель асинхронный ЭАО-3, пусковая обмотка включена через центробежный размыкатель (без конденсаторов). Привод наматывателя с помощью пружинного пассика. В отличии от более ранних 16-ЗП-5 (ну и 16-ЗП-1) возможно использование бобин ёмкостью 600м.
http://s9.uploads.ru/t/stzKI.jpg
http://s3.uploads.ru/t/2hHMl.jpg
http://sd.uploads.ru/t/gDdvG.jpghttp://s5.uploads.ru/t/hb5dn.jpg
http://s3.uploads.ru/t/OiEB0.jpg

Проекционная лампа "Биплан" ,довольно редкая
http://sd.uploads.ru/t/FJzS9.jpg

Автотрансформатор КАТ-11
http://s7.uploads.ru/t/nMOUq.jpg

Родной чемодан для переноски и хранения
http://s7.uploads.ru/t/QDKBv.jpg
http://s9.uploads.ru/t/kZG4X.jpg

Ну а как работает ,можно посмотреть вот здесь:https://yadi.sk/i/MjXoFZlIQ3T2Og

Этот проектор  в 1948-1960г трудился в Кинотехникуме города Советск (Тильзит)
http://sd.uploads.ru/t/luH7W.jpg
Субъективно, очень надёжный и качественный аппарат. Из недостатков,редкие лампы, не очень удобное расположение наматывателя,ну и фильмовой канал чистить непросто. Интересное крепление звуковой оптики и лампы,почти как в значительно более поздней"Украине 5"
http://s7.uploads.ru/t/ANF9y.jpg

2

  • Автор: tml1984
  • Активный участник
  • Откуда: Москва
  • Зарегистрирован: 02-07-2018
  • Приглашений: 0
  • Сообщений: 289
  • Пол: Мужской
  • Возраст: 39 [1984-11-11]
  • Провел на форуме:
    2 дня 22 часа
  • Последний визит:
    19-03-2024 23:42:34

А усилитель к нему какой был? и вообще что в комплект входило? какой инструмент, маслёнка. Красивый проектор!

3

  • Автор: zavlab
  • Активный участник
  • Откуда: Одесса
  • Зарегистрирован: 27-06-2017
  • Приглашений: 0
  • Сообщений: 179
  • Пол: Мужской
  • Возраст: 58 [1965-08-22]
  • Провел на форуме:
    10 дней 3 часа
  • Последний визит:
    24-02-2022 11:58:16
16-ЗП написал(а):

Интересное крепление звуковой оптики и лампы,почти как в значительно более поздней"Украине 5"

У меня есть проекторы 16-ЗП-5, 16-ЗП-5М и 16-ЗП-6, где крышка звуковой лампы не такая как на Вашем проекторе, а как на проекторах Украина-4.

16-ЗП написал(а):

Привод наматывателя с помощью пружинного пассика. В отличии от более ранних 16-ЗП-5 (ну и 16-ЗП-1) возможно использование бобин ёмкостью 600м.

Проектор 16-ЗП-5М был доработан для установки бобин 600м. Так же имелись штатные кронштейны для 16-ЗП-1 для бобин 600м (они у меня есть). Их заказывали дополнительно, так как с завода проекторы выпускались с кронштейнами под бобины на 300м.

4

  • Автор: zavlab
  • Активный участник
  • Откуда: Одесса
  • Зарегистрирован: 27-06-2017
  • Приглашений: 0
  • Сообщений: 179
  • Пол: Мужской
  • Возраст: 58 [1965-08-22]
  • Провел на форуме:
    10 дней 3 часа
  • Последний визит:
    24-02-2022 11:58:16
tml1984 написал(а):

А усилитель к нему какой был? и вообще что в комплект входило? какой инструмент, маслёнка. Красивый проектор!

Очень много литературы, где описано, в состав какого комплекта входили проекторы серии 16-ЗП.
Вот, например, под руки попалась книга "Передвижные усилительные устройства КПУ-156 и КПУ-46" 1949г. выпуска.
В этой книге подробно расписаны комплекты с усилителями ПУ-156 и ПУ-46 (позже выпускались ПУ-47).
Пристегнул несколько листиков, где написано про проекторы 16-ЗП.

http://sh.uploads.ru/t/8CsZ6.jpg

5

  • Автор: 16-ЗП
  • Активный участник
  • Зарегистрирован: 09-03-2017
  • Приглашений: 0
  • Сообщений: 492
  • Провел на форуме:
    5 дней 19 часов
  • Последний визит:
    06-05-2024 15:41:14
tml1984 написал(а):

А усилитель к нему какой был? и вообще что в комплект входило? какой инструмент, маслёнка. Красивый проектор!

Насчёт маслёнки и инструмента не скажу,не знаю какой был комплект,а усилитель,действительно ПУ46 (ну а для 16ЗП1 и 16ЗП5 усилитель  ПУ12). В музее у Александра Зенина такой усилитель есть
http://s8.uploads.ru/t/8lWK4.jpg
Так что ,при случае,сможете на него посмотреть,а если получится сфотографировать поближе,то совсем здорово.
У меня,к сожалению,родного усилителя нет, подключал к 4У12 с помощью вот такой подставки с ФЭУ
http://sg.uploads.ru/t/6fsxi.jpg

6

  • Автор: Андрей Уфимцев
  • Активный участник
  • Откуда: Москва/Косаричи
  • Зарегистрирован: 18-02-2021
  • Приглашений: 3
  • Сообщений: 518
  • Возраст: 55 [1968-10-18]
  • Провел на форуме:
    5 дней 9 часов
  • Последний визит:
    14-05-2024 12:09:43

А его можно подключать к усилителю от Школьника или от Украины-4?

7

  • Автор: 16-ЗП
  • Активный участник
  • Зарегистрирован: 09-03-2017
  • Приглашений: 0
  • Сообщений: 492
  • Провел на форуме:
    5 дней 19 часов
  • Последний визит:
    06-05-2024 15:41:14
Андрей Уфимцев написал(а):

А его можно подключать к усилителю от Школьника или от Украины-4?

Дело в том,что проектор 16ЗП устанавливается на верхнюю крышку усилителя,так,чтобы свет от звуковой лампы попадал на ФЭУ,который стоит в усилителе.
Усилитель от Школьника вообще по своим габаритам не позволяет поставить сверху 16ЗП,ну а у 90У-2 (от "Украины") ФЭУ сдвинут на несколько сантиметров относительно "родного" КПУ-46, модулированный свет от звуковой лампы не будет на него попадать.

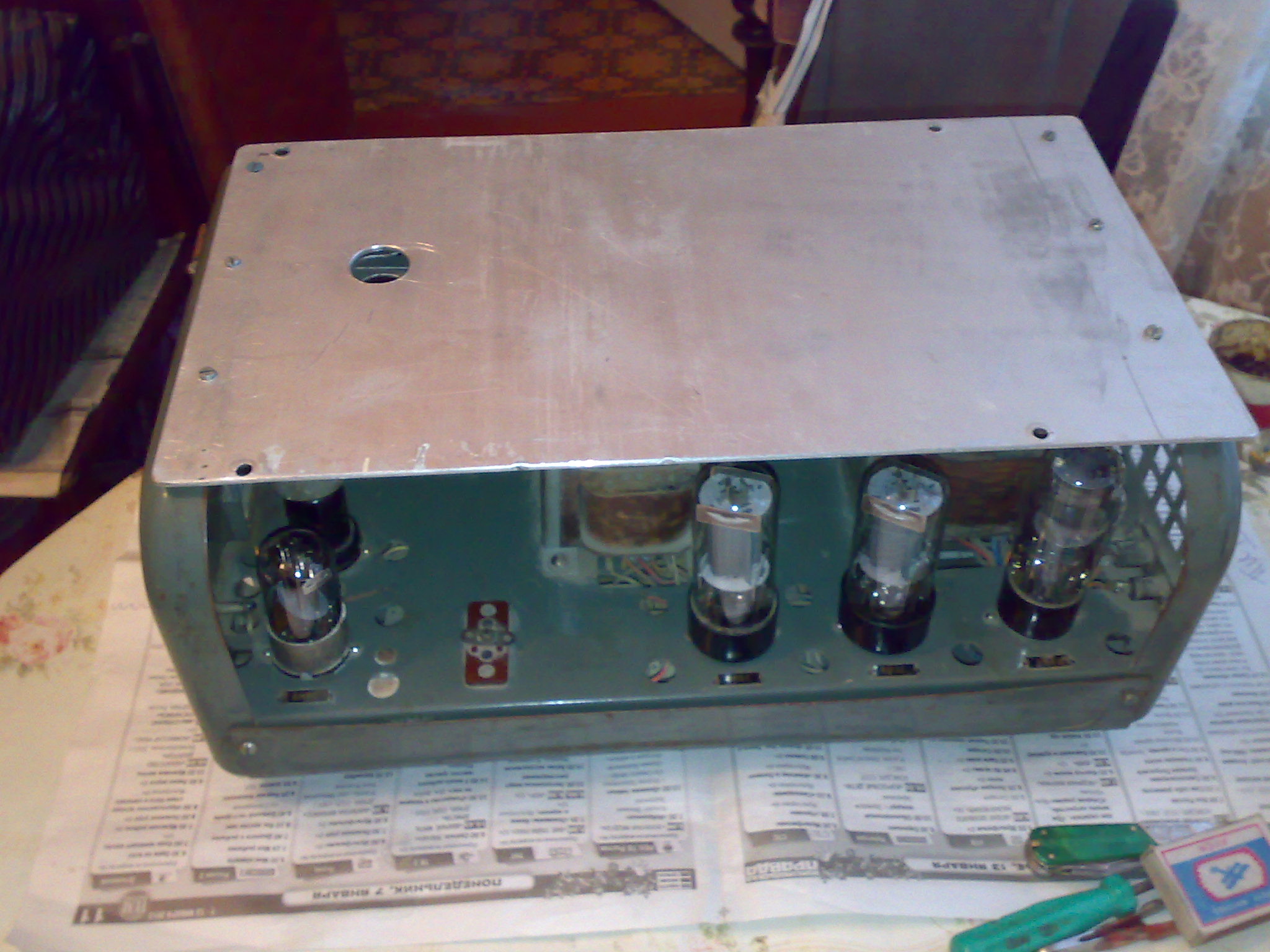

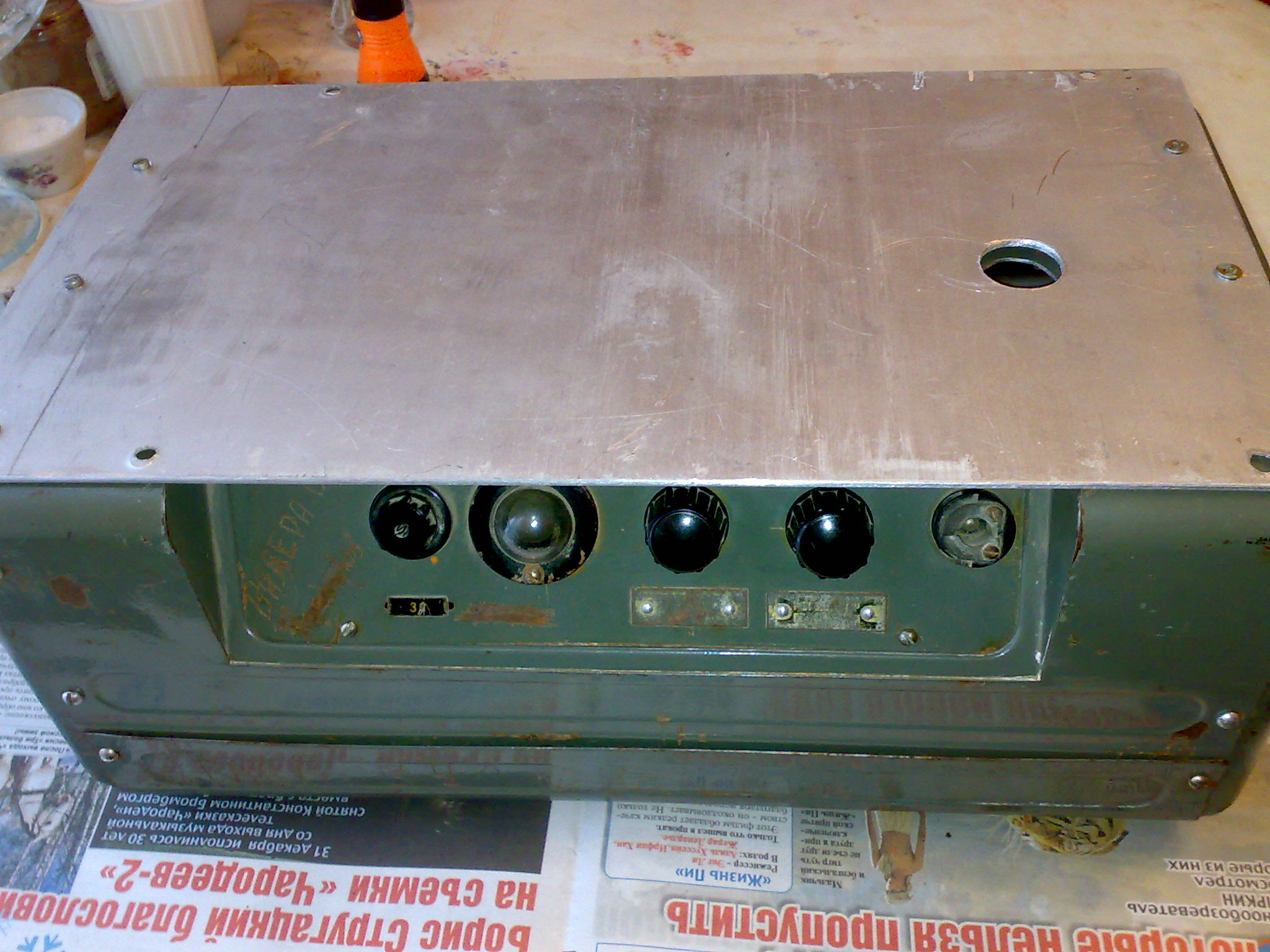

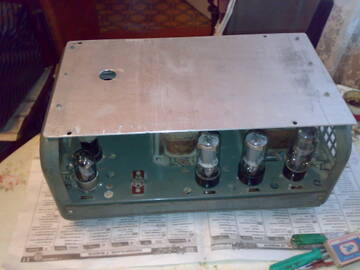

Вариантов решения этой проблемы несколько: или "городить" такую подставку с ФЭУ как на моём фото,её можно подключить к любому ламповому кино-усилителю, или прикрутить сверху усилителя дополнительную "площадку", ну и ФЭУ сдвинуть в нужную сторону,пробовал и такой вариант (фото)
https://forumupload.ru/uploads/0018/29/2a/3/t647196.jpg
https://forumupload.ru/uploads/0018/29/2a/3/t146323.jpg

Ну или установить в 16ЗП фотодиод (как в "Украине-5") и подключить к транзисторному усилителю.
Лучше всего,конечно,использовать "родной" усилитель из комплекта 16ЗП,вот только где его взять...

Отредактировано 16-ЗП (20-05-2021 11:52:20)

8

  • Автор: Андрей Уфимцев
  • Активный участник
  • Откуда: Москва/Косаричи
  • Зарегистрирован: 18-02-2021
  • Приглашений: 3
  • Сообщений: 518
  • Возраст: 55 [1968-10-18]
  • Провел на форуме:
    5 дней 9 часов
  • Последний визит:
    14-05-2024 12:09:43
16-ЗП написал(а):

Дело в том,что проектор 16ЗП устанавливается на верхнюю крышку усилителя......
...............Лучше всего,конечно,использовать "родной" усилитель из комплекта 16ЗП,вот только где его взять...

Спасибо за развернутый ответ! Меня беспокоило то чтоб что-нибудь не ссгорнло а усилителе или в проекторе если подключу не родной усилок. Попробую пока просто поймать ФЭУ, чтобы проверить работоспособность проектора. Ну и "будем искать", как говорится, родной усилитель и кат-11

Отредактировано Андрей Уфимцев (20-05-2021 21:30:48)
