Вопросы по 16мм бобинам.

Страница: 1 2

Сообщений 1 страница 20 из 37

1

  • Автор: Wowik
  • Активный участник
  • Зарегистрирован: 29-01-2020
  • Приглашений: 0
  • Сообщений: 31
  • Провел на форуме:
    11 часов 38 минут
  • Последний визит:
    28-01-2025 15:33:37

Доброго времени суток, друзья! Данный вопрос я уже задавал ранее, но может давайте разберем чуть подробнее. Имеется подборка фильмокопий пленки 16мм вот в таком виде (на фото). Вопрос. Как правильнее её использовать? https://sun9-25.userapi.com/c854228/v854228646/1e05a9/aDM3rLv6PAM.jpg

Тупо методом разборки катушки типа как слева на фото, методом разгибания "лепестков", скрепляющих половинки?

https://sun9-10.userapi.com/c857320/v857320111/d4169/EiyOKlcjt_c.jpg

Но тут возникает другой вопрос. Нормально ли оно будет сниматься? Лента-то будет относительно плотно намотана. И как оно будет снова одеваться на катушку? Или делать сердечники чуть тоньше и чуть толще? Или на сердечник, перед перемоткой, что-нибудь подложить (типа резиночки), чтобы оно легче снялось и оделось в следующий раз? В общем, буду рад любой информации.

2

  • Автор: Старьёвщик
  • Активный участник
  • Откуда: Ростов-на-Дону
  • Зарегистрирован: 02-02-2018
  • Приглашений: 0
  • Сообщений: 343
  • Пол: Мужской
  • Провел на форуме:
    5 дней 18 часов
  • Последний визит:
    26-02-2023 12:44:25

Надо сделать разборную бобину и сердечники к ней. Бобина делается путём выбрасывания сердечника из полоски металла и замены его на самодельный. Чтобы не было проблем с надеванием рулона на сердечник, сердечников лучше иметь два - большего и меньшего диаметров.
https://b.radikal.ru/b00/2003/e5/f66c8b1744f9.jpg

3

  • Автор: tml1984
  • Активный участник
  • Откуда: Москва
  • Зарегистрирован: 02-07-2018
  • Приглашений: 0
  • Сообщений: 300
  • Пол: Мужской
  • Возраст: 40 [1984-11-11]
  • Провел на форуме:
    3 дня 1 час
  • Последний визит:
    12-01-2025 01:06:37

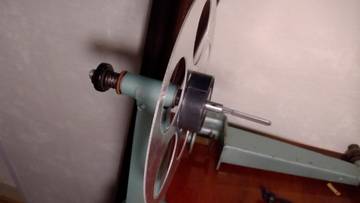

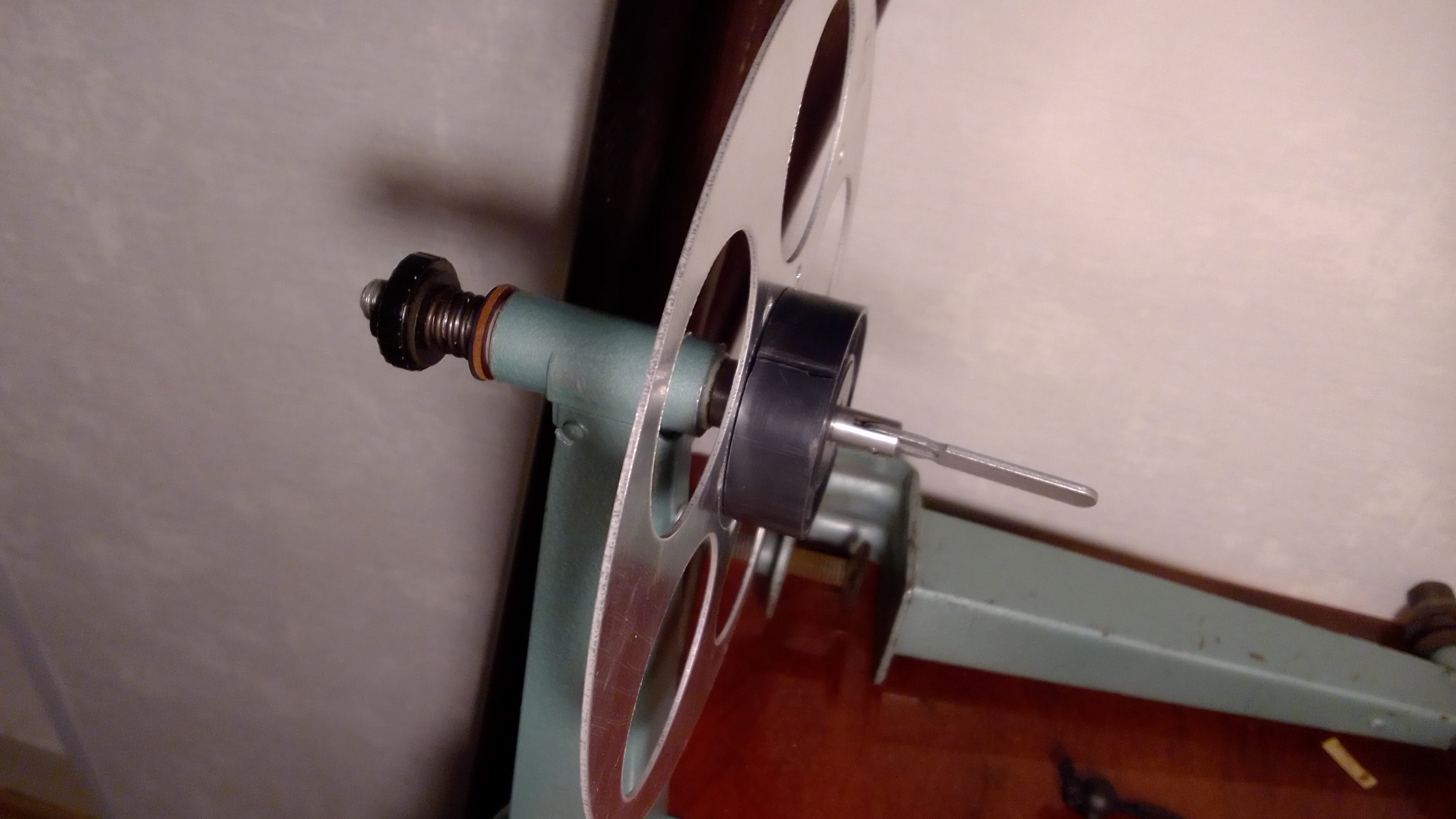

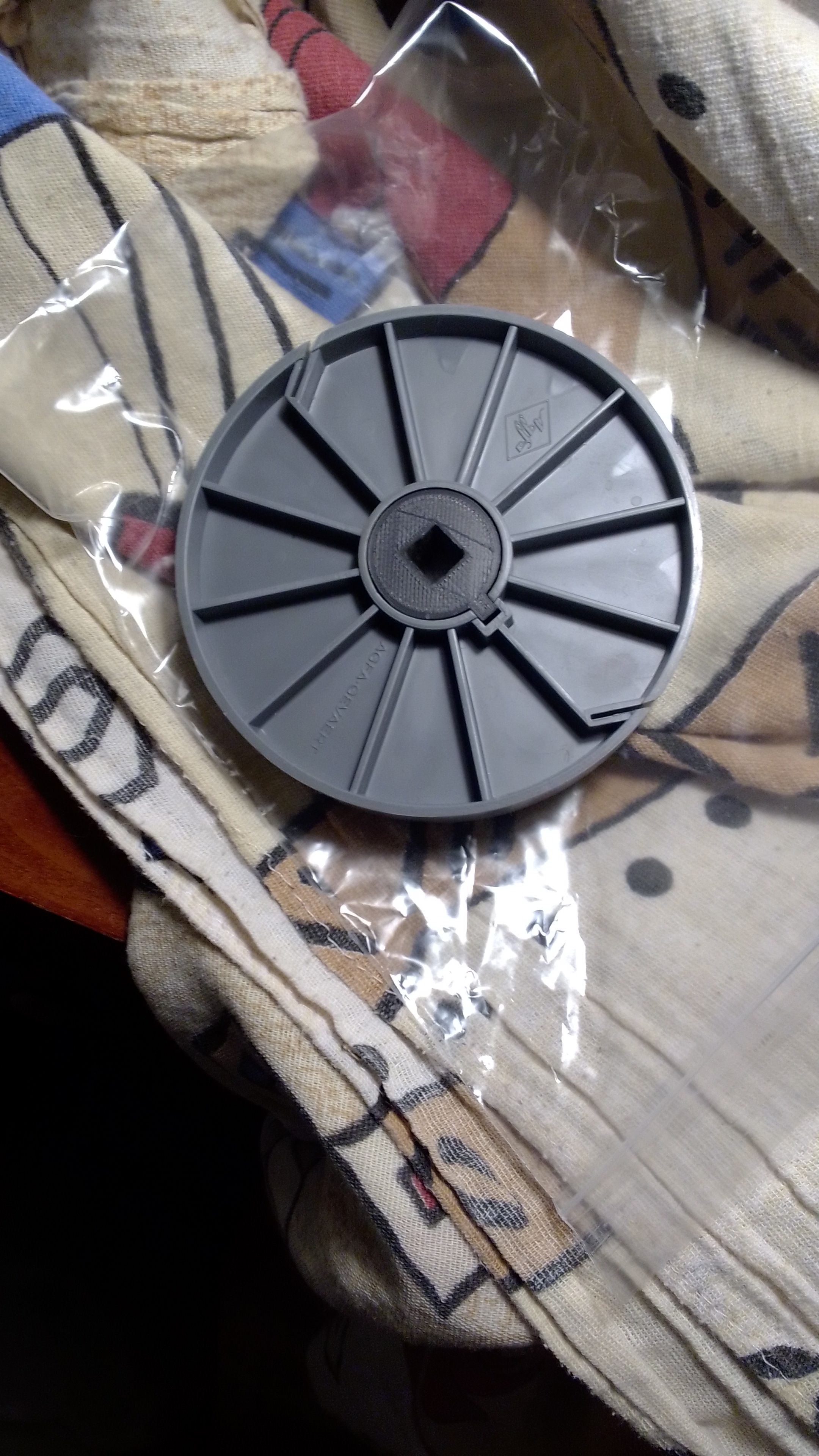

Я для стандартных сердечников на 16мм  попросил друга сделать переходник:
https://forumupload.ru/uploads/0018/29/2a/46/t18187.jpg
https://forumupload.ru/uploads/0018/29/2a/46/t39859.jpg

4

  • Автор: vas
  • Активный участник
  • Зарегистрирован: 17-10-2017
  • Приглашений: 0
  • Сообщений: 251
  • Провел на форуме:
    3 дня 16 часов
  • Последний визит:
    14-01-2025 13:34:06
tml1984 написал(а):

Я для стандартных сердечников на 16мм  попросил друга сделать переходник:

Да, довольно удобный переходник (я полагаю, он разрезал 35-мм. бобышку и приспособил ее на 35-мм. разборную 60-метровую боббину).

5

  • Автор: tml1984
  • Активный участник
  • Откуда: Москва
  • Зарегистрирован: 02-07-2018
  • Приглашений: 0
  • Сообщений: 300
  • Пол: Мужской
  • Возраст: 40 [1984-11-11]
  • Провел на форуме:
    3 дня 1 час
  • Последний визит:
    12-01-2025 01:06:37

vas
нет бобышки стандартные, сам переходник смоделирован и напечатан на 3Д принтере

6

  • Автор: Wowik
  • Активный участник
  • Зарегистрирован: 29-01-2020
  • Приглашений: 0
  • Сообщений: 31
  • Провел на форуме:
    11 часов 38 минут
  • Последний визит:
    28-01-2025 15:33:37

Спасибо за ответы! Да, видимо, в нынешнюю пору, оптимальнее всего, найти человека, чтобы он напечатал сердечники на 3D принтере... Попробовал прокрутить данные ленты тупо разобрав разборную катушку, но, одевать-снимать ленту на него - удовольствие то ещё. Наверное реально, прозе сделать 2 сердечника и не мучиться...

7

  • Автор: timofey
  • Активный участник
  • timofey
  • Откуда: Астрахань
  • Зарегистрирован: 01-05-2020
  • Приглашений: 3
  • Сообщений: 390
  • Пол: Мужской
  • Возраст: 37 [1987-10-12]
  • Провел на форуме:
    8 дней 13 часов
  • Последний визит:
    28-01-2025 15:03:19

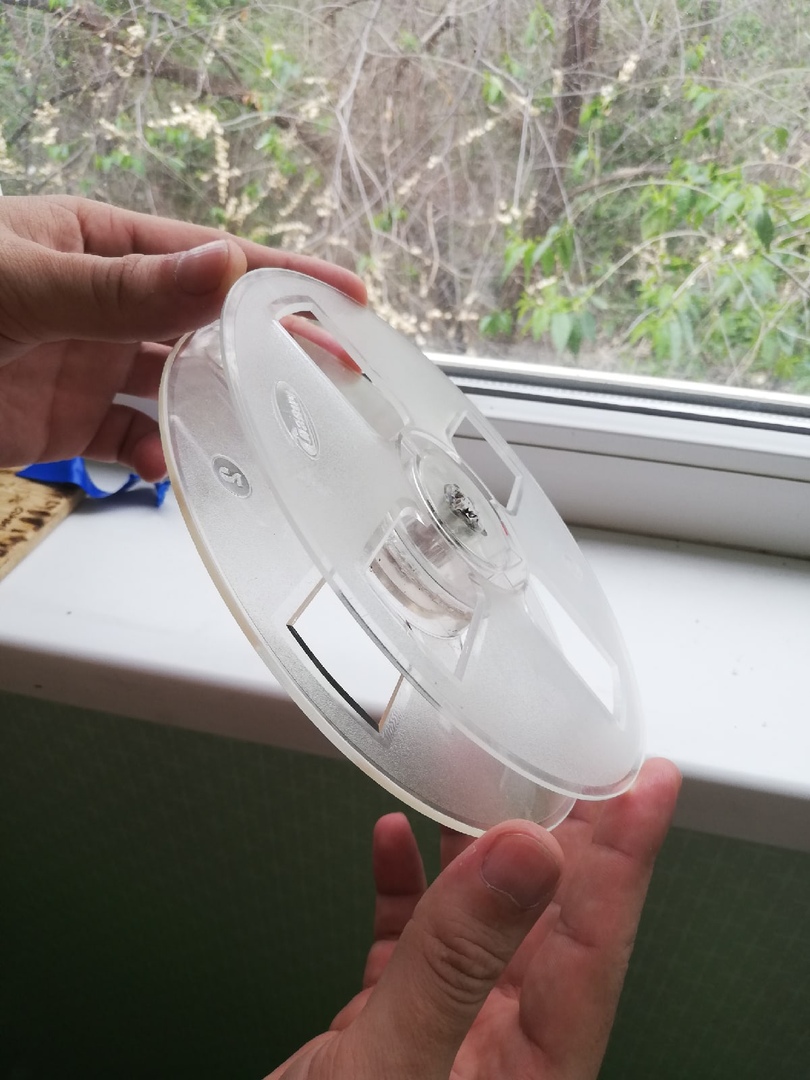

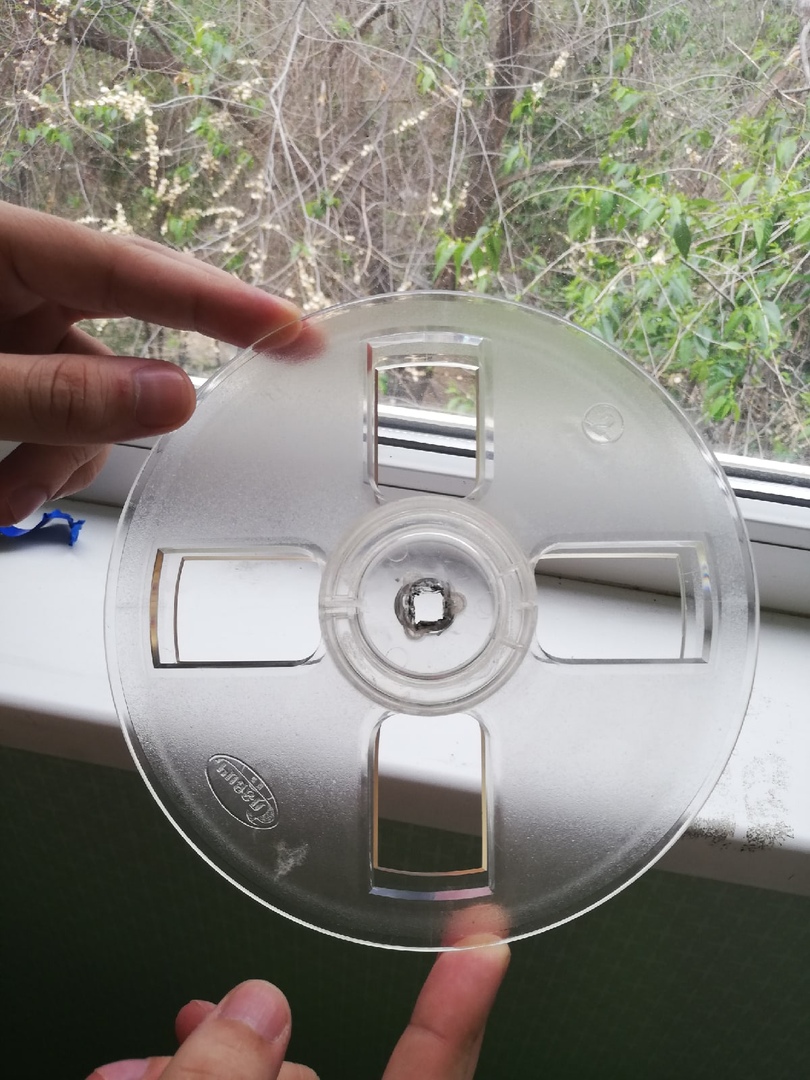

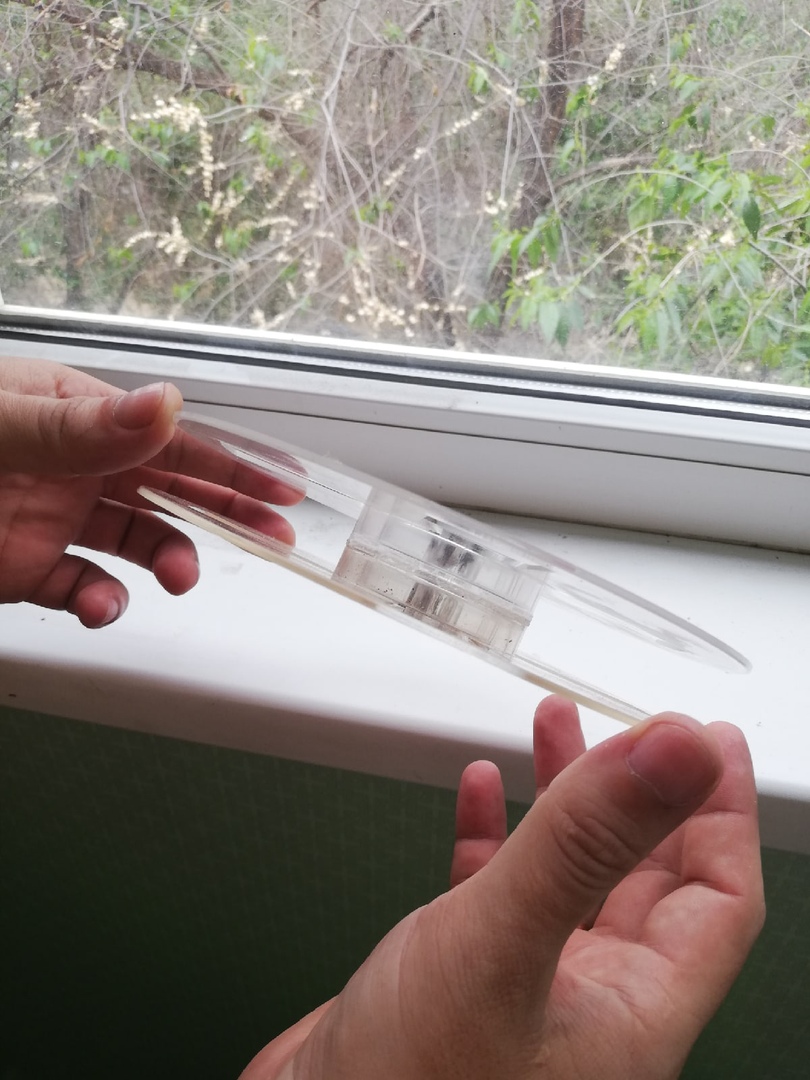

эхх.. А мог бы получится неплохой вариант. Но эксперимент провалился.
https://forumupload.ru/uploads/0018/29/2a/141/t204338.jpg
https://forumupload.ru/uploads/0018/29/2a/141/t322470.jpg
https://forumupload.ru/uploads/0018/29/2a/141/t201551.jpg

8

  • Автор: Duwakin
  • Активный участник
  • Duwakin
  • Откуда: Новочеркасск
  • Зарегистрирован: 10-10-2019
  • Приглашений: 6
  • Сообщений: 817
  • Пол: Мужской
  • Возраст: 60 [1965-01-25]
  • Провел на форуме:
    19 дней 13 часов
  • Последний визит:
    Сегодня 09:52:38
timofey написал(а):

эхх.. А мог бы получится неплохой вариант. Но эксперимент провалился.

И почему же провалился?
Плейшнер не заметил цветок?

Отредактировано Duwakin (18-05-2020 12:01:36)

9

  • Автор: timofey
  • Активный участник
  • timofey
  • Откуда: Астрахань
  • Зарегистрирован: 01-05-2020
  • Приглашений: 3
  • Сообщений: 390
  • Пол: Мужской
  • Возраст: 37 [1987-10-12]
  • Провел на форуме:
    8 дней 13 часов
  • Последний визит:
    28-01-2025 15:03:19
Duwakin написал(а):

И почему же провалился?
Плейшнер не заметил цветок?

Отредактировано Duwakin (Сегодня 13:01:36)

Катушка шире вышла. На закрывается на сматывателе замок :)

10

  • Автор: Duwakin
  • Активный участник
  • Duwakin
  • Откуда: Новочеркасск
  • Зарегистрирован: 10-10-2019
  • Приглашений: 6
  • Сообщений: 817
  • Пол: Мужской
  • Возраст: 60 [1965-01-25]
  • Провел на форуме:
    19 дней 13 часов
  • Последний визит:
    Сегодня 09:52:38
timofey написал(а):

Катушка шире вышла. На закрывается на сматывателе замок

Дык, шире не страшно. Можно и подточить.

11

  • Автор: timofey
  • Активный участник
  • timofey
  • Откуда: Астрахань
  • Зарегистрирован: 01-05-2020
  • Приглашений: 3
  • Сообщений: 390
  • Пол: Мужской
  • Возраст: 37 [1987-10-12]
  • Провел на форуме:
    8 дней 13 часов
  • Последний визит:
    28-01-2025 15:03:19
Duwakin написал(а):

Дык, шире не страшно. Можно и подточить.

Сейчас за основу взял "Тасма" катушку. Попробую на ней сделать. Там подточить удобнее будет.

12

  • Автор: Duwakin
  • Активный участник
  • Duwakin
  • Откуда: Новочеркасск
  • Зарегистрирован: 10-10-2019
  • Приглашений: 6
  • Сообщений: 817
  • Пол: Мужской
  • Возраст: 60 [1965-01-25]
  • Провел на форуме:
    19 дней 13 часов
  • Последний визит:
    Сегодня 09:52:38
timofey написал(а):

Сейчас за основу взял "Тасма" катушку. Попробую на ней сделать. Там подточить удобнее будет.

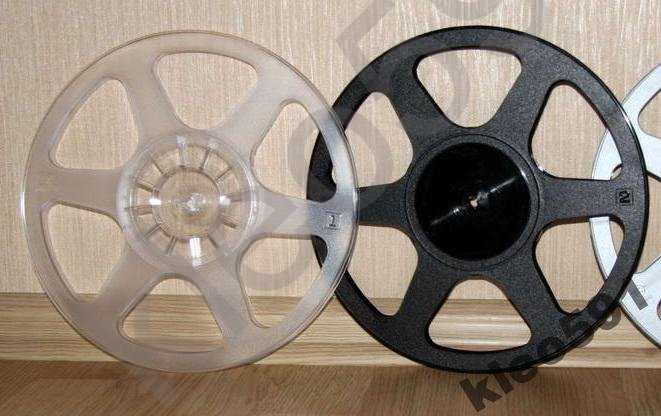

Кстати, вот ещё интересный вариант:
http://meshok.net/item/151342847_катушк … ЛИМП_НОВЬЁ
https://forumupload.ru/uploads/0018/29/2a/112/t782155.jpg
Если такие склеить, получится катушка на 240 м киноплёнки - как раз 2 части.

Могу ещё дать наколку. На предприятиях, которые занимаются монтажом и пайкой печатных плат, некоторые компоненты приходят в лентах на 16 мм катушках.
После использования они выбрасываются в мусор. Если попросить - могут отдать просто так.
Недостатки:
- внутренняя ширина ровно 16мм (в принципе, не так и страшно)
- отверстие под ось большое - надо будет колхозить переходник. Вот здесь хуже. Правда можно такой начертить и напечатать на 3d принтере.

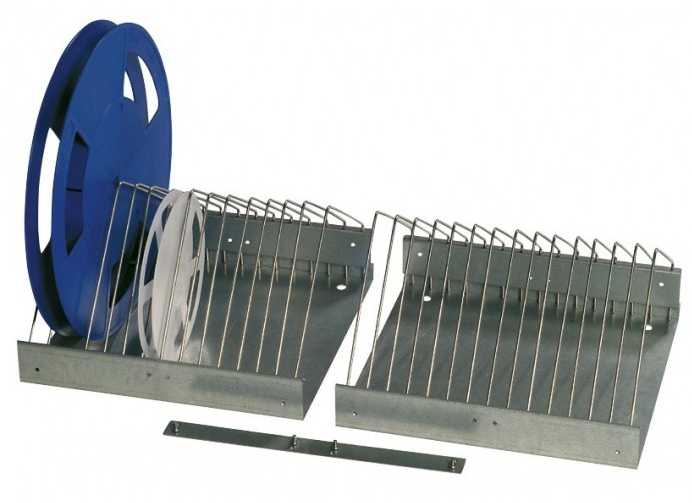

Выглядят они примерно так:
https://forumupload.ru/uploads/0018/29/2a/112/t442463.jpg

13

  • Автор: timofey
  • Активный участник
  • timofey
  • Откуда: Астрахань
  • Зарегистрирован: 01-05-2020
  • Приглашений: 3
  • Сообщений: 390
  • Пол: Мужской
  • Возраст: 37 [1987-10-12]
  • Провел на форуме:
    8 дней 13 часов
  • Последний визит:
    28-01-2025 15:03:19
Duwakin написал(а):

Кстати, вот ещё интересный вариант:
http://meshok.net/item/151342847_катушк … ЛИМП_НОВЬЁ

Если такие склеить, получится катушка на 240 м киноплёнки - как раз 2 части.

:

Есть таких парочка, но жалко :) Я кстати о них сразу подумал.

Насчёт ещё светодиодных лент вспомнил, они вроде тоже на катушках. Я думаю варианты есть  :cool:

14

  • Автор: Duwakin
  • Активный участник
  • Duwakin
  • Откуда: Новочеркасск
  • Зарегистрирован: 10-10-2019
  • Приглашений: 6
  • Сообщений: 817
  • Пол: Мужской
  • Возраст: 60 [1965-01-25]
  • Провел на форуме:
    19 дней 13 часов
  • Последний визит:
    Сегодня 09:52:38
timofey написал(а):

Насчёт ещё светодиодных лент вспомнил, они вроде тоже на катушках. Я думаю варианты есть

Да, это из этой же области. Но есть и 16мм катушки.

15

  • Автор: Старьёвщик
  • Активный участник
  • Откуда: Ростов-на-Дону
  • Зарегистрирован: 02-02-2018
  • Приглашений: 0
  • Сообщений: 343
  • Пол: Мужской
  • Провел на форуме:
    5 дней 18 часов
  • Последний визит:
    26-02-2023 12:44:25

16 мм бобины на 2,3,4 и 5 частей в природе существуют. Но не у нас, а за бугром. Пластик и металл. И коробки под них, тоже разных размеров.
Если сильно надо - ебэй в помощь. Но предупреждаю - удовольствие не из дешёвых, особенно с пересылкой.
https://a.radikal.ru/a18/2005/55/906de05eb395.jpg

16

  • Автор: Duwakin
  • Активный участник
  • Duwakin
  • Откуда: Новочеркасск
  • Зарегистрирован: 10-10-2019
  • Приглашений: 6
  • Сообщений: 817
  • Пол: Мужской
  • Возраст: 60 [1965-01-25]
  • Провел на форуме:
    19 дней 13 часов
  • Последний визит:
    Сегодня 09:52:38
Старьёвщик написал(а):

16 мм бобины на 2,3,4 и 5 частей в природе существуют. Но не у нас, а за бугром. Пластик и металл. И коробки под них, тоже разных размеров.
Если сильно надо - ебэй в помощь. Но предупреждаю - удовольствие не из дешёвых, особенно с пересылкой.

Там пасусь давно. Лет этак 10 назад с германии все усилки JVC A-X500 перетягал (не шучу).  Сейчас 4 штуки осталось. Также кучу колонок и прочей дребедени. Потом халява кончилась...
Смотрел на эти бобины. Облизывался, но не по зубам, совершенно. Особливо учитывая нынешние реалии.

17

  • Автор: max2000
  • Участник
  • Зарегистрирован: 23-05-2020
  • Приглашений: 0
  • Сообщений: 25
  • Провел на форуме:
    1 день 6 часов
  • Последний визит:
    10-01-2025 00:45:51

Выхожу из ситуации распечатывая катушки 120 и 60 метров на 3Д принтере. Так как лент много, а печать идет медленно, катушки облегчены по максимуму. Катушка состоит из двух частей, которые потом склеиваются. Печатаю одну боковинку с сердечником, потом отдельно боковинку. Легкая обработка напильником и склейка. Работают отлично.
https://d.radikal.ru/d38/2005/42/7c4d94c29446.jpg

18

  • Автор: timofey
  • Активный участник
  • timofey
  • Откуда: Астрахань
  • Зарегистрирован: 01-05-2020
  • Приглашений: 3
  • Сообщений: 390
  • Пол: Мужской
  • Возраст: 37 [1987-10-12]
  • Провел на форуме:
    8 дней 13 часов
  • Последний визит:
    28-01-2025 15:03:19
max2000 написал(а):

Выхожу из ситуации распечатывая катушки 120 и 60 метров на 3Д принтере. Так как лент много, а печать идет медленно, катушки облегчены по максимуму. Катушка состоит из двух частей, которые потом склеиваются. Печатаю одну боковинку с сердечником, потом отдельно боковинку. Легкая обработка напильником и склейка. Работают отлично.

А большие делать пробовали?

19

  • Автор: Дмитрий
  • Заблокирован
  • Откуда: Москва
  • Зарегистрирован: 30-09-2017
  • Приглашений: 0
  • Сообщений: 492
  • Пол: Мужской
  • Провел на форуме:
    5 дней 13 часов
  • Последний визит:
    13-04-2021 02:22:26
max2000 написал(а):

Выхожу из ситуации распечатывая катушки 120 и 60 метров на 3Д принтере.

Эта хорошая идея - можно открывать цех с интернет-магазином по продаже :cool: Сколько получается себестоимость одной бобины?
Wowik
Вторая фотография в теме с тремя бобинами - моя.

20

  • Автор: max2000
  • Участник
  • Зарегистрирован: 23-05-2020
  • Приглашений: 0
  • Сообщений: 25
  • Провел на форуме:
    1 день 6 часов
  • Последний визит:
    10-01-2025 00:45:51

К сожалению, ограничен размерами стола принтера 22 на 22 см. И пока необходимости не возникало. Но над этим вопросом размышлял. Можно печатать по частям, но вес пленки уже приличный, и затраты как по материалам так и по времени будут серьезными. Как вариант можно напечатать только сердечник, а боковины гнуть из проволоки по секторам на каком-нибудь кондукторе. Сердечник заранее сконструировать под монтаж боковушек. Сектора можно прихватить между собой сваркой или банально скрутить изолентой.
