Самодельный сканер 35мм

Страница: 1 2

Сообщений 1 страница 20 из 22

1

  • Автор: dan74
  • Активный участник
  • dan74
  • Откуда: Челябинск
  • Зарегистрирован: 10-09-2017
  • Приглашений: 1
  • Сообщений: 457
  • Пол: Мужской
  • Провел на форуме:
    12 дней 6 часов
  • Последний визит:
    28-12-2024 17:59:10

Давно валялась мальтика от КН.Вот и решил построить простейший сканер из того что было под руками, для 35мм плёнки.
Да и габариты получились несравненно меньше чем КН (коробка 37см*20см).
Выдаёт 46 кадров в минуту. Такая скорость идеально подходит для китайской камеры, что бы не было смазов.
Небольшая неустойчивость кадра исправляется скриптом Ависинт.
Сверху на входе в фильмовой канал надо ещё пару роликов добавить, но пока в руки не попались.
Прошу сильно не пинать.

Отредактировано dan74 (11-06-2020 15:42:20)

2

  • Автор: Дмитрий
  • Заблокирован
  • Откуда: Москва
  • Зарегистрирован: 30-09-2017
  • Приглашений: 0
  • Сообщений: 492
  • Пол: Мужской
  • Провел на форуме:
    5 дней 13 часов
  • Последний визит:
    13-04-2021 02:22:26
dan74 написал(а):

Прошу сильно не пинать.

Круто! Особенно порадовала пластинка!  :cool:

3

  • Автор: stas160575
  • Активный участник
  • Зарегистрирован: 06-02-2019
  • Приглашений: 0
  • Сообщений: 336
  • Провел на форуме:
    7 дней 10 часов
  • Последний визит:
    24-09-2024 12:13:20
dan74 написал(а):

Давно валялась мальтика от КН.Вот и решил построить простейший сканер из того что было под руками, для 35мм плёнки.
Да и габариты получились несравненно меньше чем КН (коробка 37см*20см).
Выдаёт 46 кадров в минуту. Такая скорость идеально подходит для китайской камеры, что бы не было смазов.
Небольшая неустойчивость кадра исправляется скриптом Ависинт.
Сверху на входе в фильмовой канал надо ещё пару роликов добавить, но пока в руки не попались.
Прошу сильно не пинать.

Отредактировано dan74 (Сегодня 16:42:20)

А по мне так круто сделано все. Чем переделывать целый КН, аккуратнее смотрится это простое  и компактное приспособление.

4

  • Автор: 16-ЗП
  • Активный участник
  • Зарегистрирован: 09-03-2017
  • Приглашений: 0
  • Сообщений: 502
  • Провел на форуме:
    5 дней 21 час
  • Последний визит:
    02-12-2024 13:08:48

Интересная конструкция! :cool:

5

  • Автор: Дмитрий
  • Заблокирован
  • Откуда: Москва
  • Зарегистрирован: 30-09-2017
  • Приглашений: 0
  • Сообщений: 492
  • Пол: Мужской
  • Провел на форуме:
    5 дней 13 часов
  • Последний визит:
    13-04-2021 02:22:26
dan74 написал(а):

Выдаёт 46 кадров в минуту

Ну приобнял он её грамотно, другие актёры Голливуда аплодируют стоя)  :cool: и она глазки отвела на его руку...  :rolleyes:

Отредактировано Дмитрий (12-06-2020 14:51:08)

6

  • Автор: dan74
  • Активный участник
  • dan74
  • Откуда: Челябинск
  • Зарегистрирован: 10-09-2017
  • Приглашений: 1
  • Сообщений: 457
  • Пол: Мужской
  • Провел на форуме:
    12 дней 6 часов
  • Последний визит:
    28-12-2024 17:59:10

Дмитрий
классика    "Дайте мужа Анне Дзаккео"

Отредактировано dan74 (12-06-2020 17:43:28)

7

  • Автор: Контраст-Фильм
  • Участник
  • Контраст-Фильм
  • Откуда: Пенза
  • Зарегистрирован: 06-05-2019
  • Приглашений: 0
  • Сообщений: 15
  • Пол: Мужской
  • Провел на форуме:
    5 часов 57 минут
  • Последний визит:
    13-06-2020 17:01:27
dan74 написал(а):

Давно валялась мальтика от КН.Вот и решил построить простейший сканер из того что было под руками, для 35мм плёнки.

Очень понравилось!
талантливо, тонко прочувствовано и позитивно...
Благодарю! Восхищенью нет предела.

8

  • Автор: Виктор
  • Активный участник
  • Откуда: СНГ
  • Зарегистрирован: 02-04-2018
  • Приглашений: 0
  • Сообщений: 477
  • Пол: Мужской
  • Возраст: 63 [1962-01-09]
  • Провел на форуме:
    8 дней 9 часов
  • Последний визит:
    31-12-2024 18:31:12
dan74 написал(а):

Давно валялась мальтика от КН.Вот и решил построить простейший сканер из того что было под руками,

Замечательно, как говорится из того что было  в гараже или в кладовке. Интересно а никто не пробовал  для привода
мальтийки  импользовать шаговый двигатель. Было бы намного тише и стабильней кадр,  обороты можно регулировать  и у шагового  крутящий момент   хороший, или даж сам шаговый двигатель можно  попробовать настроить на прерывистое движение. Благо щас есть где это взять. Есть же проекторы где применён прямой привод  мальтийки без  промежуточных узлов. Тот же Kinoton FP30, имеет шаговый  двигатель, только там  ещё электронная система синхронизации. А тут просто сканирование, проще все. Получился  бы  сканер с неплохим параметрами.

Отредактировано Виктор (13-06-2020 17:42:32)

9

  • Автор: Дмитрий
  • Заблокирован
  • Откуда: Москва
  • Зарегистрирован: 30-09-2017
  • Приглашений: 0
  • Сообщений: 492
  • Пол: Мужской
  • Провел на форуме:
    5 дней 13 часов
  • Последний визит:
    13-04-2021 02:22:26

Это всё интересно, но на практике - редкие заказы на оцифровку 35-мм. киноплёнки. Или у кого-то есть, что оцифровывать? А конструкции прикольные и интересные, не спорю.

10

  • Автор: КПТ-36
  • Администратор
  • КПТ-36
  • Откуда: Россия
  • Зарегистрирован: 16-02-2017
  • Приглашений: 19
  • Сообщений: 2339
  • Пол: Мужской
  • Возраст: 54 [1970-10-09]
  • Провел на форуме:
    2 месяца 9 дней
  • Последний визит:
    Сегодня 14:12:12
Дмитрий написал(а):

Или у кого-то есть, что оцифровывать?

Есть, только денег на достойную камеру нет, а о киносканере и не мечтаем.

11

  • Автор: Дмитрий
  • Заблокирован
  • Откуда: Москва
  • Зарегистрирован: 30-09-2017
  • Приглашений: 0
  • Сообщений: 492
  • Пол: Мужской
  • Провел на форуме:
    5 дней 13 часов
  • Последний визит:
    13-04-2021 02:22:26
КПТ-36 написал(а):

Есть, только денег на достойную камеру нет

А что, если не секрет? Я думал, что уже оцифровали всё, что можно на 35...

12

  • Автор: КПТ-36
  • Администратор
  • КПТ-36
  • Откуда: Россия
  • Зарегистрирован: 16-02-2017
  • Приглашений: 19
  • Сообщений: 2339
  • Пол: Мужской
  • Возраст: 54 [1970-10-09]
  • Провел на форуме:
    2 месяца 9 дней
  • Последний визит:
    Сегодня 14:12:12

С ходу и не скажешь, например из художественных которых нет в интернете с достойным качеством "Юнга Северного флота", "Четвёртая высота", эти два фильма на лавсане 1 категории, ещё есть фильм 3 категории "Свободное падение" с Мягковым в главной роли, его в интернете вообще нет. Документалка одначастёвки кое-какие есть, "О кино, кино!" про Герасимова, 9 частей, одной правда нет, тоже в интернете не было, я пытался на DV камеру снимать, как-то так.

13

  • Автор: Дмитрий
  • Заблокирован
  • Откуда: Москва
  • Зарегистрирован: 30-09-2017
  • Приглашений: 0
  • Сообщений: 492
  • Пол: Мужской
  • Провел на форуме:
    5 дней 13 часов
  • Последний визит:
    13-04-2021 02:22:26
КПТ-36 написал(а):

я пытался на DV камеру снимать, как-то так.

Ну и отлично получилось! Не надо никакой хорошей камеры или сканера, когда и так нормально получается. И ещё один момент. Деньги-же за это, я так понял, никто не платит? А тогда зачем изгаляться, и придумывать дорогую оцифровку?..  Всё надо учитывать и просчитывать для комфортной жизни, лишнее на себя брать ни к чему (ИМХО).

14

  • Автор: Алексей
  • Активный участник
  • Алексей
  • Откуда: Волгоград
  • Зарегистрирован: 14-03-2022
  • Приглашений: 0
  • Сообщений: 195
  • Пол: Мужской
  • Провел на форуме:
    3 дня 9 часов
  • Последний визит:
    Вчера 19:36:11
dan74 написал(а):

Давно валялась мальтика от КН.Вот и решил построить простейший сканер из того что было под руками, для 35мм плёнки.

жаль видео недоступно, глянуть бы что и как ... А то как раз КН лежит без дела

15

  • Автор: dan74
  • Активный участник
  • dan74
  • Откуда: Челябинск
  • Зарегистрирован: 10-09-2017
  • Приглашений: 1
  • Сообщений: 457
  • Пол: Мужской
  • Провел на форуме:
    12 дней 6 часов
  • Последний визит:
    28-12-2024 17:59:10

Алексей
Вам сюда, наглядно и подробно. - Переделка кинопроектора КН-17М для покадровой оцифровки.

Отредактировано dan74 (05-05-2022 18:51:57)

16

  • Автор: dan74
  • Активный участник
  • dan74
  • Откуда: Челябинск
  • Зарегистрирован: 10-09-2017
  • Приглашений: 1
  • Сообщений: 457
  • Пол: Мужской
  • Провел на форуме:
    12 дней 6 часов
  • Последний визит:
    28-12-2024 17:59:10

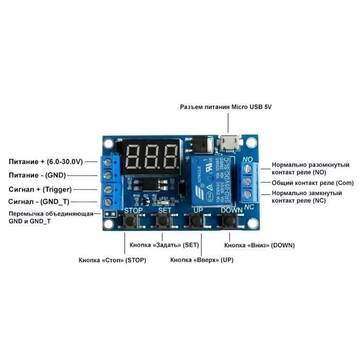

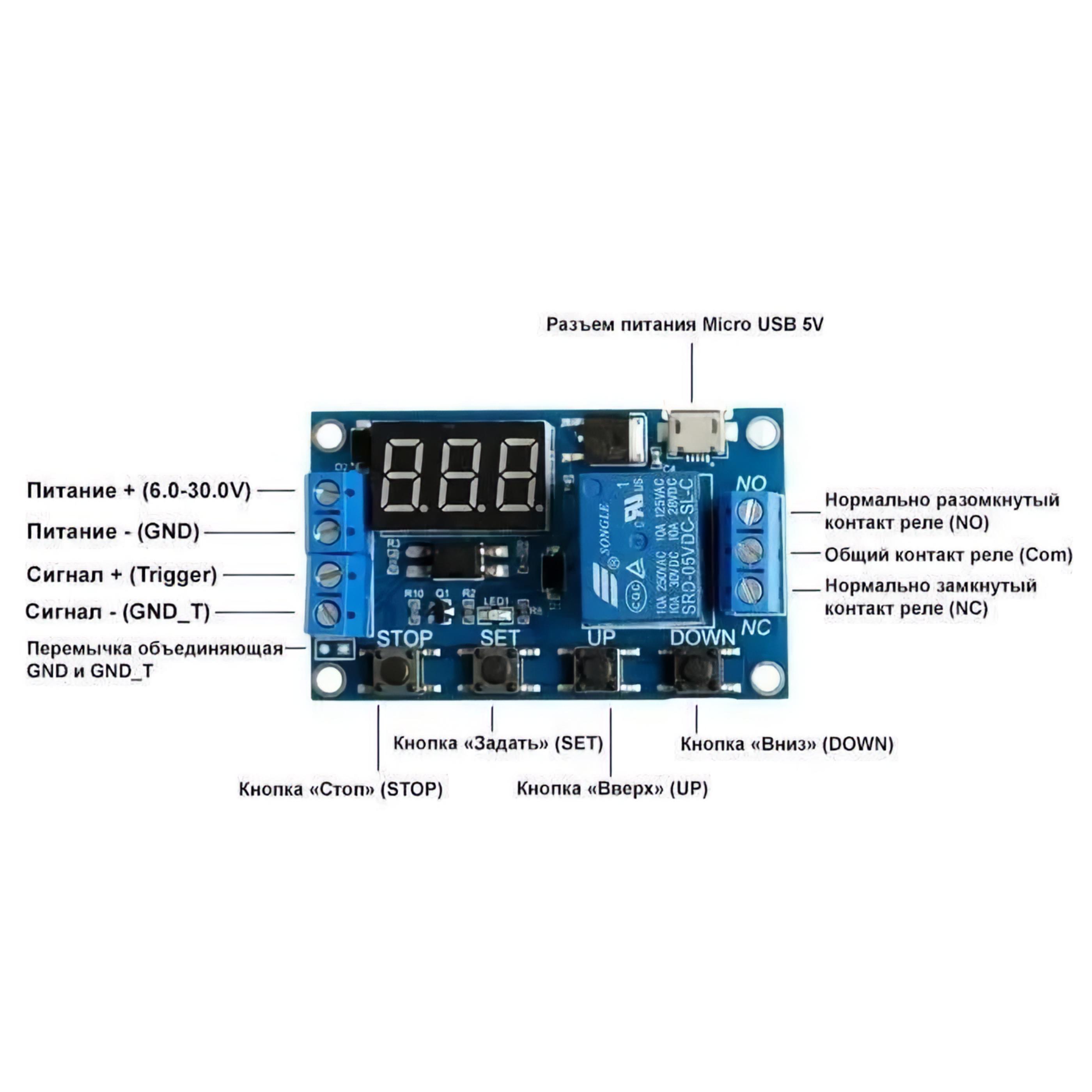

Это просто макет, пример использования цикличного реле (программа P3.2) -  время срабатывания (от 0,1 секунды до 999 минут).
Программа не сбрасывается после отключения от сети. При включении сама автоматом запускается.
Для остановки подержать кнопку SET - запуск вновь кнопка SET.

https://forumupload.ru/uploads/0018/29/2a/13/t472154.jpg

Отредактировано dan74 (15-05-2024 06:25:31)

17

  • Автор: КПТ-36
  • Администратор
  • КПТ-36
  • Откуда: Россия
  • Зарегистрирован: 16-02-2017
  • Приглашений: 19
  • Сообщений: 2339
  • Пол: Мужской
  • Возраст: 54 [1970-10-09]
  • Провел на форуме:
    2 месяца 9 дней
  • Последний визит:
    Сегодня 14:12:12

dan74
А как точность позиционирования кадра в такой системе?

18

  • Автор: dan74
  • Активный участник
  • dan74
  • Откуда: Челябинск
  • Зарегистрирован: 10-09-2017
  • Приглашений: 1
  • Сообщений: 457
  • Пол: Мужской
  • Провел на форуме:
    12 дней 6 часов
  • Последний визит:
    28-12-2024 17:59:10

КПТ-36
Андрей тут цель ставилась запуск двигателя на один кадр в автомате.Сама механика от Лектор-600.Там учитель сам нажимал кнопку на пульте для перемещения на следующий кадр.А теперь вопрос? Как в момент остановки сделать захват кадра, когда вся механика стоит.? Наверное надо просто поставить второе такое реле, но с задержкой на 2 секунды на захват кадра. На первом выбрано 1.5 секунды.
Механизм уже старый, тряска есть. Но это всё таки макет - пробник.

Отредактировано dan74 (15-05-2024 16:27:35)

19

  • Автор: КПТ-36
  • Администратор
  • КПТ-36
  • Откуда: Россия
  • Зарегистрирован: 16-02-2017
  • Приглашений: 19
  • Сообщений: 2339
  • Пол: Мужской
  • Возраст: 54 [1970-10-09]
  • Провел на форуме:
    2 месяца 9 дней
  • Последний визит:
    Сегодня 14:12:12
dan74 написал(а):

А теперь вопрос? Как в момент остановки сделать захват кадра, когда вся механика стоит.?

На реле ведь переключающий контакт, может его как-то использовать?

20

  • Автор: dan74
  • Активный участник
  • dan74
  • Откуда: Челябинск
  • Зарегистрирован: 10-09-2017
  • Приглашений: 1
  • Сообщений: 457
  • Пол: Мужской
  • Провел на форуме:
    12 дней 6 часов
  • Последний визит:
    28-12-2024 17:59:10

КПТ-36
Попробовал, почему то на мультиметр сигнал чётко срабатывает,на каждый шаг.Подключаю к мышке. срабатывает не понятно как, с пропусками нажатий.Может это от того,что на первой паре реле идёт замыкание 12 вольт на двигатель.Хочу подключить на второой контакт ещё одно реле.А уже с пустых контактов брать сигнал на мышку.Просто уже охота добить,раз уж взялся.

Отредактировано dan74 (17-05-2024 05:04:07)
