схему на кинап "уо-13" ищу

Страница: 1

Сообщений 1 страница 7 из 7

1

  • Автор: prohor77
  • Участник
  • Зарегистрирован: 16-07-2020
  • Приглашений: 0
  • Сообщений: 15
  • Провел на форуме:
    2 часа 42 минуты
  • Последний визит:
    05-03-2024 00:09:36

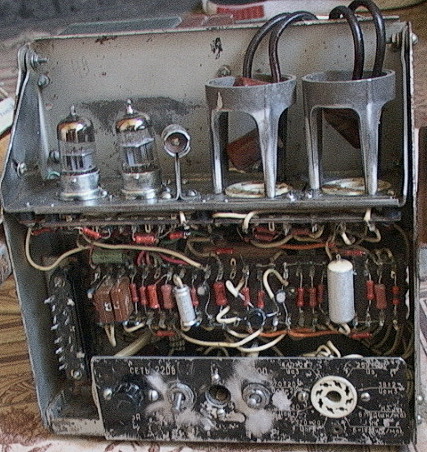

Доброго!  Ищу схему с целью воскресить на этот усилитель :
https://forumupload.ru/uploads/0018/29/2a/161/t169929.jpg
Помогите , пожалуйста.. и немного слов о нем - из какого шкафа и т.д

Отредактировано prohor77 (16-07-2020 11:13:38)

2

  • Автор: КПТ-36
  • Администратор
  • КПТ-36
  • Откуда: Россия
  • Зарегистрирован: 16-02-2017
  • Приглашений: 20
  • Сообщений: 2347
  • Пол: Мужской
  • Возраст: 54 [1970-10-09]
  • Провел на форуме:
    2 месяца 9 дней
  • Последний визит:
    Сегодня 09:53:20

На фото не УО-13, это блок с более ранних усилителей.
УО-11, УО-13, УО-15 это блоки из последней линейки ламповых усилителей "Звук", после них пошла линейка транзисторных усилителей "Звук Т", а Ваш экземпляр постарше будет.

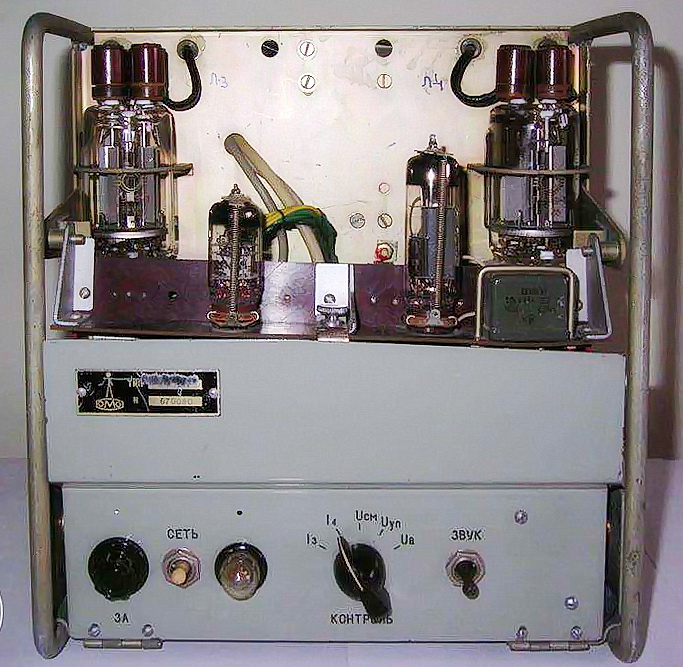

Вот УО-13
https://forumupload.ru/uploads/0018/29/2a/2/t919953.jpg

3

  • Автор: prohor77
  • Участник
  • Зарегистрирован: 16-07-2020
  • Приглашений: 0
  • Сообщений: 15
  • Провел на форуме:
    2 часа 42 минуты
  • Последний визит:
    05-03-2024 00:09:36

Спасибо ... мне бы схему на него..

4

  • Автор: КПТ-36
  • Администратор
  • КПТ-36
  • Откуда: Россия
  • Зарегистрирован: 16-02-2017
  • Приглашений: 20
  • Сообщений: 2347
  • Пол: Мужской
  • Возраст: 54 [1970-10-09]
  • Провел на форуме:
    2 месяца 9 дней
  • Последний визит:
    Сегодня 09:53:20

Так его опознать ещё нужно, чтобы схему искать, шильдик то есть какой?

5

  • Автор: Виктор
  • Активный участник
  • Откуда: СНГ
  • Зарегистрирован: 02-04-2018
  • Приглашений: 0
  • Сообщений: 480
  • Пол: Мужской
  • Возраст: 63 [1962-01-09]
  • Провел на форуме:
    8 дней 10 часов
  • Последний визит:
    31-01-2025 11:57:44

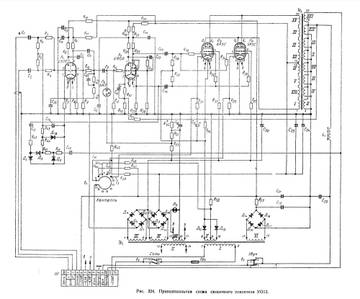

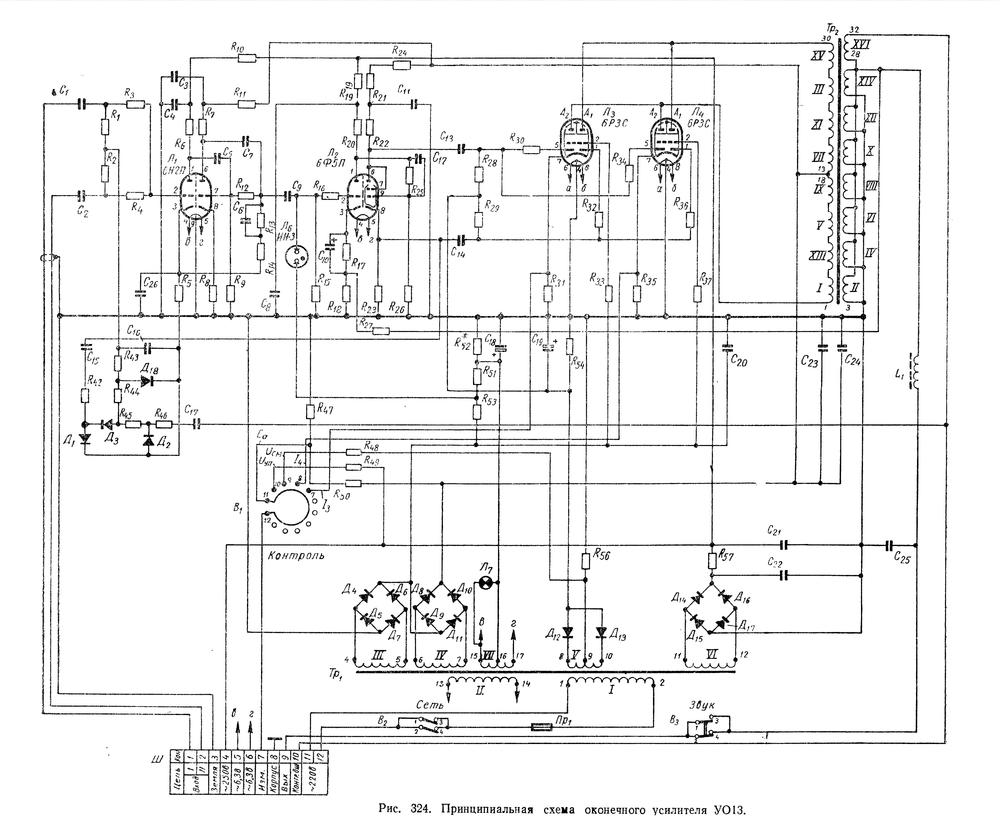

Это схема  из комплекта 3вук 6-50   В книге Справочная книга по технике кинопоказа  (есть  в библиотеке на форуме) есть инфа по этим усилителям.
https://forumupload.ru/uploads/0018/29/2a/34/t397278.jpg
схема может отличатся  только возможно  контролем режимов  тут на схеме все идёт на измерительные прибор на шкафу, а у автора на фото просто на панельку  для измерения внешним прибором, возможно  так. К стати  на форуме книга скачалась без вкладок со схемами. Может  только у меня  не знаю. Главное чтоб трансы  были живые  а остальное   все лечиться не так сложно.

Отредактировано Виктор (16-07-2020 22:24:51)

6

  • Автор: КПТ-36
  • Администратор
  • КПТ-36
  • Откуда: Россия
  • Зарегистрирован: 16-02-2017
  • Приглашений: 20
  • Сообщений: 2347
  • Пол: Мужской
  • Возраст: 54 [1970-10-09]
  • Провел на форуме:
    2 месяца 9 дней
  • Последний визит:
    Сегодня 09:53:20
Виктор написал(а):

схема может отличатся  только возможно  контролем режимов  тут на схеме все идёт на измерительные прибор на шкафу

На усилителе автора темы стоят лампы 6Н2П, 6Н1П и две 6Р3С, на на УО-13 6Н2П, 6Ф5П и две 6Р3С.

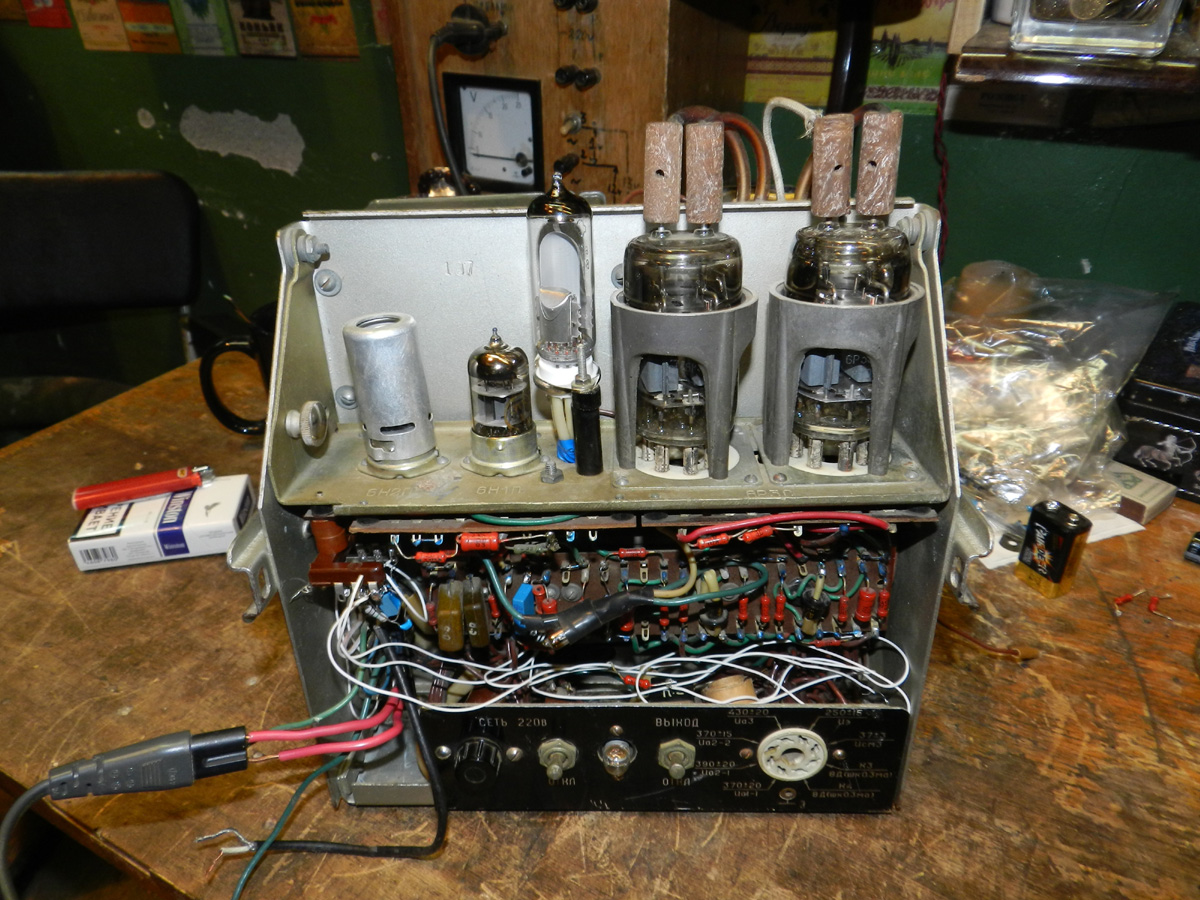

Вот нашёл фото, там написана маркировка ламп.
https://forumupload.ru/uploads/0018/29/2a/2/t926727.jpg

Виктор написал(а):

К стати  на форуме книга скачалась без вкладок со схемами

Виктор
Там две ссылки, одна на книгу, другая на вкладки.

7

  • Автор: Виктор
  • Активный участник
  • Откуда: СНГ
  • Зарегистрирован: 02-04-2018
  • Приглашений: 0
  • Сообщений: 480
  • Пол: Мужской
  • Возраст: 63 [1962-01-09]
  • Провел на форуме:
    8 дней 10 часов
  • Последний визит:
    31-01-2025 11:57:44

На крайнем фото  видны переделки  усилка, в место неонки  поставили лампу 6Е1П. Про вкладки не так написал  извиняюсь, не   с книгой скачались а вообще не мог скачать  их , выкидывало куда то скачать приложение,  другим браузером  получилось.

Отредактировано Виктор (17-07-2020 11:42:51)
