Украина 4М,она же 16ук2,ПП-16-4-2.
На мой взгляд самая удачная Украина.
Представляет собой модернизированную Украину-4.В данной модели было использовано основание от кинопроектора П16П-1 с подъемным механизмом, а также модернизирован звукоблок (вместо зеркал был установлен светопровод и фотодиод). Выпуск модернизированного комплекта продолжался с 1971 по 1973 гг.Встречалась двух цветов-серая и голубая молотковая эмаль.
Состав киноустановки:
Кинопроектор ПП-16-4-2;
Ящик кинопроектора,в котором находятся две отвертки,склеечный пресс,масленка,два пузырька с маслом и киноклеем,две запасные лампы К22,4 запасные лампы К4-3.
Комплект КЗВП-10:
Усилитель 6у34
Громкоговорители 25а-64 (половинки)
Комплект кабелей
Две 16мм бобины на 120 и 600 м
16мм моталки.
Киноавтотрансформатор КАТ-16
Киноэкран ЭПБ-С 2,6.
Фото Украины из первой серии.
Украина-4М
Сообщений 1 страница 20 из 20
Поделиться109-07-2017 15:05:42
- Активный участник
- Зарегистрирован: 06-07-2017
- Приглашений: 0
- Сообщений: 301
- Провел на форуме:
9 дней 15 часов - Последний визит:
21-06-2024 23:52:25
Поделиться209-07-2017 15:08:06
- Активный участник
- Зарегистрирован: 06-07-2017
- Приглашений: 0
- Сообщений: 301
- Провел на форуме:
9 дней 15 часов - Последний визит:
21-06-2024 23:52:25
Вот Украина из моей коллекции
Поделиться309-07-2017 15:20:03
- Активный участник
- Зарегистрирован: 06-07-2017
- Приглашений: 0
- Сообщений: 301
- Провел на форуме:
9 дней 15 часов - Последний визит:
21-06-2024 23:52:25
Правильная зарядка фильма
Поделиться409-07-2017 15:25:58
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 20
- Сообщений: 2347
- Пол: Мужской
- Возраст: 54 [1970-10-09]
- Провел на форуме:
2 месяца 9 дней - Последний визит:
Сегодня 09:53:20
Встречалась двух цветов-серая и голубая молотковая эмаль.
Голубую не встречал, а на светло зелёной даже довелось поработать.
Фото с АВИТО.
Поделиться509-07-2017 16:02:47
- Активный участник
- Зарегистрирован: 06-07-2017
- Приглашений: 0
- Сообщений: 301
- Провел на форуме:
9 дней 15 часов - Последний визит:
21-06-2024 23:52:25
Голубую не встречал, а на светло зелёной даже довелось поработать.
Ну да,я этот цвет и имел в виду.
Поделиться617-08-2017 23:51:02
- Активный участник
- Откуда: Москва
- Зарегистрирован: 07-08-2017
- Приглашений: 0
- Сообщений: 335
- Пол: Мужской
- Возраст: 49 [1975-11-08]
- Провел на форуме:
6 дней 4 часа - Последний визит:
05-10-2021 19:37:57
Видел на Avito "Украину4М" в оранжевом тоне.
Поделиться718-08-2017 09:41:37
- Активный участник
- Зарегистрирован: 06-07-2017
- Приглашений: 0
- Сообщений: 301
- Провел на форуме:
9 дней 15 часов - Последний визит:
21-06-2024 23:52:25
Видел на Avito "Украину4М" в оранжевом тоне.
Да,видел тоже,но большие подозрения что она перекрашенная
Поделиться818-08-2017 23:59:02
Оранжевая "Украина" уже довольно давно на Авито болтается.Судя по фото она перекрашена,причём очень не аккуратно.
Поделиться904-09-2017 18:57:57
Еще в апреле этого года на одном из аукционов продавалась установка Украина-5.
Написал продавцу и спросил, ничего ли он не путает. На фотографии по идее проектор ПП16-4-II?
Проектор успешно продался, ответ так и не последовал.
И вот на прошлой неделе, на мое удивление, получил ответ. Продавец уверяет, что на шильде проектора была надпись П16-П1 УЗ 1972г.
Возможно ли это, или все таки продавец что то перепутал?
Поделиться1005-09-2017 14:04:47
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 20
- Сообщений: 2347
- Пол: Мужской
- Возраст: 54 [1970-10-09]
- Провел на форуме:
2 месяца 9 дней - Последний визит:
Сегодня 09:53:20
Продавец уверяет, что на шильде проектора была надпись П16-П1 УЗ 1972г.
Возможно ли это, или все таки продавец что то перепутал?
В первом сообщении КН выложил фото с обложки журнала "Киномеханик", так там Украина-4М головкой больше похожа на Украину-5, а чтобы Украина-5 была похожа на Украину-4М сильно сомневаюсь.
Поделиться1125-03-2019 17:31:32
В первом сообщении КН выложил фото с обложки журнала "Киномеханик", так там Украина-4М головкой больше похожа на Украину-5,
Оно так и есть. На фото в первом посте Украина 5 и усилитель под ней тоже из ее комплекта. У Украины 4 формы другие и усилитель 90-У-2, и фотоэлемент расположен в верхней части усилителя под сдвижной заслонкой. Украина 4 не сможет работать с усилителем от Украины 5 ввиду отсутствия в нем фотоэлектронного преобразователя.
Поделиться1225-03-2019 18:23:51
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 20
- Сообщений: 2347
- Пол: Мужской
- Возраст: 54 [1970-10-09]
- Провел на форуме:
2 месяца 9 дней - Последний визит:
Сегодня 09:53:20
Украина 4 не сможет работать с усилителем от Украины 5 ввиду отсутствия в нем фотоэлектронного преобразователя.
Про Украину 4 в этой теме ни кто и не писал, тема называется "Украина-4М", буква "М" в названии имеет ключевое значение.
Посмотрите на лобовине расположен разъём для подключения усилителя и нет лючка для проверки ФЭУ.
На фото в первом посте Украина 5 и усилитель под ней тоже из ее комплекта. У Украины 4 формы другие
Если Вы внимательней посмотрите на фото в первом посте, то "формы" как раз от Украины-4, гляньте на фонарь, все углы скруглённые, чего нет на Украине-5, да и на головке тоже углы частично скруглённые, единственное звукоблок напоминает Украину-5. Это фото из журнала киномеханик, под фото есть название кинопроектора, скорее всего это фото опытного образца, так как с серийной Украиной-4М имеются различия.
Поделиться1325-03-2019 19:23:58
Совершенно верно, Украина 4 м полностью совместима и взаимозаменяема с комплектацией Украины - 5
Поделиться1402-12-2023 07:58:12

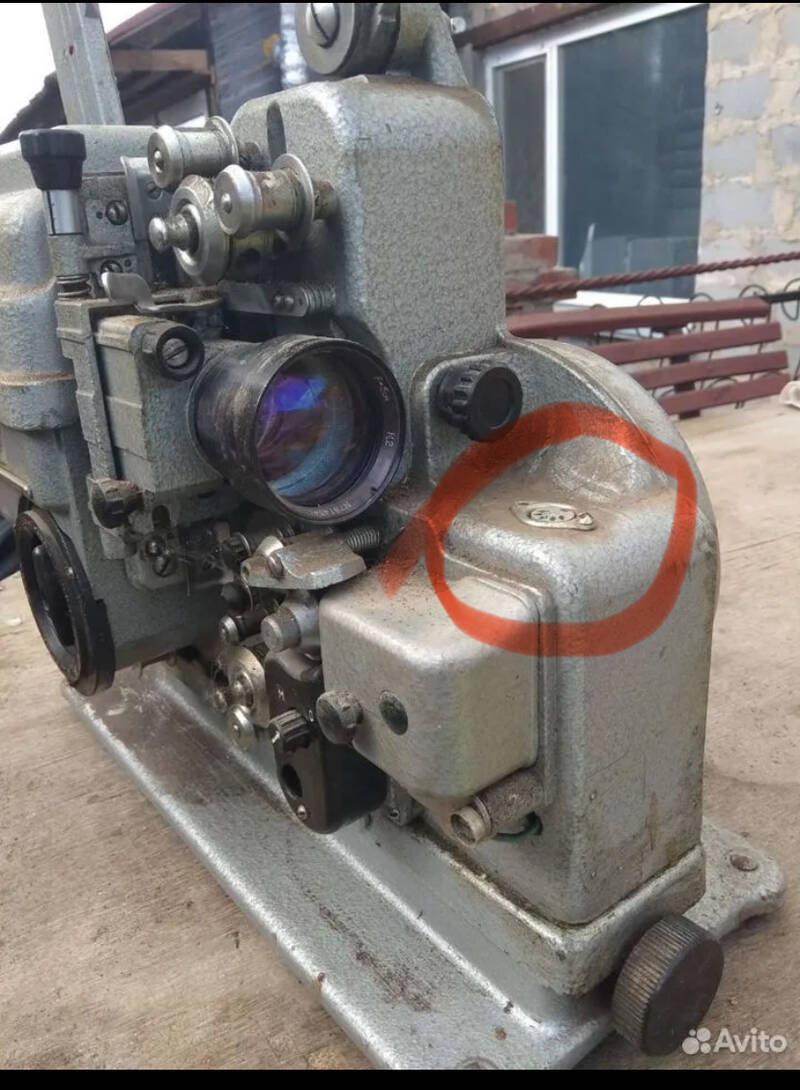

Вариант размещения разъема 5din звукового кабеля на 4М. Вариант стандартного или переделка 4й молели?
Фото с Авито
Отредактировано Андрей Уфимцев (02-12-2023 07:59:00)
Поделиться1502-12-2023 09:01:54
- Активный участник
- Откуда: Новочеркасск
- Зарегистрирован: 10-10-2019
- Приглашений: 6
- Сообщений: 817
- Пол: Мужской
- Возраст: 60 [1965-01-25]
- Провел на форуме:
19 дней 13 часов - Последний визит:
Сегодня 09:52:38
Вариант размещения разъема 5din звукового кабеля на 4М. Вариант стандартного или переделка 4й молели?
Первые партии 4М были именно такие.
Платформа уже с подъёмником, значит не переделка. А дырки под "унитаз", видимо, ещё оставались, поэтому туда и впихнули разъём.
Поделиться1610-01-2024 06:57:13

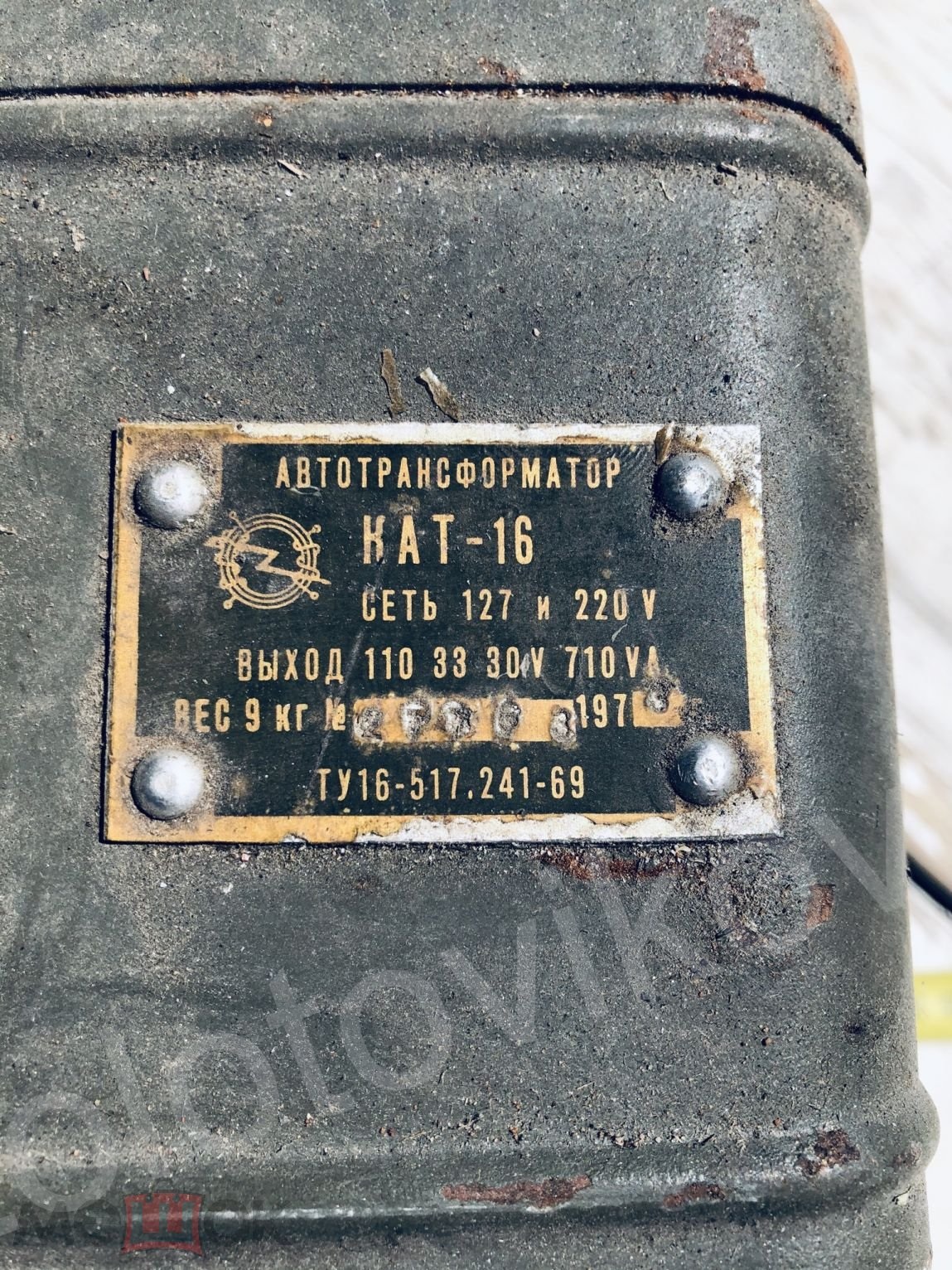

А кто знает, логотип какого предприятия находится на шильде КАТ-16? Были они пр-ва Хмельницкого завода, но на таких в логотипе надпись ХЗТП. А здесь чьих будет аппарат?
Поделиться1710-01-2024 07:47:09
- Активный участник
- Откуда: Новочеркасск
- Зарегистрирован: 10-10-2019
- Приглашений: 6
- Сообщений: 817
- Пол: Мужской
- Возраст: 60 [1965-01-25]
- Провел на форуме:
19 дней 13 часов - Последний визит:
Сегодня 09:52:38
А кто знает, логотип какого предприятия находится на шильде КАТ-16? Были они пр-ва Хмельницкого завода, но на таких в логотипе надпись ХЗТП. А здесь чьих будет аппарат?
Да, это Хмельницкий завод трансформаторных подстанций, Завод «Укрэлектроаппарат»
old-lighting.ru/ru/manufacturers/hztp
Вот здесь собраны очень многие логотипы:
old-lighting.ru/ru/manufacturers
Поделиться1810-01-2024 09:44:42
- Модератор
- Зарегистрирован: 12-06-2018
- Приглашений: 0
- Сообщений: 755
- Пол: Мужской
- Провел на форуме:
25 дней 9 часов - Последний визит:
Сегодня 11:06:22
Sim написал(а):
Вот здесь собраны очень многие логотипы:
https://old-lighting.ru/ru/manufacturers
По этой ссылке пишут, что доступ запрещён.
Отредактировано GreifeR (10-01-2024 09:45:25)
Поделиться1911-01-2024 07:14:27
- Активный участник
- Откуда: Новочеркасск
- Зарегистрирован: 10-10-2019
- Приглашений: 6
- Сообщений: 817
- Пол: Мужской
- Возраст: 60 [1965-01-25]
- Провел на форуме:
19 дней 13 часов - Последний визит:
Сегодня 09:52:38
По этой ссылке пишут, что доступ запрещён.
Блин, извините, коллеги. Этот раздел, действительно закрыт для гостей. Просто я зарегистрирован на этом сайте и захожу под своим аккаунтом и, ессно, не обратил внимание на ограничения.
Ещё раз прошу прощения.
Поделиться2012-01-2024 18:17:49
Спасибо
