В каком положении приёмного узла смотреть кино?

Страница: 1

Сообщений 1 страница 6 из 6

1

  • Автор: RadiohateRR
  • Активный участник
  • Зарегистрирован: 27-07-2019
  • Приглашений: 0
  • Сообщений: 247
  • Провел на форуме:
    5 дней 0 часов
  • Последний визит:
    12-12-2024 01:54:35

Скажите, пожалуйста, есть-ли разница в каком положении смотреть 600-метровый фильм? Кинопроектор Bell & Howell 1585. Во всех видео, которые нашёл, кино смотрят в среднем положении приёмного узла. А в верхнее положение переводят только для перемотки (незаправленной) плёнки к началу.
Среднее положение для проекции:
http://forumimage.ru/thumbs/20200906/159942418198569150.jpg
Верхнее положение для обратной перемотки:
http://forumimage.ru/thumbs/20200906/159942418883589511.jpg
5-ти минутные фильмы смотрел в верхнем положении - всё нормально. А вот прежде чем пробовать смотреть 600-метровые плёнки решил спросить у общественности.
Внутренности проектора, вид сзади:
http://forumimage.ru/thumbs/20200906/159942419763912018.jpg http://forumimage.ru/thumbs/20200906/15994242058134382.jpg
Шестерни ведущие к приёмному узлу:
http://forumimage.ru/thumbs/20200906/1599424214446930100.jpg http://forumimage.ru/thumbs/20200906/159942422262939773.jpg
Внутренности приёмного узла:
http://forumimage.ru/thumbs/20200906/159942422915088456.jpg http://forumimage.ru/thumbs/20200906/159942424374066495.jpg http://forumimage.ru/thumbs/20200906/15994242355469748.jpg http://forumimage.ru/thumbs/20200906/15994242513782925.jpg http://forumimage.ru/thumbs/20200906/159942425959723837.jpg
У меня сложилось впечатление, что нет разницы для механики проектора в каком положении приёмного узла работать. Но я не механик, могу и ошибаться, не хочется угробить проектор или фильмокопии. Есть потребность смотреть фильмы именно в верхнем положении приёмного узла, чтоб катушка не скреблась о проектор.

Заранее благодарю за ответы.

Отредактировано RadiohateRR (06-09-2020 23:52:08)

2

  • Автор: КПТ-36
  • Администратор
  • КПТ-36
  • Откуда: Россия
  • Зарегистрирован: 16-02-2017
  • Приглашений: 20
  • Сообщений: 2347
  • Пол: Мужской
  • Возраст: 54 [1970-10-09]
  • Провел на форуме:
    2 месяца 9 дней
  • Последний визит:
    Сегодня 03:02:28

Я конечно не видел такой проектор в живую, но глядя по фото могу предположить что верхнее положение кронштейна наматывателя для перемотки, а среднее для проекции. На последнем фото видно что ось наматывателя расположена на отдельном рычаге, получается что в среднем положении кронштейна чем тяжелее приёмная бобина, тем сильнее натягивается ремень, а так так на фото я не увидел узла фрикциона, предполагаю что сам ремень является фрикционом проскальзывая на шкивах, получается чем тяжелее приёмная бобина, тем сильнее натяжение наматываемой плёнки. А при перемотке плёнки в верхнем положении кронштейна получается минимальное натяжение ремня, соответственно шкивы легко прокручиваются по ремню.

Хотелось бы глянуть на узел на последнем фото с обратной стороны.

3

  • Автор: Duwakin
  • Активный участник
  • Duwakin
  • Откуда: Новочеркасск
  • Зарегистрирован: 10-10-2019
  • Приглашений: 6
  • Сообщений: 817
  • Пол: Мужской
  • Возраст: 60 [1965-01-25]
  • Провел на форуме:
    19 дней 13 часов
  • Последний визит:
    Вчера 17:51:32
RadiohateRR написал(а):

... Заранее благодарю за ответы.

Лично я бы не стал работать с 600м бобинами в верхнем положении. Это мне подсказывает интуиция, опыт и, извините за выражение, здравый смысл.
Посудите сами, если это весочувствительный наматыватель, то в верхнем положении он явно работать не будет.
Если весочувствительности нет, то, в принципе, как бы, всё равно. Но конструкцией предусмотрено горизонтальное положение при демонстрации фильма. Значит так оно и должно быть. Это ж буржуи: шаг влево, шаг вправо...

А вообще на ум приходит только "кама сутра" :)

4

  • Автор: RadiohateRR
  • Активный участник
  • Зарегистрирован: 27-07-2019
  • Приглашений: 0
  • Сообщений: 247
  • Провел на форуме:
    5 дней 0 часов
  • Последний визит:
    12-12-2024 01:54:35
КПТ-36 написал(а):

ось наматывателя расположена на отдельном рычаге, получается что в среднем положении кронштейна чем тяжелее приёмная бобина, тем сильнее натягивается ремень,

Так и есть. Получается весочувствительная конструкция. Ось наматывателя практически висит на ремне.
http://forumimage.ru/thumbs/20200907/159949236530853656.jpg

Деталь с осью откидывается если его снять.

http://forumimage.ru/thumbs/20200907/159949235750466588.jpg

КПТ-36 написал(а):

а так так на фото я не увидел узла фрикциона, предполагаю что сам ремень является фрикционом проскальзывая на шкивах,

Да, ремень и есть фрикцион. Ремень из ткани сделан.
http://forumimage.ru/thumbs/20200907/15994926939859751.jpg

При обратной перемотке он скользит по металлической поверхности ролика-оси. На фото не видно, ролик который со стороны механизма покрыт резиной, с ним ремень хорошо схватывается.

КПТ-36 написал(а):

Хотелось бы глянуть на узел на последнем фото с обратной стороны.

Фото сделаны при снятом кожухе приёмного узла.
http://forumimage.ru/thumbs/20200907/159949270069277674.jpg http://forumimage.ru/thumbs/20200907/159949270719938325.jpg

Отредактировано RadiohateRR (07-09-2020 18:57:44)

5

  • Автор: max2000
  • Участник
  • Зарегистрирован: 23-05-2020
  • Приглашений: 0
  • Сообщений: 25
  • Провел на форуме:
    1 день 6 часов
  • Последний визит:
    10-01-2025 00:45:51

Имеется в пользовании аналогичный проектор Bell & Howell 652. Лентопротяжка очень похожа. Горизонтальное положение приемного узла предполагает авторегулировку усилия подмотки в зависимости от веса катушки и количества киноленты на ней. При положении приёмного узла вверх, функция подмотки сохраняется благодаря встроенной пружине, которая держит фрикционный ремень в некотором натяжении. Но это положение предназначено для перемотки фильма на подающую катушку. В сети много материалов по этим проекторам, думаю, что здесь всё очевидно.

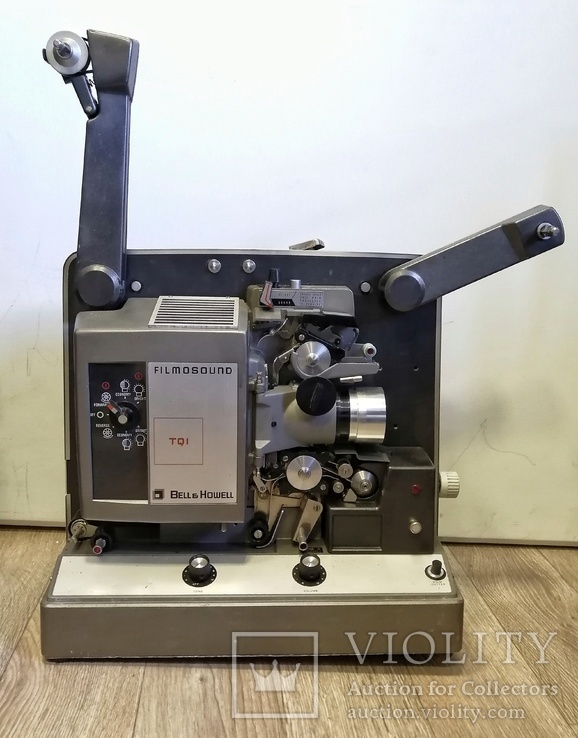

https://forumupload.ru/uploads/0018/29/2a/151/t644297.jpg
Тут положение как раз для перемотки пленки.

6

  • Автор: max2000
  • Участник
  • Зарегистрирован: 23-05-2020
  • Приглашений: 0
  • Сообщений: 25
  • Провел на форуме:
    1 день 6 часов
  • Последний визит:
    10-01-2025 00:45:51

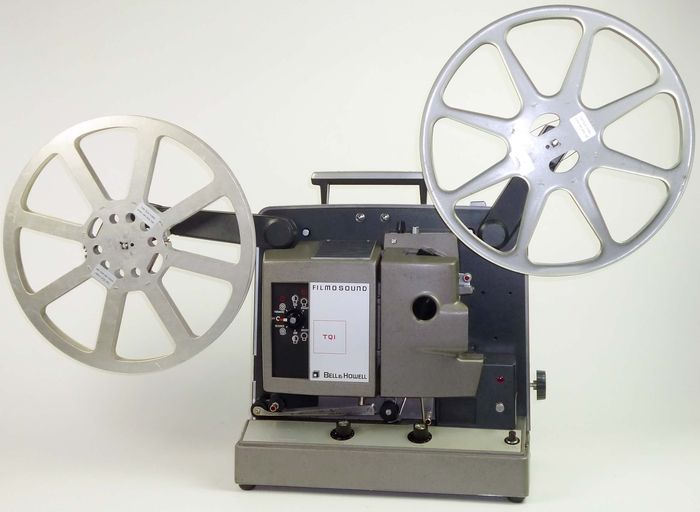

Вот пример расположения катушек.
https://forumupload.ru/uploads/0018/29/2a/151/t218913.jpg
600 метровая советская подающая катушка у меня чуть царапает краями боковин корпус, видимо импортные катушки имеют немного меньший диаметр. По приёмной замечаний нет. Демонстрация проходит нормально.
