"Кинопередвижка" Форум любителей и коллекционеров плёночного кино.

Информация о пользователе

Привет, Гость! Войдите или зарегистрируйтесь.

Вы здесь » "Кинопередвижка" Форум любителей и коллекционеров плёночного кино. » Кинопроекторы » Радуга 2,вариант 4,ремонт блока управления

Радуга 2,вариант 4,ремонт блока управления

Страница: 1

Сообщений 1 страница 13 из 13

1

  • Автор: 16-ЗП
  • Активный участник
  • Зарегистрирован: 09-03-2017
  • Приглашений: 0
  • Сообщений: 502
  • Провел на форуме:
    5 дней 21 час
  • Последний визит:
    02-12-2024 13:08:48

Всегда считал,что были только 3 вариант блока управления Радуги 2 :
1. Только на реле РЭС6 (без симисторов)
2. С реле и симисторами
3. На двух микросхемах К561ЛА7, оба симистора стоят на плате блока управления
Встретился вариант с блоком управления на двух микросхемах К511ЛА1,ну и на плате блока управления только один симистор (управления проекционной лампой), второй на отдельной небольшой плате ,рядом с двигателем-наверное "4й вариант".

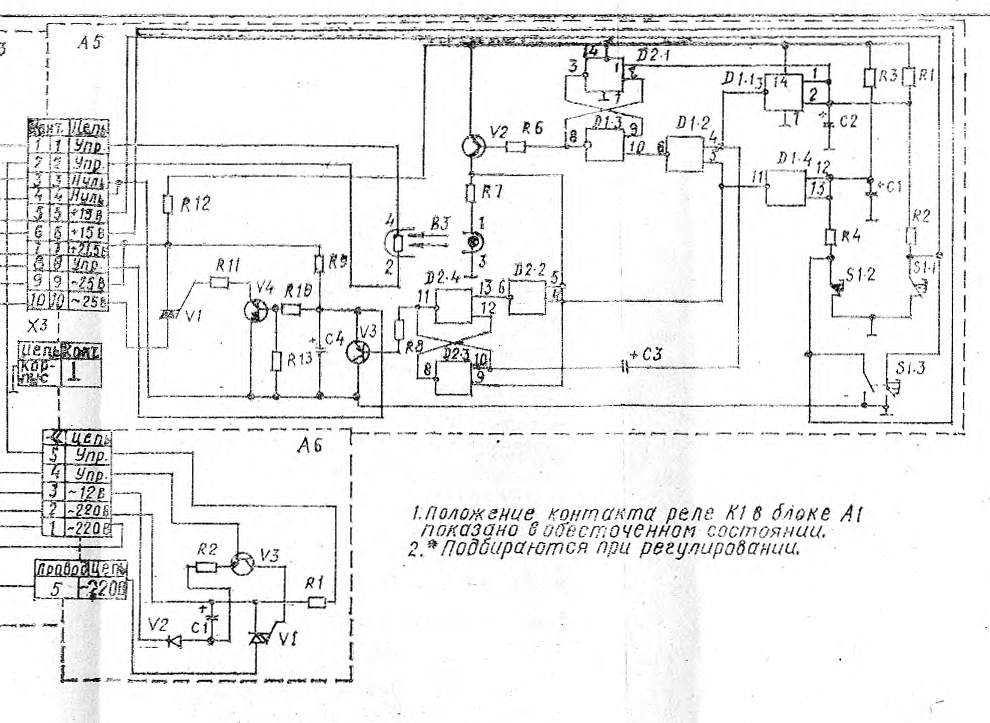

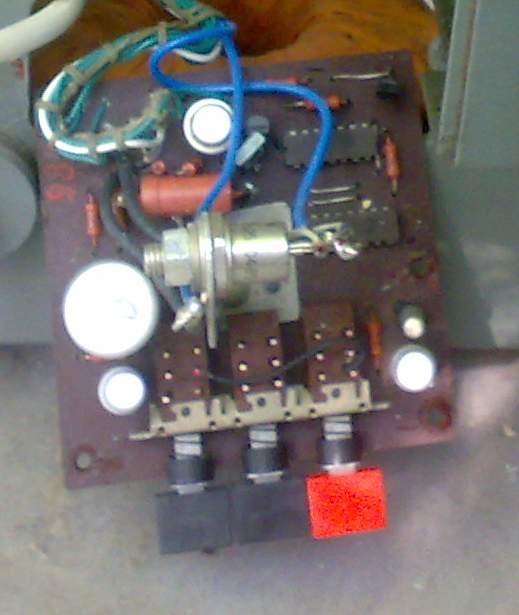

https://forumupload.ru/uploads/0018/29/2a/3/t724354.jpg

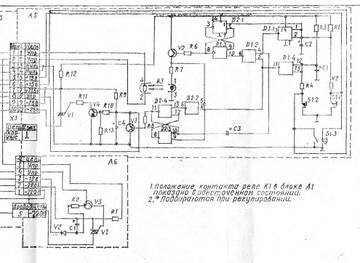

https://forumupload.ru/uploads/0018/29/2a/3/t429303.jpg

Довольно необычная неисправность: при включении в сеть сразу "стартует"-начинает вращаться двигатель,если нажать на кнопку "стоп"
останавливается,только до тех пор,пока кнопка нажата (она без фиксации). Отпускаю,снова включается. Остановить проектор можно только если нажать одновременно кнопки "пуск" и "лампа" (ну или вилку из розетки выдернуть). Проекционная лампа включается нормально.

Для начала,поменял конденсаторы в блоке питания (эти микросхемы чувствительны к повышенной пульсации по питанию),ну и на самой плате блока управления. Без результата.

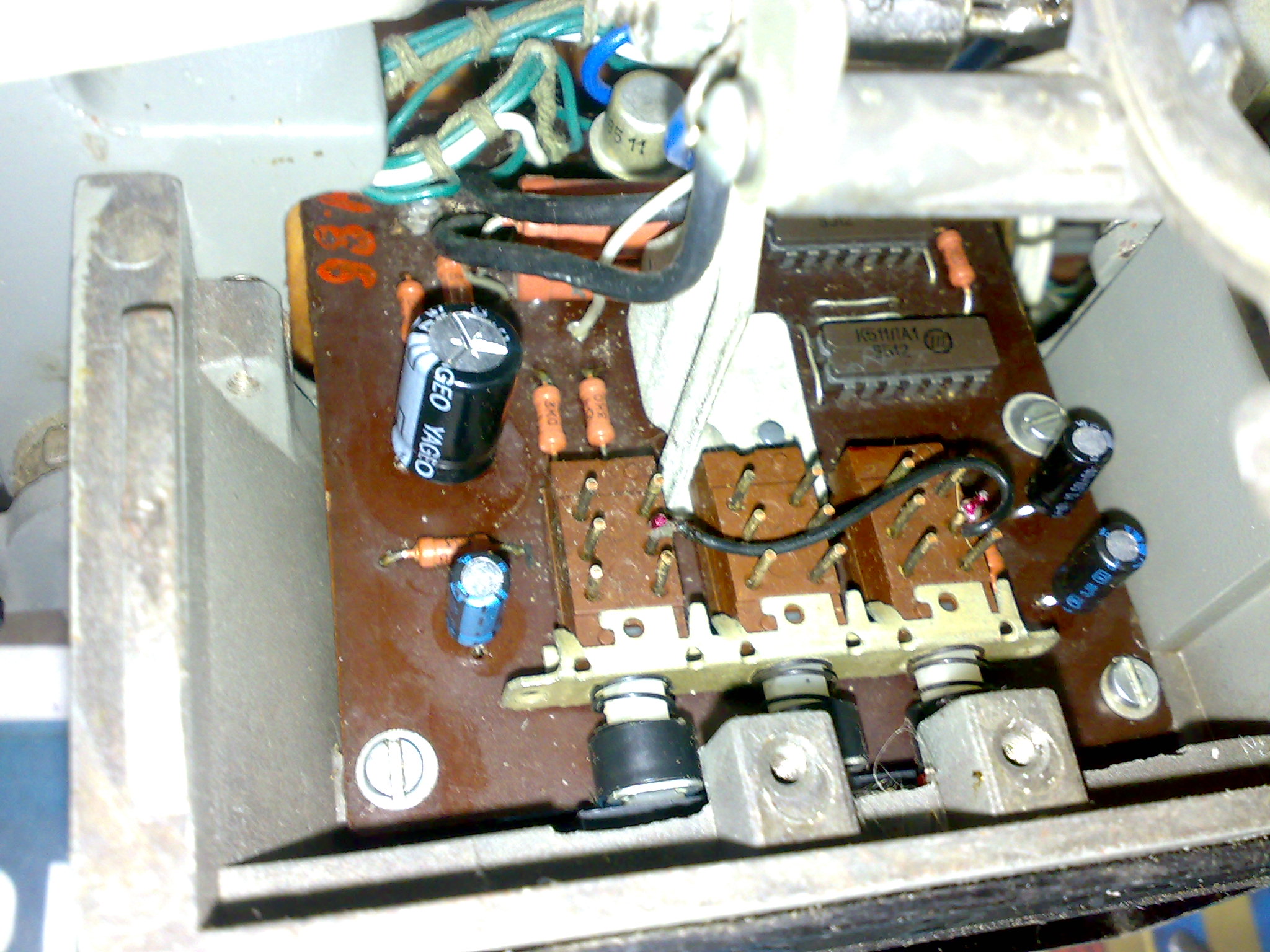

https://forumupload.ru/uploads/0018/29/2a/3/t236009.jpg
Проверил "оптопару" ОЭП12  и остальную "обвязку" , логические уровни при нажатых и отпущенных кнопках управления,промыл контакты.
Остался один вариант,неисправность микросхемы D1. Заменил микросхему.

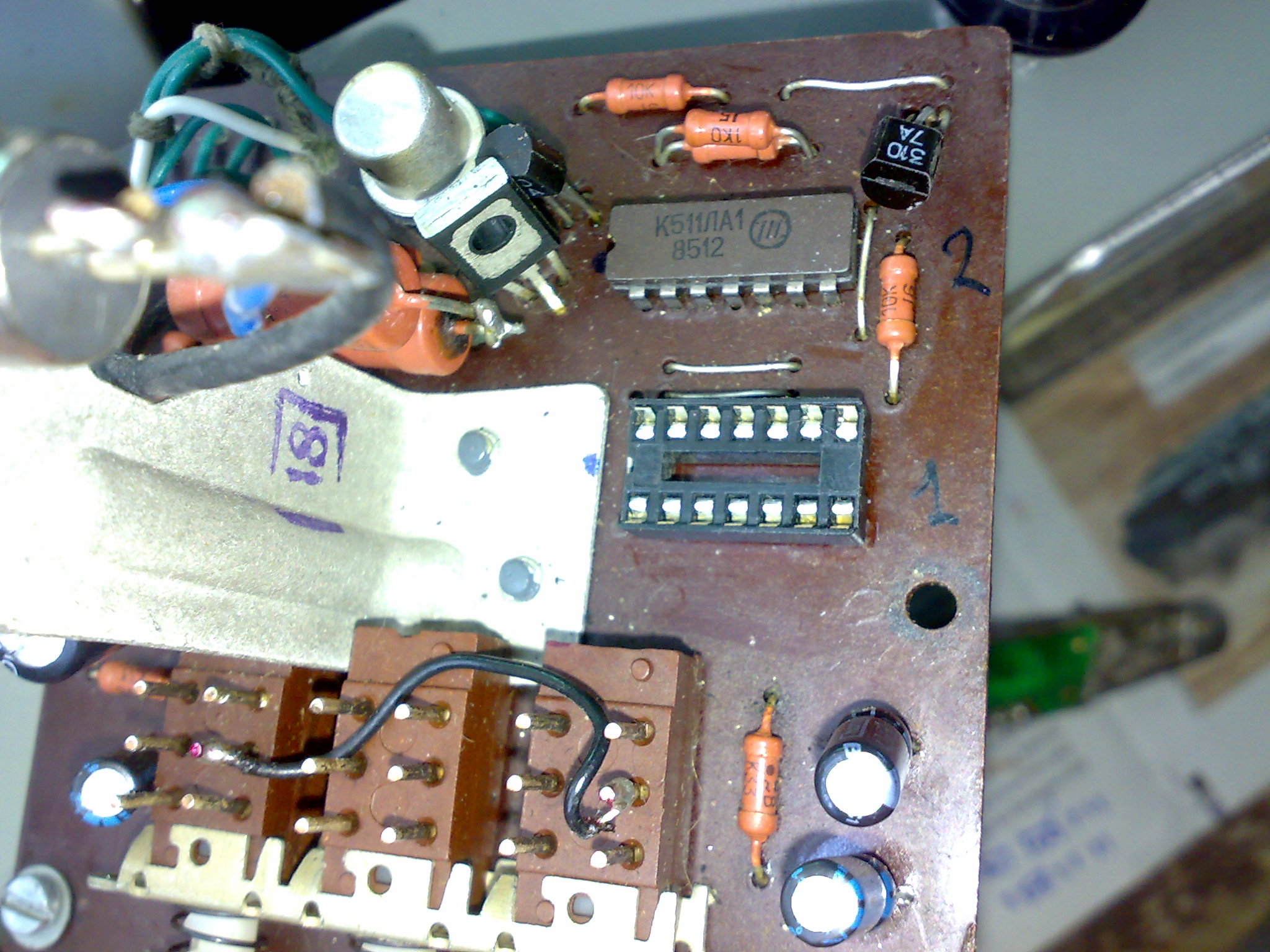

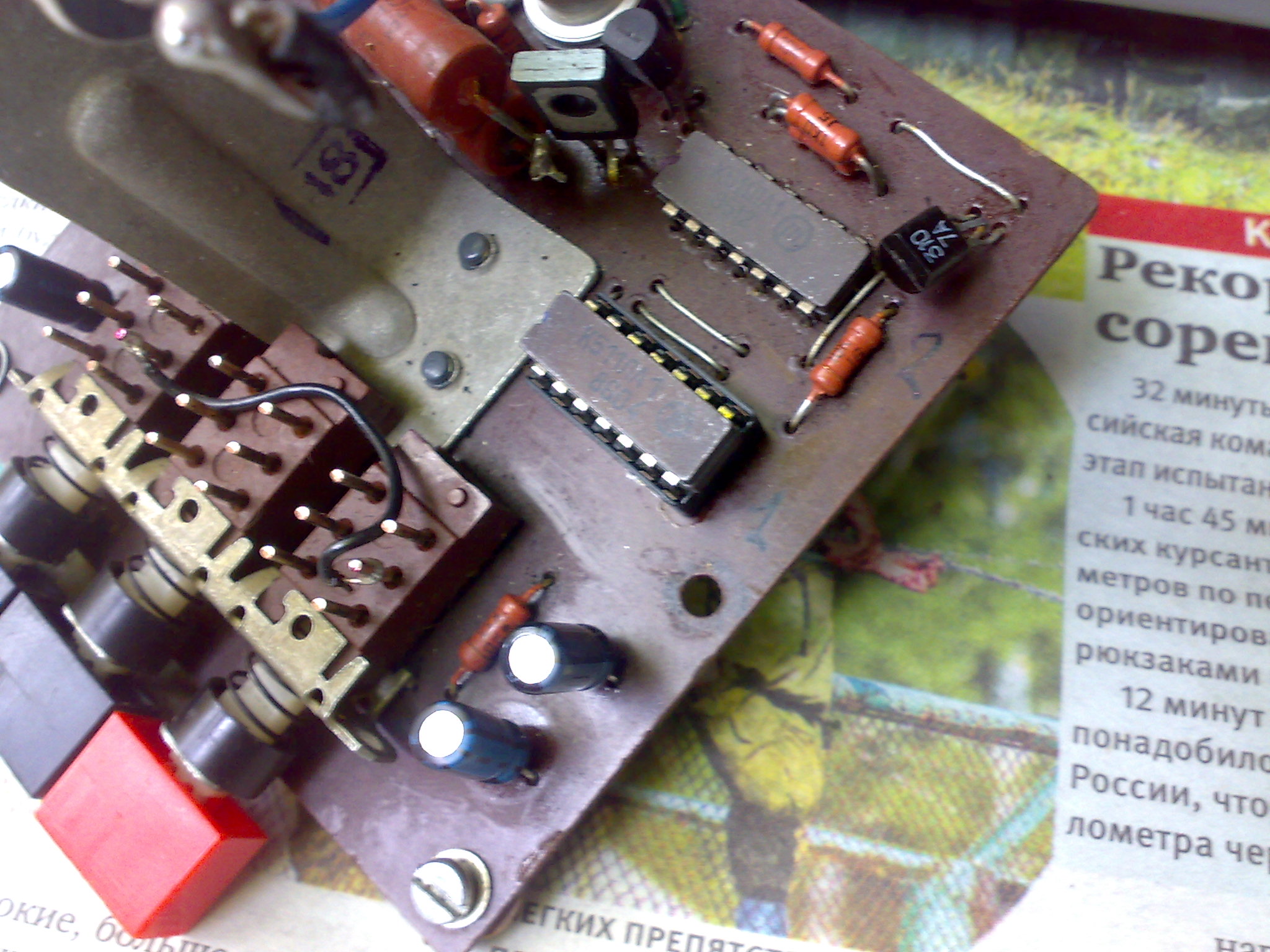

https://forumupload.ru/uploads/0018/29/2a/3/t65912.jpg
https://forumupload.ru/uploads/0018/29/2a/3/t970149.jpg
Всё нормально заработало!

Отредактировано 16-ЗП (18-10-2020 12:28:09)

2

  • Автор: Duwakin
  • Активный участник
  • Duwakin
  • Откуда: Новочеркасск
  • Зарегистрирован: 10-10-2019
  • Приглашений: 6
  • Сообщений: 817
  • Пол: Мужской
  • Возраст: 60 [1965-01-25]
  • Провел на форуме:
    19 дней 13 часов
  • Последний визит:
    Вчера 17:51:32

Серия к511, как мне помнится даже вроде не ТТЛ, а ДТЛ (диодно-транзисторная логика). Отличительной особенностью является совершенно нереальная помехоустойчивость. Разработчики видно нахлебались с 561 серией и решили сделать подубовей. Кстати о 561: подавать на базу транзистора с КМОП выхода 561 не есть гут. Даже сказал бы, что очень не гут. Выходы у КМОП совсем хиленькие. В своё время, чтоб подключать базу транзистора, приходилось запараллеливать выходы для умощнения.
А когда я столкнулся с блоком управления... Батюшки, как у меня зачесались руки всё это переделать по уму... Потом плюнул и продал как есть. Правда у покупателя на руках сдох всё-таки оптрон, который с лампочкой. А сейчас есть современные вкусные решения. Но я об этом уже писал. Если кому вдруг надо - схему нарисую/придумаю.

Вариант, конечно, прикольный. Схему эту видел, живьём - нет.
Довольно оригинально сделана защита от включения проекционной лампы: если дохнет оптрон - двигатель не запускается. На V2 напряжение тоже пропадает и блокирует включение лампы.

3

  • Автор: МАКС35
  • Активный участник
  • МАКС35
  • Откуда: Омск
  • Зарегистрирован: 13-09-2018
  • Приглашений: 0
  • Сообщений: 299
  • Пол: Мужской
  • Возраст: 41 [1983-03-25]
  • Провел на форуме:
    8 дней 12 часов
  • Последний визит:
    Сегодня 03:00:37

Тема конечно старая, может поднять немного!? У меня тоже радуга в таком же исполнении, но включается немного иначе. Вилку в розетку вставляешь, мотор чуть стартует и стоит, включается кнопкой мотор, крутит норм. А вот лампа не зажигается. Ее можно зажечь если удерживать кнопку проекцию, отпускаешь кнопку лампа тухнет, мотор работает. Кнопкой красной мотор останавливается. Но если остановить мотор кнопкой стоп и снова нажать и удерживать красную кнопку, то зажигается проекция и работает мотор пока не отпустишь! И ещё загвоздка, читающая лампа со слабым накалом. Литы все заменены . В Б.Управления нет желания менять микро 511, так как покупать только ее на Авито. Ещё подозрение что недожиг лампы от термистора, может пробит. Интересно , почему то на всех вариантах радуг тиристоры марки ТС все разные , ТС 122 или ТС 112

4

  • Автор: andyess
  • Активный участник
  • Зарегистрирован: 18-04-2022
  • Приглашений: 0
  • Сообщений: 40
  • Провел на форуме:
    1 день 20 часов
  • Последний визит:
    31-01-2025 14:34:27

Буквально неделю назад у меня была такая же ситуация с Радугой-2 на м\с серии 511
Решилось всё заменой электролитов С1 и С2, которые на вход логики давали "землю", видать утечка..

5

  • Автор: МАКС35
  • Активный участник
  • МАКС35
  • Откуда: Омск
  • Зарегистрирован: 13-09-2018
  • Приглашений: 0
  • Сообщений: 299
  • Пол: Мужской
  • Возраст: 41 [1983-03-25]
  • Провел на форуме:
    8 дней 12 часов
  • Последний визит:
    Сегодня 03:00:37
andyess написал(а):

Буквально неделю назад у меня была такая же ситуация с Радугой-2 на м\с серии 511
Решилось всё заменой электролитов С1 и С2, которые на вход логики давали "землю", видать утечка..

Я менял все кондеры, с подбором по утечке

6

  • Автор: МАКС35
  • Активный участник
  • МАКС35
  • Откуда: Омск
  • Зарегистрирован: 13-09-2018
  • Приглашений: 0
  • Сообщений: 299
  • Пол: Мужской
  • Возраст: 41 [1983-03-25]
  • Провел на форуме:
    8 дней 12 часов
  • Последний визит:
    Сегодня 03:00:37

Чем же можно заменить детальки тс122-25-1?, в продаже нет у нас и аналогов

7

  • Автор: МАКС35
  • Активный участник
  • МАКС35
  • Откуда: Омск
  • Зарегистрирован: 13-09-2018
  • Приглашений: 0
  • Сообщений: 299
  • Пол: Мужской
  • Возраст: 41 [1983-03-25]
  • Провел на форуме:
    8 дней 12 часов
  • Последний визит:
    Сегодня 03:00:37

Сегодня наконец то решил проблему радуги 2 -4 варианта! Было заменено микросхемки к511ла 1- 2 штучки, заработало все должным образом(электролиты изначально сменил с небольшими допустимыми погрешностями! ) P.s после смены микросхем, читающая лампа стала на порядок ярче светить, изначально горела очень тускло! И ещё момент для тех кто будет радуги оживлять, при смене электролитов, проверять их Тестерами, так как много выпускают брака и с огромными отклонениями.

8

  • Автор: andyess
  • Активный участник
  • Зарегистрирован: 18-04-2022
  • Приглашений: 0
  • Сообщений: 40
  • Провел на форуме:
    1 день 20 часов
  • Последний визит:
    31-01-2025 14:34:27

У меня сегодня выяснился еще такой момент: при большой громкости, к середине крутилки, происходит выключение проектора на громких звуках. Как бы сброс логики в ноль. Его снова можно включить с кнопки и до появления громких звуков он продолжает нормально работать.
Поменял 3 больших электролита, думал, что просадка по питанию...а не помогло. Все остальные электролиты в усилителе и плате управления - поменяны на новые

9

  • Автор: МАКС35
  • Активный участник
  • МАКС35
  • Откуда: Омск
  • Зарегистрирован: 13-09-2018
  • Приглашений: 0
  • Сообщений: 299
  • Пол: Мужской
  • Возраст: 41 [1983-03-25]
  • Провел на форуме:
    8 дней 12 часов
  • Последний визит:
    Сегодня 03:00:37
andyess написал(а):

У меня сегодня выяснился еще такой момент: при большой громкости, к середине крутилки, происходит выключение проектора на громких звуках. Как бы сброс логики в ноль. Его снова можно включить с кнопки и до появления громких звуков он продолжает нормально работать.
Поменял 3 больших электролита, думал, что просадка по питанию...а не помогло. Все остальные электролиты в усилителе и плате управления - поменяны на новые

Новые не значат хорошие! Нужно прибором мерить литы. Много брака попадается. У меня звук не пропадал, а с прибавлением громкости Тузла лампа я в радуге не только литы менял но и все транзисторы,не смотрел живые или нет. Подбирал и ставил. И в добавок менял микросхемы 511

Отредактировано МАКС35 (05-06-2022 19:23:59)

10

  • Автор: GreifeR
  • Модератор
  • GreifeR
  • Зарегистрирован: 12-06-2018
  • Приглашений: 0
  • Сообщений: 755
  • Пол: Мужской
  • Провел на форуме:
    25 дней 9 часов
  • Последний визит:
    Вчера 21:28:32

Я одуреваю от описания проблем с "Радугами"! Это каким же надо было быть... мудрецом, чтобы простую функцию "включить двигатель, включить лампу" настолько заморочно реализовать.
Как же "Украина" с единственным пакетным переключателем вообще работает?!

11

  • Автор: Georg
  • Активный участник
  • Georg
  • Откуда: Новосибирск
  • Зарегистрирован: 13-09-2020
  • Приглашений: 0
  • Сообщений: 373
  • Пол: Мужской
  • Провел на форуме:
    5 дней 9 часов
  • Последний визит:
    31-01-2025 17:32:22

Вероятно, всё было сделано ради того, чтобы избавиться от силовых выключателей (или пакетников), и, как следствие, появилась возможность реализовать нормальный пульт дистанционного управления. Но, читая темы по "Радуге", я порой убеждаюсь, что хорошо, что я с ней не связался, хотя, вариант заманчивый.

Ещё будучи школьником, брал домой "погонять" из одного из кабинетов проектор "Радуга-7". Всё было отлично, пока в один из дней проектор не перестал реагировать на кнопки - при включении вилки в сеть сразу включалась лампа и мотор. Досмотрел несколько фильмов в таком режиме, и вскоре проектор попросили обратно, для инвентаризации, думаю после меня его никто не включал. Я понял одно - что все кнопки разом сломаться точно не могли, но с логическими схемами я в то время самостоятельно справиться точно бы не смог...

12

  • Автор: Алексей
  • Активный участник
  • Алексей
  • Откуда: Волгоград
  • Зарегистрирован: 14-03-2022
  • Приглашений: 0
  • Сообщений: 195
  • Пол: Мужской
  • Провел на форуме:
    3 дня 9 часов
  • Последний визит:
    25-01-2025 21:42:21
GreifeR написал(а):

Это каким же надо было быть... мудрецом, чтобы простую функцию

это ты видать с ВКТ-10 не сталкивался  :angry:
И с обдолбаным их пилообразным напряжением, в том месте, где можно просто обойтись магнитным зазором ...

Отредактировано Алексей (08-06-2022 20:12:39)

13

  • Автор: КПТ-36
  • Администратор
  • КПТ-36
  • Откуда: Россия
  • Зарегистрирован: 16-02-2017
  • Приглашений: 20
  • Сообщений: 2347
  • Пол: Мужской
  • Возраст: 54 [1970-10-09]
  • Провел на форуме:
    2 месяца 9 дней
  • Последний визит:
    Сегодня 03:02:28
GreifeR написал(а):

Я одуреваю от описания проблем с "Радугами"! Это каким же надо было быть... мудрецом, чтобы простую функцию "включить двигатель, включить лампу" настолько заморочно реализовать.

А я себе пару дней назад купил Радугу-2 на реле, 84 года выпуска, одна из последних на реле, позже уже на логике пошли, из минусов, так это что звуковая лампа на таких Рудугах постоянно горит.
В моём экземпляре мотор, лампа включается, а вот звука нет, нужно разбираться, электросхема с первого взгляда не копаная, а вот механике досталось от "кривых рук"

Страница: 1

Вы здесь » "Кинопередвижка" Форум любителей и коллекционеров плёночного кино. » Кинопроекторы » Радуга 2,вариант 4,ремонт блока управления
