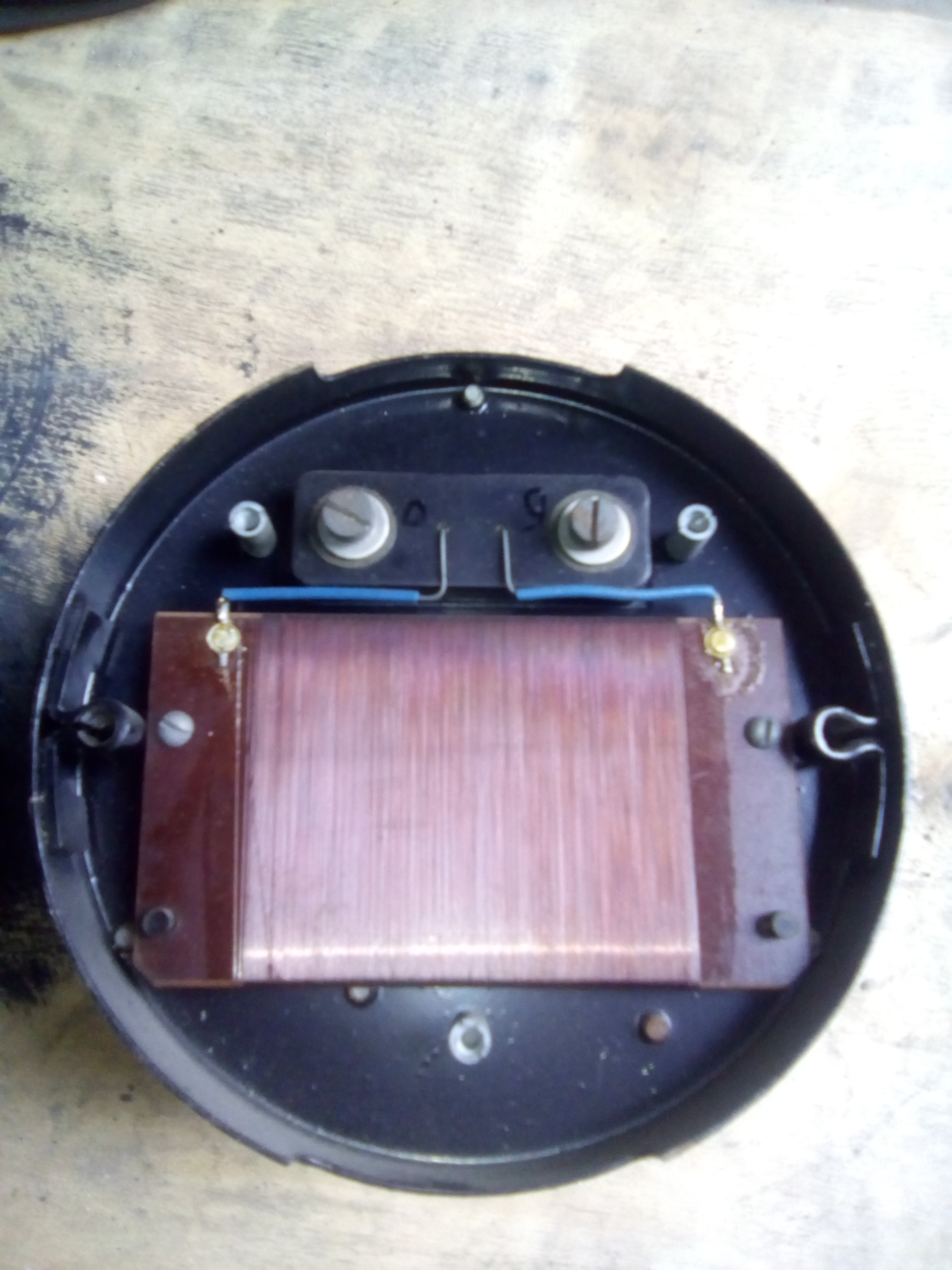

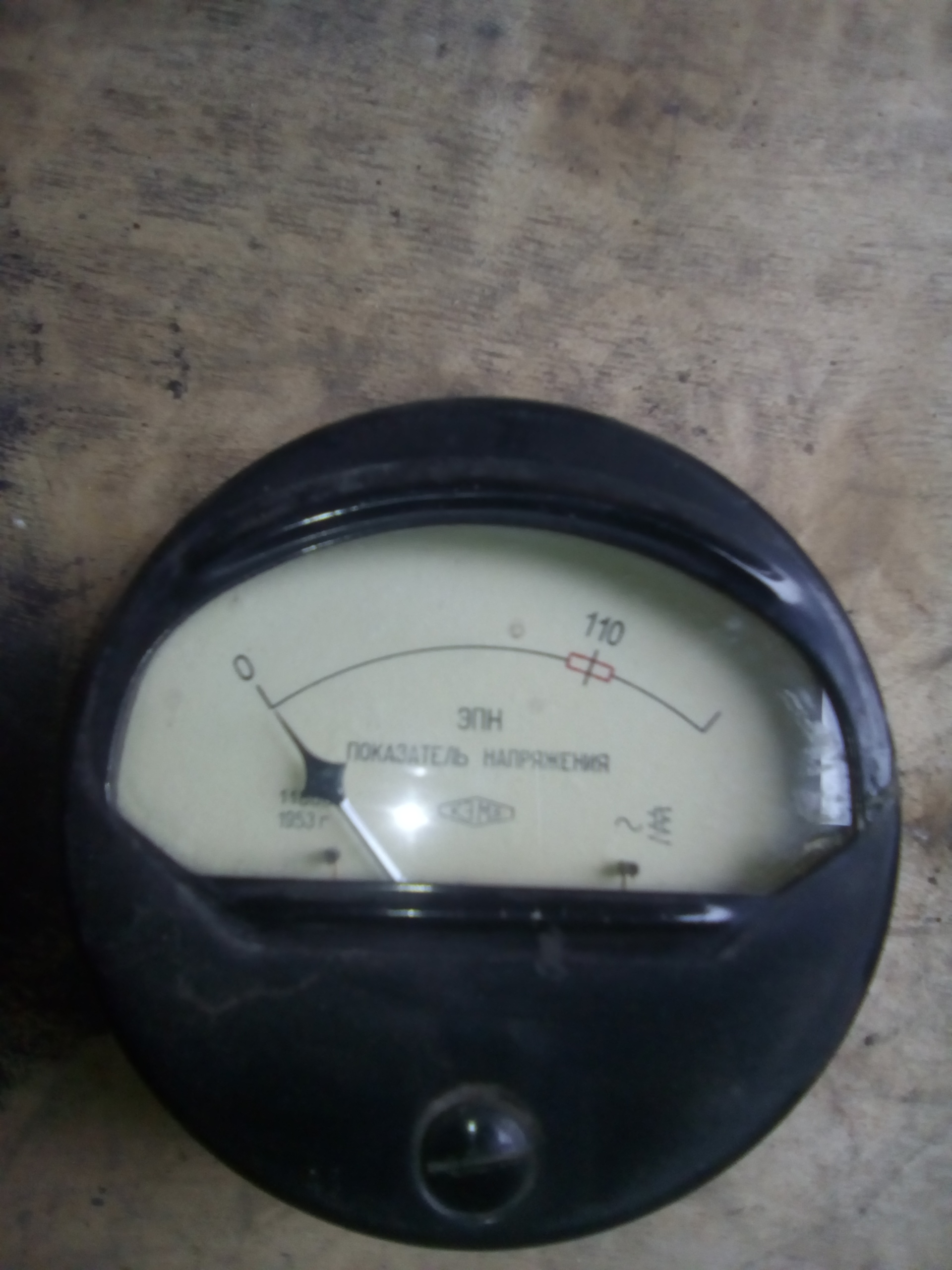

Доброго всем здоровья, пришла проблема и не одна ходит. Блок питание кат14 , вольтметр перестал показывать, думал сгорел но оказалось на много проще! Внутри вольтметра стоит типа шунта, стеклотекстолит намотано тоненькой проволокой , проволока местами зазеленела и несколько обрывов появилось. Подпатвать смысла не вижу, сыпется ! Вопрос чем можно заменить и как подобрать шунт? Блок производства Самарканд, огромный вольтметр
Автотрансформатор кат 14 вольтметр
Страница: 1
Сообщений 1 страница 8 из 8
Поделиться120-10-2020 10:41:51
- Активный участник
- Откуда: Омск
- Зарегистрирован: 13-09-2018
- Приглашений: 0
- Сообщений: 299
- Пол: Мужской
- Возраст: 41 [1983-03-25]
- Провел на форуме:
8 дней 12 часов - Последний визит:
Сегодня 03:00:37
Поделиться220-10-2020 12:29:55
МАКС35 написал(а):
Вопрос чем можно заменить и как подобрать шунт?
Найти подходящий нихром и перемотать.Нужно померить диаметр провода ,ну и подсчитать сколько там витков было.Намотать немножко с "запасом" ,ну а точная величина шунта подбирается так,чтобы вольтметр правильно показывал.
Наверное ,можно и готовый шунт подобрать,ну это нужно знать какое там сопротивление должно быть,померить на исправном КАТ-14.
У меня сейчас только КАТ-16 остались а там совсем другой вольтметр.
Поделиться320-10-2020 13:51:21
- Активный участник
- Откуда: Омск
- Зарегистрирован: 13-09-2018
- Приглашений: 0
- Сообщений: 299
- Пол: Мужской
- Возраст: 41 [1983-03-25]
- Провел на форуме:
8 дней 12 часов - Последний визит:
Сегодня 03:00:37
16-ЗП написал(а):
Найти подходящий нихром и перемотать.Нужно померить диаметр провода ,ну и подсчитать сколько там витков было.Намотать немножко с "запасом" ,ну а точная величина шунта подбирается так,чтобы вольтметр правильно показывал.
Наверное ,можно и готовый шунт подобрать,ну это нужно знать какое там сопротивление должно быть,померить на исправном КАТ-14.
У меня сейчас только КАТ-16 остались а там совсем другой вольтметр.
ну виточки не реально считать, так как и измерить сопротивление
Поделиться420-10-2020 19:34:07
- Модератор
- Зарегистрирован: 12-06-2018
- Приглашений: 0
- Сообщений: 755
- Пол: Мужской
- Провел на форуме:
25 дней 9 часов - Последний визит:
Вчера 21:28:32
Раньше электриков в ПТУ учили, как шунт рассчитать для изменения пределов измерения прибора. Например, из вольтметра на 30 вольт сделать на 300. Надо поискать старые справочники. И откалибровать имеющийся вольтметр без шунта контрольным вольтметром.
Поделиться521-10-2020 04:51:32
Скорей всего там не шунт а добавочное сапротивление из манганина, матерьял мало чувствительный к изменениям температуры. Шунт обычно стоит паралельно измерительной катушке прибора и это в основном для расширения пределов измерений микроампереметров. А что нельзя другой поставить или нужно сохранить внешний вид. А так можно и какой нить современный цифровой воткнуть небольшой. Их в продаже на алике полно. Красиво бы смотрелось, но кому как конечно. Стрелочные приборы придают конечно особый свой вид аппаратуре. А можно четкое фото устройства вольтметра.
Отредактировано Виктор (21-10-2020 05:04:58)
Поделиться621-10-2020 06:03:10
- Активный участник
- Откуда: Омск
- Зарегистрирован: 13-09-2018
- Приглашений: 0
- Сообщений: 299
- Пол: Мужской
- Возраст: 41 [1983-03-25]
- Провел на форуме:
8 дней 12 часов - Последний визит:
Сегодня 03:00:37
Виктор написал(а):
Скорей всего там не шунт а добавочное сапротивление из манганина, матерьял мало чувствительный к изменениям температуры. Шунт обычно стоит паралельно измерительной катушке прибора и это в основном для расширения пределов измерений микроампереметров. А что нельзя другой поставить или нужно сохранить внешний вид. А так можно и какой нить современный цифровой воткнуть небольшой. Их в продаже на алике полно. Красиво бы смотрелось, но кому как конечно. Стрелочные приборы придают конечно особый свой вид аппаратуре. А можно четкое фото устройства вольтметра.
Отредактировано Виктор (Сегодня 08:04:58)
Простите Виктор ,но китацкий колхоз городить это слишком! ###ХОЧЕШЬ СУПЕРЗВУК ИЗ ВИНИЛЬНИКА!? ПОСТАВЬ НА НЕГО КОМПАКТ ДИСК####
Поделиться721-10-2020 08:31:22
А что так сразу критично я же просто предложил, причём тут колхоз, для тех кто знает как делать это несложно, ставят же люди. Дело выбора. Хоть не предлагай ничего, хотя есть ещё предложения, но я промолчу,боюсь слова колхоз , ищи тогда оригинал.
Поделиться821-10-2020 12:06:23
- Активный участник
- Откуда: Омск
- Зарегистрирован: 13-09-2018
- Приглашений: 0
- Сообщений: 299
- Пол: Мужской
- Возраст: 41 [1983-03-25]
- Провел на форуме:
8 дней 12 часов - Последний визит:
Сегодня 03:00:37
