Всем привет!
После ковида мозг не может простую задачку решить.Надеюсь на Вас.

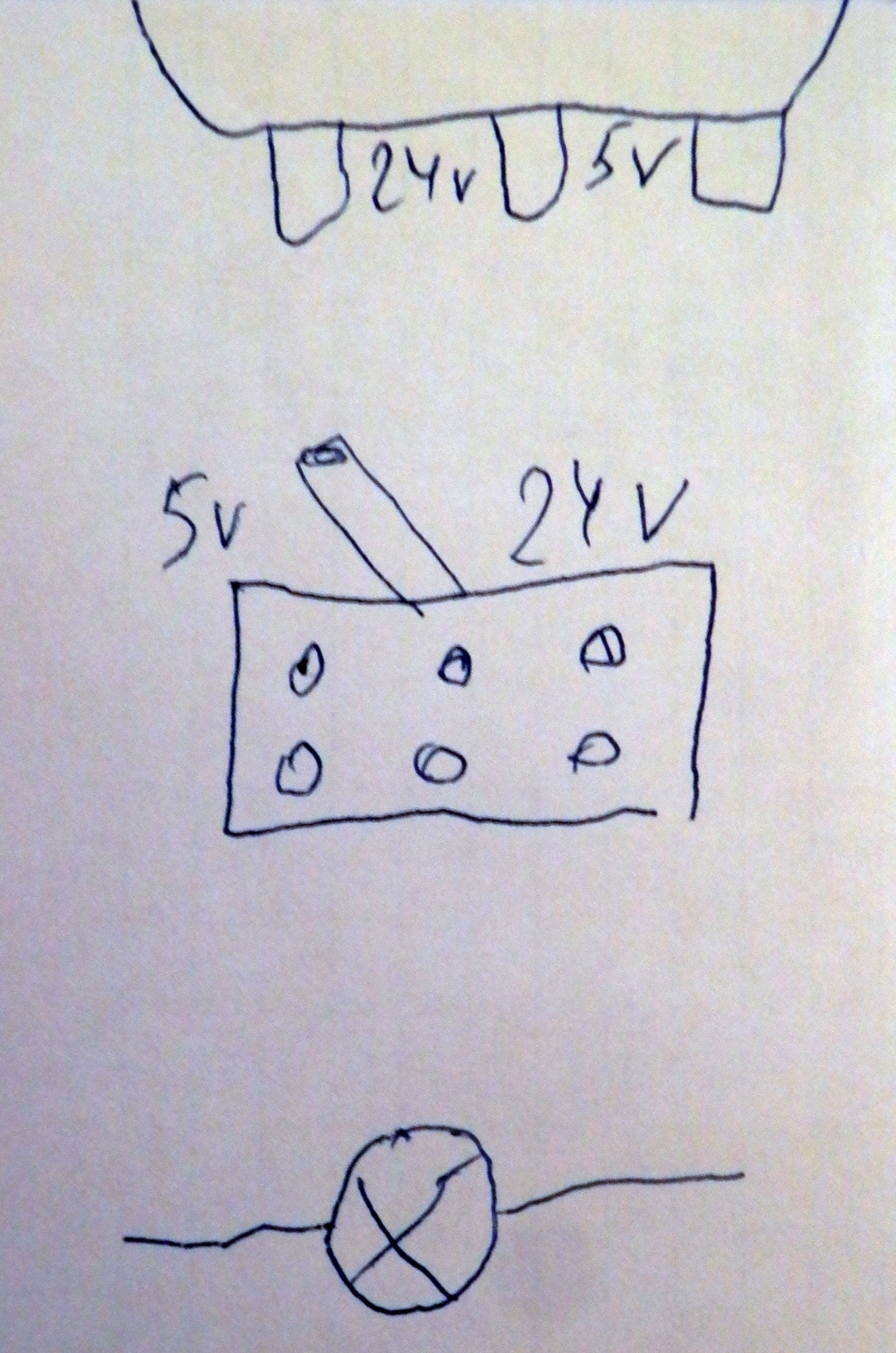

Прошу помочь нарисовать как правильно соединить транс и галогенку , через тумблер 6 контактов.Чтобы вниз разогрев, вверх полный накал.Рисунок приложил.
Помощь по подключению
Страница: 1
Сообщений 1 страница 11 из 11
Поделиться102-02-2021 16:36:11
- Активный участник
- Откуда: Челябинск
- Зарегистрирован: 10-09-2017
- Приглашений: 1
- Сообщений: 457
- Пол: Мужской
- Провел на форуме:
12 дней 6 часов - Последний визит:
28-12-2024 17:59:10
Поделиться202-02-2021 16:50:02
- Модератор
- Зарегистрирован: 12-06-2018
- Приглашений: 0
- Сообщений: 755
- Пол: Мужской
- Провел на форуме:
25 дней 9 часов - Последний визит:
Вчера 21:28:32
Общий контакт у транса где? Посередине?
У тумблера три положения или два? Как у него контакты скоммутированы? Или хоть как он называется?
Отредактировано GreifeR (02-02-2021 16:51:38)
Поделиться302-02-2021 17:01:31
- Активный участник
- Откуда: Челябинск
- Зарегистрирован: 10-09-2017
- Приглашений: 1
- Сообщений: 457
- Пол: Мужской
- Провел на форуме:
12 дней 6 часов - Последний визит:
28-12-2024 17:59:10
GreifeR
Спасибо за отклик! Точно завтра отвечу.Сейчас не могу.
Отредактировано dan74 (02-02-2021 17:01:58)
Поделиться402-02-2021 18:20:48
- Активный участник
- Откуда: Новосибирск
- Зарегистрирован: 13-09-2020
- Приглашений: 0
- Сообщений: 373
- Пол: Мужской
- Провел на форуме:
5 дней 9 часов - Последний визит:
31-01-2025 17:32:22
dan74 написал(а):
Всем привет!
После ковида мозг не может простую задачку решить.Надеюсь на Вас.
Прошу помочь нарисовать как правильно соединить транс и галогенку , через тумблер 6 контактов.Чтобы вниз разогрев, вверх полный накал.Рисунок приложил.

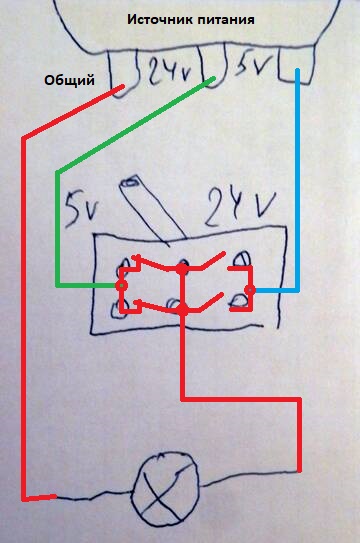

Например, можно сделать вот так:
Считается, что источник питания имеет общий "минус" и два отдельных "плюса" (5 и 24 В)
Выключатель может иметь два или три положения и имеет 2 группы контактов - средние выводы могут переключаться на левые или правые выводы.
Лампа подключена к средним выводам переключателя. При повороте рычага размыкается одна группа контактов и замыкается другая.
Положение рычага зависит от конкретного переключателя..

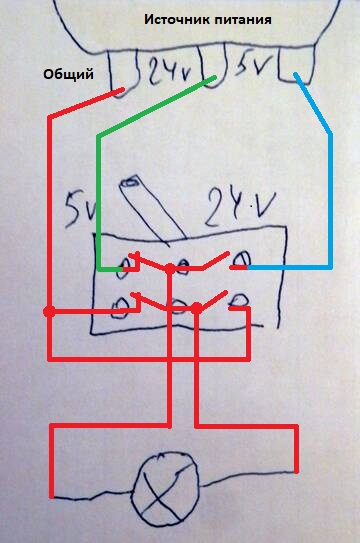

Можно реализовать по-другому: общий провод ("минус") идёт сразу на лампу, а контакты соединяются параллельно, для увеличения ресурса.
Я бы выбрал второй вариант...
Поделиться502-02-2021 19:28:44
- Активный участник
- Откуда: Челябинск
- Зарегистрирован: 10-09-2017
- Приглашений: 1
- Сообщений: 457
- Пол: Мужской
- Провел на форуме:
12 дней 6 часов - Последний визит:
28-12-2024 17:59:10
Georg
Спасибо!
Поделиться602-02-2021 23:07:49
- Модератор
- Зарегистрирован: 12-06-2018
- Приглашений: 0
- Сообщений: 755
- Пол: Мужской
- Провел на форуме:
25 дней 9 часов - Последний визит:
Вчера 21:28:32
Только общий провод вначале надо определить тестером. А то вдруг он не там окажется, как на этом рисунке. Тогда можно маленький фейерверк устроить.
Поделиться703-02-2021 06:24:32
- Активный участник
- Откуда: Челябинск
- Зарегистрирован: 10-09-2017
- Приглашений: 1
- Сообщений: 457
- Пол: Мужской
- Провел на форуме:
12 дней 6 часов - Последний визит:
28-12-2024 17:59:10
GreifeR
Да, да конечно, сегодня уточню.Спасибо!
Поделиться803-02-2021 09:17:27
- Активный участник
- Откуда: Челябинск
- Зарегистрирован: 10-09-2017
- Приглашений: 1
- Сообщений: 457
- Пол: Мужской
- Провел на форуме:
12 дней 6 часов - Последний визит:
28-12-2024 17:59:10

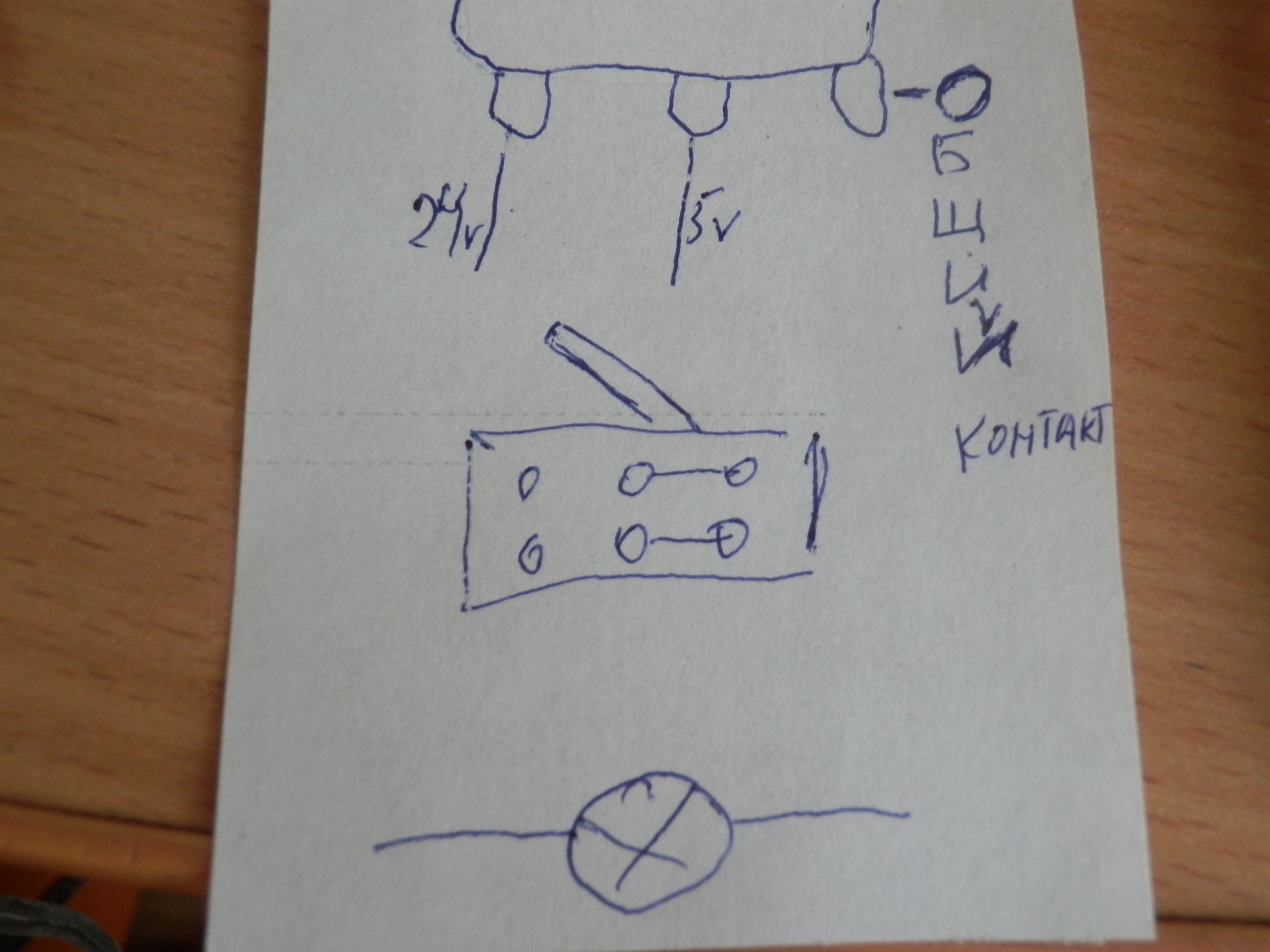

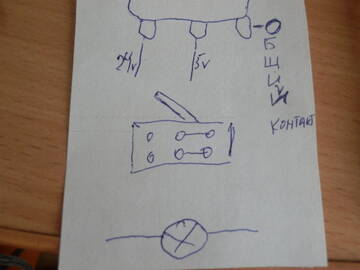

уточняю - тумблер на 2 положения, когда переключатель в положении как на рисунке - замыкаются правые контакты, и наоборот.
Какие варианты будут?
Отредактировано dan74 (03-02-2021 09:20:05)
Поделиться903-02-2021 10:12:54
- Активный участник
- Откуда: Новосибирск
- Зарегистрирован: 13-09-2020
- Приглашений: 0
- Сообщений: 373
- Пол: Мужской
- Провел на форуме:
5 дней 9 часов - Последний визит:
31-01-2025 17:32:22
dan74 написал(а):
уточняю - тумблер на 2 положения, когда переключатель в положении как на рисунке - замыкаются правые контакты, и наоборот.
Какие варианты будут?Отредактировано dan74 (Сегодня 13:20:05)
В целом, ничего не меняется, схема прежняя. К положению рычага тумблера рекомендую вообще не привязываться, вы можете установить его в любом положении из двух - перевернуть на 180 градусов.
Поделиться1003-02-2021 11:01:30
- Активный участник
- Откуда: Челябинск
- Зарегистрирован: 10-09-2017
- Приглашений: 1
- Сообщений: 457
- Пол: Мужской
- Провел на форуме:
12 дней 6 часов - Последний визит:
28-12-2024 17:59:10
Georg
Но согласно схем я получаю между выводом 24в. и 5в. всего 20вольт. А мне то нужно 24 на полную. Что то голова моя совсем не работает.
мне кажется надо с одним концом лампы переключатся, то к 5вольтам, то к 24 вольтам.

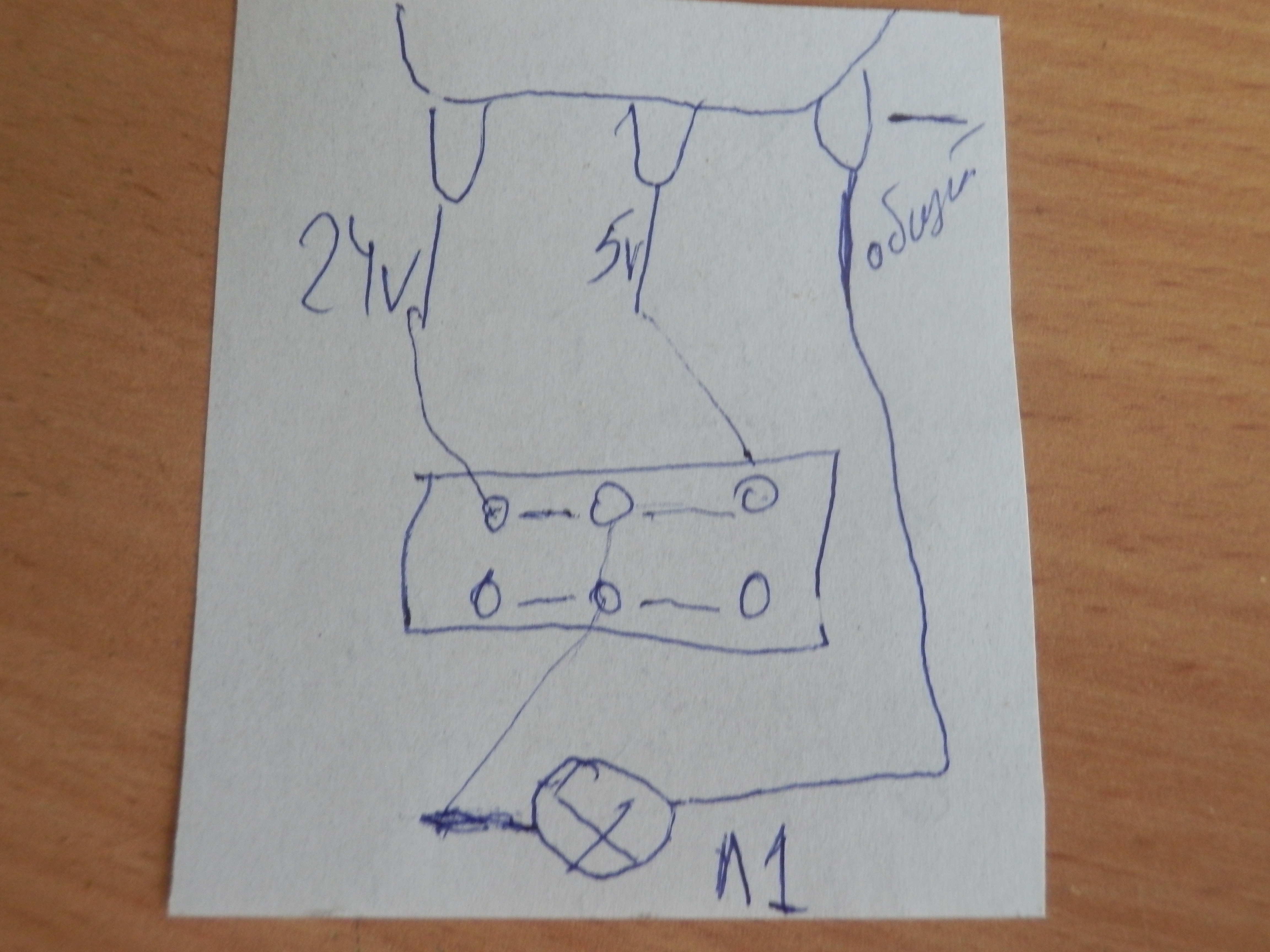

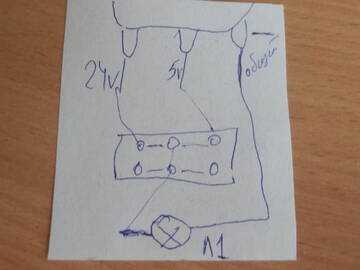

Вроде дотумкал -
Отредактировано dan74 (03-02-2021 11:06:21)
Поделиться1103-02-2021 11:19:13
- Активный участник
- Откуда: Новосибирск
- Зарегистрирован: 13-09-2020
- Приглашений: 0
- Сообщений: 373
- Пол: Мужской
- Провел на форуме:
5 дней 9 часов - Последний визит:
31-01-2025 17:32:22
dan74 написал(а):
Georg
Но согласно схем я получаю между выводом 24в. и 5в. всего 20вольт. А мне то нужно 24 на полную. Что то голова моя совсем не работает.
мне кажется надо с одним концом лампы переключатся, то к 5вольтам, то к 24 вольтам.Вроде дотумкал -
Отредактировано dan74 (Сегодня 15:06:21)
Верно, вам нужно подключить лампу между общим контактом и одним из выходов напряжений (5 или 24 В).
Включать нагрузку между клеммами 5 и 24 В не имеет смысла.
Вы повторили второй вариант схемы, перевернув её зеркально.
