А схема усилителя этого проектора есть??
Нашел и скачал. Спасибо.
Отредактировано Хер (07-08-2018 23:42:11)
Кинопроектор 16-КПЗЛ вопросы.
Сообщений 1 страница 20 из 24
Поделиться107-08-2018 23:36:41
Поделиться208-08-2018 12:44:43
Хер
да в литературе все есть) Всё что у меня есть по кинопроекторам я там размещаю)
Поделиться330-11-2018 01:23:55
А "хруст" регуляторов кто как лечит? Только заменой переменных резисторов или еще конденсаторы требуется обновить?
Поделиться430-11-2018 12:37:21
"Хруст" регуляторов здесь "лечится" элементарно.Для начала,нужно положить проектор на бок (чтобы регуляторы оказались "осью вверх"),снять с регуляторов ручки и пустить по каждой оси каплю машинного масла ("Индустриальное 30"), интенсивно по вращать оси туда-сюда и оставить проектор на боку на сутки. Через сутки проверять ,если не помогло,то регуляторы придётся разобрать.Это не сложно,снять защитную крышку,затем промыть графитовую "подкову" спиртом,и совсем немножко смазать машинным маслом.Такой профилактики хватает на несколько лет нормальной работы.
А вот конденсаторы я бы не советовал трогать,они там очень качественные "герметичные", как правило ,несмотря на 60-летний возраст,в отличном состоянии.
Поделиться501-12-2018 14:20:43
16-ЗП написал(а):
"Хруст" регуляторов здесь "лечится" элементарно.Для начала,нужно...
Большое Вам Спасибо! Буду пробовать
Поделиться602-12-2018 15:50:20
Rony007
вообще то конденсаторы никакого отношения к переменным резисторам не имеют.
и их обязательно надо проверять. ТАМ ЭТО и ЭГЦ, бывает они дохнут, но проверять надо соответствующим прибором LCR-ESR метром
Поделиться720-03-2019 00:10:50
"Хруст" при вращении регуляторов имеет совершенно интересную природу. Если разделительный конденсатор, идущий с анода предыдущего каскада на верхний конец регулятора громкости, имеет утечку, то по подкове регулятора протекает постоянный ток. При движении ползунка малейшие нарушения контакта создают очень заметные колебания напряжения на нём, которые идут на сетку следующего каскада и усиливаются до страшных тресков. Аналогичное явление происходит, если сетка следующего каскада включена прямо на ползунок, то есть отсутствует отдельный резистор утечки сетки и разделительный конденсатор между ползунком и сеткой.
Лечится всё это, во-первых, установкой нормального разделительного конденсатора с анода предыдущего каскада на регулятор (КБГ-И, КСО, современные плёночные) и, во-вторых, установкой разделительного конденсатора тех же типов между ползунком и сеткой следующего каскада, естественно, дополнительно нужно поставить отдельный резистор утечки сетки 470 кОм или 1 МОм.
Поделиться815-03-2021 23:55:33
Приобрёл это интересный аппарат, чищу, смазываю... пошёл искать инструкцию, но может кому не лень подсказать - нет звука, звуковую лампу кручу-верчу - нет результата, завтр проверю соединяния в колонках, но внешне всё там нормально. Что ещё может быть из простого и доступного проверить и починить чайнику?
Поделиться916-03-2021 04:47:03
Тут на форуме в архиве есть инструкция со схемой.
Поделиться1016-03-2021 13:20:58
"Что ещё может быть из простого и доступного проверить."
Для начала,выкрутить регуляторы на "максимум" и попробовать с помощью кусочка бумаги перекрыть свет от звуковой лампы "проверить на модуляцию"-при перекрывании света в динамиках должен быть громкий щелчок.
Если нет,тогда прикоснуться отвёрткой к контактам фотодиода (на который свет от "звуковой лампы" попадает),должен быть сильный фон.
Если фон при прикосновении отвёрткой есть,тогда скорее всего нужно менять фотодиод. Если фона нет, нужно проверять усилитель,динамики,кабель через который они подключены. Если с ламповыми усилителями раньше не общались,лучше попросите того ,кто в этом разбирается,там высокие напряжения,можно без опыта легко влезть.
Поделиться1117-03-2021 01:57:37
16-ЗП написал(а):
"Что ещё может быть из простого и доступного проверить."
Для начала,выкрутить регуляторы на "максимум" и попробовать с помощью кусочка бумаги перекрыть свет от звуковой лампы "проверить на модуляцию"-при перекрывании света в динамиках должен быть громкий щелчок.
Если нет,тогда прикоснуться отвёрткой к контактам фотодиода (на который свет от "звуковой лампы" попадает),должен быть сильный фон.
Если фон при прикосновении отвёрткой есть,тогда скорее всего нужно менять фотодиод. Если фона нет, нужно проверять усилитель,динамики,кабель через который они подключены. Если с ламповыми усилителями раньше не общались,лучше попросите того ,кто в этом разбирается,там высокие напряжения,можно без опыта легко влезть.
Спасибо большое! сегодня пробовал плёнкой проверить на модуляцию, динамики норм, котакты проверил. Завтра попробую отверткой фотодиод. А так придется в ремонт нести.
Поделиться1217-03-2021 16:43:29
Можно проверить сам усилитель не добираясь до фотодиода а прикоснуться к гнездам подключения адаптера, звкоснимателя. Должен быть фон. Тем более в самой инструкции так сказано. Накал ламп есть? Соответстветсвуют лампы схеме и не переставлены они местами, мало ли.
Отредактировано Виктор (17-03-2021 16:45:05)
Поделиться1318-03-2021 00:10:38
А накала ламп-то и нет.... Пошёл искать новые
Поделиться1418-03-2021 03:55:22
Ну лампы могут тут и не причём быть. Маловероятно что сразу у всех накал перегорел. Если конечно кто продал не воткнул туда что попало. Озвучте название ламп. Должны быть как на схеме 6Н2П и 6П14П.
Поделиться1518-03-2021 23:32:55
Виктор написал(а):
Ну лампы могут тут и не причём быть. Маловероятно что сразу у всех накал перегорел. Если конечно кто продал не воткнул туда что попало. Озвучте название ламп. Должны быть как на схеме 6Н2П и 6П14П.

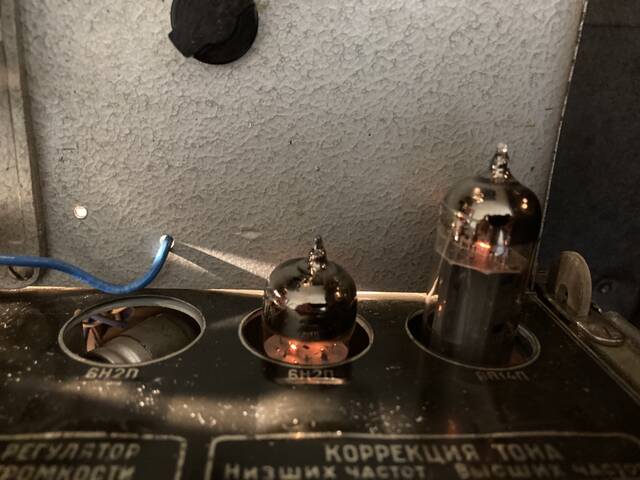

не, горят, но тускло, названия эти, проверил, воткнуты правильно
Отредактировано Андрей Уфимцев (18-03-2021 23:34:46)
Поделиться1619-03-2021 05:08:59
Андрей Уфимцев написал(а):
не, горят, но тускло,
Так и должно быть. Если нет опыта в таких вещах то дальше лучше не трогать. Всё что могли вы уже проверили. Если лампы рабочие конечно. Дальше нужны измерения режимов лапм по схеме, в первую очередь анодное напряжение, проверка выходного трансформатора, и так далее. А про проверку на фон так ничего и не сказано то. Был ли они при проверке на гнездах звкоснимателя или фотодиода?
Отредактировано Виктор (19-03-2021 05:27:30)
Поделиться1719-03-2021 15:27:41
Андрей Уфимцев
если нужна помощь с ремонтом, обращайтесь в ЛС.
Поделиться1819-03-2021 16:58:28
Без обид, но почему сразу в личку, может кому тож будет интересно, и кто что подскажет может. Всеобщий разум кое что значит. На форуме вроде же не запрещено. Секретов никаких нет.Если сам автор захочет конечно.
Отредактировано Виктор (19-03-2021 16:59:21)
Поделиться1920-03-2021 00:30:34
- Активный участник
- Откуда: Пенза
- Зарегистрирован: 01-04-2018
- Приглашений: 0
- Сообщений: 77
- Пол: Мужской
- Возраст: 52 [1972-10-27]
- Провел на форуме:
1 день 10 часов - Последний визит:
18-11-2021 10:53:10
Я так понимаю однотактный унч. Берите старые справочники радиолюбителя. Там по нотам расписано все. Сам таких агрегатов не встечал
Поделиться2020-03-2021 23:25:19
Виктор написал(а):
Так и должно быть. Если нет опыта в таких вещах то дальше лучше не трогать. Всё что могли вы уже проверили. Если лампы рабочие конечно. Дальше нужны измерения режимов лапм по схеме, в первую очередь анодное напряжение, проверка выходного трансформатора, и так далее. А про проверку на фон так ничего и не сказано то. Был ли они при проверке на гнездах звкоснимателя или фотодиода?
Отредактировано Виктор (Вчера 05:27:30)
нет, тишина, всё молчит, никакой реакции. колонки менял, больше не знаю что . только спецу.
