Тогда появляются новые вопросы.
В старой "Украине" (зелёной) кадровое окно находится в прижимной рамке и перемещается вверх-вниз регулировочным винтом вместе с объективом. При этом смещается относительно грейферного механизма и окна фильмового канала на корпусе, которое БОЛЬШЕ кадра во все стороны.
В новой серой "Украине" кадрового окна как такового в прижимной рамке нет, там просто большая дыра. А кадровое окно фиксировано к корпусу и никуда не перемещается. Точнее, наверное перемещается в небольших пределах при первичной регулировке для точного позиционирования кадрового окна относительно грейфера. Для этого и нужны выточки и прижимные лепестки, там есть возможность подвинуть выше или ниже. Но после регулировки всё это дело фиксируется окончательно. А при проекции фильма для подстройки рамки кадра перемещается опять же объектив с прижимной планкой (с дырой, которая ничего не ограничивает). Если межкадровый промежуток попал в кадровое окно, которое на корпусе, то как он при этом смещается? Или сам грейферный механизм тоже перемещается вверх-вниз? Непонятно...
Украина-4 (Вопросы)
Сообщений 21 страница 33 из 33
Поделиться2103-03-2024 10:20:14
- Модератор
- Зарегистрирован: 12-06-2018
- Приглашений: 0
- Сообщений: 756
- Пол: Мужской
- Провел на форуме:
25 дней 13 часов - Последний визит:
Вчера 15:00:01
Поделиться2203-03-2024 10:34:05
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 20
- Сообщений: 2348
- Пол: Мужской
- Возраст: 54 [1970-10-09]
- Провел на форуме:
2 месяца 9 дней - Последний визит:
Сегодня 03:36:59
GreifeR

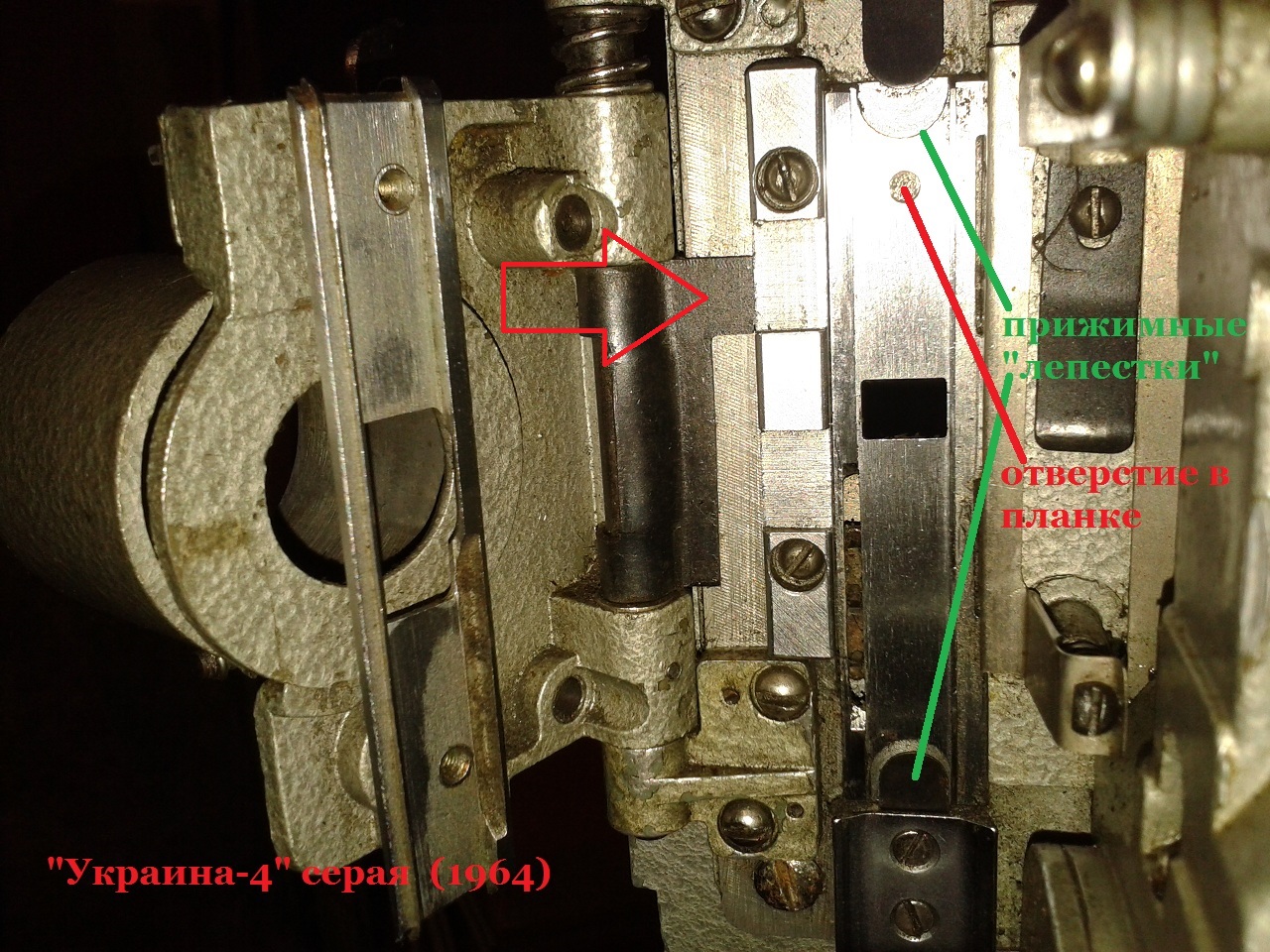

Я на вашем фото обозначил чёрный поводок красной стрелкой, который заходит в паз на вкладыше и перемещает его вверх-вниз вместе с объективом.
Поделиться2303-03-2024 10:44:06
- Модератор
- Зарегистрирован: 12-06-2018
- Приглашений: 0
- Сообщений: 756
- Пол: Мужской
- Провел на форуме:
25 дней 13 часов - Последний визит:
Вчера 15:00:01
КПТ-36, спасибо! Теперь всё стало понятно. И вкладыш всё-таки перемещается под прижимными лепестками, вместе с объективом.
А на зелёной "Украине" такого поводка нет. Совсем разные получаются конструкции фильмового канала.
Поделиться2403-03-2024 10:48:58
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 20
- Сообщений: 2348
- Пол: Мужской
- Возраст: 54 [1970-10-09]
- Провел на форуме:
2 месяца 9 дней - Последний визит:
Сегодня 03:36:59
Я до сегодняшнего дня не знал, что конструкции разные, думал, что у всех как на серой "Украине".
Поделиться2503-03-2024 11:13:10
- Модератор
- Зарегистрирован: 12-06-2018
- Приглашений: 0
- Сообщений: 756
- Пол: Мужской
- Провел на форуме:
25 дней 13 часов - Последний визит:
Вчера 15:00:01
Мне с точки зрения переделки под оцифровку и расточки кадровых окон старая конструкция на зелёной "Украине" кажется более предпочтительной.
Там изначально проще всё организовано, исключён второй подвижный элемент, лучше реализуется прижим плёнки по плоскости. А прижимная пластинка просто намного прочнее выглядит, и тем более останется прочнее после прорезки кадрового окна насквозь до края.
Проблема только в том, что зелёную "Украину" кто-то разбирал и обратно собрал не до конца и местами неправильно. Самое неприятное, что там грейферный механизм разобран и, по-моему, не хватает деталей. А я подозреваю, что и они могут быть не взаимозаменяемы.
Короче, надо вникать. Или искать вторую зелёную "Украину" - донора.
Отредактировано GreifeR (03-03-2024 11:17:18)
Поделиться2603-03-2024 11:26:42
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 20
- Сообщений: 2348
- Пол: Мужской
- Возраст: 54 [1970-10-09]
- Провел на форуме:
2 месяца 9 дней - Последний визит:
Сегодня 03:36:59
На Рудуге устройство как на зелёной Украине.
Поделиться2703-03-2024 12:29:11
- Модератор
- Зарегистрирован: 12-06-2018
- Приглашений: 0
- Сообщений: 756
- Пол: Мужской
- Провел на форуме:
25 дней 13 часов - Последний визит:
Вчера 15:00:01
Т.е. оттуда детали подойдут?
Поделиться2803-03-2024 12:55:40
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 20
- Сообщений: 2348
- Пол: Мужской
- Возраст: 54 [1970-10-09]
- Провел на форуме:
2 месяца 9 дней - Последний визит:
Сегодня 03:36:59
Не знаю, я про принцип работы совмещения кадра.
Поделиться2903-03-2024 13:01:36
- Модератор
- Зарегистрирован: 12-06-2018
- Приглашений: 0
- Сообщений: 756
- Пол: Мужской
- Провел на форуме:
25 дней 13 часов - Последний визит:
Вчера 15:00:01
Понятно. Значит, будем искать зелёную "Украину".
Поделиться3003-03-2024 16:46:10
Уже не один раз обсуждали эти отличия в конструкции фильмового канала 4й "Украины".

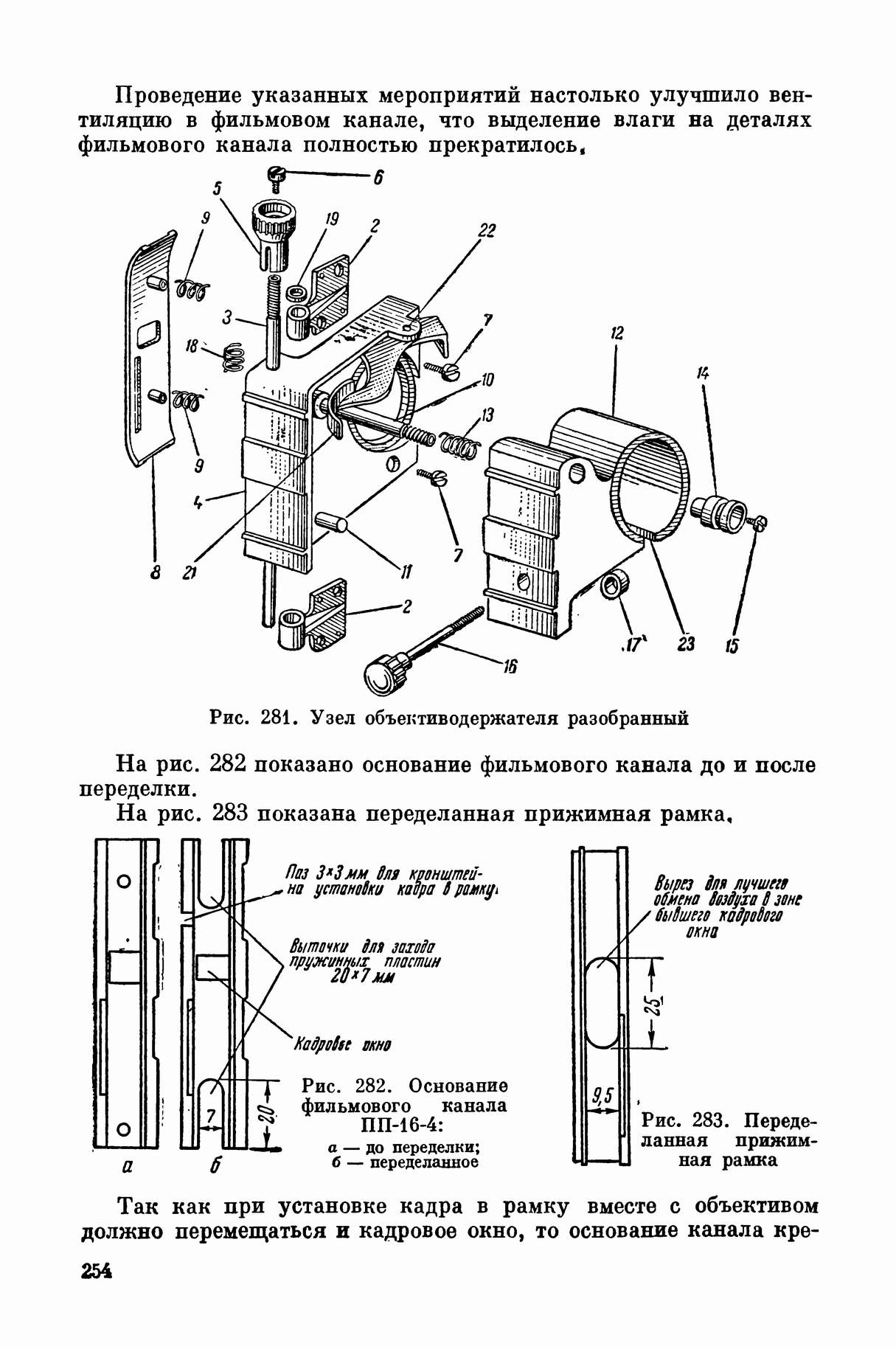

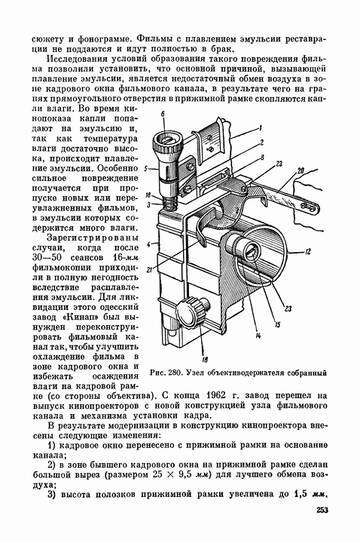

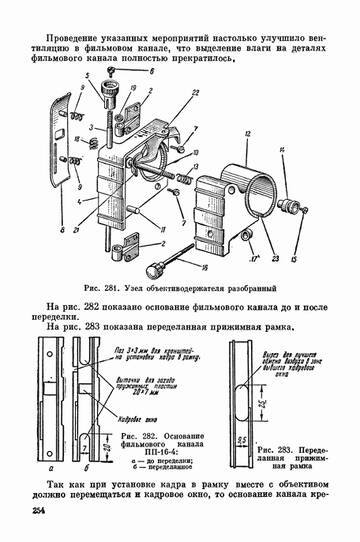

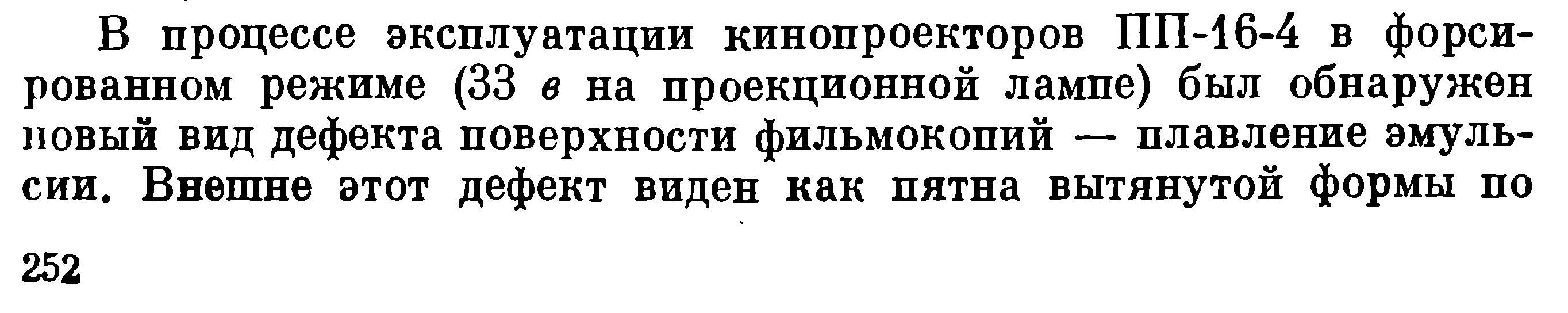

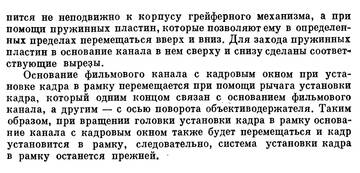

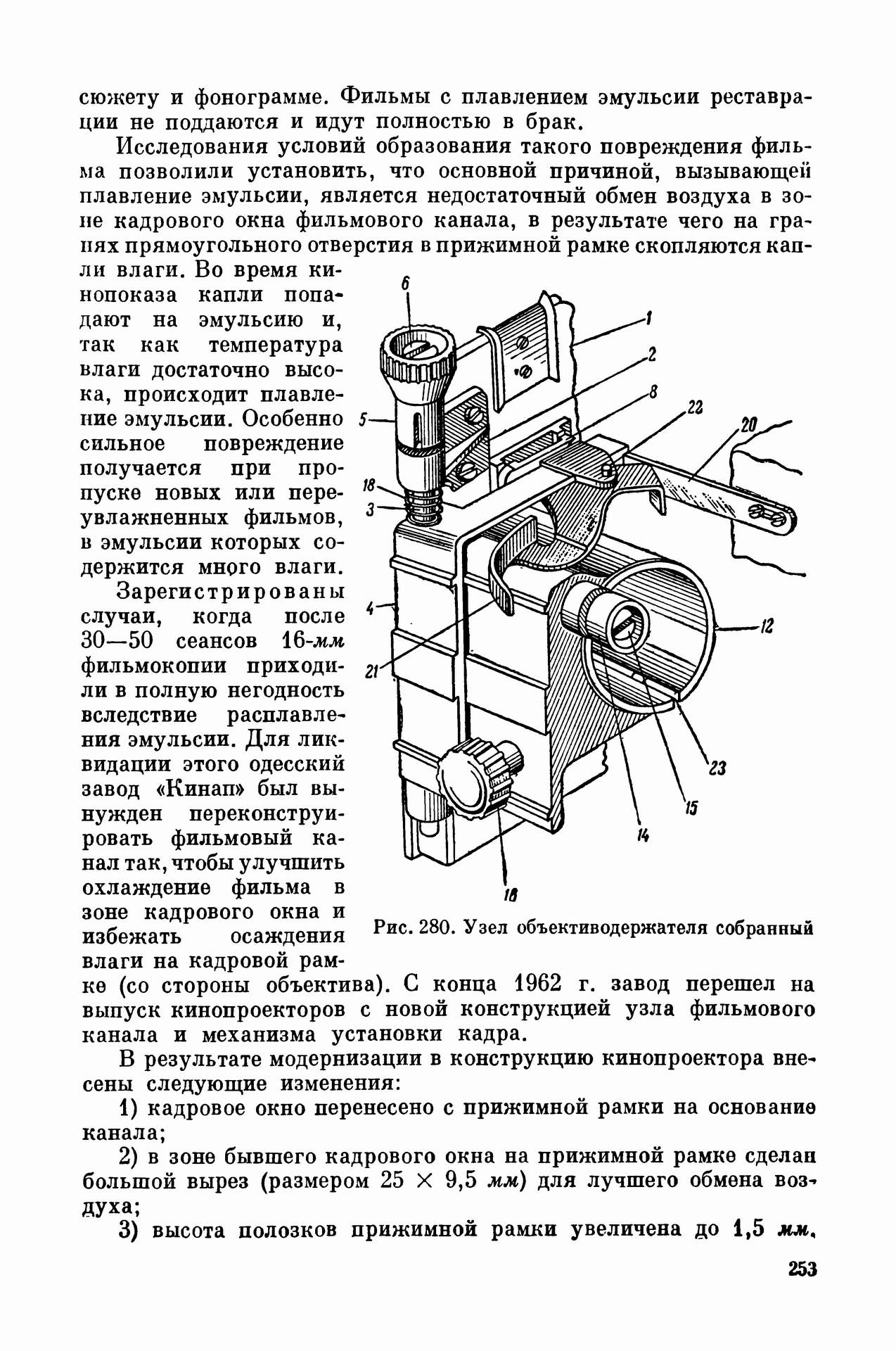

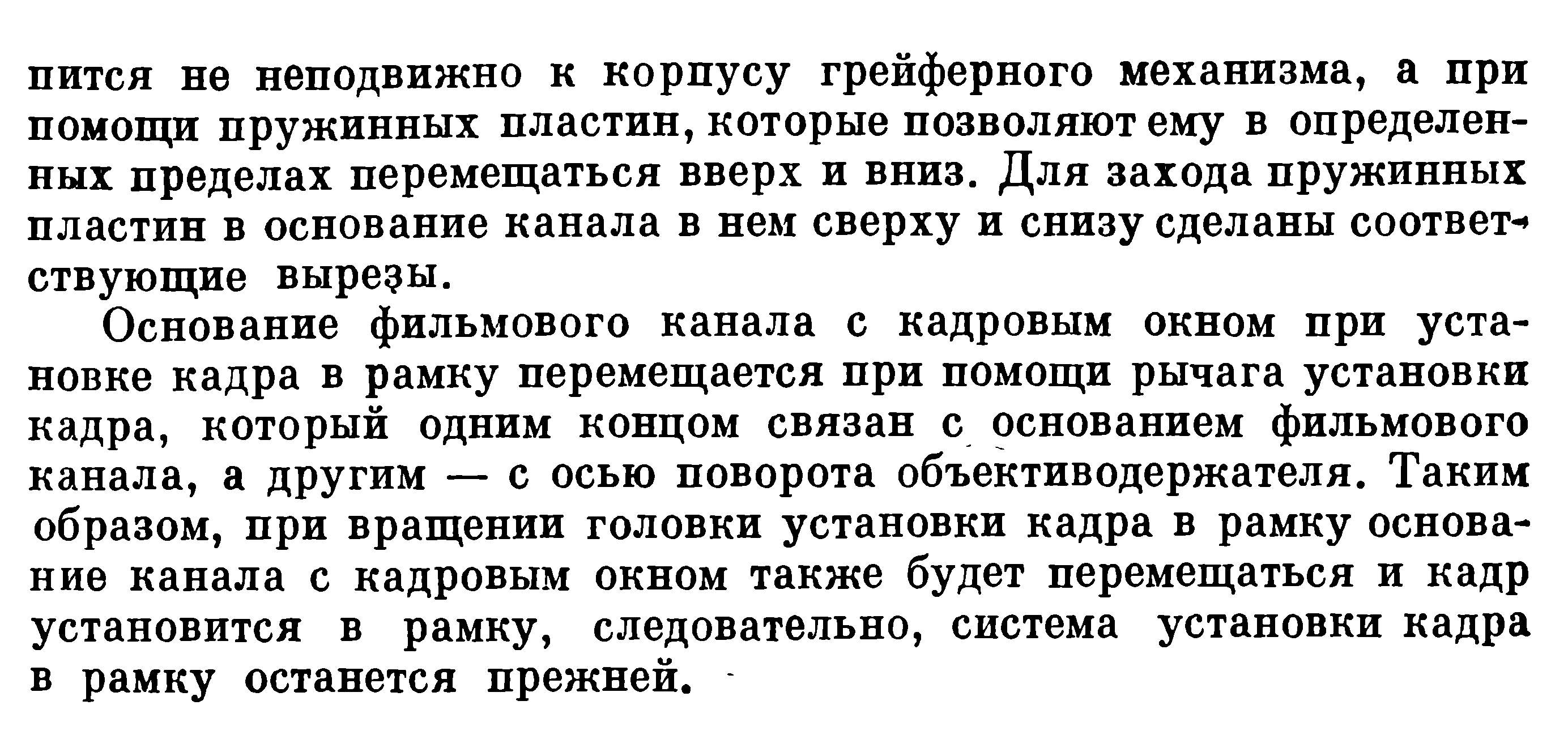

В "умных книгах" всё подробно описано:
Шмырёв "Кинофильм и кинопроекционная аппаратура"1964г
Кстати,"не доработанная" "Украина", совсем не обязательно "зелёная".

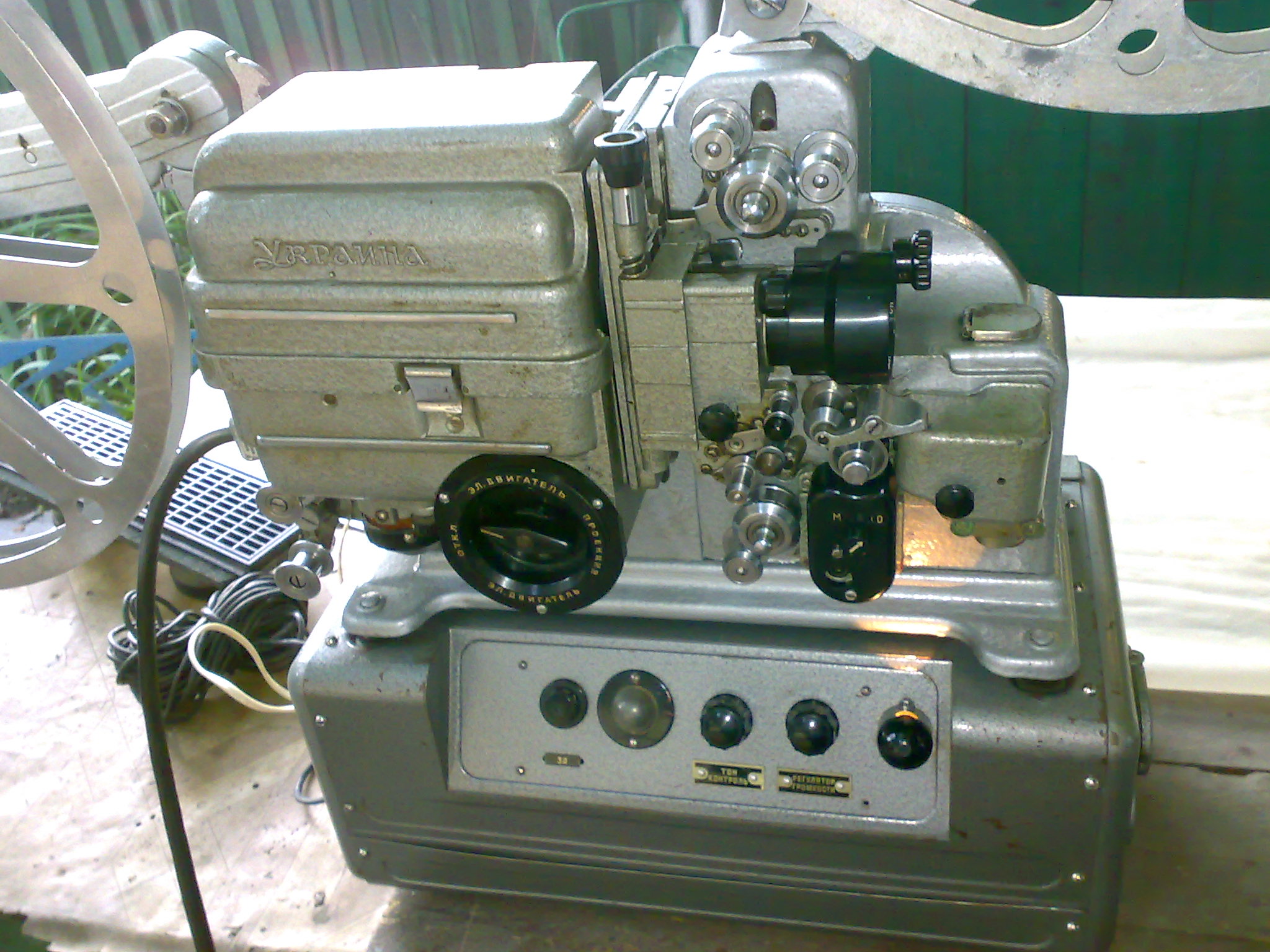

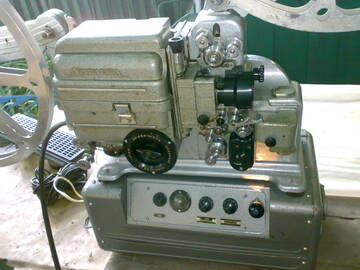

Например ,одна из моих "Украин 4" вполне себе "серая" (фото) а конструкция фильмового канала 1го типа-кадровое окно в прижимной рамке:
Столкнулся с этим,когда потребовалось заменить прижимную рамку,кстати,прекрасно подошла рамка от кинопроектора "Школьник" КПШ-4.

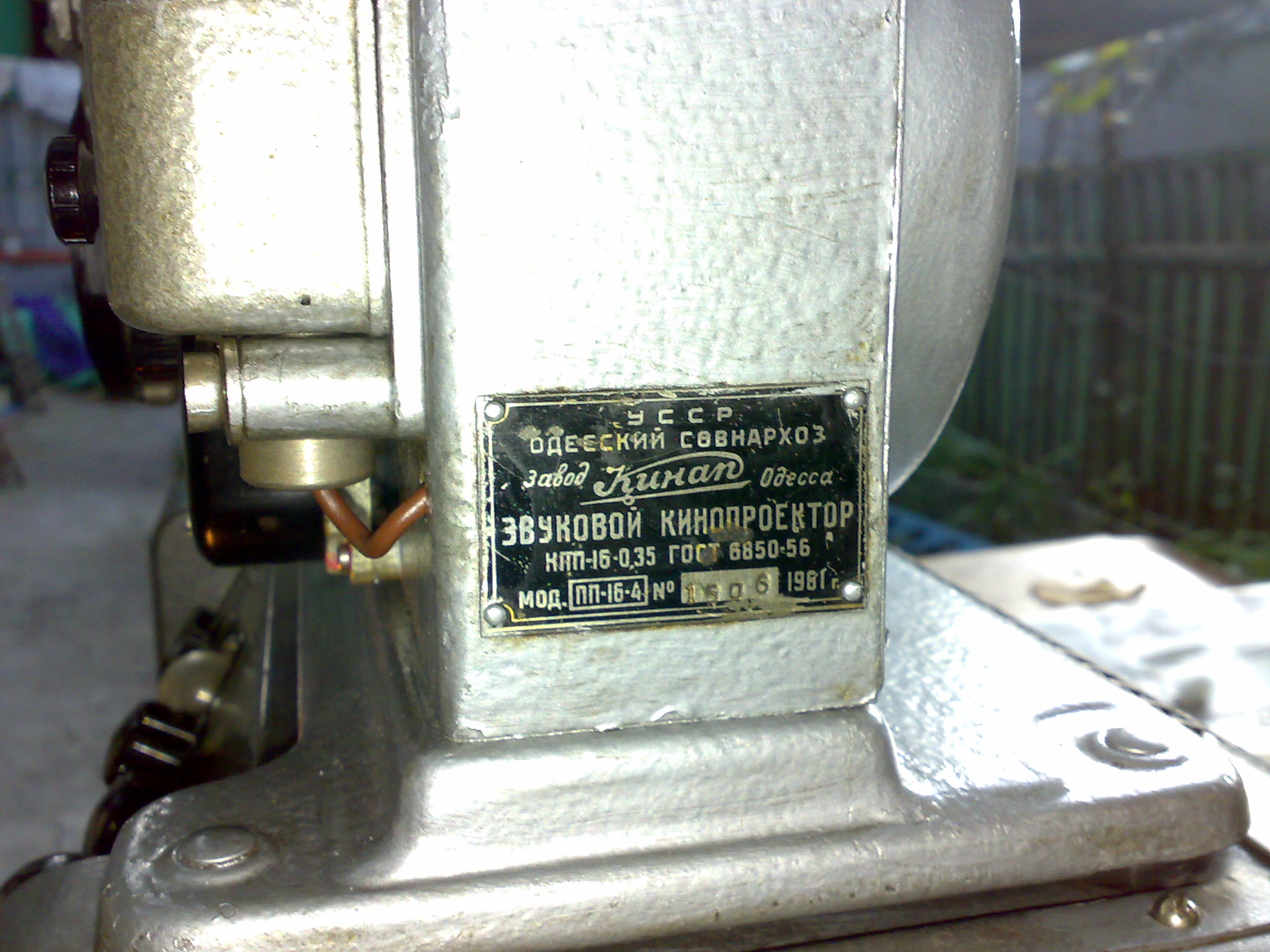

А вот абсолютно идентичная (если сильно не присматриваться) "Украина"4 1964г выпуска уже с "модернизированым" фильмовым каналом.
Поделиться3103-03-2024 16:50:01
Проблема только в том, что зелёную "Украину" кто-то разбирал и обратно собрал не до конца и местами неправильно. Самое неприятное, что там грейферный механизм разобран и, по-моему, не хватает деталей. А я подозреваю, что и они могут быть не взаимозаменяемы.
Грейферные механизмы у проекторов "Украина" 1-4 идентичны, детали взаимозаменяемы. Да и от 5й-7й "Украины" кое что подходит,но это уже нужно "по месту" смотреть.
Поделиться3203-03-2024 16:51:55
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 20
- Сообщений: 2348
- Пол: Мужской
- Возраст: 54 [1970-10-09]
- Провел на форуме:
2 месяца 9 дней - Последний визит:
Сегодня 03:36:59
Вот оказывается почему, а я напридумывал
Поделиться3303-03-2024 22:25:27
- Модератор
- Зарегистрирован: 12-06-2018
- Приглашений: 0
- Сообщений: 756
- Пол: Мужской
- Провел на форуме:
25 дней 13 часов - Последний визит:
Вчера 15:00:01
16-ЗП, спасибо Вам огромное за интересную и полезную информацию!
Т.е. "Украины" надо отбирать по году выпуска, а не по цвету корпуса.
А у "Школьника" и корпусная часть фильмового канала как у старой "Украины" или только прижимная рамка?
