Кинопроектор Радуга-2 образца 1981 года.
Кинопроектор Радуга-2
Страница: 1
Сообщений 1 страница 6 из 6
Поделиться102-03-2017 12:02:24
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 20
- Сообщений: 2347
- Пол: Мужской
- Возраст: 54 [1970-10-09]
- Провел на форуме:
2 месяца 9 дней - Последний визит:
Сегодня 09:53:20
Поделиться217-11-2019 20:08:33
КПТ-36 написал(а):
Кинопроектор Радуга-2 образца 1981 года.
Добавлю что это 1й вариант на рэле в управлении и схему усилителя без микросхем.
========================================================

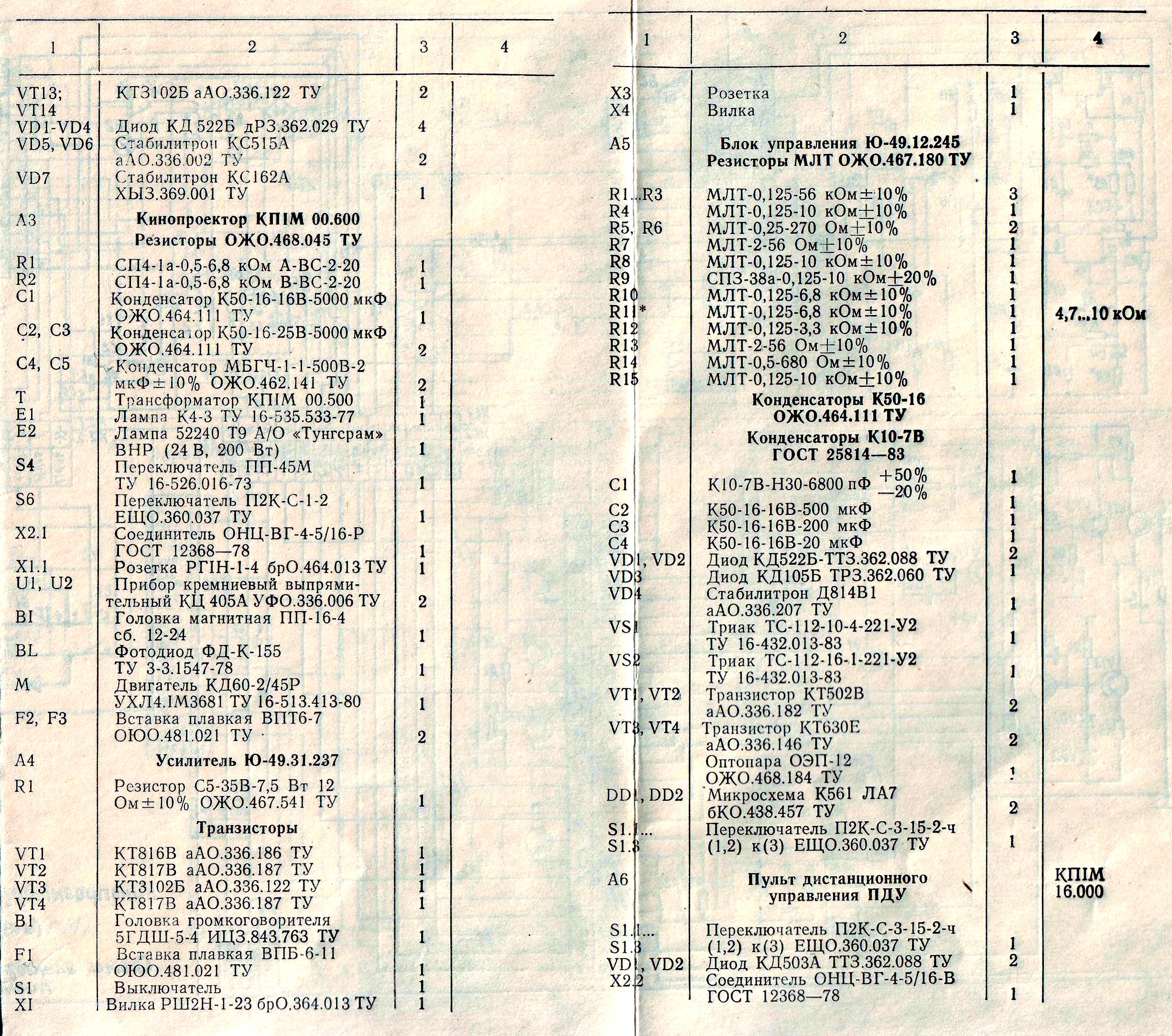

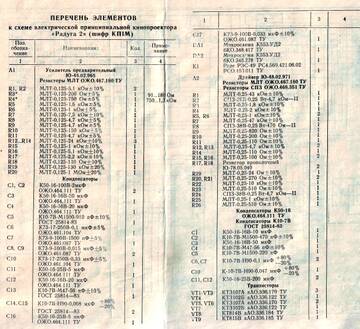

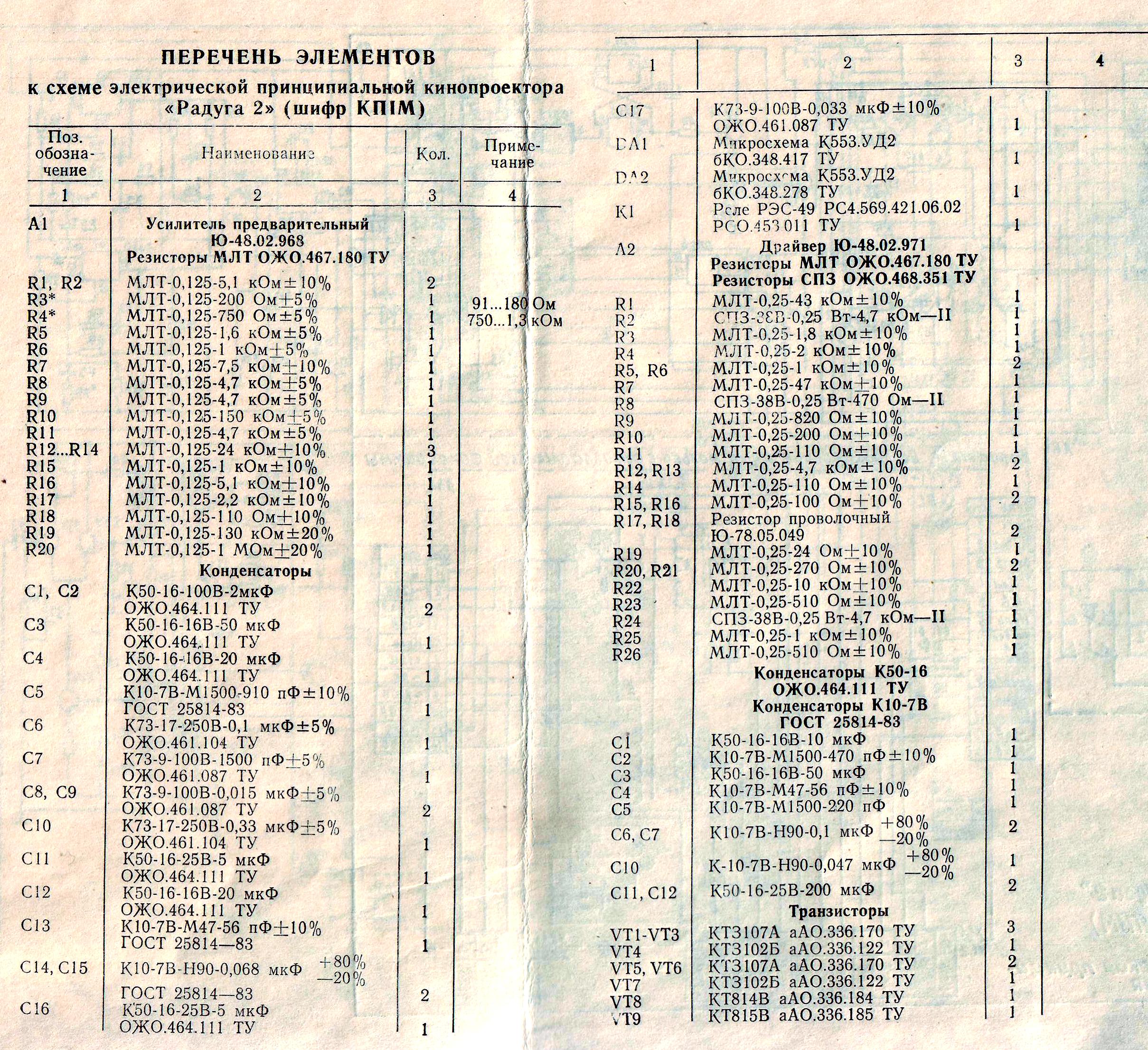

Документация на кинопроектор Радуга 2(3я серия) из моей коллекции. Там не только инструкция но и паспорт на объектив, отдельно схема и пр...
Ссылка на папку: https://yadi.sk/d/lz2vLBkwgZTX7
Поделиться329-12-2020 21:30:11
tml1984 написал(а):
Документация на кинопроектор Радуга 2(3я серия) из моей коллекции.
Слегка почищенная инструкция от 3-й серии кинопроектора "Радуга-2" в черно-белом варианте (pdf):
https://drive.google.com/file/d/1G-yWh5 … t9xLMtyYhi
Поделиться427-01-2021 22:26:08
feit написал(а):
Слегка почищенная инструкция от 3-й серии
Скачал, спасибо. Очень распространенный проектор этой серии, часто требуется хорошо читаемая схема.
Поделиться528-02-2021 04:48:06
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 20
- Сообщений: 2347
- Пол: Мужской
- Возраст: 54 [1970-10-09]
- Провел на форуме:
2 месяца 9 дней - Последний визит:
Сегодня 09:53:20
Поделиться623-03-2021 07:24:26
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 20
- Сообщений: 2347
- Пол: Мужской
- Возраст: 54 [1970-10-09]
- Провел на форуме:
2 месяца 9 дней - Последний визит:
Сегодня 09:53:20
Сергей Иваныч написал(а):

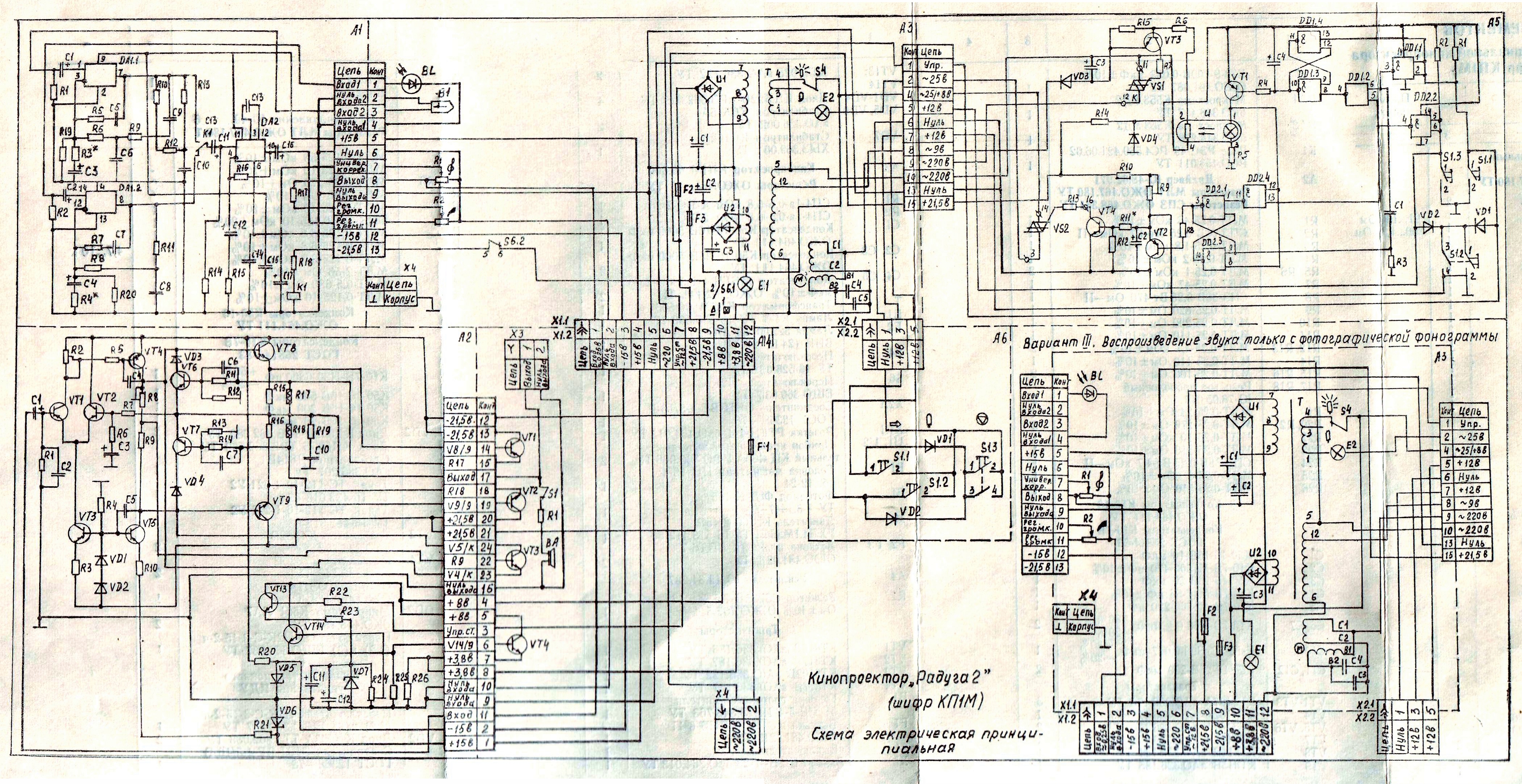

При восстановлении своей Радуги-2 1990 г.в., помимо схемных различий, обнаружил различия в маркировке и распайке разъёмов в этих аппаратах разных годов. Вот моя схема
Сергей Иваныч, спасибо за схему.
