а фильмы там были?

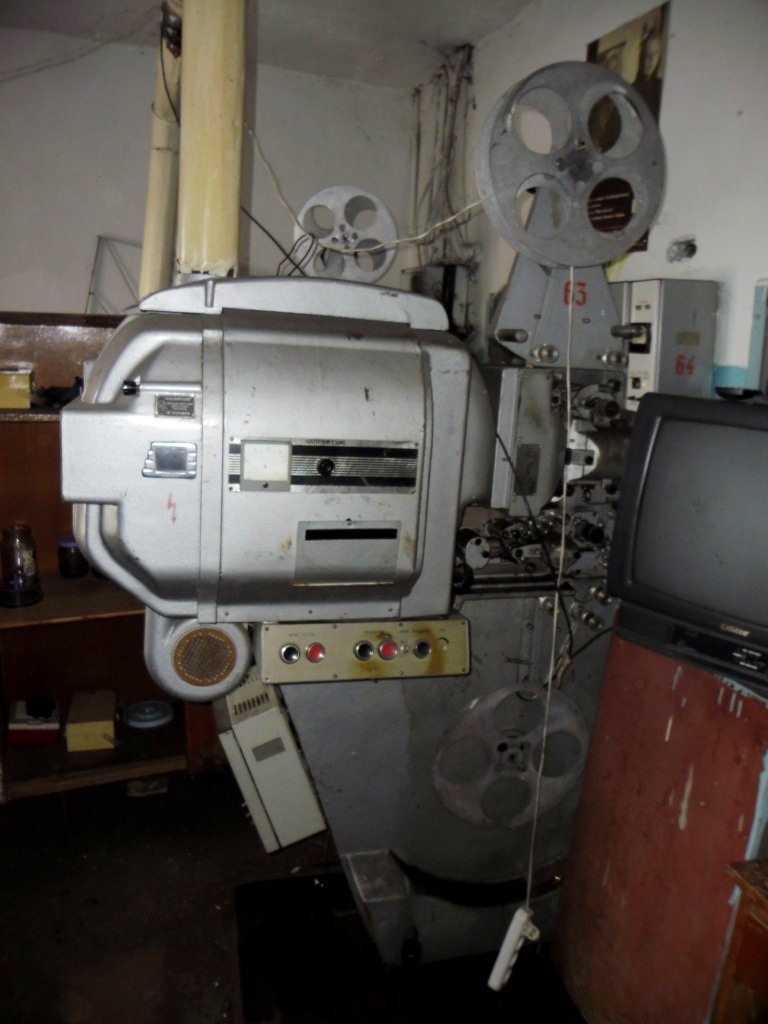

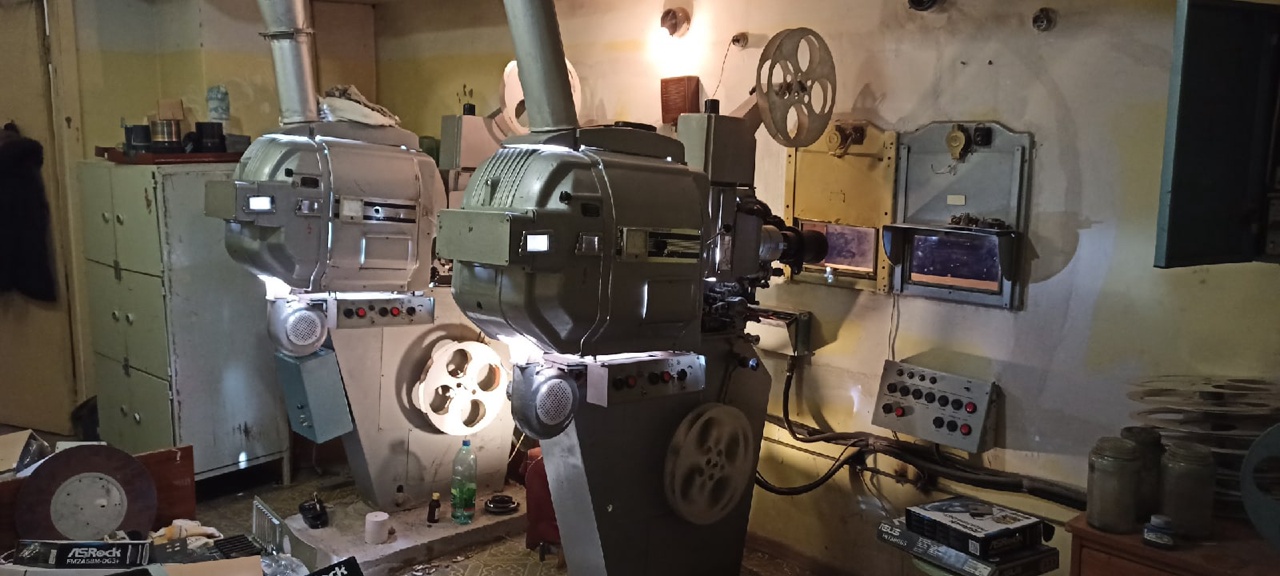

Коллега, подскажите пожалуйста, что находится в коробках под разматывателями проекторов? Подобный аппарат видел только в коллекции музея НИКФИ, у Саши Зенина.
Вероятно, это последняя модификация проекторов "Ксенон", которая выпускалась. Эта коробка напоминает блок магнитных головок (как на проекторах КПТ-3 и "Сибирь"), но к моменту выпуска этих проекторов 35-мм фильмокопии с магнитной фонограммой давно канули в лету. На "Ксенонах" в своё время была задумка использовать бобины большой ёмкости, но в широкие массы это не пришло. Может быть там стоит что-то для перематывателя?

В жизни бы не догадался, что там стоит двигатель привода... ))) Мне такой подход очень знаком, по своему основному роду деятельности. Очень часто, когда нет сил/средств/желания, модернизацию серийно выпускаемого оборудования проводят частично.
При этом, приходится буквально "лепить" заплатки. Похоже, что это было на стыке начала производства 35КСА, когда Ксеноны понемногу снимали с производства, но доработки приходилось делать, ибо эксплуатационщики категорически отказывались продолжать принимать проектор в прежнем виде. ) Тогда, уважаемый КН, вам очень повезло - у вас самая совершенная действующая киноустановка с проекторами Ксенон! ))) Будет интересно следить за восстановлением. Продолжайте, не опускайте руки! )

P.S.: Вообще интересно, в Одессе было КБ и большой завод киноаппаратуры, но в сети не осталось никакой информации, даже воспоминаний бывших работников не сохранилось... Ладно бы, полудохлый Самарский завод КИНАП следа почти не оставил, а тут целая эпоха исчезла...

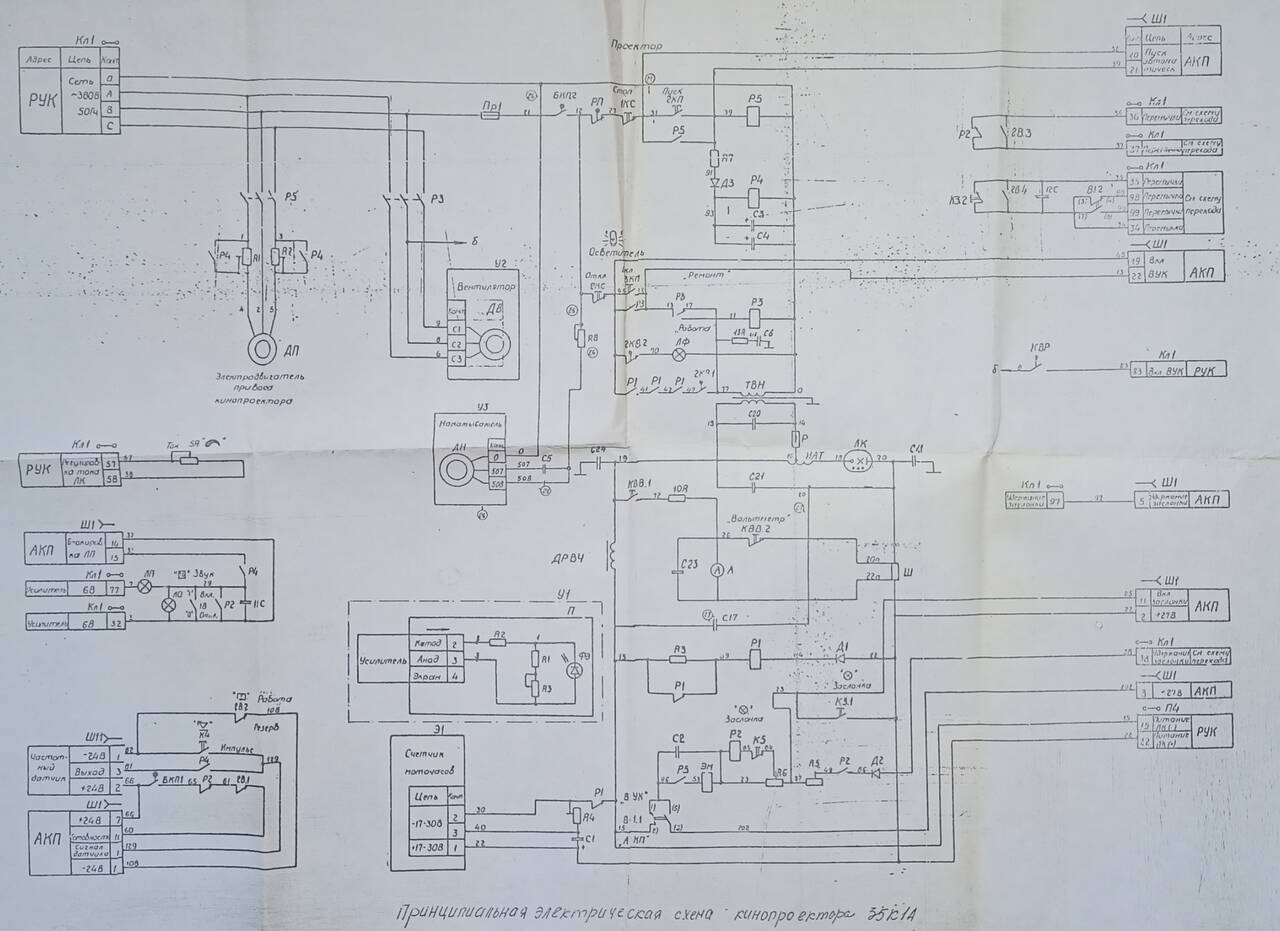

Спасибо за схему, странное подключение наматывателя, нет режима подмотки.

Там не простой асинхорнник, так называемый двигатель глубоко скольжения. А на какое ваш двигатель напряжение 220В, а то у меня есть два с таких Ксенонов, так они на 110В?

Возможно конденсатор, если есть чем померить, сравните ёмкость на обоих постах, или просто поменяйте местами конденсаторы и сравните скорость.

Всем привет!

У меня есть несколько наматывателей от 35КСА, купил по случаю. Они демонтированы с оборудования, которое много лет не использовалось. Так вот все они в разном состоянии - один вращается довольно туго, другие легко. Установлены моторы 3АСМ-200 (2.3 Вт, 110 В, 1120 об/мин).
Очевидно, что если смазать/заменить подшипники мотора, и заменить старую смазку в редукторе, то механическая часть будет абсолютно исправной. Я бы в случае КНа начал с этого - проверил, какая разница в усилии вращения за вал от руки, и если нет выбега бобины, то выполнил обслуживание.
Что касается провисания петли плёнки: данные наматыватели не рассчитаны на работу с бобышками малого диаметра (ф50-56 мм и т.п.). В каком-то руководстве я встречал рекомендацию, что в наматывателе должны применяться бобины с сердечниками от 100 мм. Это же относится к кинопроектору 23КПК-3, где тоже наматыватель с электроприводом, но двигатель применён немного другой, и довольно сложная электронная схема управления натяжением плёнки. В детстве, когда я подрядился помощником киномеханика в пионерском лагере, проекторы были 35КСА-14 (Мир-4А), на практике пробовал ставить сердечник ф52 мм, плёнка не успевала наматываться, хотя наматыватели работали абсолютно исправно.
Что касается добавочных резисторов: если не удаётся восстановить керамические сопротивления (а новые сейчас найти большая проблема), то вместо них хорошо работают плёночные конденсаторы 600 В х 0,5...1,5 мкФ, можно подобрать нужное натяжение. Причём, на схеме выше, отсутствует сопротивление предварительного натяжения плёнки. Видимо, это было реализовано только на 35КСА...

Слушайте, но если их кто-то прикрутил значит с ними работало нормально.
